Luchtcilinder

SOLH SDA vierkante ultradunne compacte cilinder is een economische compacte pneumatische actuator. De lichaamslengte is slechts 1/2 ~ 1/3 van die van standaard trekstangcilinders en ondersteunt ingebedde installatie om ruimte te besparen. Montageafmetingen zijn uitwisselbaar met de Airtac ACQ- en SMC CQ2-serie. Het biedt uitgebreide varianten: dubbelwerkende, SSA/STA enkele veerretour, SDAD dubbele stang, SDAJ verstelbare slag en SDAS-magneet-uitgeruste modellen. Ingebouwde rubberen bumpers aan beide uiteinden absorberen schokken en verminderen het geluid. In vet opgeslagen afdichting met lage wrijving maakt langdurige olievrije werking mogelijk. Boringmaten φ12 ~ 100 mm, geschikt voor duwen, klemmen en positioneren met korte slag, op grote schaal toegepast in 3C-automatisering, verpakkingsmachines en armaturen als een kosteneffectieve oplossing voor apparatuur met beperkte ruimte.

SOLH RQ dunne cilinder is uitwisselbaar met de SMC RQ/RDQ-serie. Het maakt gebruik van een innovatieve ringloze ingebouwde luchtkussenstructuur met een driemaal energieabsorptievermogen van de CQ2-rubberbuffer en 50% minder bedrijfsgeluid. De ultraslanke vierkante cilinder is 20% korter dan conventionele dunne luchtkussencilinders, en de montageafmetingen passen op CQ2 en CQS voor directe upgrade-vervanging. Varianten omvatten niet-magnetische RQ, met magneten uitgeruste RDQ en afsluitbare RLQ voor valbeveiliging bij verticale lading. Geschikt voor continue snelle heen en weer beweging bij 50 ~ 500 mm/s. Boringgrootte φ20 ~ 100 mm en ondersteunt olievrije werking. Op grote schaal gebruikt bij het automatiseren van hoge cycli bij het laden/lossen, nauwkeurig klemmen en positioneren, waarbij een lage impact en een laag geluidsniveau vereist zijn.

SOLH MD multi-positie vrij gemonteerde compacte cilinder is uitgerust met getapte montagegaten aan zes zijden van het bloklichaam voor beugelvrije installatie onder elke hoek, 30% ~ 50% dunner dan standaard ronde cilinders, passend bij smalle apparatuur met hoge dichtheid. Vijf submodellen dekken alle werkmodi af: standaard enkelwerkende dubbelwerkende MD, enkelvoudige enkelwerkende MSD (veer uitschuiven) / MTD (veer intrekken), anti-torsie dubbele stang MDD en in slag verstelbare dubbele stang MDJ. Boringmaten variëren van 6 tot 32 mm met standaardslaglengtes van 5~60 mm. Elke eenheid wordt geleverd met een ingebouwde rubberen buffer aan de voorkant en dubbele zijsleuven voor magnetische sensoren; achtervoegsel-S staat voor geïntegreerde permanente magneet die compatibel is met CMSH/DMSH-reedschakelaars. De zuigerstang is voorzien van een geïntegreerde zelfsmerende bus voor een olievrije, soepele werking. Varianten met dubbele stang elimineren zijdelingse afbuiging door offsetbelastingen, terwijl de MDJ een stelschroef aan de achterkant heeft voor een flexibele fijnafstelling van de slag. Op grote schaal toegepast op lichte klemmen, uitwerpen, krimpen en nauwkeurige positionering van miniatuurmallen in 3C-, halfgeleider- en algemene kleine automatiseringsmachines.

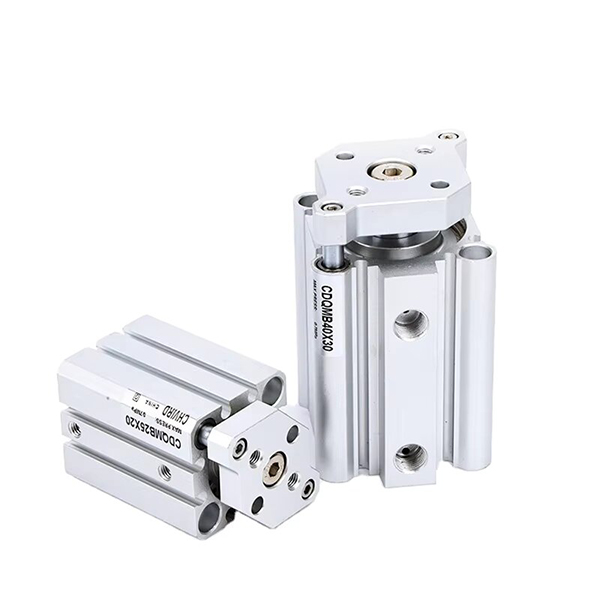

SOLH CQM geleide dunne cilinder met hoge stijfheid is uitwisselbaar met SMC CQM/CDQM. Gebouwd op de dunne CQ2-cilinderstructuur met geïntegreerde parallelle dubbele geleidestangen, behoudt het dezelfde lichaamslengte als de CQ2 en elimineert het de noodzaak voor externe geleiders. De zijdelingse belastingsweerstand is 2 tot 4 keer hoger dan die van standaard CQ2-cilinders, met een rotatietolerantie van de zuigerstang ≤ ± 0,2 °. Varianten zijn onder meer de niet-magnetische CQM, de met magneten uitgeruste CDQM en het CQM-XB24-model met lange levensduur. Uitgerust met rubberen bumpers aan beide uiteinden en ondersteunt een olievrije werking. Boringmaten φ12~100 mm, montageafmetingen compatibel met CQ2/CQS. Ideaal voor precisieduwen met korte slag en het klemmen van spanmiddelen met offsetbelasting in de automatisering van de elektronica-assemblage.

SOLH MXJ ultracompacte, uiterst nauwkeurige pneumatische schuiftafel is uitwisselbaar met de SMC MXJ-serie. Uitgerust met een geïntegreerde lineaire kogelgeleider van roestvrij staal, bereikt het een parallelliteitsnauwkeurigheid van 0,005 mm en een herhaalde positioneringsnauwkeurigheid van ± 0,01 mm. De ultradunne lichtgewicht behuizing ondersteunt driezijdige montage aan de boven-, onder- en zijkant, 30%~50% kleiner dan MXQ-schuiftafels. Boringgrootte φ4,5~16mm, uitgerust met rubberen buffers aan twee uiteinden en optionele metalen begrenzers voor een instelbare slag van 0~5 mm. Symmetrisch ontwerp maakt links-rechts uitwisseling van leidingen en sensoren mogelijk, geschikt voor olievrije schone omgevingen. In staat tot stabiele hoogfrequente korte-slagbewegingen, algemeen toegepast voor lineaire bewegingen op micronniveau in 3C-microhantering, optische inspectie, miniatuurassemblage en compacte medische automatiseringsapparatuur.

SOLH MXP pneumatische schuiftafel met ultrahoge precisie is uitwisselbaar met de SMC MXP-serie. Het maakt gebruik van een geïntegreerd martensitisch roestvrijstalen lichaam en een ingebouwde lineaire kogelgeleiding, waardoor een verplaatsingsparallelliteit van 0,004 mm, een rotatiefout tot ± 0,03 ° en een herhaalde positioneringsnauwkeurigheid van ± 0,01 mm worden bereikt. De ultrasmalle compacte behuizing is 10%~20% slanker dan MXJ-modellen en ondersteunt montage aan drie zijden en verwisselbare axiale/laterale leidingen. Boringmaten φ6~16mm uitgerust met standaard rubberen buffers, optionele metalen begrenzers en hydraulische buffers beschikbaar voor φ8 en hoger. Het ondersteunt een olievrije, schone omgeving en stabiele hoogfrequente wederkerigheid. Ideaal voor automatiseringsstations in kleine ruimtes die strikte bewegingsprecisie vereisen, zoals optische inspectie, chipbonding, assemblage van microcomponenten en hoogwaardige medische apparatuur.

SOLH MXH smalle compacte pneumatische schuiftafel is uitwisselbaar met de SMC MXH-serie. Aangedreven door een dubbele zuiger en uitgerust met een circulerende kogelgeleiderail, heeft het een ultrasmalle behuizing die geschikt is voor een dichte zij-aan-zij-indeling. Het beschikt over een uitstekende anti-offset- en anti-torsiecapaciteit met een maximaal koppel van ongeveer 6 keer dat van traditionele MXU-glijplaten, herhaalpositioneringsnauwkeurigheid ± 0,02 mm en een maximale standaardslag tot 60 mm. Het ondersteunt montage in 4 richtingen en leidingen aan 3 zijden, wordt geleverd met een ingebouwde magneet die compatibel is met verschillende magnetische schakelaars, rubberen buffers aan twee uiteinden en maakt een continue olievrije werking mogelijk. Boringmaten φ6 ~ 20 mm, veel gebruikt voor medium-precieze lange slag hoogfrequente overdracht van 3C-componenten en kleine plastic onderdelen onder cantilever of eenzijdige belasting in automatiseringsapparatuur met beperkte ruimte.

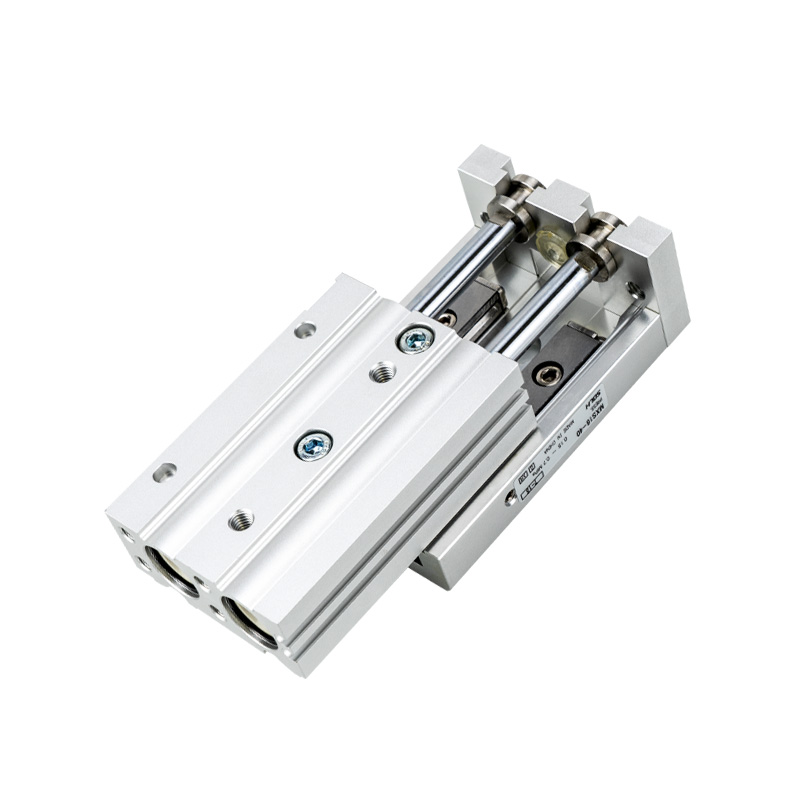

SOLH MXS zeer stijve geïntegreerde pneumatische schuiftafel is volledig uitwisselbaar met de SMC MXS-serie. Het maakt gebruik van dubbele zuigeraandrijving en voorgespannen kruisrolgeleiderails voor beweging zonder speling, waardoor tweemaal de stuwkracht wordt geleverd van eencilindergeleiders met dezelfde boring en herhaalde positioneringsnauwkeurigheid tot ± 0,01 mm. De ultradunne geïntegreerde structuur bespaart 30%~50% installatieruimte vergeleken met een gedeelde cilinder plus externe geleidesets. Driezijdige montage met positioneringspengaten (onderkant, zijkant en axiaal) wordt ondersteund. Boringgrootte φ6~25mm met standaardslag 10~150mm, optionele slagverstellers van 0~5mm. Ingebouwde magneet past op magnetische schakelaars en maakt olievrije werking mogelijk. Op grote schaal gebruikt voor zeer stijve, uiterst nauwkeurige lineaire overdracht in halfgeleider-, 3C-precisie-assemblage- en uitlijningsstations voor optische componenten.

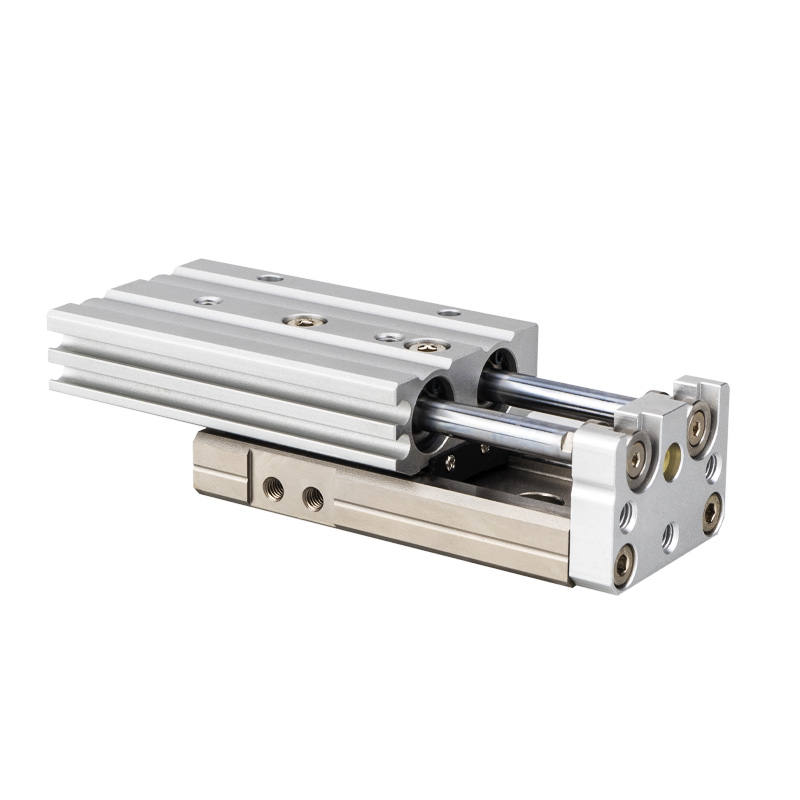

SOLH MXQ economische pneumatische schuiftafel is uitwisselbaar met de SMC MXQ-serie. Het maakt gebruik van een dubbele zuigeraandrijving en een niet-voorgespannen recirculerende kogelgeleiderail, gebouwd als een ultradunne lichtgewicht geïntegreerde eenheid met een lagere hoogte en een lichter gewicht dan MXS, waardoor een herhaalde positioneringsnauwkeurigheid van ± 0,02 mm wordt bereikt. Driezijdige montage met positioneringspengaten (onderkant, zijkant en axiaal) is beschikbaar. Boringmaten φ6~25mm, standaardslag 10~150mm, optionele slagverstellers van 0~5mm. Ingebouwde magneet past op magnetische schakelaars en ondersteunt olievrije werking. Als kosteneffectieve lineaire basisactuator past hij in budgetgevoelige projecten en wordt hij veel gebruikt voor hoogfrequente overdracht met lichte belasting van kleine elektronische en plastic onderdelen en geautomatiseerde assemblagelijnen met standaardprecisie.
