Luchtcilinder

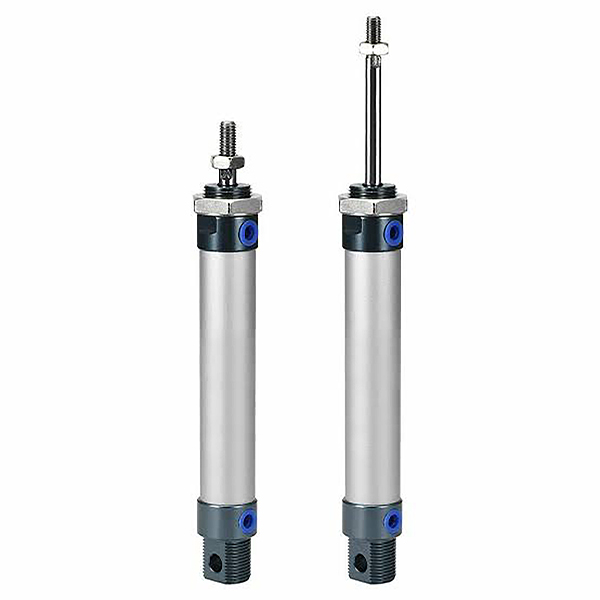

SOLH MAL lichtgewicht mini-pneumatische cilinders van aluminiumlegering zijn ultra-economische compacte actuatoren ontworpen voor lichte geautomatiseerde toepassingen. Dit model is gebouwd met een cilinder van hard geanodiseerd aluminium en eindkappen gecombineerd met een roestvaststalen zuigerstang. Dit model is 15% lichter en ongeveer 10 mm korter in totale lengte vergeleken met conventionele cilinders uit de MA-serie, terwijl de aanschafkosten aanzienlijk worden verlaagd. Het beschikt over uitstekende dimensionale uitwisselbaarheid met MA- en CM2-cilinders voor eenvoudige vervanging en goedkope retrofits van apparatuur. Het gebruik van een dubbele schroefdraadborging zorgt voor stabiele structurele prestaties tijdens continu gebruik; de gestroomlijnde ronde behuizing maakt eenvoudige demontage, inspectie en onderhoud mogelijk. Een volledig portfolio aan varianten omvat standaard dubbelwerkende, enkelwerkende veerresettypes, synchrone dubbelstaafeenheden en slag-instelbare MALJ-versies om te voldoen aan diverse vereisten voor lineaire beweging bij lichte belasting. Standaard rubberen bumpers absorberen milde schokken en geluid, terwijl optionele verstelbare luchtkussens beschikbaar zijn voor frequent fietsen op hoge snelheid. De wrijvingsarme composietafdichting met ingebouwde olieopslaggroeven ondersteunt een olievrije, onderhoudsvrije werking met een levensduur van 5 miljoen cycli. Een optionele ingebouwde magnetische ring werkt naadloos samen met de magnetische sensoren SMC M9B en Airtac CS1-G om realtime feedback over de zuigerpositie en automatische PLC-koppelingscontrole te verkrijgen. Ondersteund door stabiele massaproductie en snelle orderverwerking worden deze budgetvriendelijke cilinders op grote schaal toegepast in de elektronica-assemblage, verpakkingsmachines en licht-industriële automatisering onder droge en stofarme werkomgevingen.

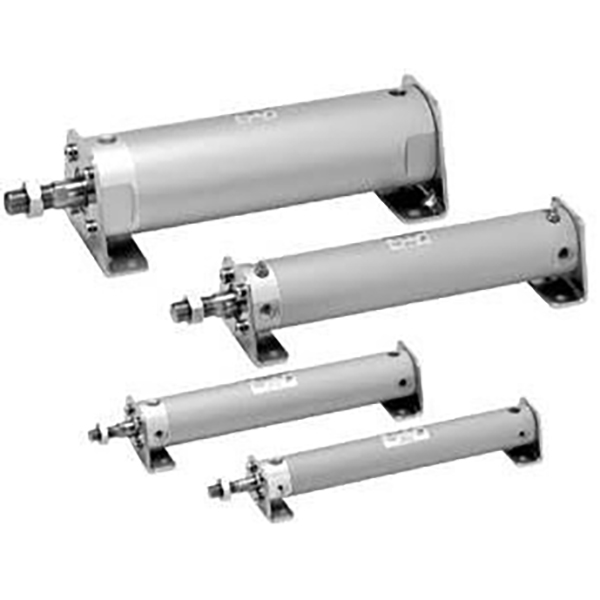

SOLH CG1/CDG1 aluminium lichtgewicht ronde pneumatische cilinder heeft een boring van φ20 ~ 100 mm en dient als directe dimensionale vervanging voor de SMC CA1-serie. Gemaakt met geëxtrudeerde aluminium cilinder- en eindkappen en hardverchroomde zuigerstang, is hij 30% lichter dan conventionele standaardcilinders met uitstekende warmteafvoer. De met schroefdraad vergrendelde eindkapstructuur vergemakkelijkt eenvoudige demontage en onderhoud. Luchtpoorten in vier richtingen, gerangschikt op intervallen van 90°, bieden een zeer flexibele leidingindeling. Rijke varianten zijn onder meer het standaard dubbelwerkende type CDG1B, CG1S/CG1T enkelwerkende veerretour/verlenging, CG1W ​​synchrone cilinder met dubbele stang en CG1K zeshoekige niet-roterende stangcilinder. CDG1-modellen zijn uitgerust met een ingebouwde magnetische ring die compatibel is met M9B/A93 magnetische schakelaars voor positiefeedback. Standaard rubberen kussen is uitgerust; achtervoegsel Een luchtkussen is optioneel om contactgeluid bij hoge snelheden te verminderen. De wrijvingsarme composietafdichting zorgt voor een lage startdruk en ondersteunt een olievrije werking met een levensduur van meer dan 8 miljoen cycli. Er zijn meerdere montagestijlen beschikbaar: basistype, voetmontage, flens, gaffel en tapmontage. Perfect voor hoogfrequente heen en weer gaande toepassingen met lange slag, lichte en middelzware belasting op transportlijnen, verpakkingsmachines en elektronische automatiseringsapparatuur. Tijdens de selectie moet een veiligheidsmarge van minimaal 50% worden gereserveerd.

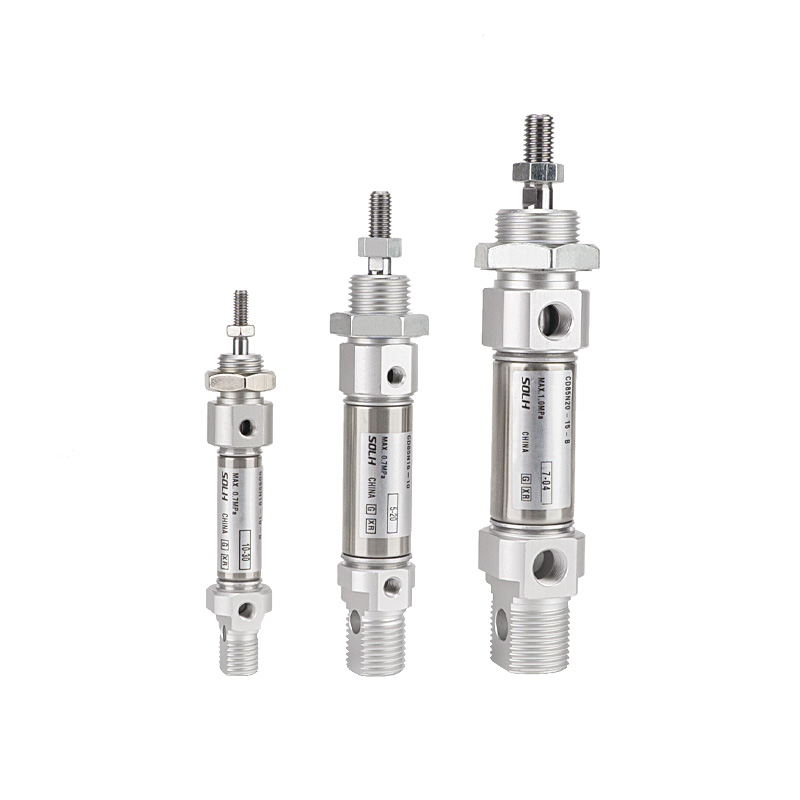

De roestvrijstalen minicilinder SOLH C85/CD85 voldoet aan de internationale norm ISO 6432 en kan direct worden uitgewisseld met gelijkwaardige SMC-modellen. Boringmaten: φ8/10/12/16/20/25 mm. Vat en zuigerstang zijn gemaakt van 304 roestvrij staal met uitstekende roest- en corrosiebestendigheid, toepasbaar in vochtige, milde zure en alkalische omgevingen, evenals schone productielijnen voor de voedingsmiddelen-, farmaceutische en elektronische industrie. De cilinder heeft een trekstangvrije, gekrompen eindkapstructuur en heeft een slank en lichtgewicht ontwerp. Complete varianten omvatten standaard dubbelwerkend, enkelwerkend veerretour/uitschuiven, synchroon type met dubbele stang en C85K vierkante niet-roterende stangcilinder. CD85-versies zijn uitgerust met een ingebouwde magnetische ring voor positiedetectie via magnetische schakelaars. Standaard rubberen kussen wordt meegeleverd; achtervoegsel C-luchtkussen is optioneel voor φ10~25-modellen om schokken bij hoge snelheid te absorberen. De minimale startdruk bereikt 0,05 MPa, wat een olievrije werking op lange termijn ondersteunt met een zuigersnelheid van 50 tot 1500 mm/s, perfect voor hoogfrequente heen en weer gaande korte slag. Er zijn volledige sets ISO-standaard montageopties beschikbaar: geïntegreerde gaffel, flens, voetmontage, tapmontage en meer. Vergeleken met MI- en MA-cilinders beschikt de C85 over wereldwijd erkende ISO-afmetingen, wat uitstekend gemak biedt bij het vervangen van apparatuur op overzeese markten. Bij de selectie wordt een veiligheidsmarge van minimaal 50% aanbevolen.

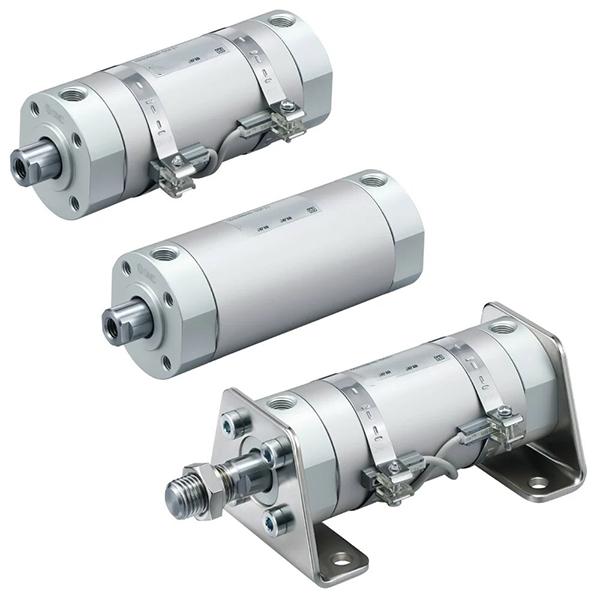

SOLH CG3 ultrakorte lichtgewicht pneumatische cilinders dienen als een verbeterde vervanging voor traditionele ronde actuatoren uit de CG1-serie. Deze serie is gebouwd met een cilinder en eindkappen van een zeer sterke aluminiumlegering in combinatie met hardverchroomde zuigerstangen, waardoor het totale gewicht met 24% wordt verlaagd en de totale lengte tot 51 mm wordt verkort voor opmerkelijke ruimteoptimalisatie. Verkrijgbaar in boringgroottes variërend van φ20 mm tot φ100 mm, ondersteunt het luchtpoortopstelling in vier richtingen om een ​​flexibele leidingindeling in compacte machines mogelijk te maken. Meerdere structurele varianten omvatten dubbelwerkende, enkelwerkende veer-, dubbele stang- en zeshoekige anti-rotatiezuigerstangversies om te voldoen aan gediversifieerde lineaire aandrijfeisen. Het standaard rubberen kussen vermindert milde eindimpact, terwijl de optionele luchtbuffer geschikt is voor hoge snelheden tot 1000 mm/s. Composietafdichting met lage wrijving zorgt voor een olievrije werking met een levensduur van meer dan 8 miljoen werkcycli; CDG3 magnetisch geïntegreerde modellen ondersteunen de installatie van magnetische schakelaars voor PLC-positiefeedback en automatische koppelingscontrole. We handhaven een stabiele massaproductie en voldoende spotvoorraad, die op grote schaal wordt toegepast in verpakkingsapparatuur, elektronische assemblagelijnen en algemene lichtindustriële hoogfrequente automatisering met uitstekende kostenefficiëntie.

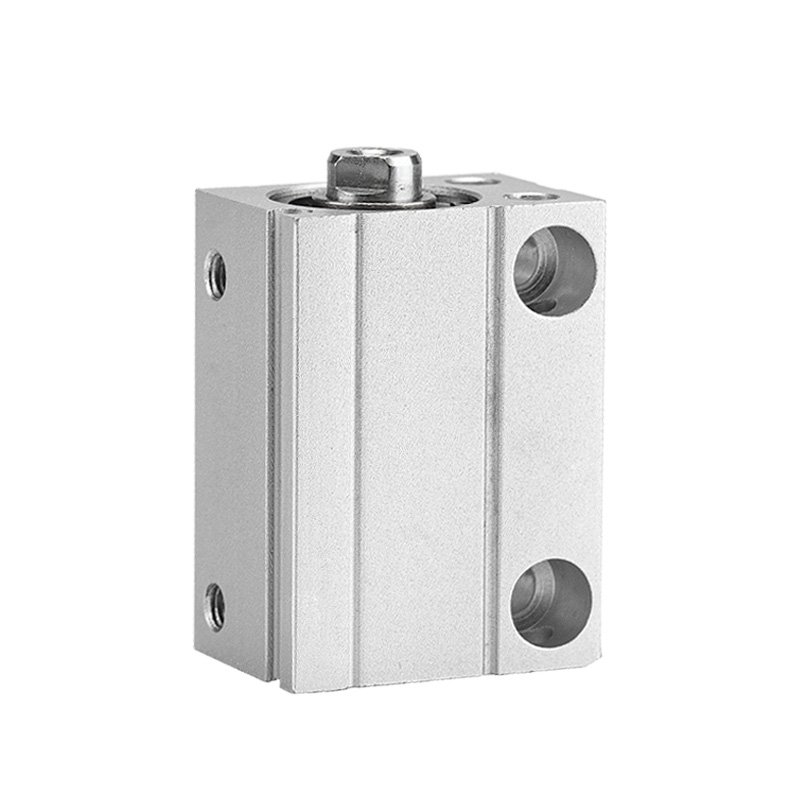

SOLH CDUJB ultracompacte vrijmontagecilinder is ontwikkeld voor apparatuur met beperkte installatieruimte. Vergeleken met conventionele CU-series is de lengte met 64% verminderd en het volume met 70%. De vierkante compacte behuizing ondersteunt directe montage op meerdere oppervlakken zonder extra beugels. Het productassortiment omvat niet-magnetische CUJB, met magneten uitgeruste CDUJB en kopervrije CDUJS voor cleanrooms. Boringmaten variëren van φ4~20 mm, verkrijgbaar in dubbelwerkende en enkelwerkende veerretourtypes met optioneel rubberen kussen. Gemagnetiseerde modellen passen bij miniatuur magnetische schakelaars voor nauwkeurige bewegingen met een korte slag en ondersteunen een olievrije werking. Op grote schaal toegepast in 3C-elektronica, halfgeleiderwafelpositionering en medische schone automatisering. Voor dicht op elkaar geplaatste cilinders zijn magnetische afschermplaten optioneel.

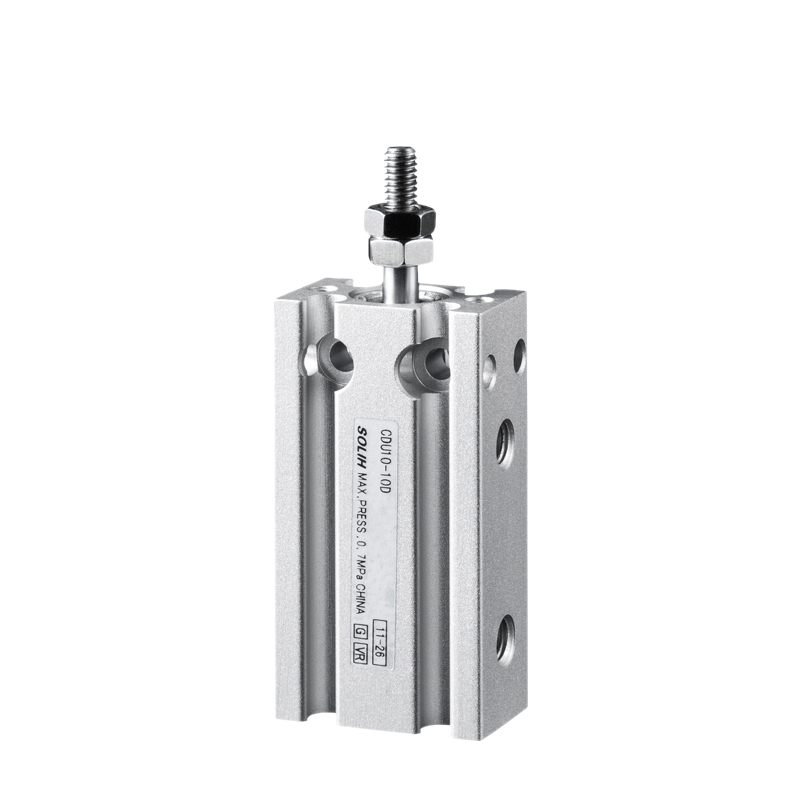

De SOLH CU/CDU rechthoekige vrij gemonteerde cilinder heeft een ultradunne blokstructuur met montagegaten voor meerdere oppervlakken, waardoor directe installatie onder meerdere hoeken mogelijk is zonder beugels om apparatuurruimte te besparen. Complete varianten omvatten niet-magnetische CU, met magneten uitgeruste CDU, CDUK niet-roterende staaf en CDUW dubbelgeleide staafmodellen. Boringmaten φ6~32 mm, verkrijgbaar in enkel-/dubbelwerkende typen met vaste rubberen buffers aan beide uiteinden voor continue olievrije werking. De CDU-serie is compatibel met CMSH- en DMSH-magneetschakelaars voor positiedetectie en tolereert gedeeltelijke zijbelasting. Op grote schaal gebruikt in 3C- en halfgeleidermallen, automatiseringsstoppers, lichte klempositionering en kleine perspassingsmechanismen voor compacte geautomatiseerde apparatuur.

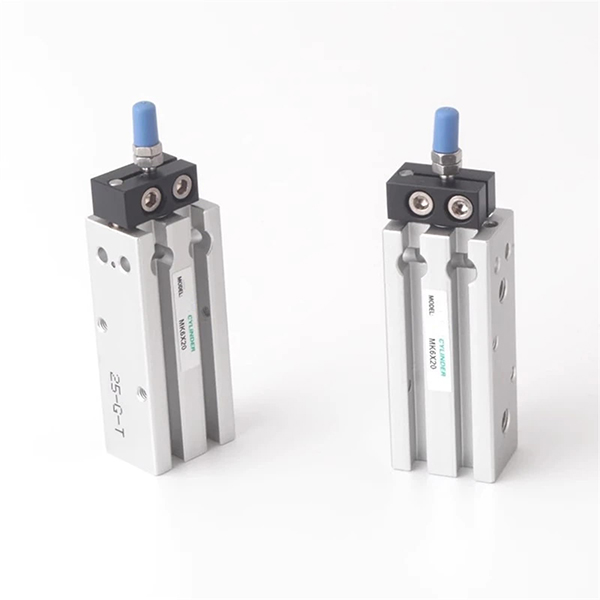

SOLH MK compacte cilinder met zes opbouwmontage is geüpgraded van MD-cilinder met ingebouwd antirotatiemechanisme. De anti-twistnauwkeurigheid van de zuigerstang bereikt ≤±0,5°, direct uitwisselbaar met de Airtac MD- en SMC CQS-serie. Het vierkante dunne lichaam maakt montage zonder beugels aan zes zijden mogelijk en maakt een compacte parallelle opstelling van meerdere cilinders mogelijk. Varianten zijn onder meer dubbelwerkende MK-, enkelwerkende MSK/MTK-, MKD-modellen met dubbele stang en MKJ-modellen met verstelbare slag. Ingebouwde magnetische ring optioneel met rubberen eindbuffers en olievrij vermogen. Boringmaten φ6 ~ 32 mm, op grote schaal toegepast in 3C-precisiegereedschap en klempositionering met korte slag voor automatisering waarbij een vaste werkstukhoek in een beperkte ruimte vereist is.

De compacte dunne cilinder SOLH CQS is dimensionaal uitwisselbaar met de SMC CQS-serie en geüpgraded van de CQ2-serie. De vierkante, ultraslanke behuizing heeft een kortere totale lengte voor zeer nauwkeurige taken met een korte slag in een beperkte ruimte. Varianten zijn onder meer standaard enkele hengel, CQSW dubbele hengel, CQSK niet-roterende hengel en XB24 long-life model. CDQS met ingebouwde magneet ondersteunt meerzijdige montage van magnetische schakelaars. Uitgerust met een olieopslagafdichting met lage wrijving voor een olievrije werking en een levensduur tot 5 miljoen cycli, gecombineerd met vaste rubberen buffers aan beide uiteinden. Boringmaten φ12 ~ 25 mm, veel gebruikt voor duwen, klemmen en positioneren op precisiearmaturen van halfgeleider- en 3C-elektronica-apparatuur voor aanpassing en vervanging.

SOLH CQ2 vierkante compacte dunne cilinder is volledig uitwisselbaar met de SMC CQ2-serie. Het ultrakorte vierkante lichaam vermindert de lengte met 50% in vergelijking met conventionele trekstangcilinders om installatieruimte te besparen. Het bestrijkt een compleet boringbereik φ4~200 mm met een overvloed aan varianten: enkele stang, CQ2W dubbele stang, CQ2K niet-roterende zuigerstang, optioneel luchtkussen en ultrakorte slagversie. CDQ2-modellen met ingebouwde magneet ondersteunen meerzijdige montage van magnetische schakelaars zonder uitstekende sensoren. Er zijn standaard rubberen bumpers aanwezig en een luchtkussen is optioneel voor werking op hoge snelheid. Door gebruik te maken van een oliegereserveerde afdichting met lage wrijving voor een olievrije werking met een levensduur tot 5 miljoen cycli, wordt deze veel gebruikt voor klemmen, duwen en positioneren in de elektronica-, automobiel- en verpakkingsautomatisering.
