Luchtcilinder

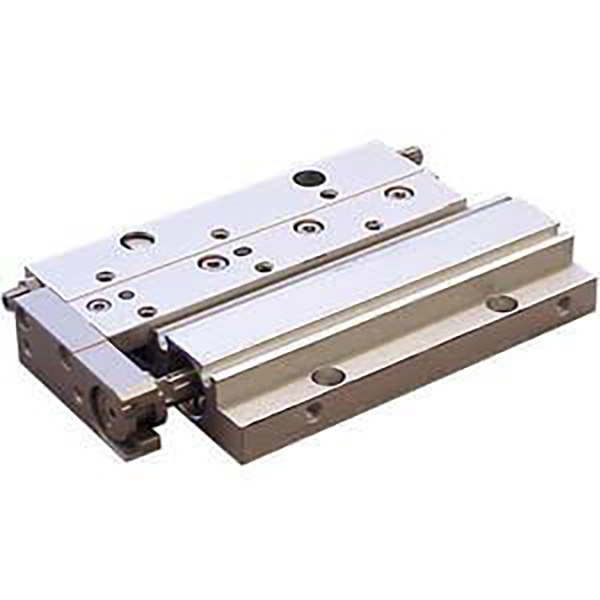

SOLH Richge MXF ultradunne pneumatische schuiftafel met hoge stijfheid is uitwisselbaar met de SMC MXF-serie. De cilinder- en dwarsrolgeleiding zijn parallel opgesteld, waarbij de lichaamshoogte met 40% is verminderd in vergelijking met gelijkwaardige MXS-modellen, ideaal voor automatiseringsapparatuur met beperkte verticale speling. Het ondersteunt dubbele montage aan de boven- en onderkant met positioneringspingaten, herhaalpositioneringsnauwkeurigheid ± 0,02 mm, boringmaten φ8 ~ 20 mm en maximale standaardslag 100 mm. Standaard uitgerust met dual-end polyurethaanbuffers, optionele X10/X11 slagregelaars en hydraulische buffers. Ingebouwde magneet werkt met magnetische schakelaars en maakt een olievrije werking met lange cycli mogelijk. Op grote schaal gebruikt voor overdracht met middelmatige belasting en lange slag, zoals het hanteren van 3C-modules, nauwkeurig persen en schakelen tussen stations.

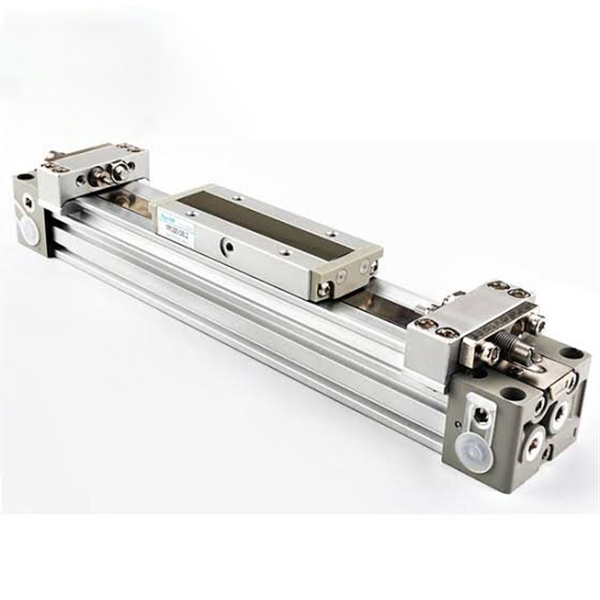

SOLH MY1B mechanisch scharnierende basis-stangloze cilinder bereikt volledige uitwisselbaarheid met overeenkomstige SMC-modellen. Uitgerust met een binnenste afdichtingsriem en een buitenste stofdichte riem, annuleert deze de externe zuigerstang, waarvan de totale installatielengte dicht bij de effectieve slag ligt, waardoor meer dan 50% lay-outruimte wordt bespaard in vergelijking met trekstangcilinders. Boringmaten variëren van φ10 tot 100 mm met een maximale slag tot 5000 mm. De schuiftafel is star verbonden met de zuiger en heeft een uitstekende buigweerstand, waardoor directe belastingmontage zonder hulpgeleiders bij lichte belasting mogelijk is. Leidingen in vier richtingen (voorkant, achterkant, zijkant, onderkant) zijn beschikbaar; modellen φ25~40 realiseren een gewichtsreductie van 17%. Standaard zijn ingebouwde verstelbare luchtkussens uitgerust, met optionele externe hydraulische buffers en dubbele slagafstellers. Vooraf gereserveerde groeven passen op magnetische schakelaars uit de D-M9-serie, en olievrije werking wordt ondersteund voor schone werkplaatsen. Ingedeeld op draagvermogen: φ10~20 voor lichte belasting, φ25~40 voor middelzware belasting, φ50~63 voor middelzware belasting, φ80~100 voor zware belasting. Op grote schaal toegepast bij materiaaltransport over lange afstanden, automatische deurbediening, zware werkstukverschuivingen bij machinale bewerking en positionering met lange slag op niet-standaard automatiseringslijnen als een economische universele lineaire aandrijfoplossing.

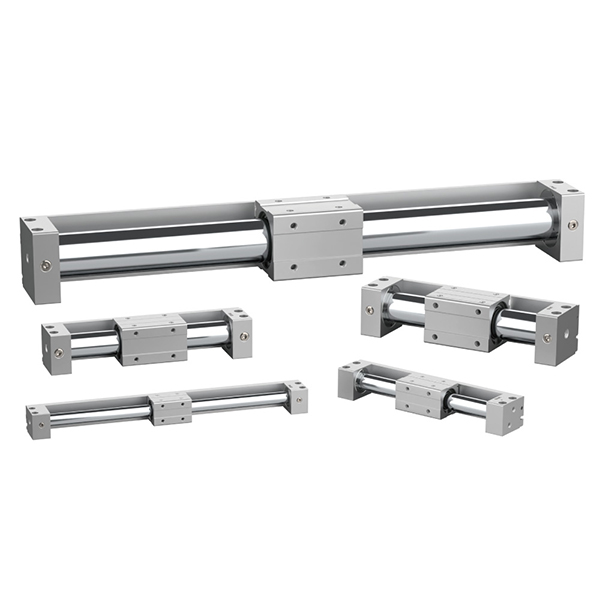

SOLH CY3 stangloze cilinder met magnetische koppeling is een verbeterde versie van de CY1-serie met volledige dimensionale uitwisselbaarheid met SMC-tegenhangers. Het maakt gebruik van contactloze magnetische synchrone aandrijving tussen de interne zuiger en de externe schuifwagen in een volledig gesloten vat om een ​​nulluchtlekkage en een besmettingsvrije werking te bereiken. De boringmaten variëren van φ6 tot φ63 mm met een maximale slag tot 5000 mm, waardoor de installatievoetafdruk met 50% wordt verminderd in vergelijking met conventionele trekstangcilinders. Er zijn twee varianten beschikbaar: CY3B basistype waarvoor eindbeugels en externe geleidingen nodig zijn om excentrische belasting en magnetische ontkoppeling te voorkomen; CY3R-versie voor directe montage, rechtstreeks bevestigd op de apparatuurbasis om extra montageruimte te besparen. De verlengde slijtvaste ringen verlagen de minimale werkdruk tot 0,12 MPa. Er zijn standaard rubberen buffers met twee uiteinden aanwezig, en de optionele hogesnelheidsversie X160 ondersteunt een maximale snelheid van 1500 mm/s. Vooraf ingestelde slots bieden plaats aan D-M9 magnetische schakelaars voor positiefeedback. Standaard olievrije werking past in stofvrije werkplaatsen voor de halfgeleider-, elektronica-, medische en voedingsmiddelenindustrie. Hij kan lichte tot middelzware lasten van 0,5 kg tot 40 kg aan voor werkstukoverdracht over lange afstanden, beschermende deurbediening en compacte lineaire beweging met lange slag in hygiënische automatisering.

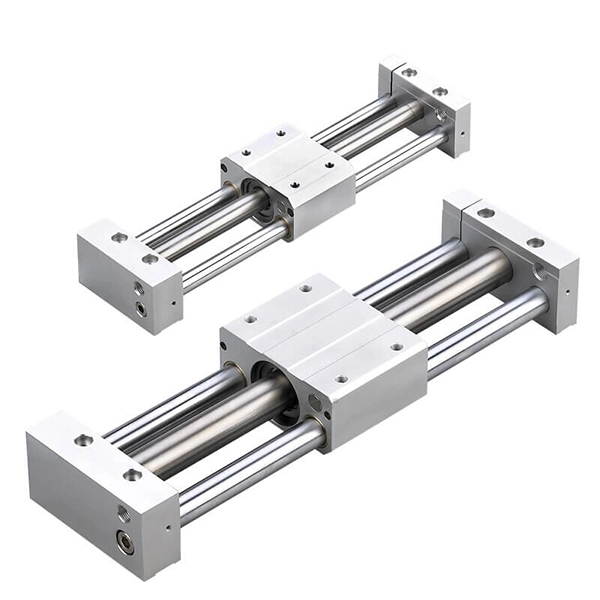

De SOLH CY1-serie is een klassieke, economische stangloze cilinder met magnetische koppeling, de voorloper van de verbeterde CY3-serie, volledig dimensionaal uitwisselbaar met originele SMC CY1-producten. Het maakt gebruik van contactloze magnetische synchrone aandrijving en een volledig gesloten vatstructuur zonder luchtlekkage, geschikt voor olievrije, schone werkomgevingen in de elektronica-, medische en voedingsmiddelenindustrie. Boringmaten variëren van φ6 tot 63 mm, standaardslag tot 1000 mm en maximale verlengde slag van 1500 mm met uitstekende kostenprestaties. Er zijn vijf structurele versies beschikbaar: CY1B basistype waarvoor externe geleiders en eindbeugels nodig zijn; CY1S met ingebouwde glijlagers voor lichte belasting zonder extra geleidingen; CY1L kogellagertype voor soepele hoogfrequente heen en weer beweging; CY1H uiterst nauwkeurig model met een herhaalde positioneringsnauwkeurigheid van ± 0,02 mm; CY1F-type met laag profiel en 29% lagere totale hoogte voor smalle verticale installatieruimte. De minimale startdruk is 0,18 MPa, uitgerust met standaard rubberen buffers met twee uiteinden en optionele externe hydraulische buffers, compatibel met D-M9 en D-A9 magnetische schakelaars voor positiesignaalfeedback. Het kost minder dan de CY3-serie en dient als een kosteneffectieve keuze voor conventionele automatisering met beperkt budget, waaronder materiaaloverdracht in cleanrooms, aandrijven van beschermende deuren en transport van werkstukken over middellange afstanden onder lichte tot middelmatige belastingen van 0,5 kg tot 40 kg.

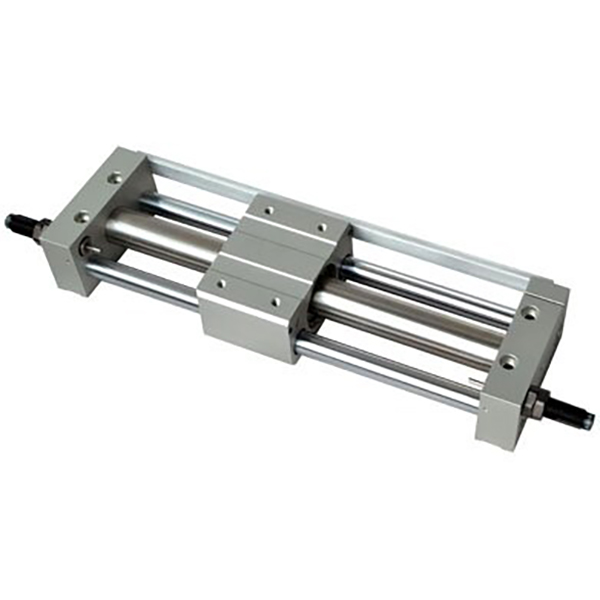

De SOLH RM-serie stangloze cilinder met magnetische koppeling is ontworpen om uitwisselbaar te zijn met Airtac-tegenhangers. Het maakt gebruik van contactloze magnetische synchrone aandrijving en een volledig gesloten cilinderstructuur voor nul lekkage en stofvrije werking, geschikt voor olievrije schone omgevingen van de elektronica-, medische en voedingsmiddelenindustrie. Boringmaten variëren van φ10 tot φ40 mm met een maximale slag van 2000 mm, werkend binnen een breed industrieel temperatuurbereik van -20℃~70℃ en met een minimale opstartdruk van 0,15 MPa. Er zijn vier structurele varianten beschikbaar: RMS-basistype zonder ingebouwde geleidingen waarvoor externe rails en eindbeugels nodig zijn tegen de laagste kosten; RMT-standaardtype geïntegreerd met dubbele geleidestangen en glijlagers om gewone zijdelingse belastingen te weerstaan ​​zonder extra geleiders voor eenvoudige installatie; RMTL-precisieversie met verlengde, zeer nauwkeurige geleidestangen die een herhaalde positioneringsnauwkeurigheid van ± 0,1 mm bereiken; RMH heavy-duty versterkt glijtype met sterk anti-doorbuigingsvermogen voor onafhankelijke belasting. Standaard zijn er dual-end rubberen buffers voorzien, met optioneel verstelbare buffers en externe hydraulische buffers voor een stabiele beweging tot 500 mm/s. Optionele magnetische schakelaarsets passen bij D-M9-sensoren voor positiesignaalfeedback. Ingebouwde geleidingsstructuren verlagen de extra aanschaf- en montagekosten van externe lineaire geleidingen. Het levert uitstekende kostenprestaties vergeleken met de SMC CY1- en CY3-serie, die veel worden gebruikt bij materiaaltransport over lange afstanden, beschermende deurbediening en ruimtebesparende aanpassing van conventionele trekstangcilinders op geautomatiseerde productielijnen met een gemiddeld budget.

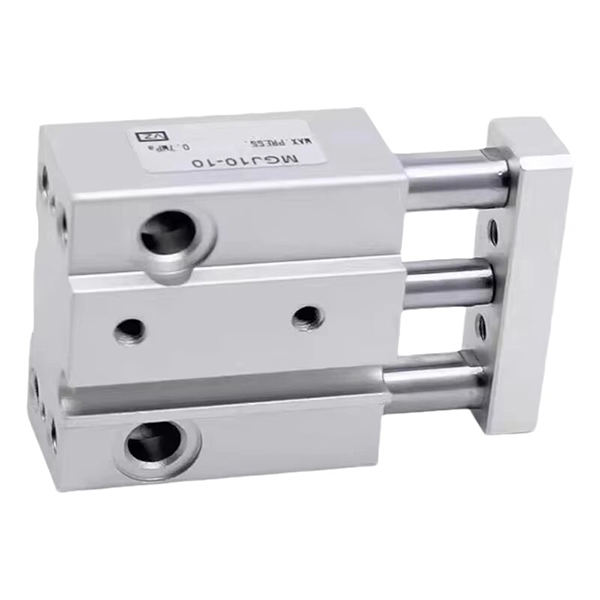

De ultracompacte mini-geleidingsstangcilinder van SOLH MGJ is volledig uitwisselbaar met standaardproducten van SMC, exclusief ontwikkeld voor miniatuurautomatisering. Het levert slechts twee kleine boringgroottes φ6 mm en φ10 mm met ultrakorte slagen van 5 mm tot 20 mm. Ingebouwde dubbele geleidingsstangen en geïntegreerd geleidingsframe zorgen voor uiterst nauwkeurige anti-rotatieprestaties binnen ±0,1°, waardoor hoekverplaatsing tijdens het klemmen en assembleren van microcomponenten wordt voorkomen. Extreem lichtgewicht structuur weegt slechts 27,3 g voor het MGJ6-5-model. Dubbele montageoppervlakken (onder- en achterkant) en gecentraliseerde leidingen en bedrading aan één zijde zorgen voor een nette lay-out voor een compacte opstelling met meerdere cilinders. Dankzij de olievrije, onderhoudsvrije structuur met rubberen buffers met twee uiteinden ondersteunt het een stabiele hoogfrequente heen en weer beweging binnen -10 ℃ ~ 60 ℃. Op grote schaal toegepast bij het nauwkeurig klemmen van elektronische componenten, PCB-positionering, miniatuurklepbediening van medische apparaten, het optillen van bemonsteringsnaalden, aanpassing van microverplaatsing in schone halfgeleiderwerkplaatsen en fijnafstemming van optische lenzen. Vergeleken met standaard MGP compacte cilinders heeft hij een drastisch kleinere totale afmeting, voldoet hij perfect aan de microstuwkracht, beperkte installatieruimte en uiterst nauwkeurige anti-rotatiepositioneringseisen van miniatuurautomatisering.

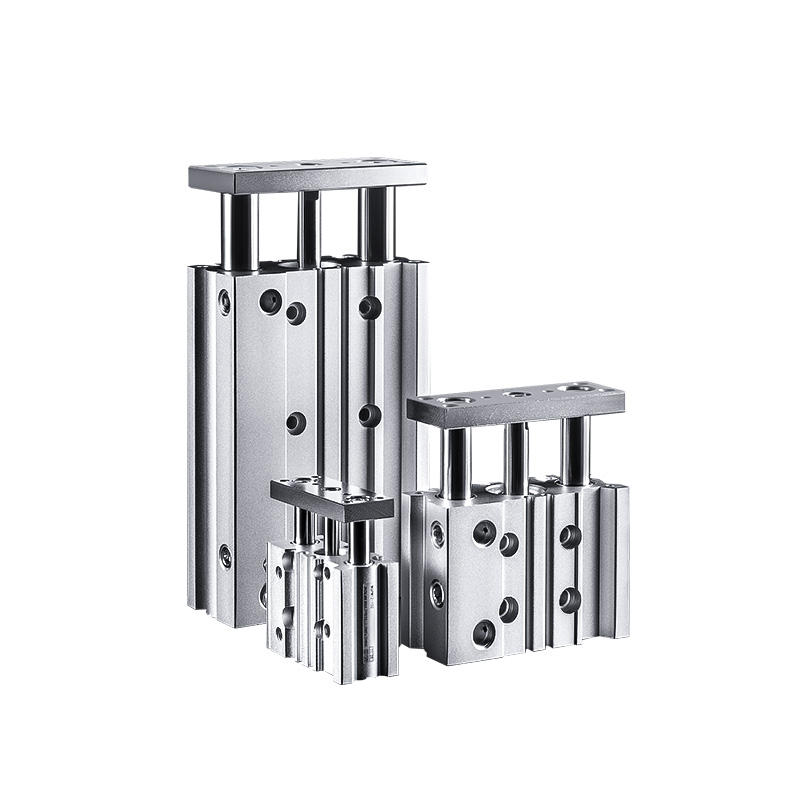

De dunne, compacte geleidestangcilinder uit de SOLH MGP-serie is dimensionaal uitwisselbaar met echte SMC-producten. Het beschikt over een geïntegreerde structuur van cilindercilinder, dubbele geleidingsstangen en precisielagers met ingebouwde torsieweerstand en krachtig zijdelings draagvermogen zonder externe geleidingsaccessoires. De platte, slanke structuur bespaart 17%~24% gewicht vergeleken met conventionele cilinders, perfect geschikt voor compacte automatiseringsoperaties zoals persen, positioneren, heffen en werkstukoverdracht. Drie subtypes, ingedeeld naar lagers, dekken diverse werkomstandigheden: MGPM met metalen glijbussen beschikt over uitstekende slijtvastheid en stofdichte prestaties voor zware zijdelingse belastingen en stoffig cyclisch werk bij lage snelheid; MGPL-kogelbussen zorgen voor ultralage wrijving en soepele beweging voor frequente heen en weer gaande beweging op hoge snelheid; MGPA-kogellagers met nulspeling en hoge precisie bereiken een anti-rotatienauwkeurigheid tot ± 0,01 mm voor nauwkeurige montage en kalibratie. Boringmaten variëren van φ12 tot 100 mm met standaardslaglengtes van 5~300 mm. Er zijn standaard rubberen buffers met twee uiteinden uitgerust, terwijl AZ-luchtkussenbuffers optioneel zijn voor boringen groter dan 20 mm om zware schokken te absorberen tijdens zware bewegingen op hoge snelheid. Ingebouwde slots ondersteunen directe installatie van D-M9, A93 magnetische schakelaars zonder extra beugels voor nette bedrading. De bedrijfsdruk varieert van 0,12 MPa tot 1,0 MPa met een minimale bedieningsdruk van 0,1 MPa bij een omgevingstemperatuur van -10℃~60℃. Het wordt op grote schaal ingezet bij het elektronisch positioneren en persen van PCB's, het heffen van inspectiemallen, het aanvoeren van verpakkingen en het beperken van klemmen in de algemene automatisering, en fungeert als een zeer veelzijdige geïntegreerde geleide pneumatische actuator.

De ultradunne geïntegreerde geleidestangcilinder uit de SOLH MGQ-serie is volledig uitwisselbaar met originele SMC-specificaties. De geïntegreerde structuur van cilindercilinder en geleidestangen vermindert de totale dikte met 50% in vergelijking met conventionele geleide cilinders, waardoor de installatieruimte aanzienlijk wordt bespaard. Het omvat boormaten φ12~100 mm en standaardslaglengtes 25~250 mm, aangeboden in twee configuraties: MGQM glijlagers van koolstoflegering en MGQL uiterst nauwkeurige kogellagers. De symmetrische dubbele geleidestangstructuur biedt uitstekende weerstand tegen zijdelingse belasting, doorbuiging en torsie. De MGQL-kogellagerversie bereikt een anti-rotatienauwkeurigheid van ±0,04°~±0,08°, terwijl het MGQM-glijlagertype uitstekende slijtvastheid, stofdichte prestaties en kostenvoordelen biedt voor zware stoffige omstandigheden. Standaardconfiguraties omvatten ingebouwde magnetische ringen, rubberen buffers aan twee uiteinden en een olievrije, onderhoudsvrije werking. De optionele XB6-variant voor hoge temperaturen werkt gestaag tot 150℃. Er zijn meerdere montagegaten gereserveerd op het cilinderlichaam; magneetschakelaars kunnen aan vier zijden worden gemonteerd voor boringen ≥32 mm, en flenzen/voetbeugels ondersteunen montage onder meerdere hoeken. Met een minimale werkdruk van 0,1 MPa wordt het algemeen toegepast voor het positioneren en heffen van transportbandstoppers, het uitwerpen en krimpen van PCB's in 3C-elektronica, poortbediening voor verpakkingsmachines en het opvijzelen van mal. Het vervangt afzonderlijke cilinders en externe geleidingsconstructies om het mechanische ontwerp te vereenvoudigen. Vergeleken met de standaard MGP- en heavy-duty MGG-serie beschikt MGQ over het dunste profiel en optimale prestaties voor uiterst nauwkeurige werking in een beperkte installatieruimte.

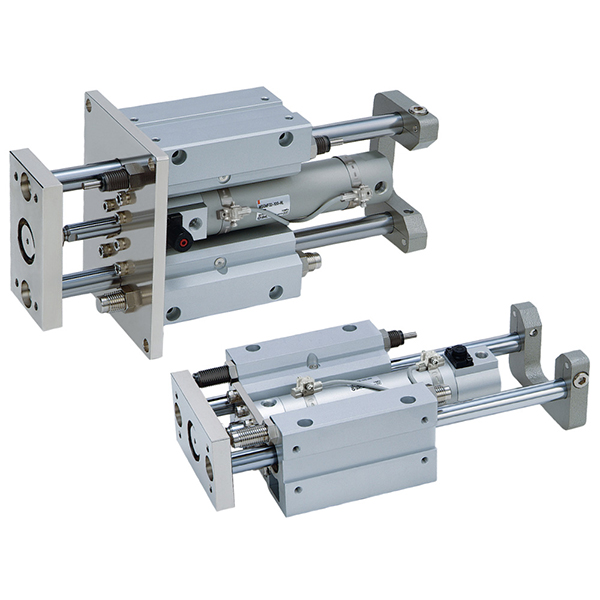

De SOLH MGG-serie zware geleidestangcilinder met lange slag is dimensionaal uitwisselbaar met gelijkwaardige SMC zware cilinders. Gebouwd met een ronde loop plus extern geplaatste dubbele geleidingsstangen met grote overspanning, levert het een superieure structurele stijfheid. Het zijdelingse draagvermogen is drie keer zo groot als dat van gewone geleide cilinders, waardoor het doorzakken van de zuigerstang bij lange slagen en structurele doorbuiging bij excentrische zware belastingen worden vermeden. Boringmaten variëren van φ20 mm tot 100 mm met twee versies: MGGM-glijlagers van koolstoflegering en MGGL-kogellagers met hoge precisie. De maximale standaardslag bedraagt ​​1300 mm, wat ruimschoots de slaglimiet van de MGP- en MGQ-serie overschrijdt. Ingebouwde hydraulische buffers met twee uiteinden zijn standaard om de enorme impactenergie te absorberen die wordt gegenereerd tijdens hogesnelheidsvervoer over lange afstanden, waardoor het geluid effectief wordt verminderd en de apparatuur wordt beschermd. MGGM-glijlagers hebben een uitstekende slijtvastheid en schokbestendigheid voor zware, stoffige omgevingen en intensief stoppen van transportlijnen; MGGL-kogellagers realiseren ultralage wrijving en soepele beweging met een maximale anti-rotatienauwkeurigheid tot ±0,02°, ideaal voor uiterst nauwkeurige positionering met lange slag en snelle cyclische bewegingen. Het gesplitste modulaire ontwerp maakt afzonderlijke demontage en vervanging van de cilindercilinder en de geleidingsconstructie mogelijk, voor goedkoop onderhoud. Beschikbare montagevormen omvatten basismontage op het oppervlak en installatie op de voorflens; Optionele extra's omvatten J-type slagaanpassing (instelbereik van 0 ~ 50 mm) en XB6-variant voor hoge temperaturen die stabiel werkt tussen -10 ℃ en 150 ℃. Ingebouwde magnetische ringen zijn standaard, met multidirectionele groeven voor flexibele montage van magnetische schakelaars. Bedrijfsdrukbereik 0,1~1,0 MPa met maximale loopsnelheid tot 1000 mm/s. Het wordt op grote schaal toegepast op verticale hefplatforms, het overbrengen van zware pallets over lange afstanden, het positioneren van zware stoppers en het uitwerpen van grote mallen. Het vervangt de gecombineerde oplossing van gewone cilinders plus afzonderlijke zware geleidepalen om het mechanische ontwerp te vereenvoudigen en dient als de pneumatische actuator bij voorkeur voor automatiseringstoepassingen met zware lasten, lange reizen en hoge impact.
