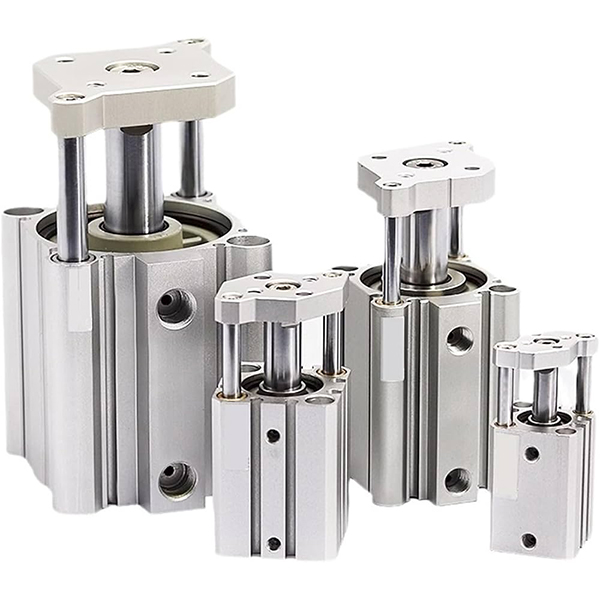

CQM-serie geleide dunne pneumatische cilinder

Merk: SOLH van Richge Technology

Productoverzicht

     SOLH CQM-serie geleide dunne cilinder met hoge stijfheid, uitwisselbaar met geïmporteerde CQM/CDQM. Ingebouwde dubbele geleidestang op basis van CQ2 dunne cilinderstructuur. Verbetert de laterale belastingsweerstand en anti-rotatieprestaties aanzienlijk. Dezelfde lichaamslengte als CQ2, geen extra externe geleider nodig. Montagemaat compatibel met CQ2/CQS, veel gebruikt voor nauwkeurig positioneren, klemmen en duwen met zijbelasting.

Structuur en belangrijkste kenmerken

     -- Geïntegreerd dun cilinderlichaam + parallelle dubbele geleidestangen, lastmontageplaat aan de voorkant;

     - Hard geanodiseerde aluminium cilinder, verchroomde zuigerstang en geleidestangen;

     -- Varianten: CQM (niet-magnetisch), CDQM (uitgerust met magneet), CQM-XB24 versie met lange levensduur;

     -- Lateraal draagvermogen 2~4 keer hoger dan standaard CQ2-cilinder, rotatietolerantie ≤±0,2°;

     -- Standaard rubberen buffer aan beide uiteinden, geen luchtkussenoptie;

     -- CDQM ingebouwde magneet voor detectie van magnetische schakelaars, flexibele sensorinstallatie.

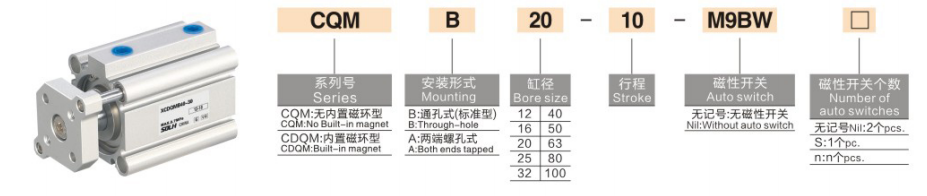

Modelcoderingsregel

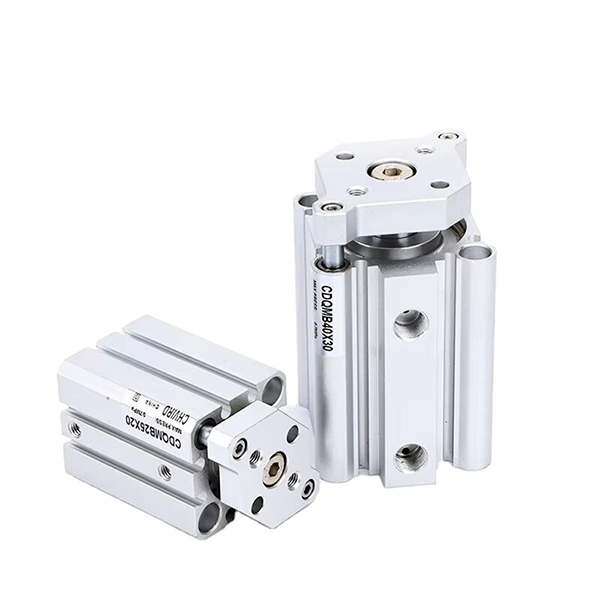

   1. Voorbeeld: CDQMB20-50-M9B

     -- C: Ingebouwde magneet (CDQM); blanco = niet-magnetisch (CQM)

     -- DQM: Seriecode voor geleide dunne cilinder

     -- B/A: montagetype; B=doorgaand gat; A=einde tapgat

     -- 20: Boring: 12/16/20/25/32/40/50/63/80/100mm

     -- 50: Slaglengte 5 ~ 100 mm

     -- M9B: Magnetische schakelaaroptie

Technische specificaties

Theoretische stuw- en trekkracht en maximale laterale belasting @0,5 MPa

Samenvatting van één zin

     SOLH CQM-serie geïntegreerde dunne pneumatische cilinder met dubbele geleidingsstang met uitstekende anti-twist en hoog zijdelings draagvermogen, perfecte precisieactuator ter vervanging van de standaard CQ2-cilinder voor automatisering van klem- en positioneringstoepassingen.
