Luchtcilinder

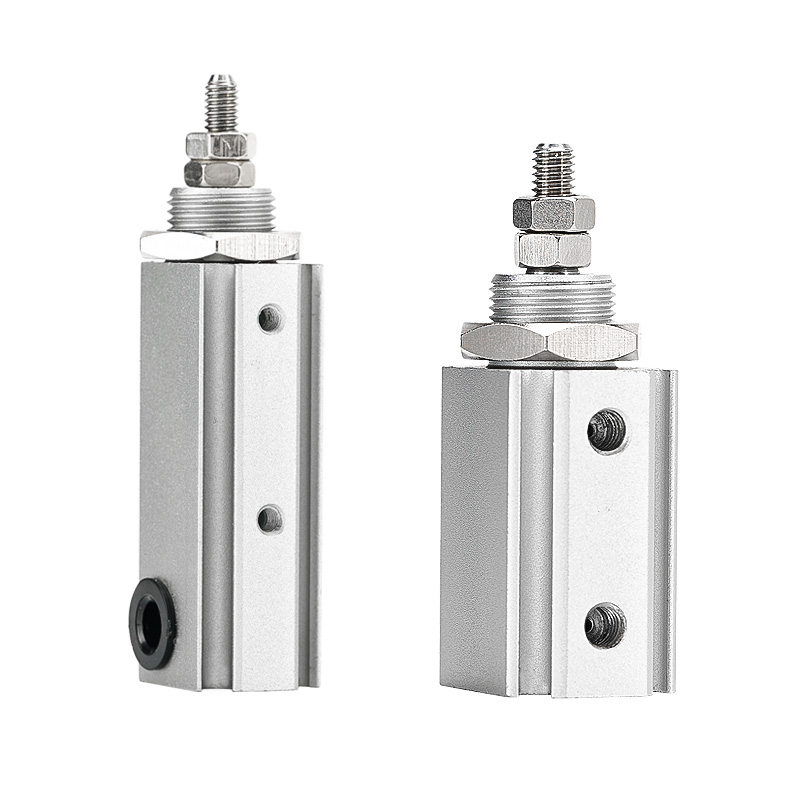

SOLH CJP2 compacte dubbelwerkende pneumatische cilinder is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Boringmaten zijn onder andere Ø4/6/10/16 mm, opgesplitst in CJP2 (zonder magneet) en CDJP2 (ingebouwde magnetische ring). Puur dubbelwerkend ontwerp voorzien van rubberen kussens aan beide uiteinden om impact en geluid te verminderen. Vergeleken met de oudere CJP-serie heeft deze een kortere carrosserieconstructie en wordt een gewichtsvermindering van 55% ~ 65% bereikt. Er zijn zes montagestijlen beschikbaar: basis, paneel, flens, voetmontage en meer, geschikt voor ingebedde installatie, axiale bevestiging en zijdelingse montage. Alle maten worden geleverd met magnetische ringen; zelfs de minimale Ø4-variant ondersteunt dubbele magnetische schakelaars uit de M9-serie voor bidirectionele positiefeedback. Hard geanodiseerde aluminium cilinder en NBR-afdichtingen zorgen voor een olievrije werking met een levensduur van meer dan 3 miljoen cycli en een stabiele bidirectionele stuwkracht. Op grote schaal gebruikt voor bidirectionele push-pull-toepassingen met korte slag, zoals het uitwerpen van microcomponenten in de 3C-industrie, het testen van de duurzaamheid van knoppen, het afstemmen van precisie-instrumenten en miniatuuractuators voor medische apparatuur. Tijdens de selectie moet een veiligheidsmarge van minimaal 30% worden gereserveerd. Kies voor enkelwerkende CJP als veerretour vereist is, en voor de CJ1 ultra-minicilinder voor extreem kleine, ultralichte laadruimte.

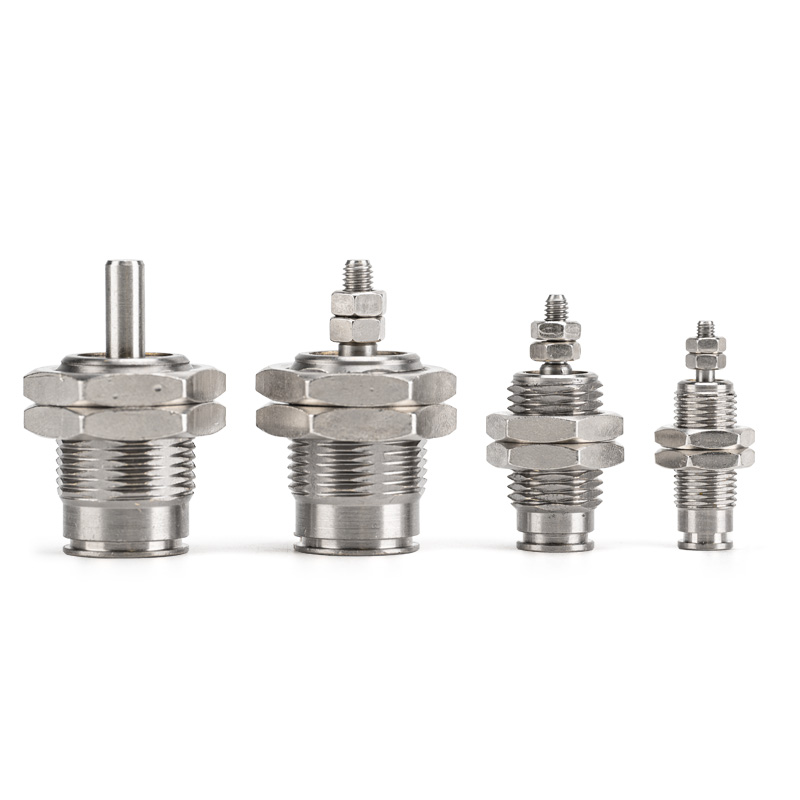

SOLH CJP enkelwerkende pneumatische cilinder met veerretour en micropin is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Boringmaten dekken Ø4/6/10/16 mm, inclusief CJP (zonder magneetring) en CDJP (ingebouwde magneetring) varianten. Het enkelwerkende ontwerp strekt zich uit onder luchttoevoer en trekt zich automatisch terug via een veer bij luchtonderbreking, met reset-veiligheidsfunctie bij uitschakelen. Zonder ingebouwd kussen levert het een snelle respons en een maximale fietsfrequentie tot 250 cpm. Er zijn twee montagestijlen beschikbaar: paneelmontage B en verzonken ingebouwde montage S. De ultrakorte behuizing kan in machines worden ingebed om installatieruimte te besparen. Hard geanodiseerde koperen cilinder en NBR-afdichtingen ondersteunen een olievrije werking in een schone omgeving met een levensduur van meer dan 3 miljoen cycli. Op grote schaal gebruikt voor unidirectioneel uitwerpen, positioneringsstop, miniatuurmalaandrijving, testen van de duurzaamheid van 3C-knoppen en andere bediening met een korte slag in één richting. Bij de selectie wordt een veiligheidsmarge van minimaal 50% aanbevolen. Selecteer het dubbelwerkende CJP2-model voor bidirectionele push-pull-beweging, en de CJ1 ultra-minicilinder voor ultralichte lading in extreem kleine ruimtes.

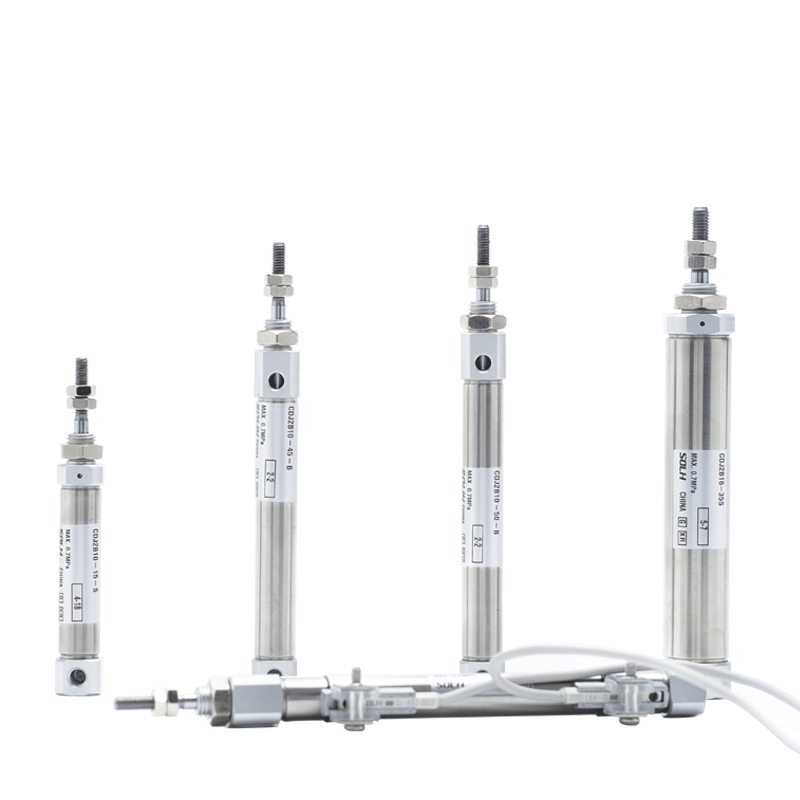

SOLH CDJ2 roestvrijstalen mini-pneumatische cilinder van het pentype is volledig uitwisselbaar met de SMC CJ2-serie, verkrijgbaar in boringmaten φ6/10/16 met ingebouwde magnetische ring die compatibel is met magnetische positieschakelaars. Gemaakt met 304 roestvrijstalen cilinder en zuigerstang voor roestbestendigheid en milde anticorrosieprestaties, geschikt voor vochtige, voedselveilige, medische en schone omgevingen. Het ontwerp van de trekstangvrije gekrompen eindkap zorgt voor een compact en lichtgewicht ontwerp. Complete varianten omvatten het CDJ2B dubbelwerkende standaardtype, CDJ2E enkelwerkende veerretour, CDJ2ET enkelwerkende veerverlenging en CDJ2KB niet-roterende zeshoekige zuigerstang voor anti-twist positionering. Standaard rubberen kussen; Z-luchtkussen is optioneel voor φ10/16 om de impact bij hoge snelheid te verminderen. De minimale startdruk bereikt 0,06 MPa, wat een olievrije continue werking met een levensduur van meer dan 5 miljoen cycli ondersteunt. Er is een volledige set montageaccessoires verkrijgbaar, waaronder flens, voetbeugel en dubbele gaffel. Vergeleken met C85- en MI-minicilinders biedt CDJ2 rijkere specificaties en betere kostenprestaties. Op grote schaal gebruikt voor hoogfrequente lineaire push-pull-bewegingen in apparatuur in besloten ruimtes voor 3C-testen, voedselmachines en medische automatisering. Bij de selectie wordt een veiligheidsmarge van minimaal 50% op stuwkracht aanbevolen.

SOLH CJ2K roestvrijstalen niet-roterende minicilinder behoort tot de CJ2-cilinderfamilie en biedt volledige dimensionale uitwisselbaarheid met geïmporteerde originele CJ2K. Boringmaten omvatten Φ10 en Φ16. Uitgerust met zeshoekige zuigerstang en ingebouwde geleidingsstructuur voor mechanische anti-twistprestaties. Rotatietolerantie: ≤±1,5° voor Φ10 en ≤±1° voor Φ16, waardoor problemen met de doorbuiging van de last die optreden bij gewone cilinders met ronde staaf tijdens het heen en weer bewegen worden geëlimineerd. Gemaakt met een 304 roestvrijstalen cilinder voor roest- en vochtbestendigheid, met een slank en compact ontwerp. Drie werkingsmodi zijn optioneel: dubbelwerkend, enkelwerkend veerretour en enkelwerkend veerverlenging. Ingebouwde magnetische ring is optioneel, compatibel met M9BW magnetische schakelaars voor positiefeedback. Standaard rubberen kussens aan beide uiteinden; olievrije werking ondersteund door een mechanische levensduur tot 8 miljoen cycli. Er zijn meerdere montageopties beschikbaar, waaronder basistype, voetmontage, flensmontage en dubbele gaffelmontage. Ideaal voor toepassingen die een vaste hoekpositie van eindbevestigingen vereisen, zoals het duwen van platte mallen in 3C-automatisering, lineaire toevoer van camera's voor optische inspectie, transport van werkstukken in geleidingssleuven en het uitwerpen van platte werkstukken. Standaard CJ2-cilinder met ronde stang wordt aanbevolen als hoekbeperking niet nodig is en kostenefficiëntie prioriteit heeft. Overmatige radiale zijwaartse belasting op de zuigerstang moet worden vermeden om slijtage van de geleidebus en verslechtering van de anti-rotatienauwkeurigheid te voorkomen.

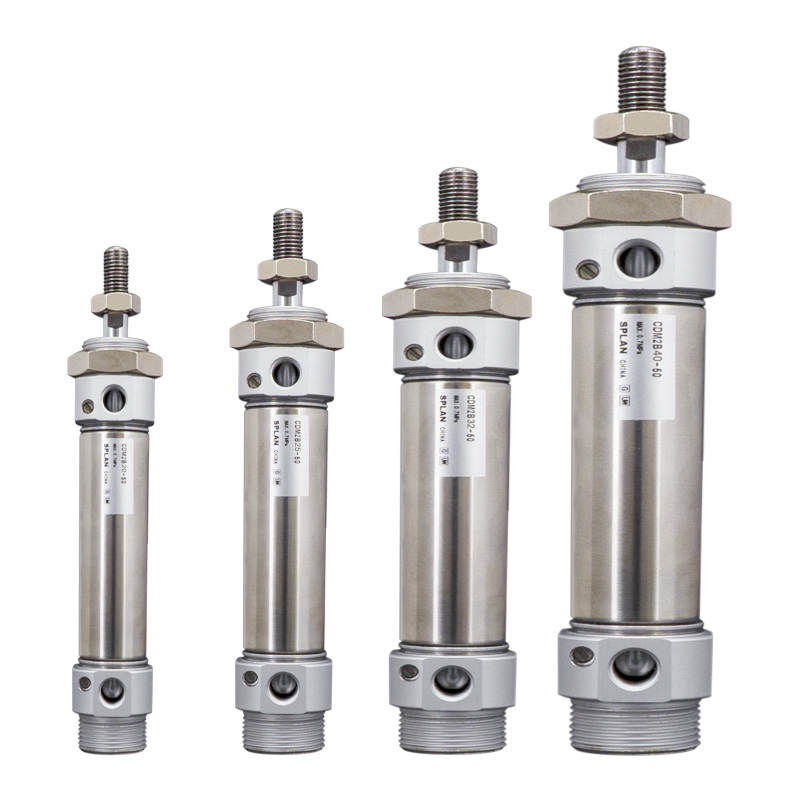

SOLH CM2/CDM2 roestvrijstalen ronde pneumatische cilinder voldoet aan de JIS B 8356-norm en is volledig uitwisselbaar met de SMC CM2-serie, aangeboden in boringmaten φ20/25/32/40 mm. De uitgaande stuwkracht varieert tussen cilinders van het micropentype en standaard trekstangcilinders. Vat, zuigerstang en eindkappen zijn gemaakt van roestvrij staal 304 en bieden roestbestendigheid en tolerantie voor vochtige, zwakzure en zwak alkalische omgevingen, geschikt voor schone automatiseringslijnen in de voedingsmiddelen-, farmaceutische en elektronica-industrie. Een compleet assortiment varianten omvat het CDM2B standaard dubbelwerkende type, CM2S/CM2T enkelwerkende veerretour/uitschuifbaar, CM2W dubbele stang synchrone cilinder en CM2K zeshoekige niet-roterende stangcilinder. CDM2-versies worden geleverd met een ingebouwde magnetische ring die compatibel is met M9B- en A93-magneetschakelaars voor positiedetectie. Standaard rubberen kussen is uitgerust; achtervoegsel Een luchtkussen is optioneel om contactgeluid bij hoge snelheden te verminderen. De wrijvingsarme afdichting maakt een olievrije werking mogelijk met een levensduur van meer dan 8 miljoen cycli. Er worden meerdere montagestijlen ondersteund: basistype, voetmontage, flens, gaffel en tapmontage. Op grote schaal gebruikt voor middelzware duw-, hef-, positionerings- en klemtaken. Bij de modelkeuze moet een veiligheidsmarge van minimaal 50% worden gereserveerd.

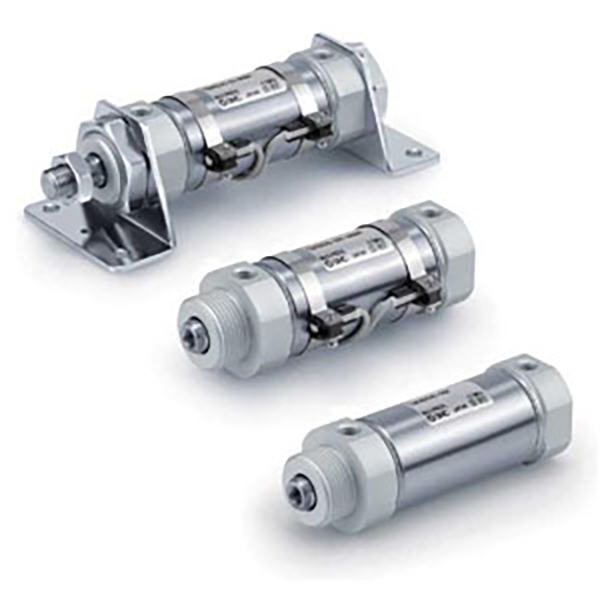

SOLH CM3 korte roestvrijstalen minicilinders zijn verbeterde compacte vervangingen voor traditionele pneumatische actuatoren uit de CM2-serie. Ze zijn volledig vervaardigd uit 304 roestvrij staal en bieden uitstekende weerstand tegen roest en zwakke zuur-alkali-corrosie, geschikt voor voedingsmiddelen, farmaceutische en schone werkplaatsomgevingen. De geoptimaliseerde structuur verkort de totale lengte met maximaal 29 mm en vermindert het gewicht met 21%, gecombineerd met vierrichtingsluchtpoorten om flexibele installatie onder meerdere hoeken in kleine apparatuurruimte mogelijk te maken. Meerdere varianten, waaronder dubbelwerkende, veer-enkelwerkende, dubbele stang en anti-rotatiezuigerstang, voldoen aan diverse lineaire aandrijfvereisten; De magnetische versie van CDM3 ondersteunt magnetische schakelaardetectie voor PLC automatische vergrendelingsregeling. Olievrije afdichting met lage wrijving zorgt voor meer dan 8 miljoen stabiele bedrijfscycli. Onze fabriek onderhoudt massaproductie en voldoende spotinventaris, op grote schaal toegepast in medische verpakkingen, elektronische assemblage en geautomatiseerde positionering van voedselverwerking.

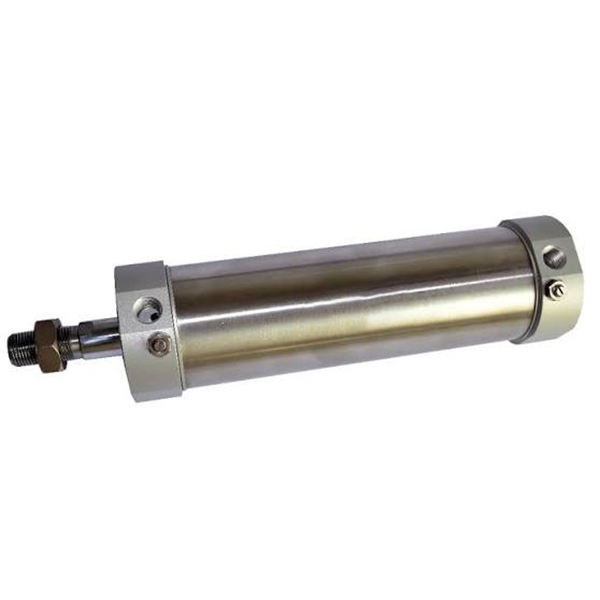

De roestvrijstalen mini-pneumatische cilinders uit de SOLH MG-serie zijn ontworpen in overeenstemming met de industriële normen van JIS en bieden kosteneffectieve alternatieven voor de SMC CM2- en CM3-serie met volledige dimensionale uitwisselbaarheid voor directe vervanging en aanpassing van de productielijn. Ze zijn gebouwd met een SUS304 roestvrijstalen cilinder en zuigerstang gecombineerd met zeer sterke aluminium eindkappen en bieden uitstekende roestbestendigheid tegen hoge luchtvochtigheid, stof, zwak zuur en zwak alkalische omgevingen, perfect geschikt voor voedsel-, farmaceutische en verpakkingsautomatisering. Door het rollen van klinknagels worden de loop en de eindkappen stevig vastgezet voor uitstekende anti-vibratiestabiliteit tijdens langdurige hoogfrequente heen en weer beweging. Een compleet assortiment omvat standaard dubbelwerkende, enkelwerkende veer-enkelwerkende power-off reset-types, synchrone varianten met dubbele stang en verbeterde modellen met handmatig verstelbare luchtkussens om schokken en geluid bij hoge snelheidscycli te onderdrukken. De wrijvingsarme composietafdichting met ingebouwde olieopslaggroeven ondersteunt een olievrije, onderhoudsvrije werking gedurende meer dan 8 miljoen werkcycli. Elke unit wordt vooraf geïnstalleerd met een ingebouwde magnetische ring die compatibel is met SMC M9B- en Airtac CS1-G-sensoren om realtime positiefeedback en automatische PLC-koppelingscontrole te realiseren. Ondersteund door een gestage massaproductie en voldoende buitenlandse voorraad, worden deze kostenefficiënte cilinders op grote schaal ingezet in middelgrote geautomatiseerde apparatuur die wordt gebruikt in vochtige en licht corrosieve werkplaatsomgevingen.

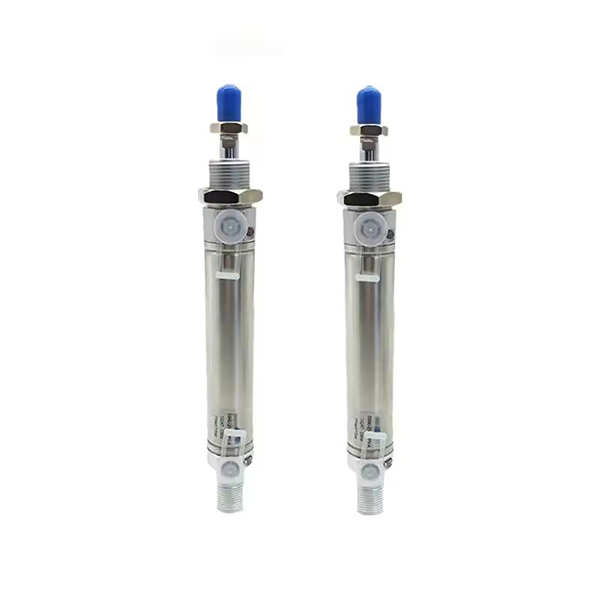

SOLH DSNU roestvrijstalen mini-pneumatische cilinders voldoen strikt aan de internationale normen ISO 6432 en CETOP RP52P, volledig uitwisselbaar met originele FESTO DSNU-cilinders, ook compatibel met de SMC CM2- en Airtac MG-serie voor directe drop-in vervanging. Volledig vervaardigd uit SUS304 roestvrijstalen cilinder en zuigerstang met gesmede aluminium eindkappen, levert het uitstekende roest- en anticorrosiemogelijkheden om hoge vochtigheid, zwak zuur en zwak alkalische omgevingen te weerstaan, perfect geschikt voor productielijnen van voedsel-, farmaceutische en hygiënische kwaliteit. De door rollen gekrompen eindkapverbinding zorgt voor een robuuste structurele stabiliteit tegen trillingen. Het ondersteunt diverse varianten, waaronder dubbelwerkende, veer-enkelwerkende en DSNU-S ultrakorte compacte versie; Het optionele zelfaanpassende PPV-luchtkussen past de demping automatisch aan over een drukbereik van 0,1 ~ 1,0 MPa voor stabiele heen en weer gaande beweging op hoge snelheid. Composietafdichting met lage wrijving maakt een olievrije werking mogelijk met een levensduur van meer dan 8 miljoen cycli; ingebouwde magnetische ringoptie werkt met reguliere magnetische sensoren voor PLC-positiefeedback. We handhaven een stabiele massaproductie en voldoende wereldwijde spotvoorraad, die op grote schaal wordt ingezet in de voedselverwerking, medische verpakkingen, elektronica-assemblage en geautomatiseerde stations in zware omstandigheden.

SOLH MA economische roestvrijstalen mini-pneumatische cilinder heeft boringen van φ16/20/25/32/40/50/63 mm en is uitwisselbaar met de SMC CM2/CM3-serie met uitstekende kostenprestaties. Het maakt gebruik van een 304 roestvrijstalen cilinder en zuigerstang plus eindkappen van aluminiumlegering, waardoor roestbestendigheid wordt geboden die geschikt is voor vochtige, licht corrosieve omgevingen en schone productielijnen voor de voedingsmiddelen-, elektronica- en verpakkingsindustrie. Complete varianten omvatten het MA standaard dubbelwerkende model, MTA enkelwerkende veerretour, MSA enkelwerkende veerverlenging, MAD dubbele stang synchrone cilinder en MAJ slagverstelbaar type. MAC-versie met verstelbaar luchtkussen is optioneel voor werking op hoge snelheid. Alle modellen zijn uitgerust met een ingebouwde magnetische ring, compatibel met CS1-G en M9B magnetische schakelaars voor positiefeedback. Er wordt een standaard rubberen kussen meegeleverd, en het optionele verstelbare luchtkussen vermindert effectief de impact en het geluid. De op rollen gekrompen eindkapstructuur zorgt voor stabiele prestaties en maakt een olievrije werking mogelijk met een levensduur van meer dan 5 miljoen cycli. Er zijn meerdere montageaccessoires beschikbaar, waaronder een cilindrische staart, gaffelstaart, flens, voetbeugel en dubbele gaffel, passend bij diverse uitrustingsindelingen. Ideaal voor automatiseringsprojecten met lichte en middelzware lasten en beperkte budgetten. Bij de selectie wordt een veiligheidsmarge van minimaal 50% aanbevolen.
