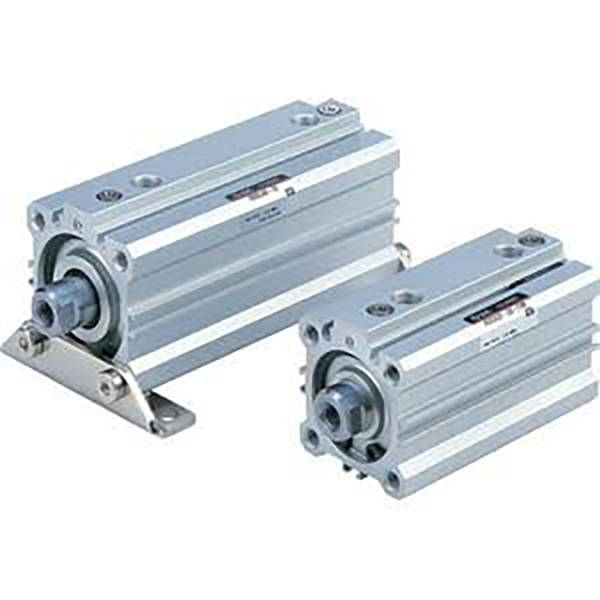

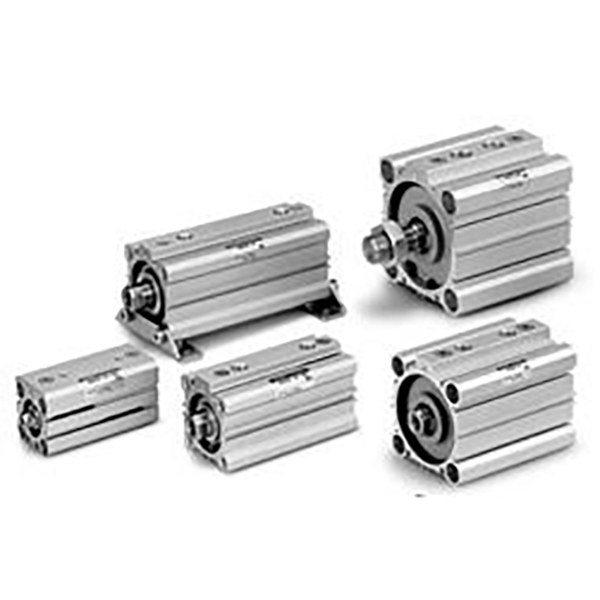

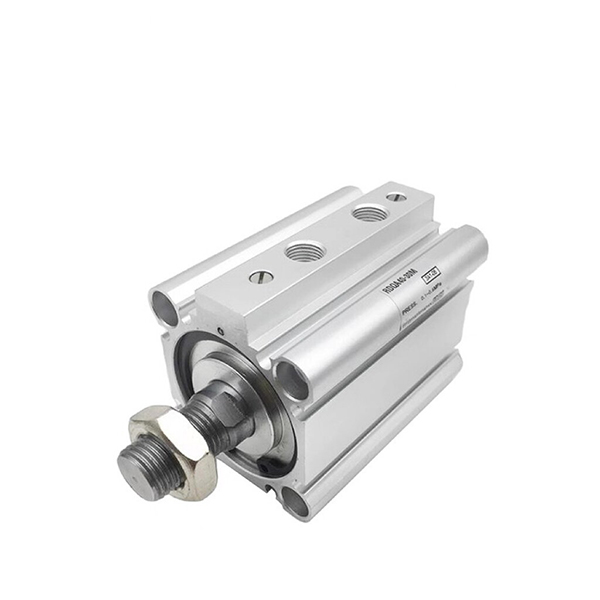

RQ-serie dunne pneumatische cilinder met krachtig luchtkussen

Merk: SOLH van Richge Technology

Productoverzicht

     De krachtige dunne cilinder uit de SOLH RQ-serie is uitwisselbaar met SMC RQ/RDQ. Keurt innovatieve ringloze ingebouwde luchtkussenstructuur goed. Het energieabsorptievermogen is 3 keer de CQ2-rubberbuffer, het geluid is met 50% verminderd. Ultraslank lichaam, 20% korter dan een gewone dunne cilinder met luchtkussen. Directe vervanging voor CQ2/CQS voor het verbeteren van de kussenprestaties. Op grote schaal gebruikt voor automatische positionering, klemming en materiaalbehandeling met hoge cycli, hoge belasting en geluidsarm.

Structuur en belangrijkste kenmerken

     -- Ultradunne vierkante aluminium cilinder, geïntegreerd ringloos luchtkussen;

     - Hard geanodiseerde loop, verchroomde zuigerstang, sterke anti-vervormingsprestaties;

     -- Varianten: RQ (niet-magnetisch), RDQ (met magneet), RLQ (slottype voor verticale belasting);

     - Krachtig luchtkussen geschikt voor continu hoge snelheid heen en weer bewegend 50 ~ 500 mm / s;

     -- RDQ ingebouwde magneet voor detectie van magnetische schakelaars, meerzijdige sensorslots;

     -- Montageafmetingen compatibel met CQ2- en CQS-series.

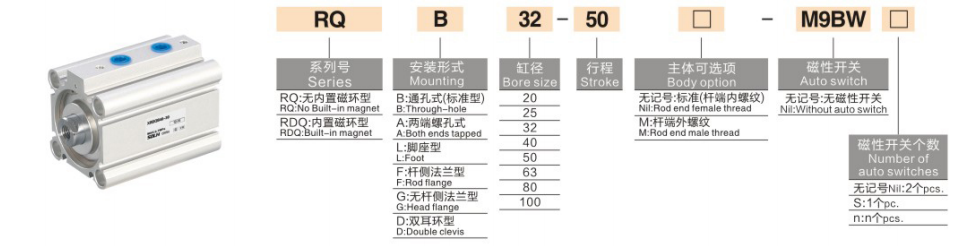

Modelcoderingsregel

   1. Voorbeeld: RDQB32-50-M9B

     -- R/RD: niet-magneet / ingebouwde magneet

     -- Vraag: Seriecode

     -- B/A/L/F/G/D: montagestijl

     -- 32: Boring: 20/25/32/40/50/63/80/100 mm

     -- 50: Slaglengte

     -- M9B: Magnetische schakelaaroptie

Technische specificaties

Theoretische stuw- en trekkracht en maximaal toegestane kinetische energie @0,5 MPa

Samenvatting van één zin

      SOLH RQ-serie snelle dunne pneumatische cilinder met ingebouwd ringloos luchtkussen, superieure schokabsorptie en laag geluidsniveau, ideale upgrade-actuator voor automatisering van zware belasting bij hoge cycli, uitwisselbaar met standaard CQ2 dunne cilinder.
