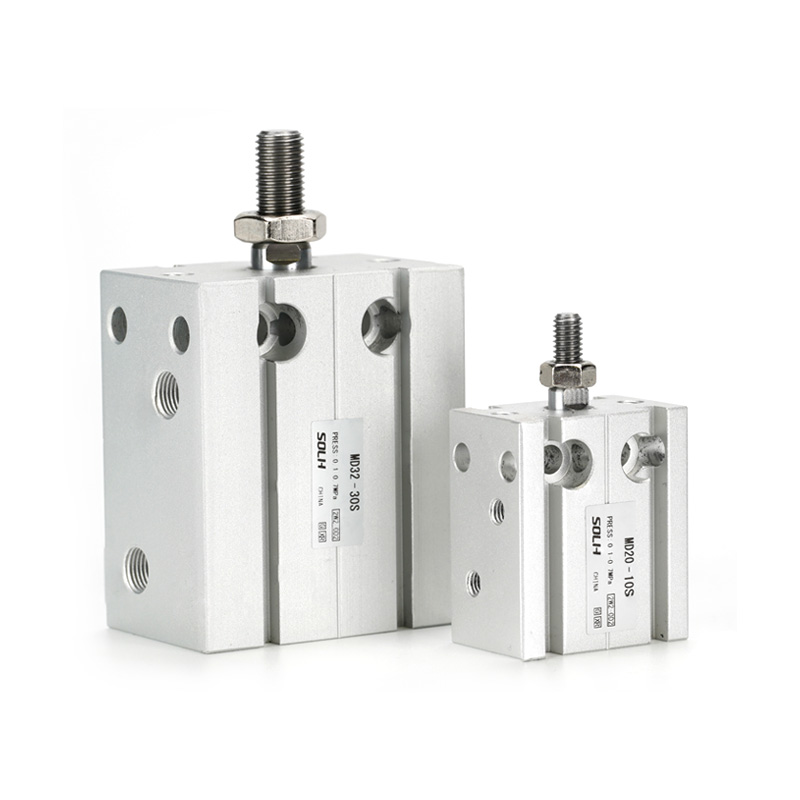

MD-serie compacte cilinder met meerdere montage en gratis installatie

Merk:SOLH van Richge Technology

Overzicht productseries

     De SOLH MD-serie is een standaard miniatuurcilinder met meerdere posities en vrije montage met montagegaten met volledige cirkel, ultradunne blokvorm en installatiemogelijkheid onder willekeurige hoeken. Ontworpen voor smalle, beperkte apparatuurruimte, lay-out met hoge dichtheid en intermitterende uitwerp- en positioneringswerkstations met lichte belasting.

     5 complete submodellen dekken de vereisten voor enkele/dubbele stang, enkel-/dubbelwerkend, vaste/verstelbare slag:

     -- MD: Enkelpolig dubbelwerkend (standaard universeel type)

     -- MSD: Enkelwerkende stang, enkelwerkend (veer uitgeschoven)

     -- MTD: Enkelwerkende stang, enkelwerkend (veer intrekken)

     -- MDD: Dubbelwerkende stang, dubbelwerkend (anti-torsie, geen rotatie)

     -- MDJ: Dubbele stang, dubbelwerkend met verstelbare slag aan de achterkant

Universele kern technische specificatietabel

Structureel ontwerp en kernprestatievoordelen

  1. Volledige 6-richtingsmontage met meerdere posities

     -- Uniforme getapte gaten verdeeld over de voorkant, achterkant, links, rechts, boven- en onderkant van het cilinderlichaam; kan op elk vlak en elke hoek worden bevestigd. Meerdere cilinders naast elkaar en parallel geplaatst, maximaliseren het gebruik van de kastruimte.

  2. Ultradunne lichtgewicht blokbehuizing

     - 30% ~ 50% dunnere wanddikte dan standaard cilinders met ronde behuizing, gegoten lichtgewicht aluminium hoofdbehuizing voor geminiaturiseerd mechanismeontwerp.

  3. Zelfsmerend zuigerstanglager

     - Geïntegreerde zelfsmerende bus met lage wrijving op de zuigerstang, olievrije werking, lange levensduur en stabiele, soepele beweging.

  4. Standaard montagegroeven voor magnetische schakelaars

     -- Speciale trapeziumvormige schuifgroeven aan beide zijden van het cilinderlichaam; eenvoudige montage, demontage en positieverschuiving van magnetische reedschakelaars zonder extra beugels.

  5. Ingebouwde rubberen bufferpad aan de voorkant

     -- Geïntegreerde buffer aan het uiteinde van de stang absorbeert impacttrilling, vermindert het bedrijfsgeluid en beschermt kleine armaturen en werkstukken.

  6. Uitbreidbare varianten met dubbele stang en verstelbare slag

     - MDD dubbele stang: sterke anti-torsieprestaties, nul roterende doorbuiging, stabiele lineaire geleiding onder zijbelasting

     - MDJ verstelbare slag: fijnafstelschroef aan de achterkant voor aanpassing van de slaglimiet, flexibel voor variabele positioneringslengte-eisen

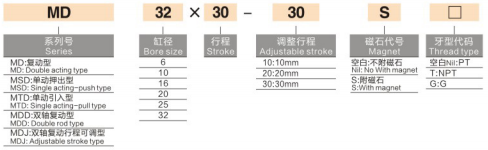

Voltooi de regels voor de naamgeving van modellen

  1. Model 1: Standaard dubbelwerkende MD16×30S met enkele staaf

     -- MD = Seriecode, enkelpolige dubbelwerkende compacte cilinder

     -- 16 = Boringdiameter (mm)

     -- 30 = Basisslaglengte (mm)

     -- S = Ingebouwde magnetische ring (blanco = geen magneet)

  2.Model 2: Verstelbare dubbele stang MDJ20×20-10S

     -- MDJ = Dubbele stang dubbelwerkend met achterslagverstelling

     -- 20 = Boringmaat (mm)

     -- 20 = Vaste basisslag

     -- 10 = Instelbare extra slag (totale slag = 20 + 10 = 30 mm)

     -- S = Ingebouwde magnetische ring, optioneel achtervoegsel

Theoretische uitgangsstuwkrachttabel (eenheid: N)

Stapsgewijze selectiegids en typische toepassingen

  1. Kernregels voor selectiebeoordeling

     -- Prioriteit voor ruimtebeperking: smalle installatieholte, dichte lay-out, montage onder meerdere hoeken → Kies compacte blokcilinders uit de MD-serie

     -- Belastingconditiescreening: Zuivere axiale lichte belasting zonder zijwaartse doorbuiging → Standaard MD enkele stang; Er bestaat zijwaartse torsie / offset zijbelasting → MDD anti-rotatiemodel met dubbele stang

     -- Vraag naar slagaanpassing: Variabele positioneringsbeweging heeft een fijne limiet nodig → MDJ-variant met dubbele stang met verstelbare slag

     -- Positiesignaalfeedback: voeg achtervoegsel S toe met CMSH/DMSH magnetische schakelaar voor PLC-slagdetectie

  2. Typische industriële toepassingsscenario's

     -- 3C- en halfgeleiderautomatisering: opspannen van mini-armaturen, materiaal duwen, krimpen van componenten, nauwkeurige positioneringsstations

     -- Algemene geautomatiseerde uitrusting: werkstukblokkering, stationwisseling, kleine lineaire heen en weer gaande mechanismen

     - Assemblage van huishoudapparatuur en hardware: perspassing van kleine onderdelen, kliksluiting, afgifte van microlijm

     - Verpakkings- en voedselmachines: materiaaltransport met lichte belasting, productklemmen, automatische sorteerscheiding

Samenvatting van één zin

     SOLH MD multi-directionele, vrij te monteren compacte cilinderafdekkingen voor enkele/dubbele stang, enkel-/dubbelwerkende en verstelbare slag MDJ-varianten met volledige 6-zijdige montagegaten, ingebouwde buffer en optionele magnetische ring, ultradun lichtgewicht ontwerp, ideaal voor klemmen, uitwerpen en positioneren met lichte belasting in 3C-, halfgeleider-, verpakkings- en mini-automatiseringsapparatuur.
