Compacte cilinder uit de SDA-serie

SOLH SDA vierkante ultradunne compacte cilinder is een economische compacte pneumatische actuator. De lichaamslengte is slechts 1/2 ~ 1/3 van die van standaard trekstangcilinders en ondersteunt ingebedde installatie om ruimte te besparen. Montageafmetingen zijn uitwisselbaar met de Airtac ACQ- en SMC CQ2-serie. Het biedt uitgebreide varianten: dubbelwerkende, SSA/STA enkele veerretour, SDAD dubbele stang, SDAJ verstelbare slag en SDAS-magneet-uitgeruste modellen. Ingebouwde rubberen bumpers aan beide uiteinden absorberen schokken en verminderen het geluid. In vet opgeslagen afdichting met lage wrijving maakt langdurige olievrije werking mogelijk. Boringmaten φ12 ~ 100 mm, geschikt voor duwen, klemmen en positioneren met korte slag, op grote schaal toegepast in 3C-automatisering, verpakkingsmachines en armaturen als een kosteneffectieve oplossing voor apparatuur met beperkte ruimte.

Stuur onderzoek

Productomschrijving

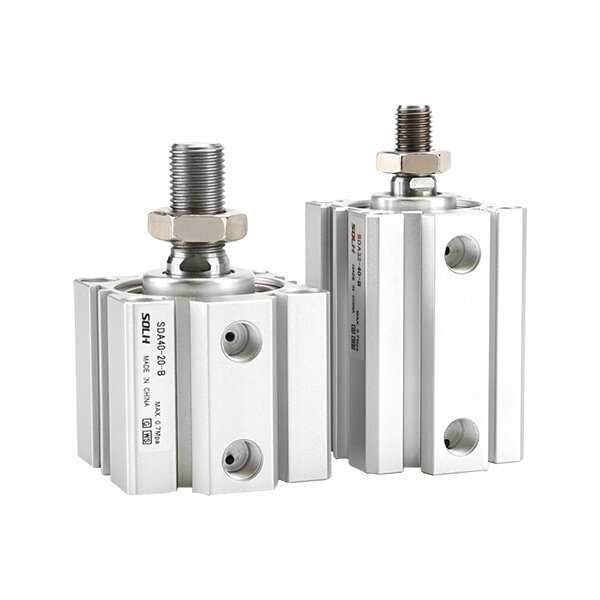

SDA-serie ultradunne compacte pneumatische cilinder

Merk: SOLH van Richge Technology

Productoverzicht

SOLH SDA-serie vierkante ultradunne compacte cilinder, klassieke, economische compacte actuator. Lichaamslengte slechts 1/2~1/3 van de standaard trekstangcilinder. Montagemaat uitwisselbaar met de Airtac ACQ- en SMC CQ2-serie. Geschikt voor duwen, klemmen en positioneren met een korte slag onder beperkte installatieruimte, veel gebruikt in 3C-automatisering, verpakkingsmachines en opspanapparatuur.

Structuur en belangrijkste kenmerken

- Ultradunne vierkante aluminium behuizing, ondersteunt ingebedde installatie om ruimte te besparen;

- Hard geanodiseerde cilinder, verchroomde zuigerstang, slijtvast en corrosiebestendig;

-- Volledige varianten: dubbelwerkend, enkele veerretour, dubbele stang, verstelbare slag, versie met magneet;

-- Ingebouwde rubberen bumpers aan beide uiteinden voor schokabsorptie en geluidsreductie;

- Bidirectionele afdichting met lage wrijving en vetopslag, olievrije lange levensduur;

- Omringende sensorgroeven voor flexibele installatie van magnetische automatische schakelaars.

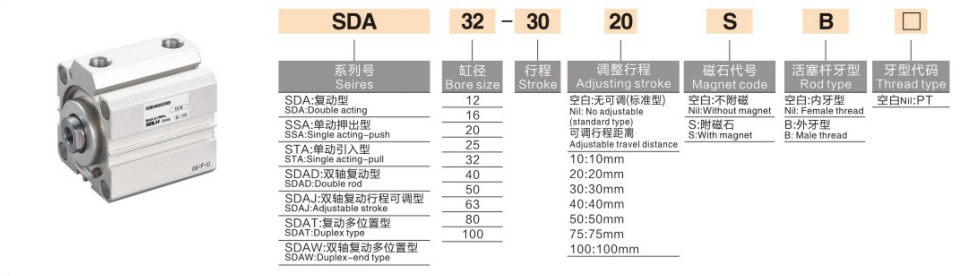

Modelcoderingsregel

1. Voorbeeld: SDA20-50-S-B

-- SDA: serienaam; SSA=veerverlenging; STA=veer intrekken; SDAD=tweelingstaaf; SDAJ=instelbare slag

-- 20: Boring: 12/16/20/25/32/40/50/63/80/100mm

-- 50: Slaglengte 5 ~ 200 mm

-- -S: Ingebouwde magneetring

-- -B: Zuigerstang met buitendraad; blanco=binnendraad

Technische specificaties

Parameter	Specificatie
Boring maat	12~100mm
Bedrijfsdruk	Dubbelwerkend: 0,1 ~ 1,0 MPa; Enkelwerkend: 0,2 ~ 1,0 MPa
Bewijsdruk	1,5 MPa
Temperatuur	Niet-magneet: -5~+70℃; Magneetversie: -5~+60℃
Zuigersnelheid	Dubbelwerkend: 30~500 mm/s; Enkelwerkend: 50 ~ 500 mm/s
Kussen	Vaste rubberen buffer (geen luchtkussenoptie)
Poort draad	M5 / G1/8 / G1/4 / G3/8 / G1/2
Smering	Olievrije werking
Slagtolerantie	≤100 mm: ± 1,0 mm; >100 mm: ± 1,5 mm

Theoretische stuw- en trekkracht @0,5 MPa (enkele hengel)

Boring (mm)	Stuwkracht (N)	Trek (N)	Equivalente horizontale belasting (kg)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

Samenvatting van één zin

SOLH SDA economische ultradunne compacte pneumatische cilinder met een overvloed aan varianten, uitwisselbaar met ACQ & CQ2, ideale goedkope korteslagactuator voor ruimtebesparende automatische klem- en duwtoepassingen.
