Passende serie

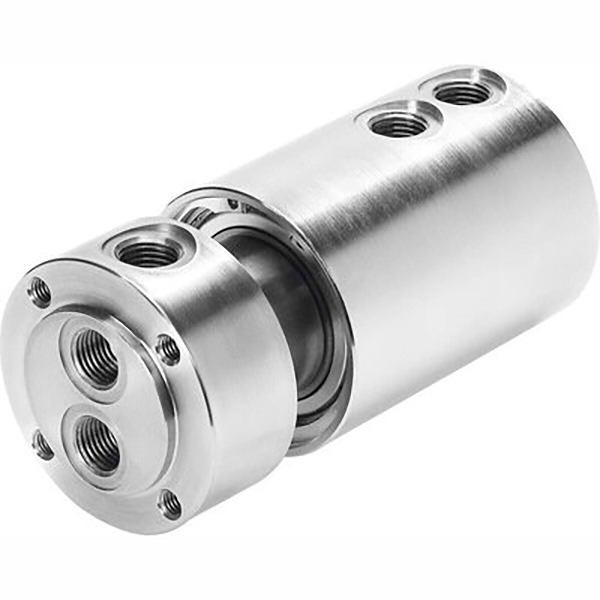

SOLIH GF-serie pneumatische draaikoppeling, 360° roterende luchtdraaikoppeling voor automatisering. Versies met enkele en meerdere doorgangen, vacuüm/positief dubbel gebruik 0,095-1,0 MPa, max. 300 tpm, precisielagerafdichting met laag koppel, behuizing van aluminiumlegering. Poorten M5-G1/2, compatibel met one-touch-fittingen. Ideaal voor draaitafels, indexeerplaten, robotverbindingen, roterende armaturen en roterende pneumatische besturing met meerdere circuits.

SOLH I-type enkele gaffelverbinding voor pneumatisch cilinderstangeinde, goedkope U-gaffel scharnierende connector met ±5° draaiing. Constructie van koolstofstaal / roestvrij staal, binnendraad M10×1,25 M36×2,0 passend bij cilinders met een boring van 32-200 mm, pengat φ10-36 mm. Compatibel met AirTAC/SMC/binnenlandse naamgeving (F M10×1.25I, I 32, CA2 40 I). Ideaal voor duw-trekbelastingen, lineaire geleidingen en kantelmechanismen.

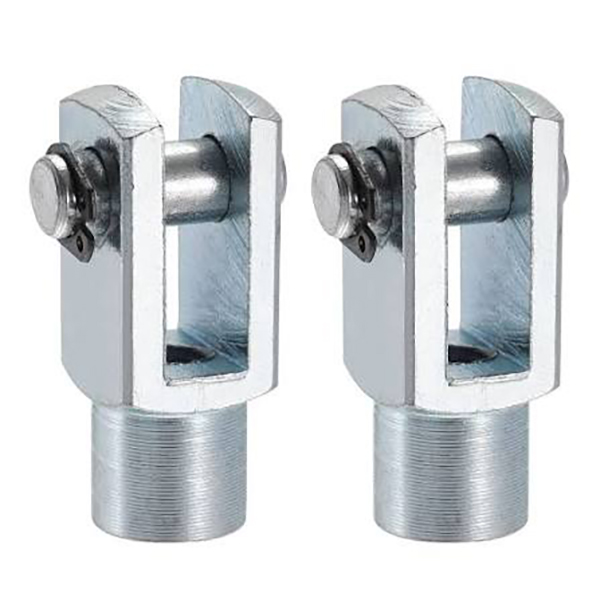

SOLH Y-type gaffelscharnier met dubbele oren voor pneumatische cilinderstangkop, standaard vorkconnector uitwisselbaar met SMC/AirTAC-onderdelen. Binnendraad M10×1,25-M27×2, passend bij boringen van 32-125 mm, pingat φ10-27 mm, ±5° draaiing in één vlak. Koolstofstaal gezwart/gegalvaniseerd of roestvrij staal. Ideaal voor lastnokken met één oor en een hoog draagvermogen in push-pull- en gelede mechanismen.

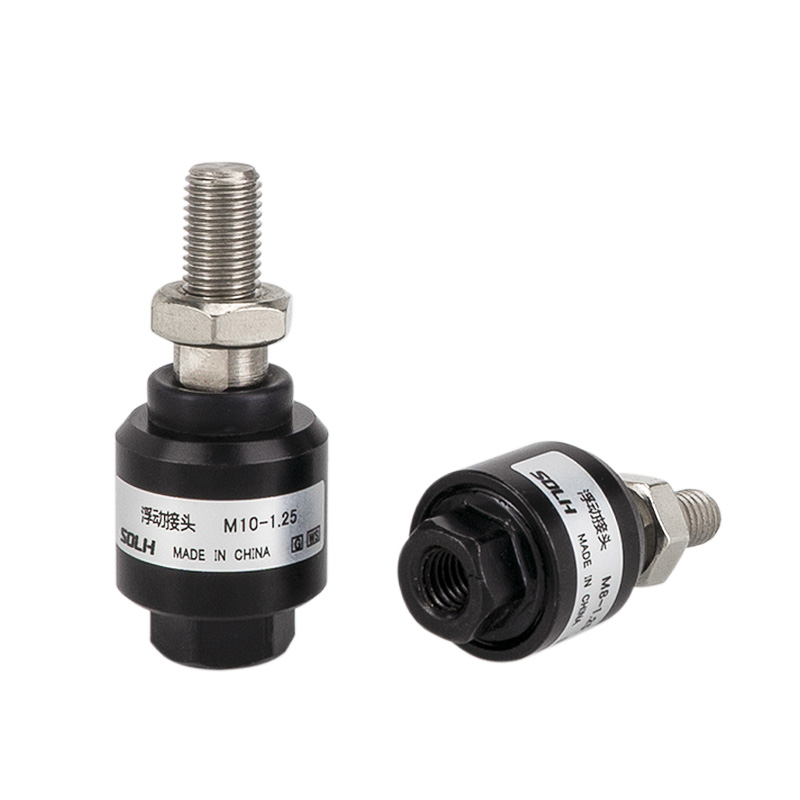

SOLH F-type zwevende verbinding voor pneumatische cilinderstangkop, flexibele kogelkopcompensatieconnector. Absorbeert axiale/radiale verkeerde uitlijning (axiaal ±1,5 mm, hoek ±2°~±5°), elimineert zijdelingse krachten en beschermt cilinderafdichtingen. Schroefdraad M6×1,0-M20×1,5, passend bij boringen van 16-100 mm, geanodiseerd aluminium of roestvrij staal 304. Uitwisselbaar met AirTAC F-serie, SMC JAF/JAHF. Ideaal voor perspassingen, assemblagelijnen en transport met lange slag.

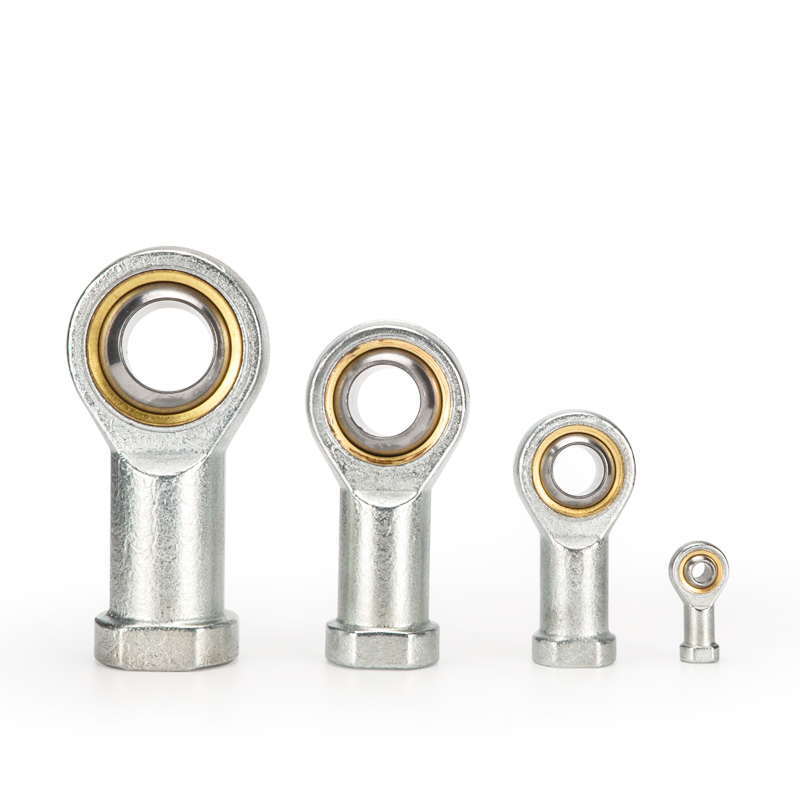

SOLH U-type visoogstangkoplager voor pneumatische cilinderstangkop, 360° universeel scharniergewricht met ±13°~±15° draaiing. Compenseert tot 2 mm coaxiale afwijking, elimineert zijdelingse krachten en beschermt cilinderafdichtingen. Schroefdraad M6×1,0-M27×2, passend bij boringen van 16-125 mm, lagerstaal / zelfsmerend koper / 304 roestvrijstalen opties. AirTAC FU en SMC PHS uitwisselbaar. Ideaal voor hogesnelheids-, excentrische en meerhoekige belastingsmechanismen.

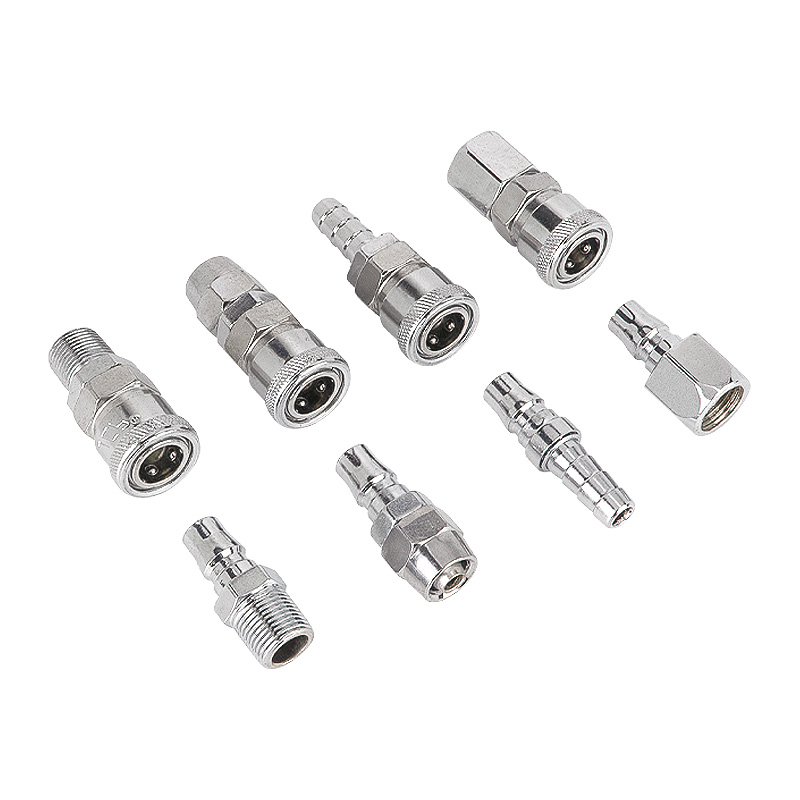

SOLH C-type zelfremmende pneumatische snelkoppeling, zelfremmend ontwerp met stalen kogel voor bediening met één hand. NBR-afdichting, werkdruk 0-1,0 MPa. Vernikkeld staal/kunststof opties. PP10~PP40, PF/PH/SP/SM-serie voor Φ4×6~Φ8×12 PU-buis en G1/4, G3/8, G1/2 schroefdraad. Cross-brand uitwisselbaar met SMC & AirTAC. Op grote schaal gebruikt voor luchtcompressoren, luchtgereedschap en pneumatische leidingen voor vacuümgeneratoren.

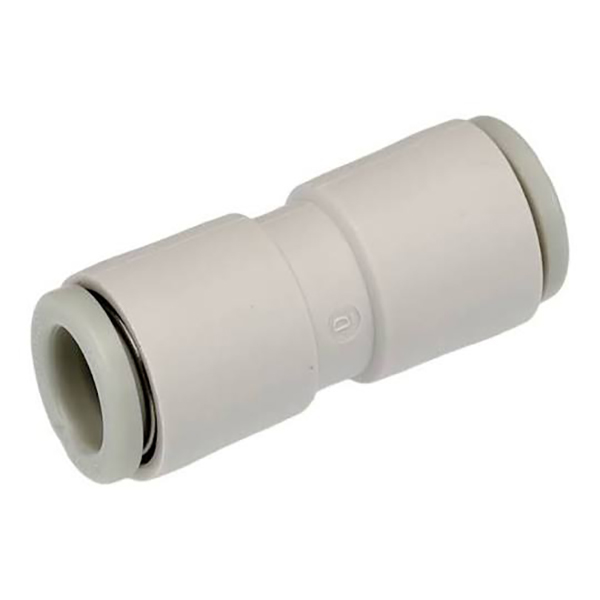

SOLH KQ2H one-touch rechte steekfitting, directe vervanging voor SMC KQ2H. POM-lichaam, vernikkelde messingdraad, NBR-afdichting. Werkt voor perslucht tot 1,0 MPa en vacuüm tot -95 kPa. Omvat Φ2-Φ16 PU/PA-buizen, metrische M & R conische schroefdraad, configuraties met gelijke diameter en reducerende configuraties. Ideaal voor vacuümgeneratoren, microcilinders en pneumatische leidingen met beperkte automatisering.

SOLH KQ2F one-touch push-in fitting, directe vervanging voor SMC KQ2F. Lichaam van vernikkeld messing, NBR-afdichting, werkt voor vacuüm (-0,1 MPa) tot 1,0 MPa perslucht. Eén uiteinde voor PU/PA/FEP/PFA-buis, één uiteinde binnendraad M5/Rc1/8~Rc1/2. Compact draaibaar ontwerp voor leidingen in krappe ruimtes, veel gebruikt op magneetkleppen, cilinders en automatiseringsvacuümcircuits.

SOLH KQ2S one-touch-insteekfitting, directe SMC KQ2S-vervanging. Lichaam van vernikkeld messing, NBR-afdichting, werkt voor vacuüm (-0,1 MPa) tot 1,0 MPa perslucht. Eén uiteinde voor PU/PA-buis, uiteinde met buitendraad en verzonken binnenzeskant, maakt het aandraaien van een inbussleutel in krappe ruimtes mogelijk. Ideaal voor compacte ventieleilanden, pneumatische bedrading met hoge dichtheid en vacuümadsorptiesystemen.
