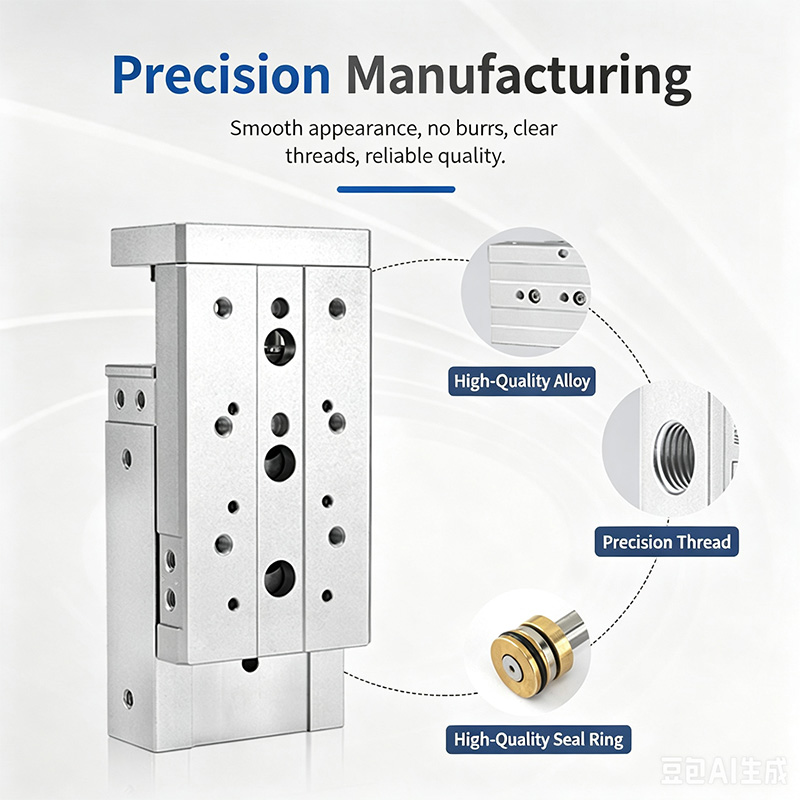

HLS / HLSL-serie precisieschuifcilinder met dubbele as (type kruisrolgeleiding)

Merk:SOLH van Richge Technology

Productpositionering

     SOLH HLS / HLSL-serie precisieschuifcilinder met twee assen maakt gebruik van lineaire geleiding met dwarsrollen als kerngeleidingscomponent. Vergeleken met HLQ recirculerende kogelschuifcilinders levert het een veel hogere stijfheid, superieure herhaalpositioneringsnauwkeurigheid en sterkere weerstand tegen excentrische zijbelastingen, wat perfect aansluit bij zware lasten, ultra-precieze assemblage- en positioneringsautomatiseringsprocessen.

Serieclassificatie: HLS VS HLSL

     -- HLS-standaardtype: cilinderlichaam geïnstalleerd aan één zijde van de slede, compacte totale breedte. Geschikt voor beperkte installatieruimte, middelgrote tot kleine belastingsomstandigheden zonder duidelijke excentrische offsetbelasting.

     -- HLSL Symmetrisch type: Cilinder gecentreerd tussen twee parallelle dwarsrolgeleiders, uniforme krachtverdeling, aanzienlijk verbeterde stijfheid en zwaar draagvermogen. Eerste keuze voor zware belasting, excentrische belasting en werkscenario's met ultrahoge precisie.

Tabel met kerntechnische specificaties

Structurele en kernprestatievoordelen

  1. Lineaire kruisgeleider (rollijncontactontwerp)

     - Lijncontactlagerstructuur zorgt voor extreme stijfheid, uitstekende rechtheid en anti-rotatieprecisie, sterke slagvastheid en stabiele werking onder zware belasting. Geïntegreerd geleidesledeontwerp uit één stuk met ultralage wrijving, ultrasoepele beweging en langere onderhoudscyclus.

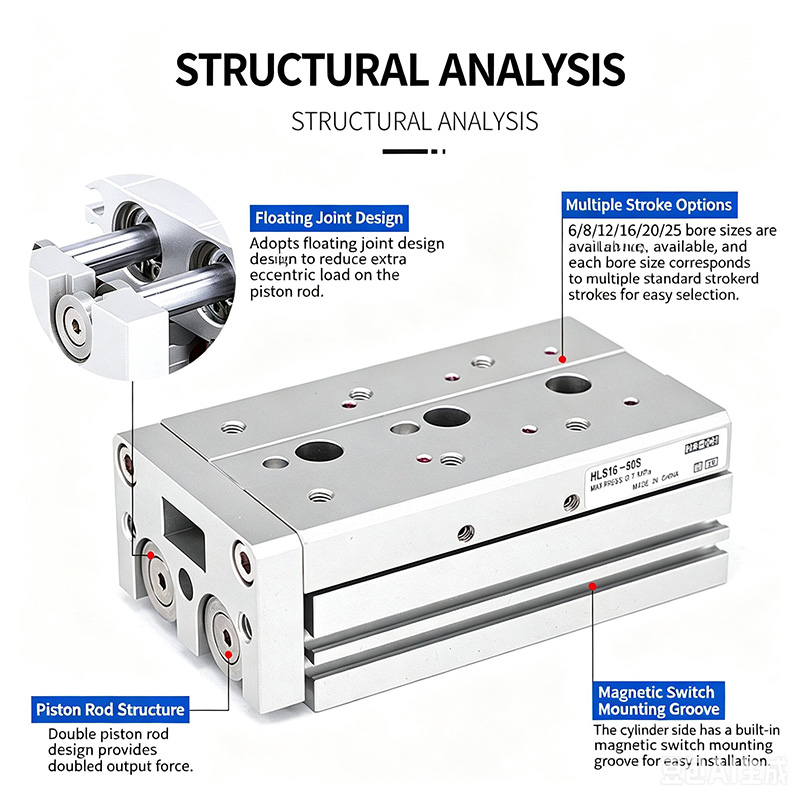

  2. Ingebouwde drijvende verbinding

    -- De elastische zwevende verbinding tussen de zuigerstang en het schuifplatform compenseert de laterale kracht en het excentrische koppel, waardoor doorbuiging van de zuigerstang en schade door overbelasting worden vermeden.

  3. Dubbele parallelle zuigerstangen

    - Dubbele stuwkracht, uitstekende anti-torsieprestaties, handhaaft een hoge positioneringsnauwkeurigheid onder belaste toestand.

  4. Multidirectionele universele montage

     -- Getapte montagegaten aangebracht op bodem-, voor- en zijoppervlakken voor installatie in 3 richtingen; precisie-pingaten voorbewerkt op de basis voor snelle, nauwkeurige positionering.

  5. 3-zijdige montageoppervlakken voor gereedschap

     -- Getapte bevestigingsgaten op de boven- en voorkant van de slede, lokalisatiepengaten op het bovenvlak van de slede om herhaalbare positioneringsnauwkeurigheid van de mal te garanderen.

  6. Voorbewerkte sensorinstallatiegroeven

     -- Standaard schuifsleuven aan cilinderzijde voor flexibele installatie en positie-aanpassing van magnetische schakelaars.

  7. Gediversifieerde buffer- en limietstopopties

     -- Vaste luchtbuffer, verstelbare luchtbuffer (A/AS/AF), hydraulische schokdemperbuffer (B/BF) en meerdere externe mechanische eindaanslagblokken zijn optionele combinaties.

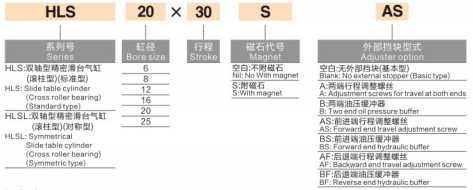

Standaardmodelnaamgevingsregel

  1. Voorbeeldmodel: HLS20×30SAS

     -- HLS = Standaard zijcilinderserie; HLSL = Symmetrisch gecentreerde serie met hoge stijfheid

     -- 20 = Cilinderboringdiameter (mm)

     -- 30 = Nominale slaglengte (mm)

     -- S = Ingebouwde permanente magnetische ring (standaard fabrieksconfiguratie)

     -- A = Verstelbare luchtbuffer aan beide uiteinden

        AS = Verstelbare luchtbuffer alleen aan het voorwaartse slageinde

        AF = Verstelbare luchtbuffer alleen aan het einde van de terugslag

     -- B = Hydraulische oliebuffer aan beide uiteinden

        BF = Hydraulische oliebuffer alleen aan het einde van de terugslag

Theoretische uitgangsstuwkrachttabel (eenheid: N)

Selectierichtlijnen en typische toepassingsscenario's

  1. Selectiesuggesties

     -- HLS-standaardmodel: compacte installatieruimte, middelgrote tot kleine belasting, geen duidelijke excentrische offsetbelasting

     -- HLSL Symmetrisch model: prioriteitsselectie voor zware belasting, excentrische zijbelasting, ultrahoge stijfheid en ultraprecieze positioneringsvereisten

  2. Typische industriële toepassingen

     -- Precisiemontage, automatische positionering, pneumatische klemming en werkstukoverdrachtstations

     -- Productielijnen voor halfgeleiders en elektronische automatisering

     -- Uiterst nauwkeurige testinspectie-instrumenten, medische automatiseringsapparatuur, bevestigingsmechanismen voor werktuigmachines

Samenvatting van één zin

     SOLH HLS/HLSL dwarsrol-schuifcilinder met dubbele as maakt gebruik van zeer stijve lijncontact-kruisrolgeleiding met dubbele standaard/symmetrische varianten, uitgerust met optionele lucht/hydraulische buffer en anti-excentrisch zwevend gewrichtsontwerp, de premium heavy-duty ultra-precieze lineaire actuator voor halfgeleider-, medische en hoogbelaste precisie-automatiseringsapparatuur.
