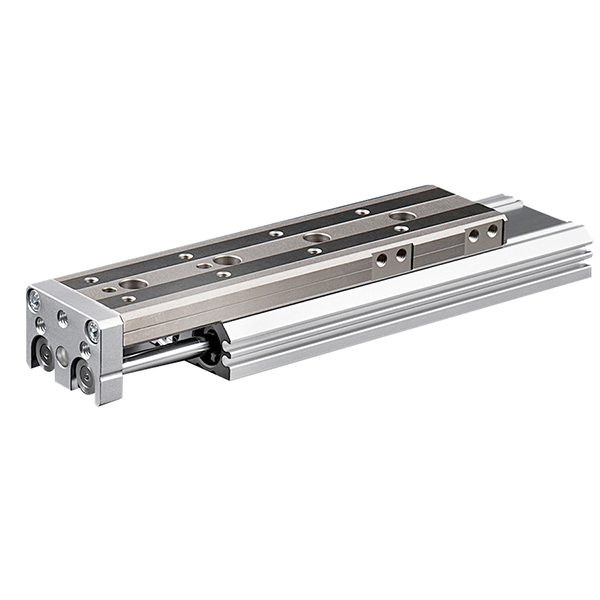

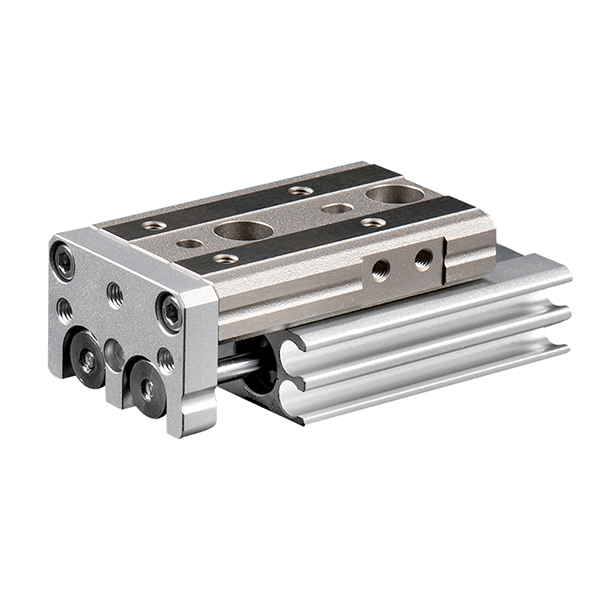

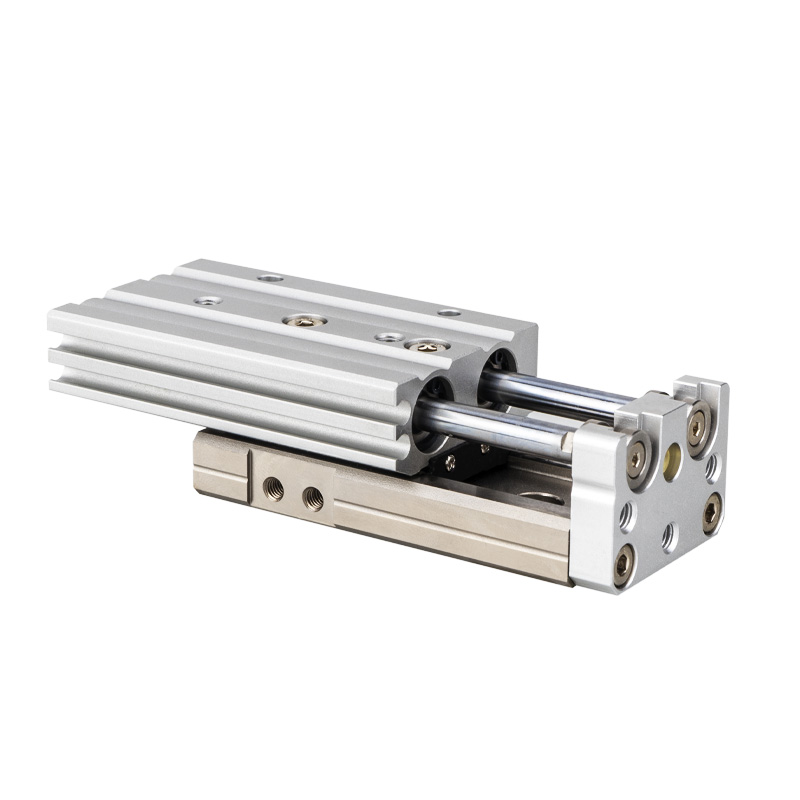

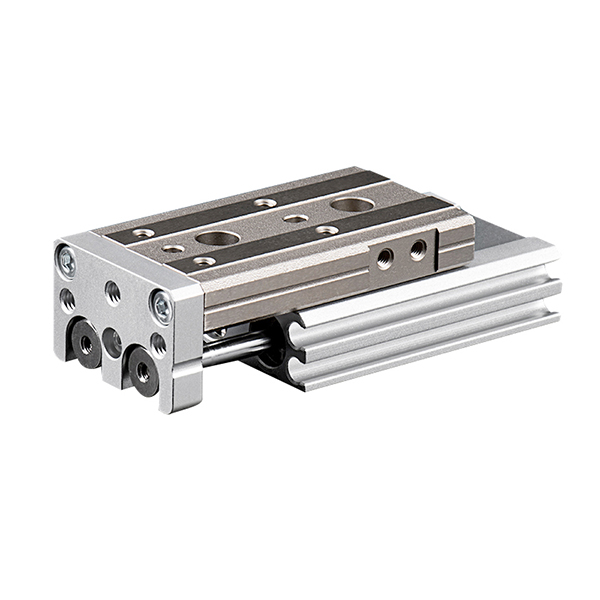

MXQ-serie pneumatische schuiftafel | Recirculerende kogelgeleider / economisch type

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MXQ-serie is een voordelige compacte pneumatische schuiftafel met een aandrijfsysteem met dubbele zuiger en recirculerende kogelgeleiderails. Door gebruik te maken van een ultradunne en lichtgewicht geïntegreerde structuur, levert het een stabiele lineaire beweging met gemiddelde precisie en een herhalingsnauwkeurigheid van ±0,02 mm. Als kosteneffectief alternatief voor de traditionele combinatie van “cilinder + externe geleiding” verlaagt het de apparatuurkosten aanzienlijk, terwijl de betrouwbare bedrijfsprestaties behouden blijven. Ideaal voor algemene geautomatiseerde handling en standaard scenario's voor precisieassemblage, het is de geprefereerde lineaire aandrijfoplossing voor massa-geautomatiseerde productielijnen.

Kernstructuur en werkingsprincipe

     -- Dubbelwerkende dubbelwerkende aandrijving: Uitgerust met een structuur met dubbele zuiger die dubbel zoveel uitgangskracht levert als eencilinder-sledes met dezelfde boring. Het zorgt voor een synchrone en stabiele lineaire beweging zonder slingering of afbuiging tijdens hoogfrequente cyclische werking.

     -- Recirculerende kogelgeleiderail: Maakt gebruik van een niet-voorgeladen recirculerend kogelgeleidingsontwerp, met een soepele beweging bij lichte belasting en lage productiekosten. Het handhaaft een stabiele nauwkeurigheid van ± 0,02 mm herhaalde positionering en voldoet volledig aan de automatiseringsvereisten met gemiddelde precisie.

     -- Ultradun en lichtgewicht geïntegreerd lichaam: De geïntegreerde cilinder- en schuiftafelstructuur is 10% lager in hoogte en 22% lichter in gewicht dan de MXS-serie, waardoor een compactere installatie-indeling wordt gerealiseerd voor apparatuur met beperkte ruimte.

     -- Flexibele driezijdige montage: Ondersteunt bodem-, zij- en axiale drierichtingsbevestiging met vooraf ingestelde pingaten voor nauwkeurige positionering. Het vereenvoudigt de installatie- en positioneringsprocedures ter plaatse, waardoor de algehele montage-efficiëntie wordt verbeterd.

     -- Ingebouwd magnetisch inductieontwerp: Standaard interne magnetische ring met gereserveerde montagegroeven aan de zijkant voor magnetische schakelaars uit de D-M9□- en A93-serie. Het verzonken montageontwerp vermijdt structurele interferentie en zorgt voor een stabiele positiesignaalfeedback.

 Volledige modelcoderingsregel

   1. Modelvoorbeeld: MXQ16-50AS-M9BW

   2. Voorbeeld van standaardorderreferentie

     -- MXQ20-75A-FR-M9NL: Boring 20 mm, slag 75 mm, dual-end slagverstelling, axiale leidingen, PNP magnetische schakelaar met 3 m draadlengte

Algemene kerntechnische specificaties

Referentiediagram uitgangskracht en belasting (@0,5 MPa, horizontale installatie)

Opmerking: Het laadvermogen neemt af bij een langere slag en een hogere bedrijfssnelheid; veiligheidsfactor ≥2; verticale belasting vereist verificatie van het toegestane koppel

Toepassingsscenario's en productselectievergelijking

   1. Prioritaire toepassingsscenario's voor de MXQ-serie

     --  Algemene geautomatiseerde afhandeling: Perfect voor de cyclische overdracht van kleine elektronische onderdelen, terminals, plastic componenten en lichtgewicht modulaire armaturen met standaard precisie-eisen.

     -- Kostengevoelige automatiseringsprojecten: Als kosteneffectief alternatief voor de zeer nauwkeurige MXS-serie verlaagt het de totale uitrustingskosten met meer dan 30%, terwijl de basisprestaties stabiel blijven.

     -- Ultracompacte ruimte-indeling: Heeft een lagere lichaamshoogte en een lager gewicht dan MXS-glijbanen, waardoor verticale installatieruimte wordt bespaard voor zeer compacte geautomatiseerde apparatuur.

     -- Middelhoge precisie bij lichte belasting: Ideaal voor werkomstandigheden met een positioneringsbehoefte van ±0,02 mm en geen vereisten voor hoge stijfheid of zware koppelweerstand.

     -- Hoogfrequent fietsen met korte slagen: Betrouwbaar voor herhaald gebruik op lange termijn binnen een korte slag van 10 ~ 50 mm, waardoor traditionele combinaties van gedeelde cilinders en externe geleiding effectief worden vervangen.

   2.MXQ versus MXS versus MXH | Vergelijking van kern SMC-schuiftafels

Professionele selectie kernpunten

     -- Boringmaat passend: Selecteer de juiste boring volgens het gewicht van het werkstuk en de installatierichting. Controleer de horizontale belasting binnen 50% van de nominale waarde en de verticale belasting binnen 25% van de nominale waarde om een ​​stabiele werking op de lange termijn te garanderen.

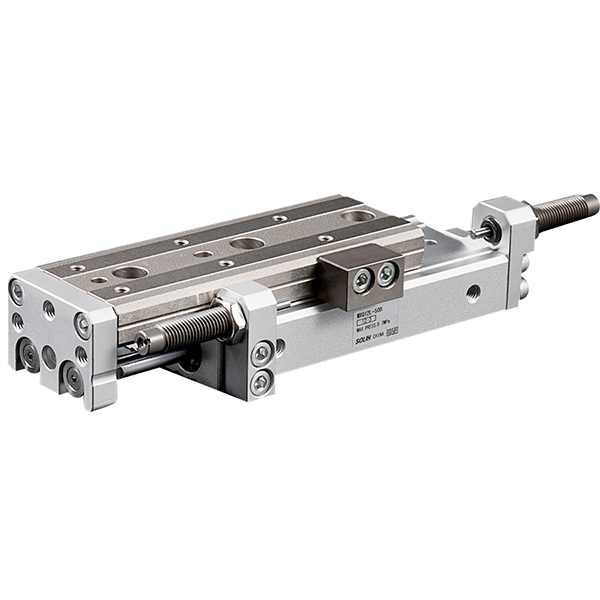

     -- Slagselectie en margereservering: Reserveer een slagmarge van 5~10 mm tijdens de modelselectie. Gebruik het achtervoegsel voor fijnafstelling AS/AT/A (0~5 mm trimmen) als nauwkeurige slagkalibratie vereist is.

     -- Flexibele montageselectie: Bodemmontage voor horizontale materiaalhantering; zijmontage voor zijdelingse vaste installatie; axiale montage voor stapelen op de Z-as en assemblage van meerlaagse apparatuur.

     -- Optimalisatie van bufferconfiguratie: Standaard rubberen buffer voor conventionele werking op lage snelheid. Installeer een optionele hydraulische buffer wanneer de bedrijfssnelheid hoger is dan 300 mm/s of het laadgewicht hoger is dan 5 kg (niet van toepassing op MXQ6-model).

     -- Positiedetectieconfiguratie: Compatibel met M9B/M9N/A93 magnetische schakelaars. Dubbelzijdige ingebedde groeven ondersteunen de installatie van dubbele schakelaars om nauwkeurige signaalfeedback ter plaatse te realiseren.

Samenvatting van één zin

     De voordelige pneumatische schuiftafel uit de SOLH MXQ-serie maakt gebruik van een lichtgewicht recirculerende kogelgeleider en een geïntegreerde structuur met dubbele zuiger, met een ultralicht dun lichaam, ± 0,02 mm stabiele gemiddelde precisie en lage kosten, en dient als de beste kosteneffectieve vervanging voor traditionele cilinder-geleidercombinaties voor algemene industriële automatisering en licht-precieze assemblage.
