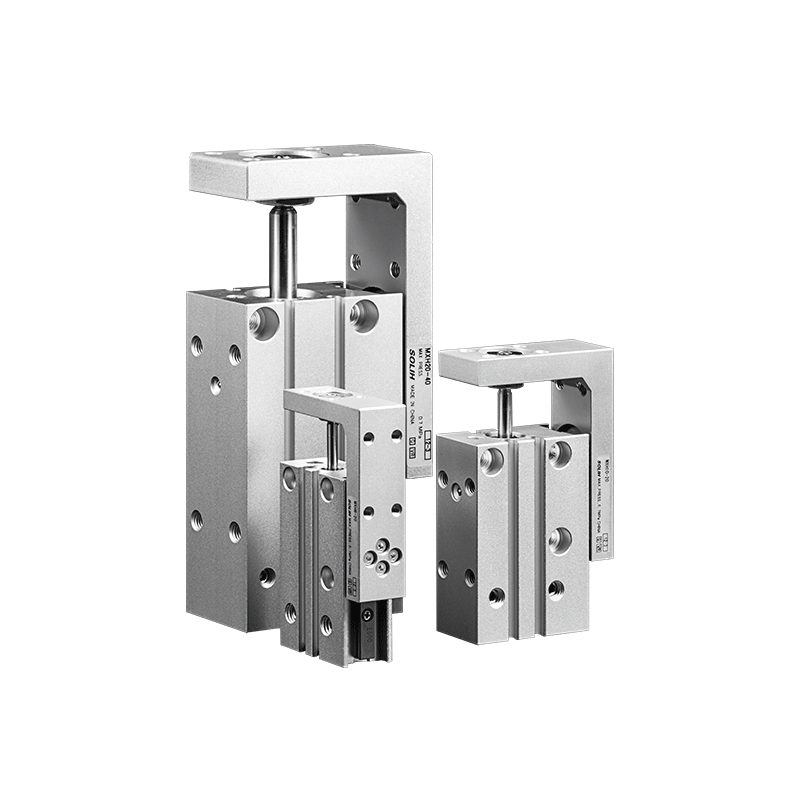

MXH-serie compacte smalle pneumatische schuiftafel met lange slag

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MXH-serie is een compacte pneumatische schuiftafel van het smalle type, uitgerust met een lineair geleidingssysteem met circulerende kogels. Het integreert een lichtgewicht ontwerp, hoge stijfheid en verlengde slagprestaties tot 60 mm, en beschikt over een ultra-smalle carrosseriebreedte die aanzienlijke installatieruimte bespaart. Met uitstekende anti-doorbuigingsbelastingscapaciteit en medium nauwkeurige positioneringsmogelijkheden, is het speciaal geoptimaliseerd voor zij-aan-zij installatie van meerdere sledes en precisieoverdrachtsoperaties in geautomatiseerde scenario's met extreem beperkte ruimte, en dient het als een ideale micro-lineaire aandrijfoplossing met lange slag voor 3C-elektronica en precisieautomatisering.

Kernstructuur en ontwerpkenmerken

     --  Dubbele zuiger aandrijfstructuur: Maakt gebruik van de dubbelwerkende rijmodus met dubbele zuiger, levert een stabiele uitgangskracht en uitstekende synchrone werkingsprestaties, waardoor een consistente lineaire beweging wordt gegarandeerd tijdens hoogfrequent cyclisch werk.

     --  Oneindige circulerende kogelgeleiderail: Uitgerust met eindeloze lineaire geleidingsrails met circulerende kogels, met een hoge structurele stijfheid en uitstekende lineaire bewegingsstabiliteit. De bewegingsparallelliteit wordt gecontroleerd binnen 0,05 mm voor korte slagen, waardoor bewegingsjitter en afwijkingen effectief worden vermeden.

     -- Ultrasmalle compacte behuizing: Geoptimaliseerde structuur met smalle breedte, veel slanker dan traditionele schuiftafels uit de MXQ- en MXS-serie, die een dichte zij-aan-zij opstelling van meerdere schuiftafels perfect ondersteunen om het gebruik van de apparatuurruimte te maximaliseren.

     -- Superieure anti-offset laadcapaciteit: Het toegestane koppel is ongeveer 6 keer dat van de traditionele MXU-serie, met een aanzienlijk verbeterde weerstand tegen excentrische belasting en cantileverbelasting, en past zich aan complexe unilaterale krachtomstandigheden aan.

     --  Multidirectionele flexibele installatie: Ondersteunt 4-voudige montage met dwarse gaten/schroefdraadgaten en longitudinale draadgaten. In combinatie met het driezijdige leidingontwerp voldoet het aan diverse installatie- en leidingindelingsvereisten voor smalle en gestapelde apparatuurstructuren.

     -- Universele sensoraanpassing: Standaard ingebouwde magnetische ring, met dubbelzijdige sensorgroeven die compatibel zijn met magnetische schakelaars uit de D-M9□- en A93-serie, waardoor nauwkeurige slagpositiedetectie en signaalfeedback worden gerealiseerd.

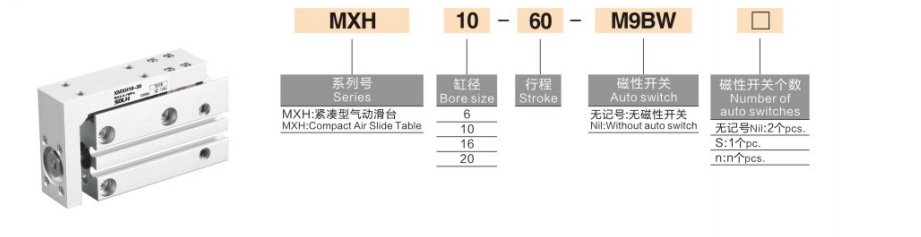

Volledige modelcoderingsregel

   1. Modelvoorbeeld: MXH16-50Z-M9NL

   2. Voorbeeld van standaardorderreferentie

     --  MXH10-30-M9BW: Boring 10 mm, slag 30 mm, NPN magnetische schakelaar met 1 m draadlengte

Kern technische specificaties

Uitgangskracht en belastingreferentiegrafiek (@0,5 MPa)

Veiligheidsfactor ≥2; Verticale belasting vereist verificatie van het toegestane koppel

Toelaatbare koppelspecificatie (anti-offset laadvermogen, N·m)

Toepassingsscenario's en productselectievergelijking

   1. Prioritaire toepassingsscenario's voor de MXH-serie

     --  Uiterst ruimtebeperkte apparatuur: Het ultraslanke ontwerp van de behuizing ondersteunt dichte zij-aan-zij installatie van meerdere schuiftafels, waardoor het perfect past in geminiaturiseerde geautomatiseerde apparatuurinterieurs.

     --  Middellange-precieze operaties met lange slag: Maximale slag tot 60 mm met een herhalingsnauwkeurigheid van ± 0,02 mm, die de positioneringsstabiliteit van gewone pneumatische cilinders ruimschoots overtreft en voldoet aan de vereisten voor overdracht met gemiddelde precisie en lange reizen.

     --  Hoogfrequente overdracht met lichte belasting: Ideaal voor het cyclisch hanteren en positioneren van elektronische componenten, terminals, kleine plastic onderdelen en precisiegereedschapsarmaturen.

     --  Arbeidsomstandigheden tegen offsetbelasting: Uitstekende koppelweerstand maakt een stabiele werking mogelijk onder unilaterale kracht en cantilever-installatiescenario's, waardoor doorbuigings- en jitterproblemen van gewone glijplaten worden opgelost.

Vergelijking MXH versus MXQ versus MXS-serie

Richtlijnen voor professionele selectie

     --  Boringmaat passend: Beheers horizontale belasting binnen 50% van de nominale waarde en verticale belasting binnen 25% van de nominale waarde, met een gegarandeerde veiligheidsfactor van niet minder dan 2 om een ​​stabiele werking op lange termijn te garanderen.

     -- Reservering van een beroerte: Reserveer een slagmarge van 5~10 mm tijdens selectie; de maximale standaardslag van de MXH-serie is 60 mm om impact te voorkomen en de levensduur te verbeteren.

     -- Selectie van montagemodus: Kies voor dwarsmontage voor een zeer smalle ruimte-indeling; gebruik longitudinale montage voor gestapelde en meerlaagse installatiescenario's om totale apparatuurruimte te besparen.

     -- Bufferoptimalisatie: Uitgerust met een hydraulische buffer wanneer de bedrijfssnelheid hoger is dan 300 mm/s of het laadgewicht hoger is dan 3 kg, waardoor de impact en trillingen op de terminal effectief worden verminderd.

     -- Sensorconfiguratie: Sensorgroeven aan twee zijden ondersteunen de installatie van dubbele magnetische schakelaars, waardoor nauwkeurige detectie ter plaatse van zowel uitschuif- als terugtrekbewegingen wordt gerealiseerd voor positiebewaking van de volledige slag.

Samenvatting van één zin

     De smalle compacte pneumatische schuiftafel uit de SOLH MXH-serie heeft een ultrasmalle behuizing, hoge koppelweerstand, 60 mm lange slag en ± 0,02 mm gemiddelde precisie, met montage in 4 richtingen en olievrije werking, wat de optimale kosteneffectieve oplossing is voor dichte installatie en hoogfrequente precisieoverdracht met lichte belasting in kleine geautomatiseerde ruimtes.
