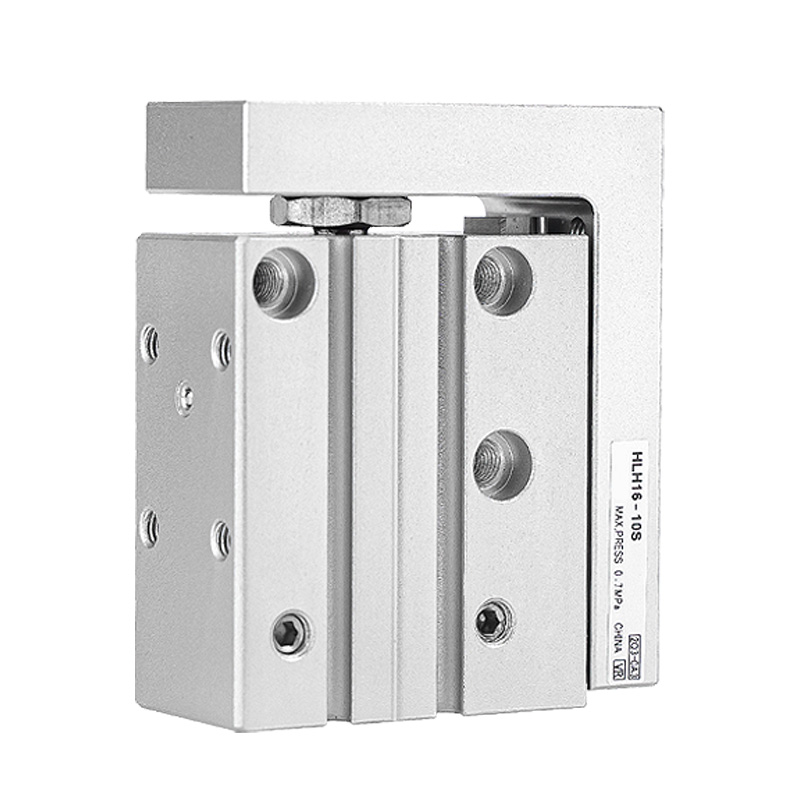

Precisie lineaire schuifcilinder uit de HLH-serie

HLH-serie precisie-lineaire schuifcilinder (recirculerende kogelgeleider)

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH HLH-serie is een lineaire schuifcilinder met laag profiel, uitgerust met een geïntegreerde, aan de zijkant gemonteerde L-vormige lineaire recirculerende kogelgeleiderail. Met een ultradun, slank ontwerp om installatieruimte te besparen, is het speciaal ontwikkeld voor precisiemontage, positionering bij lichte belasting en automatiseringsapparatuur met beperkte montageruimte.

Serieoverzicht

     -- Seriecode: HLH (ontwerp met enkele zijrail, geen symmetrische variant met dubbele rail)

     - Geleidingssysteem: aan de zijkant gemonteerde lineaire recirculatiekogelgeleider (geïntegreerde L-type rail)

     - Bedieningstype: dubbelwerkende heen en weer bewegende cilinder

     -- Toepasselijk medium: Schone perslucht (filtratieprecisie ≥40 μm)

     -- Belangrijkste concurrentievoordelen: ultradun profiel, montagegaten in 4 richtingen, luchtpoortindeling in 3 richtingen, uitstekend ruimtegebruik

Tabel met kerntechnische specificaties

Structurele en prestatievoordelen

  1. Geïntegreerde L-type recirculerende kogelgeleiderail aan de zijkant

     De uit één stuk bestaande rail- en sledeconstructie zorgt voor superieure rechtheid en anti-rotatieprecisie; De ultradunne behuizing vermindert de totale installatiebreedte aanzienlijk.

  2. Universele 4-weg montage-indeling

     Montage-tapgaten aangebracht aan de onder-, zij-, voor- en achterkant van de hoofdbehuizing; flexibele bevestiging vanuit vier richtingen, passend bij de complexe, compacte apparatuurindeling.

  3. Flexibele 3-weg luchtpoortconfiguratie

     Luchtinlaat-/uitlaatpoorten beschikbaar aan de achterkant, zijkant en voorkant; Zeer vrije leidingopstelling voor een nette en opgeruimde circuitgeleiding.

  4. Montageoppervlakken voor dubbele armatuur

     Getapte gaten voor gereedschapsmontage op zowel het bovenoppervlak als de voorkant van de slede; positioneringspingaten op het bovenvlak om een ​​nauwkeurige positionering van de mal te garanderen.

  5. Voorbewerkte sensorgroeven

     Standaard schuifsleuven aan beide zijden van het cilinderlichaam voor eenvoudige installatie en verstelbare positionering van magnetische reedschakelaars.

  6. Ingebouwde drijvende verbinding

     De zwevende verbinding tussen de zuigerstang en de slede van de slede elimineert zijdelingse belastingsspanningen en beschermt de interne zuigerconstructie tegen doorbuigingsschade.

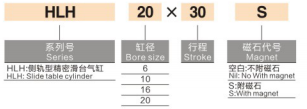

Naamgevingsregel voor modelcodes

   1. Voorbeeld: HLH16×30S

     -- HLH: Seriecode voor dunne schuifcilinder van het zijhek

     -- 16: Diameter cilinderboring (mm)

     -- 30: Nominale slaglengte (mm)

     -- S: Ingebouwde permanente magnetische ring (standaard fabrieksconfiguratie)

Theoretische uitgangskrachttabel (eenheid: N)

Richtlijnen voor modelselectie en typische toepassingen

  1. Selectie Kernpunten

     -- Prioriteit vanwege ruimtebeperking: kies voor HLH als de installatieruimte extreem beperkt is en een ultradunne actuator met smalle schuif vereist is.

     - Belastingskarakteristiek: geschikt voor lichte heen en weer gaande beweging zonder duidelijke excentrische zijbelasting, hoge vraag naar herhaalpositioneringsnauwkeurigheid.

     -- Vergelijking met HLQ-serie: HLH dunner en ruimtebesparend; HLQ dubbele rail met hogere stijfheid en groter laadvermogen.

  2. Typische industriële toepassingsscenario's

     -- Precisie-assemblageapparatuur voor de productie van 3C-elektronica en halfgeleiders

     -- Mini geautomatiseerde testmallen en inspectiestations

     -- Lichte precisie-klem-, duw- en positioneringsmechanismen

     -- Heen en weer bewegende lichtbelaste bewegingseenheden geïnstalleerd in smalle compacte machines

Samenvatting van één zin

     SOLH HLH ultradunne L-rail lineaire schuifcilinder aan de zijkant met recirculerende kogelgeleider, ondersteunt 4-weg montage en 3-weg luchtpoortindeling met standaard ingebouwde magnetische ring, de ideale pneumatische actuator met precisiepositionering bij lichte belasting voor 3C- en halfgeleiderautomatiseringsapparatuur met beperkte ruimte.
