We are committed to developing Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker that are closer to the needs of consumers and provide consumers with better products. We always take rewarding society as a blessing . Our company takes our enterprise reputation and staff quality ahead of enterprise development as our development guarantee. We insist on the idea of science and technology is the first productive force. With our technical skils, efficient management and high-quality products, we have won praise from our customers with our cost-effective goods.

Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

FK (R) N12-12D indoor load break switch Switch Load Breaker isolator isolaatschakelaar

FKN12-12D/630-20 Indoor AC Hoogspanningsbelastingsschakelaar is een driefasige hoogspanningsschakelaar met een nominale spanning van 12 kV en een nominale frequentie van 50Hz. Het wordt gebruikt voor het schakelen van laadstroom, gesloten-lusstroom, no-load transformator en kabellaadstroom, uit gecombineerde kortsluitstroom. De belastingsschakelaar uitgerust met de aardingsschakelaar kan de kortsluitingsstroom weerstaan. En m-ail worden gebruikt in de stroomverdelingsstation en industriële elektrische apparatuur waarbij driefasige gesloten luscircuit of bodem voedingssysteem voor controle en bescherming.

Bekijk meer >> Stuur onderzoek >>

12KV drie posities laadbreukschakelaar met bewegende pasvorm voor SF6 geïsoleerde switchgear

We zijn toegewijd aan het ontwikkelen van laadschakelaar, outdoor hoogspanning auto -recloser, indoor spanningsvacuümbreker die dichter bij de behoeften van consumenten liggen en consumenten betere producten bieden. We nemen altijd de belonende samenleving als een zegen en nemen de welvaart en revitalisering van het moederland als onze eigen verantwoordelijkheid. Ons bedrijf neemt onze enterprise -reputatie en personeelskwaliteit voorafgaand aan de ontwikkeling van ondernemingen als onze ontwikkelingsgarantie. We staan erop dat het idee van wetenschap en technologie de eerste productieve kracht is. Met onze technische skils, efficiënte management en hoogwaardige producten hebben we lof gewonnen van onze klanten met onze kosteneffectieve goederen. LYL-12-serie, geschikt voor driefasige AC 50Hz, met een nominale spanning van 12kV, Het beschikt over een robuust ontwerp, uitstekende boogprestaties en betrouwbare werking onder harde rasteromstandigheden. LYL-12T-laadschakelaar voldoet aan de relevante vereisten van GB3804-2004 "3.6KV ~ 40,5kV Hoogspanning AC Load Switch" en GB16926-1997 "AC Hoogspanningsbelastingsschakelaar Combinatie van combinatie van laadschakelaars". Hoofdcircuit: 630A-20KA (4S), 25KA (3S); Mechanisch leven: 5000 keer; Aardingscircuit: 20Ka (2S); Mechanisch leven: 2000 keer.

Bekijk meer >> Stuur onderzoek >>

24KV indoor hoogspanning luchtbelastingbreuk en combinatie van zekeringcombinatie

We zijn toegewijd aan het ontwikkelen van laadschakelaar, outdoor hoogspanning auto -recloser, indoor spanningsvacuümbreker die dichter bij de behoeften van consumenten liggen en consumenten betere producten bieden. We nemen altijd de belonende samenleving als een zegen en nemen de welvaart en revitalisering van het moederland als onze eigen verantwoordelijkheid. Ons bedrijf neemt onze enterprise -reputatie en personeelskwaliteit voorafgaand aan de ontwikkeling van ondernemingen als onze ontwikkelingsgarantie. We staan erop dat het idee van wetenschap en technologie de eerste productieve kracht is. Met onze technische skils, efficiënte management en hoogwaardige producten hebben we lof gewonnen van onze klanten met onze kosteneffectieve goederen. FKRN-24D Wanneer de load break-schakelaar uitrust met hoge spanningsstroom beperkte zekering (met spits), komt het tot een laadbeenschakelaar en combinatie van het combinatie van zekering, als beschermende en bedieningsapparatuur voor transformatoren, kabel- en overheadbedrading. Wanneer een fase of meerfasenzekering samensmelt, laadt u automatische remmen van de brakschakelaar driefasig. Deze serie load break -switch is vooral van toepassing in het platteland, stedelijke terminal onderstation en geprefabriceerde onderstations, evenals ringnetwerkvoeding.

Bekijk meer >> Stuur onderzoek >>

FN7-12-serie 12kV indoor hoogspanningsbelastingschakelaar en combinatie van zekeringcombinatie

FN7 -serie Load Break -schakelaar, wordt over het algemeen geleverd met het veermechanisme voor het inschakelen en UIT de optie voor het aanbod, maar de vacuümstroomonderbreker is ook beschikbaar. Natuurlijk is de optie met vacuümstroombreker duurder. De keuze tussen deze twee hangt volledig af van de klant. Load break -schakelaar met vacuümstroomonderbreker is betrouwbaarder optie. FN7 36KV laadbreukschakelaar met zekeringcombinatie AC Hoogspanning。 De FN7-12DR-type Indoor AC Hoogspanning Load Switch is geschikt voor AC 50Hz, nominale spanning 12KV driefasige AC-vermogenssysteem Aangezien het verbreken van eventuele belastingsstroom en kortsluitstroomgebruik, kan het opbreken van een combinatie van elektrische kortsluitingsstroom worden gebruikt als beschermingsdoeleinden. Onze producten zijn vervaardigd met behulp van premium materialen en geavanceerde productieprocessen, waardoor uitzonderlijke duurzaamheid en betrouwbaarheid in verschillende industriële omgevingen zorgt. Met jarenlange ervaring en technologische innovatie voldoen onze Switchgear Lower -scharnieren aan internationale normen en bieden ze veilige en stabiele ondersteuning voor klanten wereldwijd. We zijn toegewijd om de productprestaties continu te verbeteren, aan verschillende klantbehoeften te voldoen en uitzonderlijke service en oplossingen te leveren.

Bekijk meer >> Stuur onderzoek >>

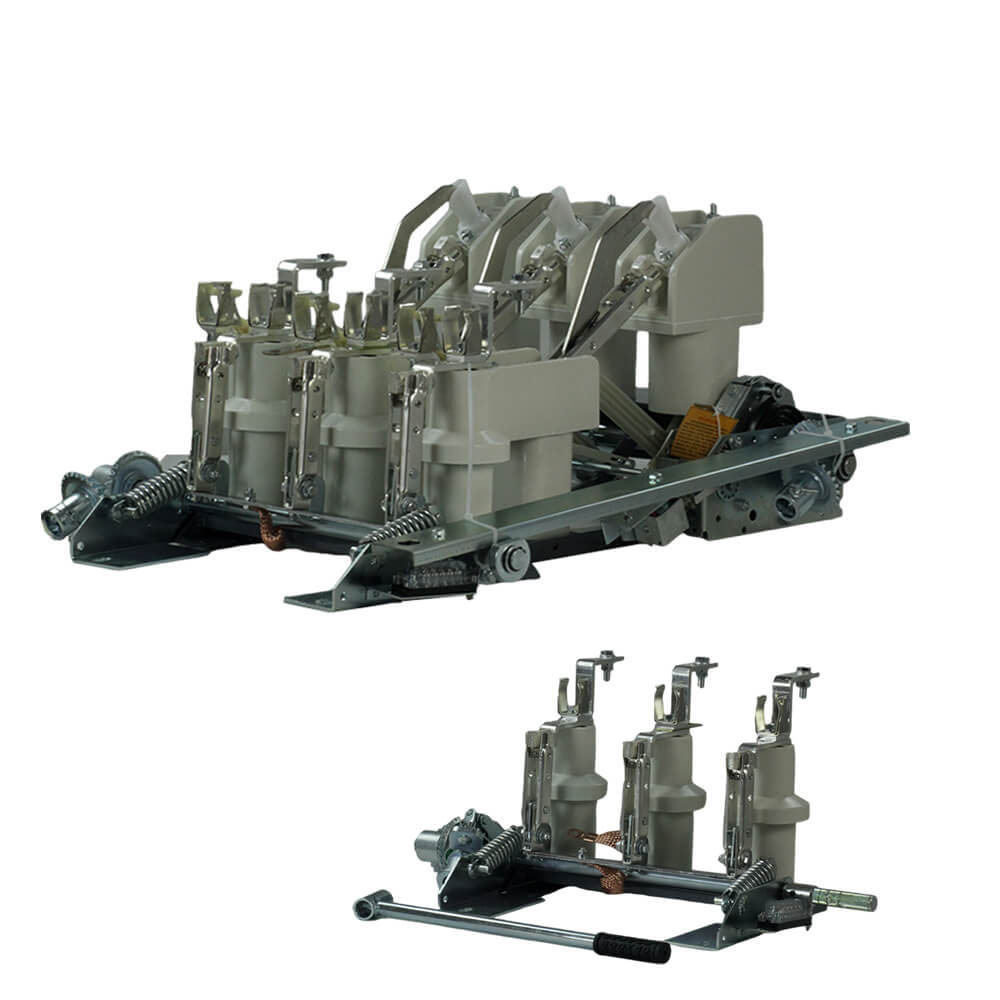

FN18 12KV 3 Fase Gang bediende luchtbelastingsbreukschakelaar met aardingapparaat en zekeringschakelaar nalf

FN18-laadschakelaars en combinaties van laadschakelaars zijn hoogspannings, krachtige belastingschakelaars die worden gecombineerd met drukwerk en geproduceerde boog en door gas geproduceerde boog. De combinatie van laadschakelaar en zekering combineert de voordelen van de laadschakelaar met die van de zekering om elke laadstroom naar de nominale breekstroom van de laadschakelaar te schakelen en om een overstroom te schakelen naar de nominale kortsluitstroom van de combinatie door middel van de werking van de zekering en de impinger. Het wordt gebruikt in driefasige stroomverdelingen van AC 50Hz nominale spanning 12KV en beoordeeld huidige 630A esp voor het vermogensringnetwerk in stad Netto werkbouwverbetering High-Rise gebouwen en openbare voorzieningen als een ideaal product om het pakket onderstation te beschermen en transformator heeft de kenmerken van geavanceerd ontwerp Simple Operation Simple Operation Light Light Licht Licht Licht Volledige functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle Functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle functie Snelle Functie Snelle Functie Vaste functie Vaste snelheid en hoge betrouwbaarheid.

Bekijk meer >> Stuur onderzoek >>

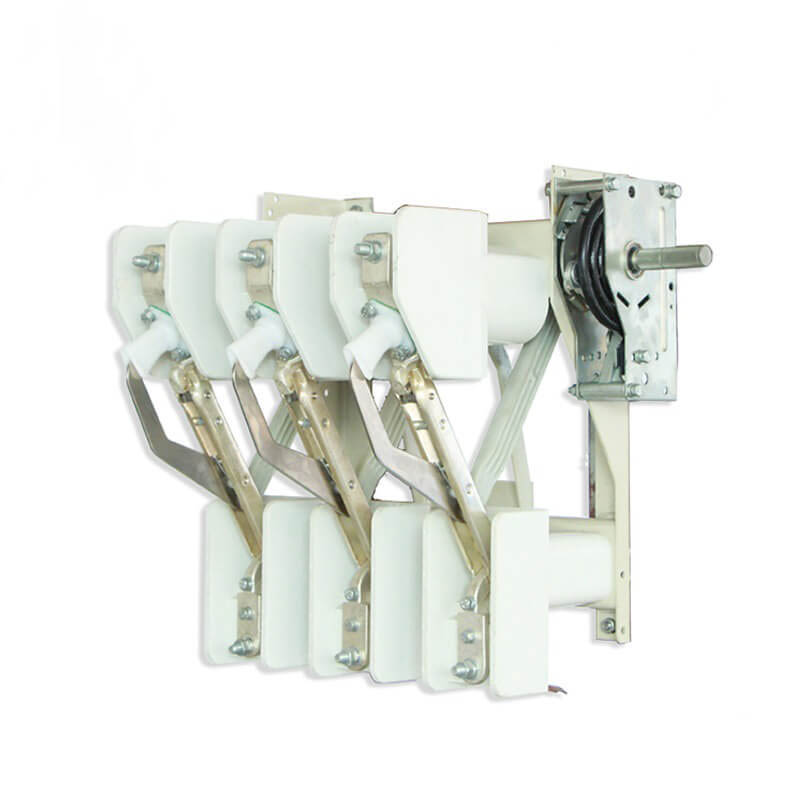

FN18 -serie indoor hoogspanningsbelasting break -schakelaar nalf luchtisolatieschakelaar brekers zekeringen

FN18-D is een algemene, driekolige, load break-schakelaar die Switchgear-eigenaren en assemblagers de voordelen van een geavanceerde onderbrekingstechnologie en bewezen, betrouwbare prestaties in een compact ontwerp biedt. De schakelaar is beschikbaar om SwitchGear-assemblers te schakelen als een bouwsteen voor metalen afgesloten en kussens-switchgear-toepassingen in beoordelingen van 12-40,5 kV. De standaard FN18-schakelaar omvat een zwaar stalen frame met afstandsmisolatoren, een uniek puffer-type boogdoofdsysteem, een operationeel mechanisme en stroomcomponenten, waaronder onderbrekers van het mes-type met gegoten scharnieren en kaakconnectoren. Optionele accessoires en functies zijn onder meer een verscheidenheid aan bedieningshandgrepen, een motoroperator, hulpschakelaars, een shunttripapparaat, zekeringbases, mechanische zekeringsstruik, aardingsschakelaars, mechanische deurvergrendeling en sleutelvergrendeling. FN18-serie indoor hoogspanningsbelastingsschakelaar heeft de voordelen van eenvoudig ontwerp, werking, compacte structuur, klein volume, volledige functie, lichtgewicht, snel breken en sluitsnelheid en hoge betrouwbaarheid. Het is geschikt voor AC 50Hz, nominale spanning 12KV, 24KV, nominale huidige 630A en driefasig distributiesysteem, met name voor stadsnetwerkconstructie- en renovatieprojecten, hoogbouwgebouwen, stroomvoorziening van het ringnetwerk van openbare voorzieningen en is een ideaal product voor boxtype substation en transformatiebescherming.

Bekijk meer >> Stuur onderzoek >>

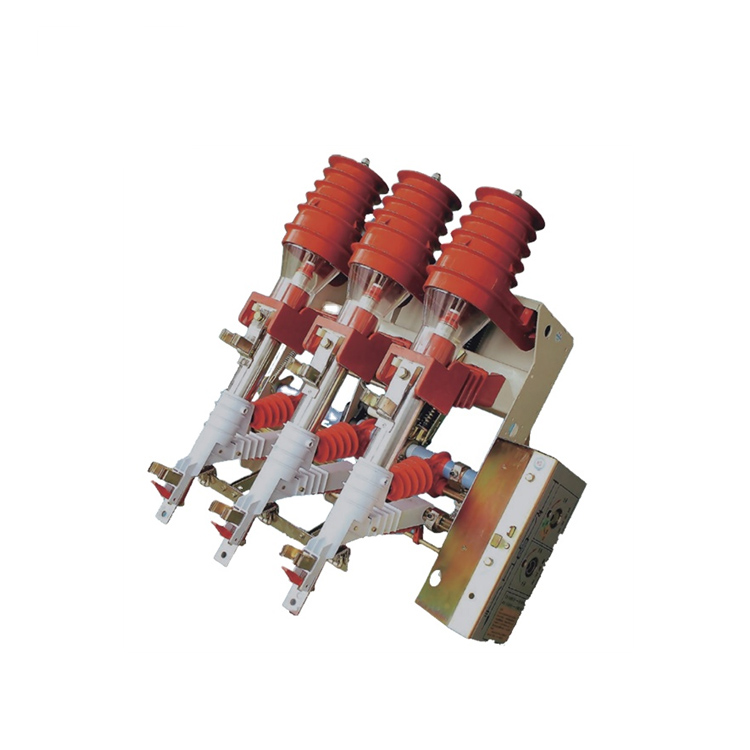

Indoor HV Air Load Break -schakelaar en combinatie van zekeringcombinatie

FKN12-12D-serie Air-blast IOAD-break-schakelaar en FKRN12-12D-serie Air-blast load break-schakel-fuse combinatieapparaat zijn nieuwe series Switchgear is van toepassing op driefasig elektrisch distributiesysteem van nominale 12KV, als beschermende en besturingsapparatuur voor transformatoren, kabel- en overhead bedrading. Deze series zijn met name van toepassing in het platteland, stedelijke terminal onderstation en geprefabriceerde onderstations, evenals ringnetwerkvoeding. FKN12-12D kan breken en Ioad stroom en overstroom maken. FKRN12-12D kan breken en overstroom laadstroom en kortsluitstroom maken (iimited stroomzekering). Dit product wordt gekenmerkt met een esthetische uitstraling van de impactstructuur. Betrouwbaar vergrendeling en hoog isolatieniveau. In het mechanisme van de voorjaar is aan/uit snelheid vrij van de invloed van de mankracht. Voor de booguitvallende, elektrische boog die in de isolerende dekking is, veroorzaakt het vrije gas bij vonken niet afval van isolerend niveau tussen fasen en fase tot aarde. Het dekbedekking van de isolatie scheidt het geëlektrificeerde deel dus stimuleert de beschermingskwaliteit van de hoofdeenheid van de ring. Het contact- en hoofdcontact van koperen tungsten brengt een betrouwbare geleidbaarheid en een lange levensduur mee. Dit product bereikt de roem door eenvoudig onderhoud en werking, evenals betrouwbare prestaties. Het is in overeenstemming met IEC62271-105.

Bekijk meer >> Stuur onderzoek >>

Hoogspanningsvacuümbelastingsschakelaar met aardingsschakelaar

FZRN21 -serie AC en HV indoor vacuümbelastingsbreukschakelaar, dit product heeft een breekcapaciteit, veiligheid en betrouwbaarheid, lange levensduur, kan freguent, compacte structuur, klein formaat, lichtgewicht, de basis die niet hoeft te behouden te behouden. FZN21-12-serie hoogspanningsvacuümbelastingsschakelaar bestaat voornamelijk uit framer, loskoppelingsschakelaar (stroombeperkende zekering van de combiner bevindt zich in de scheidingsschakelaar), vacuümschakelbuis, aardingsschakelaar, veerwerkingsmechanisme enzovoort. Dit product heeft compacte structuur, klein volume, lange levensduur, sterke sluitings- en breekcapaciteit en eenvoudig werking en onderhoud. De vacuümschakelaar is uitgerust met een door de lente beheerd mechanisme, dat een elektromotor (een andere handmatige) voorjaarsenergie-opslag aanneemt, en er zijn twee soorten sluitingsmethoden: Electromagnet Sluiten en handmatige splijten en sluiten. De loskoppelingsschakelaar, vacuümschakelaar en aardingsschakelaar zijn met elkaar verbonden (mechanische in elkaar grijpen) om miswerking te voorkomen. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 Type Hoge voltage Vacuüm Load Break-schakelaar en Zekeringsschakelaar werken in driefasige AC Elektrische 12KV, 50Hz Power Distribution System, met een compacte, lichte, lichtgewicht, Lange Service Life, Hoge Service Life, Hoge Service Life, Hoge Service Life, High Service Life, High Service Life, Hoge Service Life, High Service Life, Hoge Service Life, High Service Life, High Service Leven Zegt met hogere kosten, gemakkelijke en handige werking en onderhoud

Bekijk meer >> Stuur onderzoek >>

Richge is een professionele Laadbreukschakelaar fabrikant en leverancier in China. Als u geïnteresseerd bent in onze goedkope producten, neem dan contact met ons op.
