MXS-serie pneumatische schuiftafel | Cross-rollergeleider met dubbele cilinder

Merk: SOLH van Richge Technology

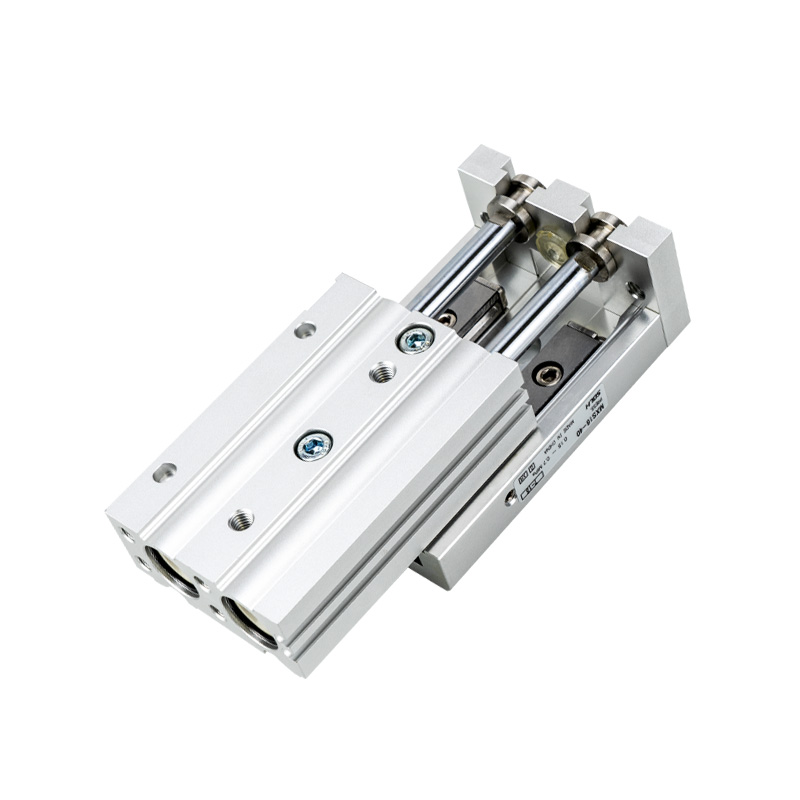

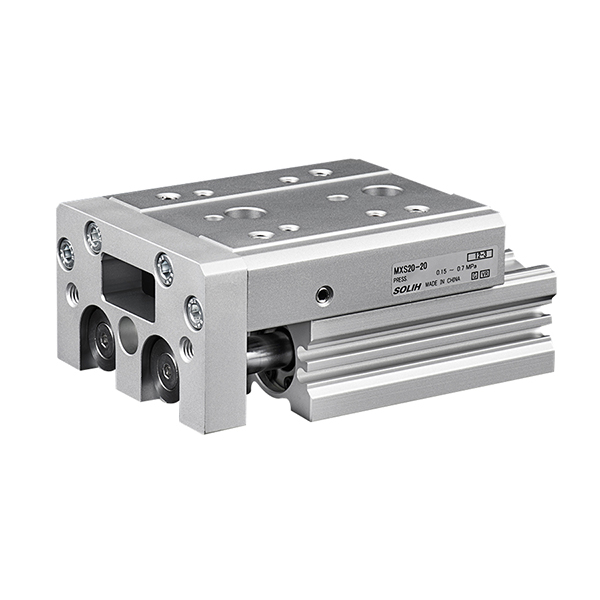

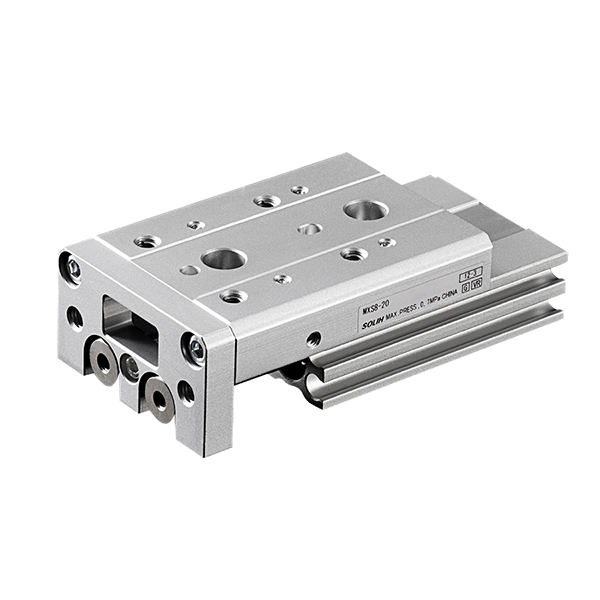

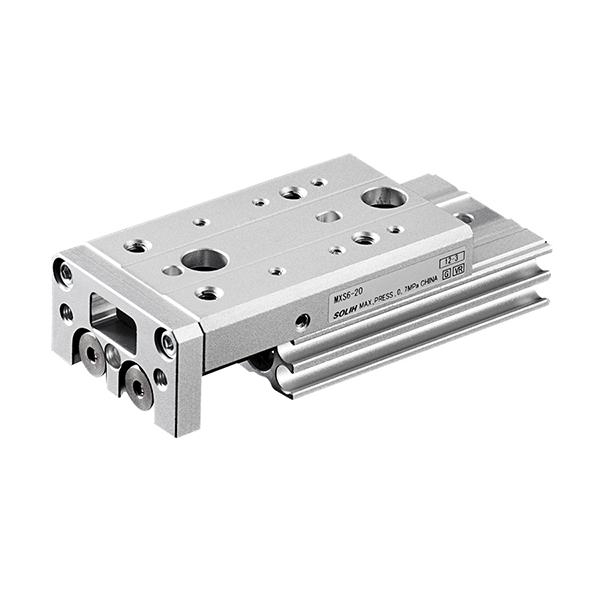

Productoverzicht

     De SOLH MXS-serie is een zeer stijve, uiterst nauwkeurige geïntegreerde pneumatische schuiftafel uitgerust met een aandrijfstructuur met dubbele zuigers en professionele dwarsrolgeleiderails. Met een ultradunne compacte behuizing, een voorgespannen geleidingssysteem met nulspeling en een dubbele uitgaande stuwkracht, levert hij ultrastabiele lineaire beweging met herhaalnauwkeurigheid tot ±0,01 mm. Het alles-in-één geïntegreerde ontwerp vermindert het apparatuurvolume aanzienlijk in vergelijking met traditionele combinaties van gedeelde cilinders en externe geleiding. Het wordt op grote schaal toegepast in precisie lineaire overdracht, uitlijningsassemblage, elektronische en halfgeleidergereedschappen, en dient als de optimale verbeterde vervanging voor conventionele lineaire aandrijfoplossingen.

Kernstructuur en werkingsprincipe

     -- Aandrijfsysteem met dubbele zuiger: Maakt gebruik van een dubbelwerkende structuur met dubbele zuiger, waardoor tweemaal de stuwkracht wordt geleverd van eencilinderglijplaten met dezelfde boring. Het zorgt voor een zeer synchrone werking en elimineert effectief bewegingsafbuigingen en slingeringen tijdens hoogfrequente bewegingen.

     -- Premium dwarsrolgeleiderail: Ingebouwde uiterst nauwkeurige dwarsrolgeleiding met voorbelastingsontwerp, nulloopspeling, uitstekende structurele stijfheid en sterke weerstand tegen radiale belasting en koppelafbuiging. Het behoudt op stabiele wijze een ultrahoge herhaalpositioneringsnauwkeurigheid van ± 0,01 mm voor langdurig cyclisch gebruik.

     -- Geïntegreerd alles-in-één ontwerp: De cilinder en schuiftafel zijn perfect geïntegreerd als één geheel, waardoor het totale installatievolume met 30% ~ 50% wordt verminderd in vergelijking met split-type structuren. Er is geen handmatige uitlijning nodig tijdens de installatie, waardoor de montage-efficiëntie en structurele consistentie aanzienlijk worden verbeterd.

     -- Flexibele driezijdige montage: Ondersteunt installatie aan de onderkant, zijkant en axiale drierichtingen met vooraf ingestelde pingaten voor nauwkeurige positionering. Het ondersteunt directe stapelinstallatie en vaste montage aan de zijkant, waardoor het zich aanpast aan de uiteenlopende vereisten voor compacte apparatuurindeling.

     -- Ingebouwde sensoraanpassing: Uitgerust met een standaard interne magnetische ring, met gereserveerde ingebedde groeven op de behuizing, compatibel met magnetische schakelaars uit de D-M9□- en A93-serie. Het verzonken ontwerp vermijdt structurele interferentie en zorgt voor nauwkeurige feedback over de slagpositie.

Volledige modelcoderingsregel

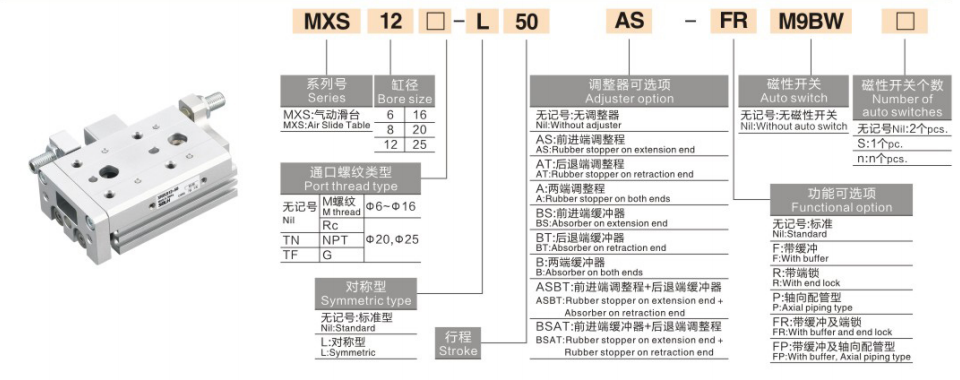

   1. Modelvoorbeeld: MXS16-50AS-M9BW

   2. Voorbeeld van standaardorderreferentie

     -- MXS20-75A-FR-M9NL: Boring 20 mm, slag 75 mm, dual-end slagverstelling, axiale leidingen, PNP magnetische schakelaar met 3 m draadlengte

Algemene kerntechnische specificaties

Referentiediagram uitgangskracht en belasting (@0,5 MPa, horizontale installatie)

Opmerking: Het draagvermogen neemt af bij een langere slag en hogere snelheid; veiligheidsfactor ≥2; verticale belasting vereist verificatie van het toegestane koppel

Toepassingsscenario's en selectierichtlijnen

   1. Prioritaire toepassingsscenario's voor de MXS-serie

     --  Ultrahoge precisie positionering en overdracht: Ideaal voor nauwkeurige lineaire overdracht en uitlijning van elektronische componenten, terminals, optische lenzen en miniatuurmodules met strikte positioneringsvereisten van ±0,01 mm.

     -- Compacte uitrusting met beperkte ruimte: Ultradunne geïntegreerde structuur vermindert de hoogte van de apparatuur met 30% vergeleken met gewone schuiftafels, perfect passende geminiaturiseerde en zeer compacte geautomatiseerde stations.

     -- Hoge stijfheid en anti-doorbuiging arbeidsomstandigheden: Het ontwerp van de dwarsrolgeleiding levert uitstekende koppelweerstand en excentrische belastingstolerantie, geschikt voor robot-Z-asaandrijving en uiterst nauwkeurige montagestations met complexe krachtomstandigheden.

     -- Hoogfrequente cyclische werking met korte slag: Stabiel voor langdurig hoogfrequent gebruik binnen een korte slag van 10 ~ 50 mm, met behoud van consistente precisie zonder offset of jitter.

     -- Structurele vereenvoudiging en kostenreductie: Geïntegreerde cilinder- en geleidingsstructuur vervangt volledig de traditionele, gesplitste combinatie van "cilinder + externe geleiding", waardoor het mechanische ontwerp wordt vereenvoudigd en de montage- en onderhoudskosten worden verlaagd.

Professionele selectie kernpunten

     -- Boringgrootte selectie: Zorg ervoor dat de boormaat overeenkomt met het gewicht van het werkstuk en de installatiemodus. Controleer de horizontale belasting binnen 50% van de nominale waarde en de verticale belasting binnen 25% van de nominale waarde om een ​​stabiele werking te garanderen.

     -- Lijnselectie: Reserveer een slagmarge van 5~10 mm tijdens de modelselectie. Kies de AS/AT/A-slagafsteller (fijnafstelling van 0~5 mm) als nauwkeurig afstellen van de slag vereist is.

     -- Montagerichting passend: Bodemmontage voor horizontale materiaalhantering; zijmontage voor zijdelingse vaste installatie; axiale montage voor stapelen op de Z-as en meerlaagse montage.

     -- Optimalisatie van bufferconfiguratie: Standaard rubberen buffer voor conventioneel gebruik. Uitgerust met een hydraulische buffer wanneer de bedrijfssnelheid hoger is dan 300 mm/s of het laadgewicht hoger is dan 5 kg om de impact en trillingen op de terminal te verminderen.

     -- Positiedetectie instellen: Compatibel met M9B/M9N magnetische schakelaars. Aan beide zijden ingebedde groeven ondersteunen de installatie van 2 schakelaars om nauwkeurige signaaldetectie ter plaatse te realiseren voor zowel uitschuif- als terugtrekbewegingen.

Samenvatting van één zin

     De SOLH MXS-serie pneumatische schuiftafel met twee cilinders maakt gebruik van hoogwaardige kruisrolgeleiding en geïntegreerde alles-in-één structuur, met dubbele stuwkracht, ± 0,01 mm ultrahoge precisie, superieure stijfheid en anti-doorbuigingscapaciteit, en dient als de hoogwaardige lineaire aandrijfoplossing voor halfgeleiders, elektronische precisie-assemblage en hoogfrequente positioneringsautomatisering.
