Merk:SOLH van Richge Technology

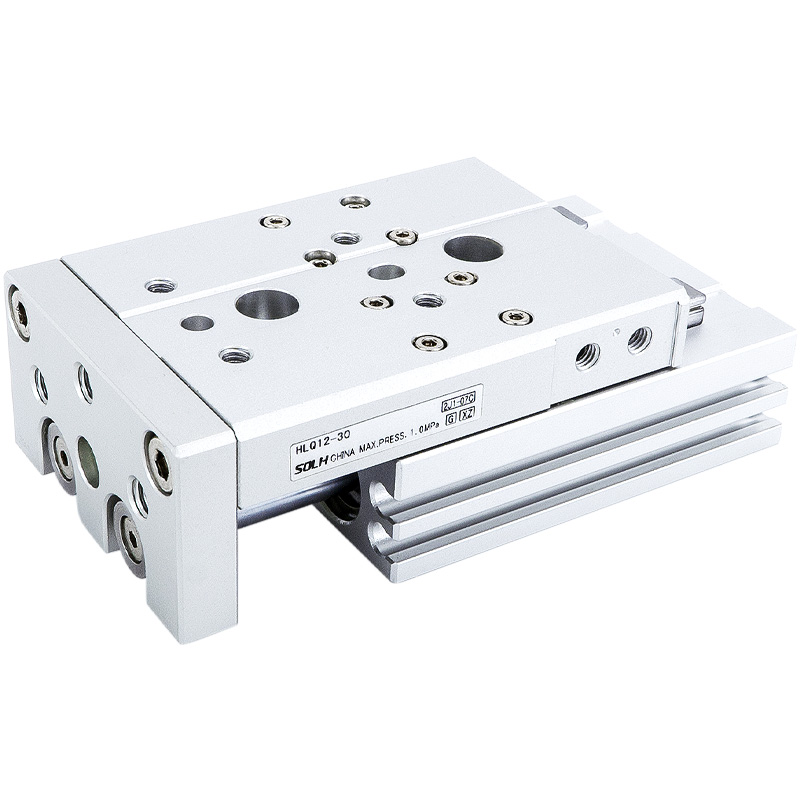

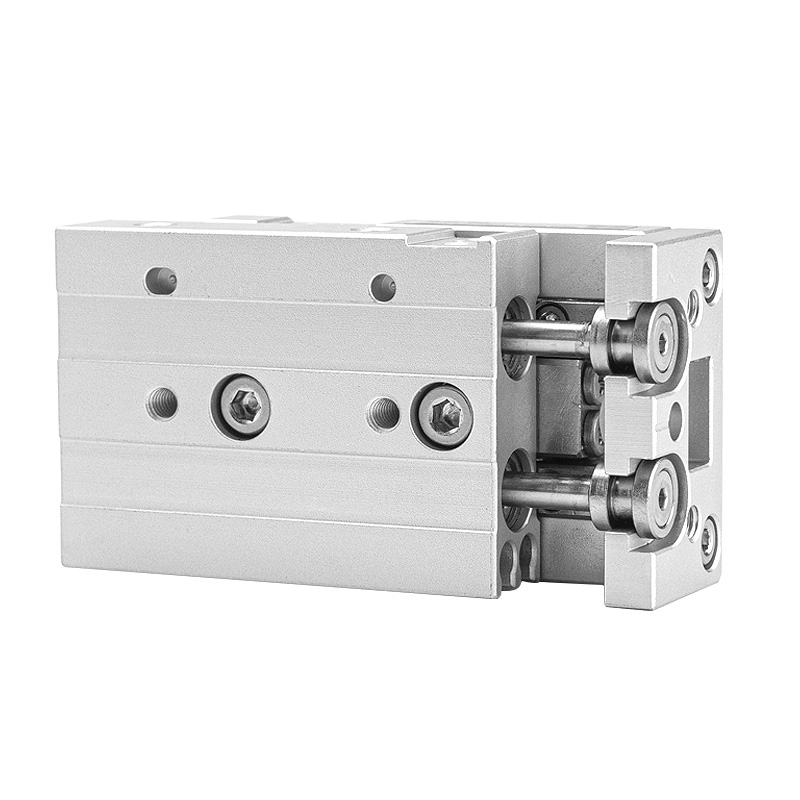

SOLH HLQ / HLQL precisieschuifcilinder met dubbele as maakt gebruik van een recirculerende lineaire geleidingskernstructuur, waardoor een zeer nauwkeurige, zeer stijve, soepele lineaire heen en weer gaande beweging voor geautomatiseerde apparatuur wordt geleverd. Er zijn twee varianten voor respectievelijk lichte tot middelzware en zware excentrische belasting.
-- HLQ Standaardtype: Cilinderlichaam aan de zijkant van de schuifeenheid, compacte totale breedte
-- HLQL Symmetrisch type: gecentreerde cilinder + dubbele symmetrische geleiderails, ultrahoge stijfheid en anti-doorbuigingscapaciteit
- Geleidingsstructuur: lineaire geleiding met recirculerende bal; enkele rail voor boring 6/8, dubbele parallelle rails voor boring ≥12
- Bedrijfsmodus: dubbelwerkende heen en weer gaande beweging
-- Toepasselijk medium: perslucht met filtratieprecisie ≥40 μm
|
Parameteritem |
Specificatiedetails |
| Boringmaten (mm) |
6, 8, 12, 16, 20, 25 |
| Standaard slagbereik (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Bedrijfsdruk |
0,15 ~ 0,7 MPa |
| Proeftestdruk |
1,2 MPa |
| Bedrijfstemperatuur |
-20℃ ~ 70℃ |
| Snelheidsbereik van de zuiger |
50 ~ 500 mm/sec |
| Slagtolerantie |
Slag ≤100 mm: +1,0 mm; Slag >100 mm: +1,5 mm |
| Luchtpoort draad |
Boring 6/8/12: M5×0,8; Boring 16/20/25: PT1/8 |
| Magnetische ring |
Standaard ingebouwd (achtervoegsel S), compatibel met CMSH / DMSH magnetische sensoren |

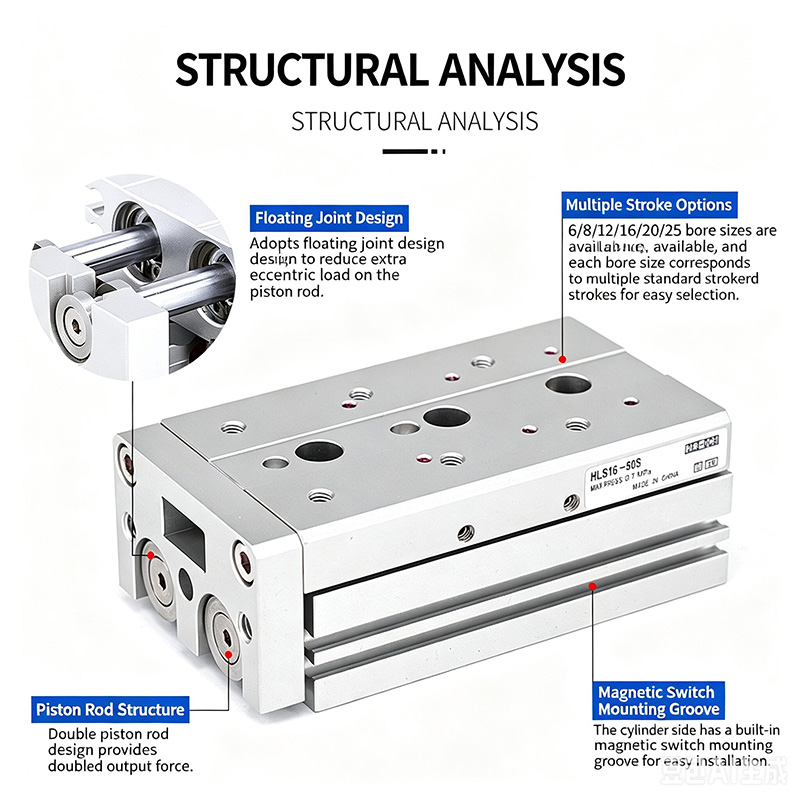

1. Dubbele precisie recirculerende kogelgeleiderails
- Lage wrijving, ultragladde beweging, uitstekende rechtheid en herhaalnauwkeurigheid; geïntegreerde antiroest-stofdichte coating voor een langere levensduur.
2. Ingebouwde drijvende verbinding
-- De elastische zwevende verbinding tussen de zuiger en de slede compenseert de laterale kracht en het excentrische koppel, waardoor vervorming van de zuigerstang en schade door overbelasting wordt voorkomen.
3. Ontwerp met dubbele parallelle zuigerstang
--Verdubbelde uitgaande stuwkracht, krachtige anti-torsieprestaties, nulrotatie van het schuifplatform onder belasting.
4. Multidirectionele montage-indeling
-- Getapte montagegaten op bodem-, voor- en zijoppervlakken voor 3-weginstallatie; precisie-pingaten op de basis voor snelle, nauwkeurige montage van het armatuur.
5. Montageoppervlakken met 3 zijden
-- Getapte gaten voor gereedschap op de boven- en voorkant van de slede; positioneringspingaten op de bovenkant van de schuif om de nauwkeurigheid van de positionering van de armatuurherhaling te garanderen.
6. Voorbewerkte sensorgroeven
-- Standaard schuifsleuven aan cilinderzijde voor snelle installatie en verstelbare positie van magnetische reedschakelaars.
7. Diverse buffer- en stopblokcombinaties
-- Optionele vaste luchtbuffer, verstelbare luchtbuffer (A/AS/AF), hydraulische schokdemperbuffer (B/BF); meerdere externe eindaanslagblokaccessoires beschikbaar.

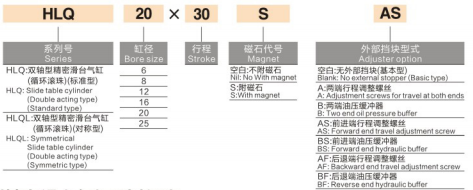

1. Voorbeeldmodel: HLQ20×30SAS
-- HLQ = Standaard serie met dubbele as; HLQL = symmetrische dubbele railserie met hoge stijfheid
-- 20 = Cilinderboringdiameter (mm)
-- 30 = Nominale slaglengte (mm)
-- S = Ingebouwde permanente magnetische ring (verplichte standaardconfiguratie)
-- A = Dubbelzijdig verstelbare luchtbuffer
AS = Enkel instelbare luchtbuffer vooraanslag
AF = Terugslag enkelvoudig instelbare luchtbuffer
-- B = Hydraulische oliebuffer met dubbele uiteinden
BF = Enkele hydraulische oliebuffer met retourslag
| Boring (mm) |
Effectief zuigeroppervlak (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Logica voor modelselectie
-- HLQ standaardtype: compacte installatieruimte, middelmatige tot kleine belasting, lichte of geen excentrische zijbelasting
-- HLQL Symmetrisch type: zware belasting, duidelijke excentrische offsetbelasting, hoge stijfheid en ultrahoge vereisten voor positioneringsprecisie
2. Typische toepassingen
Precisiepositionering, automatische werkstukoverdracht, pneumatische klemstations; veel gebruikt in 3C-elektronica, halfgeleiderproductielijnen, geautomatiseerde assemblageapparatuur en precisietestinstrumenten.
SOLH HLQ / HLQL recirculerende kogelschuifcilinder met dubbele as biedt standaard compacte en symmetrische dubbele varianten met hoge stijfheid, met optionele lucht/hydraulische buffer, anti-torsie dubbele stang en zwevend gewrichtsontwerp, de universele, uiterst nauwkeurige lineaire actuator voor geautomatiseerde klem-, overdrachts- en positioneringsapparatuur voor middelzware en zware lasten.
