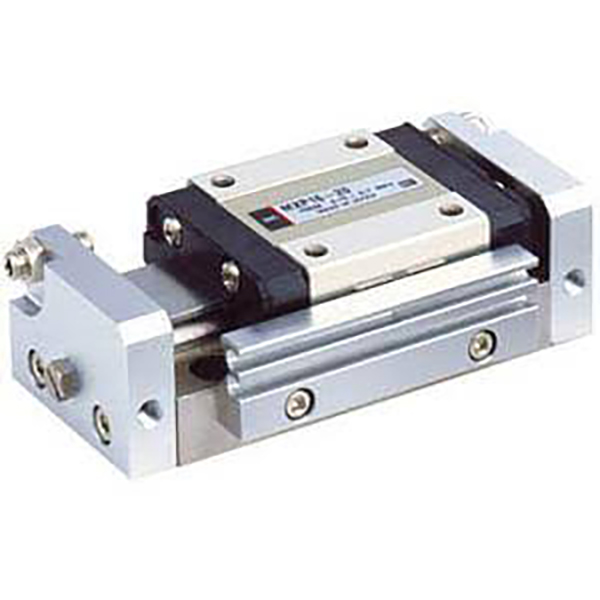

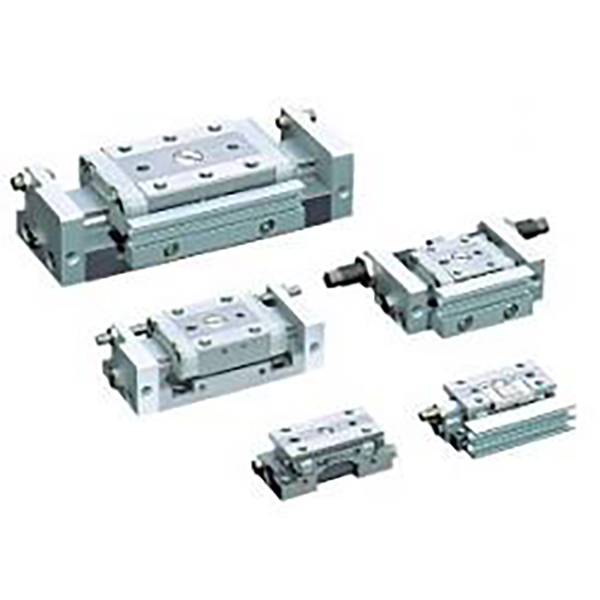

MXP-serie compacte pneumatische schuiftafel met ultrahoge precisie

MXP-serie compacte pneumatische schuiftafel met ultrahoge precisie

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MXP-serie is een hoogwaardige compacte pneumatische schuiftafel met ultrahoge precisie, ontworpen voor rigoureuze micropositioneringsscenario's. Door gebruik te maken van een ingebouwde cilindergeleiderailstructuur en een geïntegreerde roestvrijstalen behuizing, levert het parallellisme op micronniveau, ultralage rotatiefouten en uitzonderlijke stijfheid. Het ondersteunt bidirectionele leidingen en hoogfrequente stabiele cycli en is perfect geschikt voor 3C-precisieassemblage, optische detectie en zeer nauwkeurige positionering van microcomponenten, en dient als premiummodel voor geavanceerde miniatuur lineaire aandrijftoepassingen.

Kernstructuur en ontwerpkenmerken

     --  Rijmodus: Dubbelwerkende bidirectionele bediening, boringmaten φ6/8/10/12/16 mm, geschikt voor een licht belastingsbereik van 10 ~ 120N.

     -- Geïntegreerde premiumstructuur: Voorzien van ingebouwde lineaire cilindergeleiderail en een martensitisch roestvrijstalen huis uit één stuk. Het lastdragende mechanisme is volledig geïsoleerd van de afdichtingsbeweging van de zuigerstang, waardoor extreme stijfheid en minimale wrijving wordt bereikt.

     -- Ultrahoge precisiekwaliteit: Reisparallelliteit 0,004 mm, montageparallelliteit 0,02 mm, rotatienauwkeurigheid ±0,03° (φ6/8/10) / ±0,04° (φ12/16), wat toonaangevende ultrastabiele precisiepositioneringsprestaties biedt.

     -- Ultracompacte smalle behuizing: Lichaamshoogte slechts 17~23 mm, 10%~20% smaller dan MXJ-equivalente modellen, waardoor een ultradichte indeling mogelijk is voor extreem kleine werkruimtes.

     -- Flexibiliteit van leidingen in twee richtingen: Ondersteunt zowel laterale als axiale leidingen met een ter plaatse schakelbare lay-out, die zich aanpast aan diverse on-site pijplijnrouteringsvereisten.

     -- Universele sensorcompatibiliteit: Standaard dubbele magnetische schakelaargroeven maken installatie van 2 M9B magnetische schakelaars mogelijk voor betrouwbare bidirectionele positiebewaking.

     -- Buffering en beperking op meerdere niveaus: Standaard rubberen buffers met twee uiteinden voor vermindering van geluid en impact; optionele metalen slagbegrenzers met één of twee uiteinden, plus hydraulische bufferoptie voor modellen van φ8 en hoger, met een instelbaar slagbereik van 0~5 mm voor uiterst nauwkeurige positioneringscontrole.

Volledige modelcoderingsregel

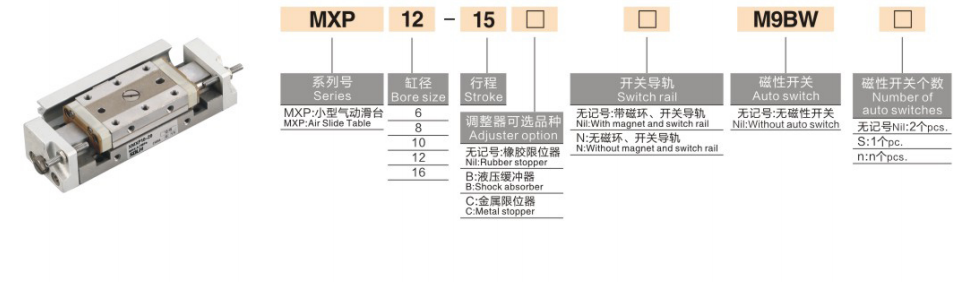

   1. Modelvoorbeeld: MXP8-15-B-M9BW

   2. Voorbeelden van standaardorderreferenties

     --  MXP6-5: Standaard type, geen magneetschakelaar, boring 6 mm, slag 5 mm, dubbelwerkend

     --  MXP10-20-B-2M9B: Boring 10 mm, slag 20 mm, dubbele metalen limiet, 2 stuks M9B magnetische schakelaars

     -- MXP12-25-D: Boring 12 mm, slag 25 mm, metalen limiet aan het verlengde uiteinde, compatibel met axiale leidingen

Technische kernspecificaties (@0,5 MPa, dubbelwerkend)

Kernconcurrentievoordelen

   1. Precisie en stabiliteit op ultrahoog micronniveau
     -- Beschikt over een ultralaag verplaatsingsparallellisme van 0,004 mm en een rotatienauwkeurigheid van slechts ±0,03°, gecombineerd met een herhaalde positioneringsnauwkeurigheid van ±0,01 mm. Het elimineert micro-schudden en positieafwijkingen en voldoet volledig aan de strikte precisie-eisen voor optische detectie, laminering van microcomponenten en uiterst nauwkeurige testprocessen.

   2. Ingebouwde cilinderstructuur en ultrasmalle compacte behuizing
     -- De cilinder is ingebed in de structuur van de geleiderail, waardoor de carrosseriebreedte met 10% ~ 20% wordt verminderd in vergelijking met MXJ-modellen. Het innovatieve laterale/axiale leidingontwerp in twee richtingen maakt flexibel schakelen ter plaatse mogelijk, waardoor beperkingen in de lay-out van pijpleidingen in ultra-smalle, dichte stations worden opgelost.

   3. Hoge stijfheid en lange levensduur
     -- Martensitische roestvrijstalen behuizing uit één stuk en geïntegreerde geleidingsrailstructuur zorgen voor uitstekende vervormingsweerstand en structurele stijfheid. Gebruikt een olievrij afdichtingsontwerp met lage wrijving, compatibel met schone werkplaatsen en lichtindustriële omgevingen, waardoor een onderhoudsvrije levensduur van meer dan 5 miljoen cycli wordt bereikt.

   4. Hoogfrequente soepele werking
     - Eersteklas wrijvingsarme afdichting en uiterst nauwkeurige kogelgeleiderail zorgen voor ultrasoepele beweging. De bedrijfssnelheid varieert van 50 tot 500 mm/s en ondersteunt stabiele hoogfrequente cycli boven 350 cpm zonder stotteren of trillingen, ideaal voor repetitieve positioneringstaken met korte slagen op de lange termijn.

   5. Flexibele aanpassing van de installatie in meerdere scènes
     -- Ondersteunt driezijdige montage aan de boven-, onder- en zijkant met nauwkeurige positioneringspengaten. De symmetrische luchtpoortstructuur maakt uitwisselbaarheid van links/rechts-leidingen op locatie mogelijk, waardoor richtingsbeperkingen volledig worden doorbroken en aangepast aan diverse structurele ontwerpen van apparatuur.

Montagevormen en typische toepassingen

   1. Montagemethoden

     -- Montage bovenaan: Vastgezet via doorlopende gaten met pingaten voor nauwkeurige positionering, geschikt voor installatie op het werkstuk en uiterst nauwkeurige positioneringsscenario's waarbij geen verplaatsing vereist is.

     --  Montage onderaan: Bevestigd via gaten met schroefdraad aan de onderkant met stabiele en betrouwbare structuur, toepasbaar voor oppervlaktemontage van standaarduitrusting en vast lineair rijden.

     --  Zijmontage: Vastgezet via gaten met schroefdraad aan de zijkant, perfect voor apparatuur met beperkte verticale ruimte en dichte parallelle opstelling van meerdere schuifeenheden.

   2. Typische toepassingsscenario's

     --  3C Elektronica: Chipmontage en -verbinding, scherpstelling van lensmodules, uiterst nauwkeurige positionering van microcomponenten, testen van de sondecyclus

     --  Optische apparatuur: Precisiebeweging van de CCD-camera, fijne kalibratie van de optische lens, laserpositionering, uiterst nauwkeurig detectieplatform rijden

     --  Micro-precisie-assemblage: Miniatuur automatische schroefvergrendeling, terminal-crimping, precisie-inbrenging van componenten, uiterst nauwkeurige malaandrijving

     -- Medische apparatuur: Precisiecontrole van de micropomp, nauwkeurige schakeling van miniatuurkleppen, telescopische positionering van kleine instrumenten

Vergelijking van diatabelselectie: MXP versus MXJ versus MXQ

Snelle selectiegids in 3 stappen

   1. Boringselectie op basis van belasting
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reserveer een veiligheidsmarge van niet minder dan 50% om een ​​stabiele, nauwkeurige werking te garanderen.

   2. Bevestiging van de beroerte Standaard slagbereik: 5 ~ 30 mm. Geef prioriteit aan korte slagen (5~20 mm) voor hoogfrequente werkomstandigheden om een ​​hogere positioneringsnauwkeurigheid en operationele stabiliteit te behouden.

   3. Configuratie-matching

      --  Positiebewaking: Rust 2 M9B magnetische schakelaars uit voor real-time bidirectionele slagpositiefeedback.

     -- Precisiebegrenzing en buffering: Selecteer metalen limiet met twee uiteinden (B) voor 0 ~ 5 mm instelbare nauwkeurige positionering; kies een hydraulische buffer voor modellen van φ8 en hoger om hoogfrequente impact te verminderen.

     --  Aanpassing van leidingen: gebruik axiale leidingen voor een zeer smalle ruimte-indeling, en zijdelingse leidingen voor conventionele standaardinstallatiescenario's.

Samenvatting van één zin

     De SOLH MXP-serie pneumatische schuiftafel met ultrahoge precisie heeft een ultralaag parallellisme van 0,004 mm, minimale rotatiefout, ingebouwde geïntegreerde geleiderail, in twee richtingen schakelbare leidingen en optionele hydraulische buffer, die dient als het premium micro-lineaire podium met hoge stijfheid voor optische detectie, ultraprecieze 3C-assemblage en hoogwaardige medische automatiseringsapparatuur.
