Luchtcilinder

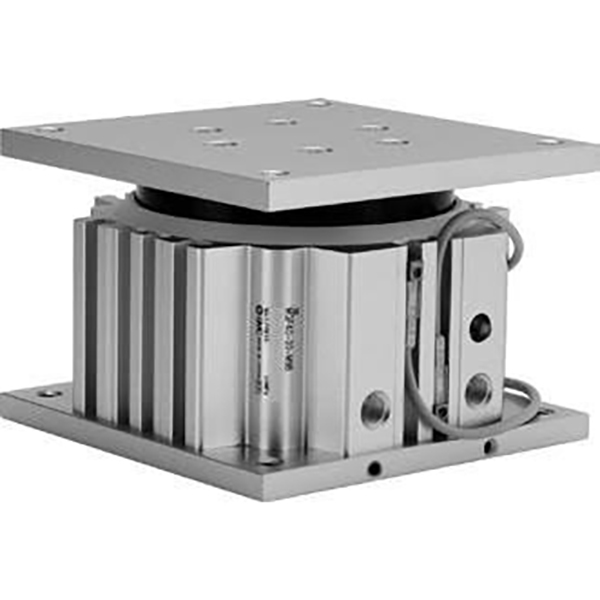

SOLH MGF laagprofielgeleidingstafelcilinder is volledig uitwisselbaar met bijpassende SMC-tegenhangers. Ontworpen met een geïntegreerde concentrische geleidehuls met grote diameter, doorbreekt het de richtingsbeperking van traditionele dubbele geleidestangcilinders en levert het uniforme 360° anti-doorbuigingsprestaties tegen excentrische belastingen. De totale installatiehoogte is met 15%~20% verminderd vergeleken met de MGQ-serie, voor een ultraplatte, compacte lay-out. Beschikbare boringmaten: φ40, φ63, φ100 mm met standaard korte slagen variërend van 30 mm tot 100 mm, geoptimaliseerd voor zwaar gebruik met korte slag. Ingebouwde anti-rotatiepennen bieden een extreem hoog toelaatbaar koppel tot 409 N·m voor het φ100-model, stabiel onder excentrische kracht vanuit alle richtingen zonder vastlopen of verplaatsing, met een maximale anti-rotatienauwkeurigheid van ±0,05°. Bidirectionele montage aan de boven- en onderkant wordt ondersteund; T-gleuven aan drie zijden van de behuizing maken installatie van magnetische schakelaars aan vier zijden mogelijk. Standaard dual-end rubberen buffers en olievrije onderhoudsvrije werking zijn voorzien. De stofarme versie met 10 prefixen voldoet aan de strenge eisen van halfgeleider-, 3C-elektronica- en medische werkplaatsen. Het is ongeveer 15% lichter dan conventionele constructies en wordt op grote schaal ingezet voor het vijzelen van werkstukken, het uitwerpen van mallen, het indexeren van stations en het zware duwen over korte afstanden. Het is de ideale compacte pneumatische actuator die omnidirectionele anti-doorbuiging en een hoog koppelvermogen vereist binnen een beperkte installatieruimte.

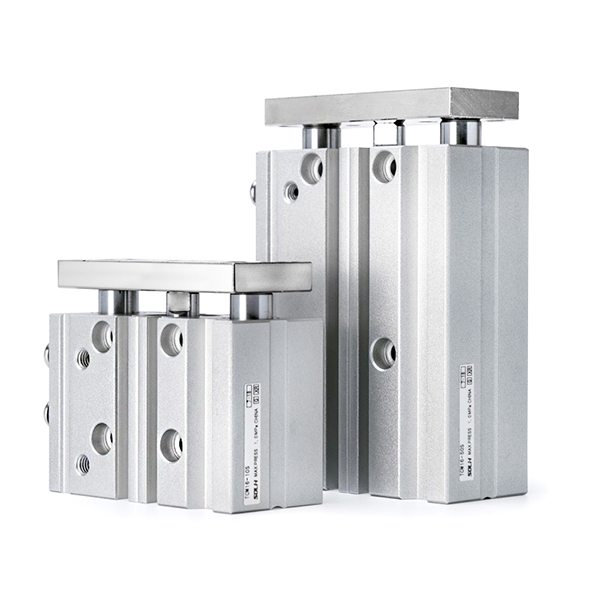

De triaxiale geleidestangcilinder uit de SOLH TC-serie is een directe drop-in vervanging voor de SMC MGP-serie. Het heeft een geïntegreerde structuur met drie assen, bestaande uit twee geleidingsstangen plus een centrale zuigerstang, met een ultrahoge stijfheid. De torsieweerstand en het laterale draagvermogen zijn meer dan tweemaal zo hoog als die van conventionele cilinders met dubbele geleidingsstang, waardoor doorbuiging en positionele offset effectief worden voorkomen. Beschikbare boringmaten variëren van φ6 mm tot 100 mm met twee kernvarianten: TCL-precisiekogellagertype levert ultralage wrijving en soepele beweging voor hoogfrequent heffen en nauwkeurige positionering; Het TCM-glijlagertype van messinglegering biedt superieure slijtvastheid en slagvastheid voor zware belastingen, stoffige omgevingen en het stoppen van transportlijnen. Standaardslagen bestrijken 5 mm tot 500 mm. Optionele configuraties omvatten J-type slagaanpassing (max. 50 mm instelbaar bereik) en -T-versie voor hoge temperaturen die stabiel werkt van -20 ℃ tot 120 ℃. Standaardconfiguraties omvatten ingebouwde magnetische ringen, rubberen buffers aan twee uiteinden en een olievrije, onderhoudsvrije werking. Er zijn multidirectionele montagegaten en sleuven aan vier zijden voor magnetische schakelaars geïntegreerd, terwijl dubbele luchtpoorten aan de boven- en zijkant een flexibele leidingindeling mogelijk maken. Flens- en voetbeugelaccessoires ondersteunen veelzijdige installatie-oriëntaties. De bedrijfsdruk varieert van 0,1 MPa tot 1,0 MPa, en referentie-positioneringsgaten zorgen voor een betrouwbare herhaalnauwkeurigheid. Deze geïntegreerde actuator wordt veel gebruikt bij het heffen van transportbandstoppers, het hanteren en krimpen van PCB's in 3C-elektronica, het bedienen van verpakkingspoorten, het uitwerpen van mallen en het excentrisch aandrijven van lasten. Hierdoor zijn er geen afzonderlijke externe geleidingsconstructies meer nodig, waardoor het mechanische ontwerp wordt vereenvoudigd met uitstekende kostenprestaties voor miniatuurprecisiestations en algemene automatisering voor middelzware tot zware toepassingen.

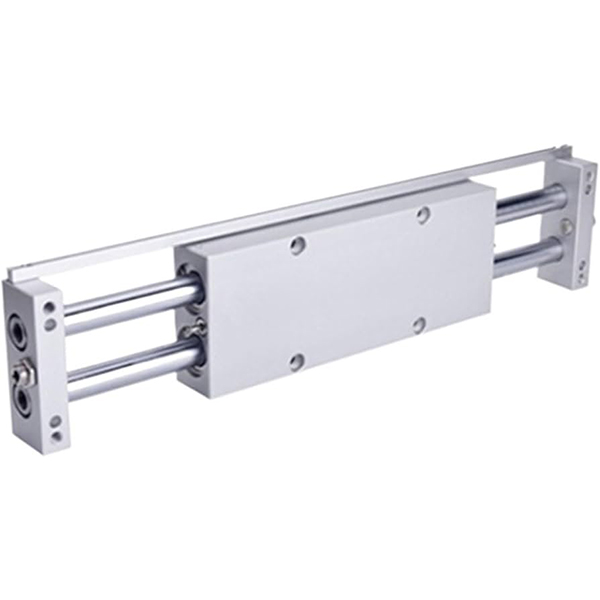

SOLH CX2-serie schuifcilinder met dubbele stang dient als verwisselbare vervanging voor SMC CX2-standaardmodellen. Gebouwd met dubbele zuigers en symmetrische dubbele zuigerstangen, levert hij een dubbele stuwkracht vergeleken met cilinders met één stang met dezelfde boring en superieure integrale stijfheid. Beschikbare boringmaten bestrijken φ10, 15, 25 mm met standaardslaglengtes van 25 mm tot 200 mm. De standaardversie maakt gebruik van glijlagergeleiding; verbeterde CXWM (glijlager + hydraulische buffer) en CXWL (kogellager + hydraulische buffer) zijn aangepast voor frequente impacttoepassingen met hoge snelheid. Symmetrische dubbele stangen bieden inherente mechanische anti-rotatieprestaties met maximale precisie tot ±0,02° voor φ25 boring, en beschikken over uitstekende weerstand tegen laterale en excentrische belastingen. De slanke body met laag profiel ondersteunt twee montagevormen: vast cilinderlichaam met bewegende eindplaat of vaste eindplaat met verschuifbaar cilinderlichaam. Montagegaten aan vier zijden en luchtpoorten in drie richtingen maken flexibele installatie en leidingwerk in nauwe, besloten ruimtes mogelijk. Standaard dual-end rubberen buffers en olievrije onderhoudsvrije werking zijn uitgerust; optionele N niet-magnetische versie elimineert magnetische interferentie bij magnetisch gevoelige gelegenheden. Op grote schaal toegepast bij het nauwkeurig overbrengen van werkstukken voor de 3C- en halfgeleiderindustrie, het duwen en heffen van mallen, dichte cilinderindeling in compacte apparatuur, heen en weer gaande bediening met gemiddelde belasting voor voedsel-, medische en schone werkplaatsen.

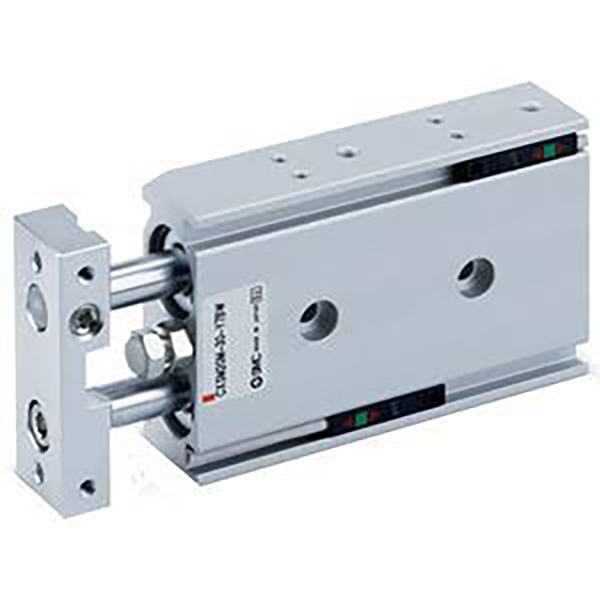

SOLH CXSJ is een verbeterde, ultracompacte versie van klassieke CXS-tweelingcilinders, uitwisselbaar met de originele SMC CXS-serie. Gebouwd met geïntegreerde dubbele zuigers en dubbele geleidestangen, levert hij dubbele stuwkracht bij dezelfde boringgrootte met een stabiele anti-rotatienauwkeurigheid van ±0,1°. De totale afmetingen zijn met 10% ~ 20% ingekort en versmald met een lager gewicht, op maat gemaakt voor een extreem smalle interne indeling van de apparatuur. Er zijn vier submodellen beschikbaar: CXSJM met glijlager, uitstekende slijtvastheid en stofdichte prestaties voor algemene positionering bij lage snelheden; Het CXSJL-kogellagertype beschikt over ultralage wrijving en soepele beweging met een maximale snelheid van 800 mm/s voor hoogfrequente, snelle pick-and-place; CXSJWM/CXSJWL dubbele stangontwerpen maken installatie van werkstukken aan beide uiteinden mogelijk voor bilateraal synchroon heffen en centreren. φ6- en φ10-boringen ondersteunen zowel axiale als zijpoorten, terwijl andere maten alleen zijleidingen gebruiken. De omkeerbare magnetische schakelaarbeugel ondersteunt storingsvrije montage in 4 richtingen en symmetrische links-rechts installatie. Rubberen buffers met twee uiteinden zijn standaard; achtervoegsel Z staat voor ingebouwde magnetische ringen voor positiesensoren, en er zijn niet-magnetische versies beschikbaar voor scenario's met antimagnetische interferentie. Optionele verlengingsvergrendeling P en intrekvergrendeling R kunnen de actuator stabiel op de aangegeven posities houden. Het wordt veel gebruikt voor pick-and-place, licht persen en precisiebegrenzingspositionering onder lichte belasting binnen compacte automatiseringsapparatuur voor 3C en algemene productielijnen.

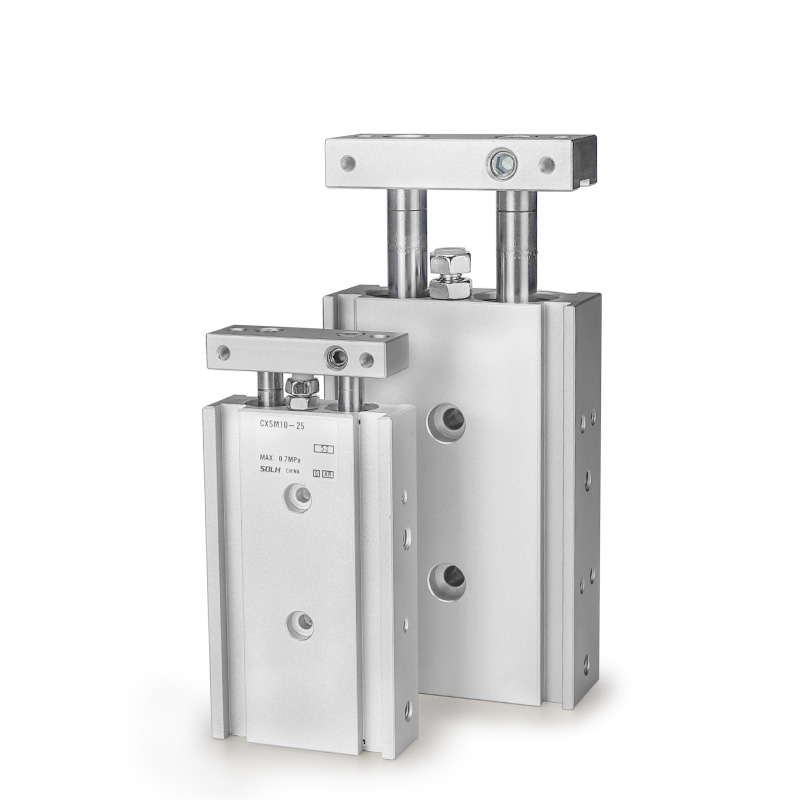

De SOLH CXS-cilinder met hoge stijfheid en dunne dubbele stang is volledig uitwisselbaar met de originele SMC CXS-serie. Hij is gebouwd met geïntegreerde coaxiale dubbele zuigers en dubbele geleidestangen voor synchrone aandrijving en levert een bijna verdubbelde stuwkracht vergeleken met cilinders met één zuiger en identieke boring, met een stabiele anti-rotatienauwkeurigheid van ±0,1°. De geïntegreerde geleidingsstructuur biedt een sterke weerstand tegen zijdelingse en excentrische belastingen zonder externe hulpgeleiders. Er zijn vier kernsubmodellen beschikbaar: CXSM met metalen glijlager biedt uitstekende slijtvastheid, stofdichte prestaties en superieure zijbelastingscapaciteit voor positionering op lage snelheid, drukkende en stoffige omgevingen; Het CXSL-kogellagertype beschikt over ultralage wrijving en soepele beweging met een maximale snelheid tot 400 mm/s voor hoogfrequente, snelle pick-and-place; CXSWM/CXSWL versies met dubbele stang maken installatie van de armatuur aan beide stanguiteinden mogelijk voor bilateraal synchroon heffen en centreren. Rubberen buffers met twee uiteinden zijn standaard; AZ-luchtbuffer is optioneel voor φ20/25/32 grote boringen om gewelddadige impact bij hoge snelheid te absorberen. Achtervoegsel Z geeft ingebouwde magnetische ringen aan voor directe installatie van D-M9B, D-A93 en andere positiesensoren; Voor magneetgevoelige werkomstandigheden zijn er niet-magnetische varianten leverbaar. Optionele verlengingsvergrendeling P en intrekvergrendeling R kunnen de zuiger op aangewezen posities vergrendelen. Driezijdige montage (onder, boven, zijkant) ondersteunt diverse compacte mechanische lay-outs, die op grote schaal worden ingezet bij precisiepicking, materiaaloverdracht, positionering en lichte persprocessen voor 3C-elektronica en algemene automatiseringsproductielijnen.

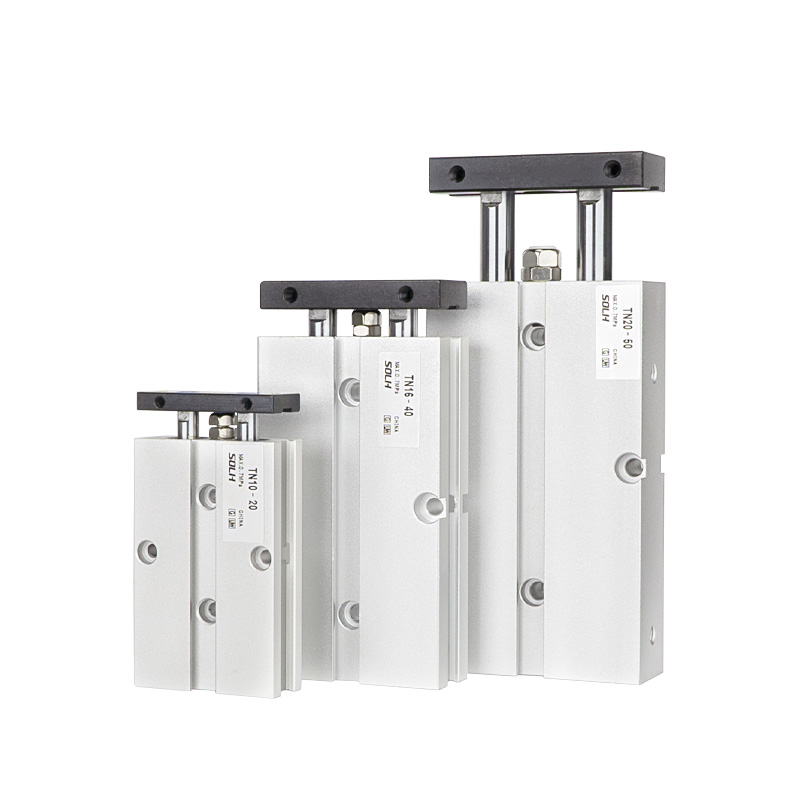

De SOLH TN kosteneffectieve cilinder met dubbele as heeft een dubbele geleidingsas met enkele zuiger en glijlagergeleiding voor een compacte lay-out en uitstekende kostenprestaties. Het wordt in de fabriek uitgerust met ingebouwde magnetische ringen en een verstelbare rubberen buffer aan de voorkant voor fijnafstelling van de slag, en levert een anti-rotatienauwkeurigheid van ±0,2°. Gesynchroniseerde dubbele assen beperken torsie en slingering en dragen lichte zijdelingse excentrische belastingen. Montage in drie richtingen (boven, onder, zijkant) is mogelijk, en zijgroeven ondersteunen directe installatie van magnetische schakelaars zonder extra beugels. Er worden twee typen geleverd: standaard TN-stang met enkel uiteinde en dubbele stang TNW, waarbij TNW montage van de armatuur aan beide stanguiteinden mogelijk maakt voor bidirectionele synchrone centreerbeweging. Vergeleken met de TR-serie heeft TN kleinere afmetingen en lagere kosten zonder φ6-boringoptie; vergeleken met CXS/CXSJ-tweelingcilinders met dubbele zuiger, levert TN enkele stuwkracht met duidelijke kostenvoordelen en toch een lagere precisie en laadvermogen. De werkdruk varieert van 0,15 tot 1,0 MPa en het aanpassingsvermogen van de omgevingstemperatuur omvat −20℃~70℃. Het wordt veel gebruikt voor positionering met lichte belasting, eenvoudig persen, stoppen van werkstukken en overdracht over korte afstanden voor algemene automatiseringsstations met gematigde precisie-eisen en kostenbeheersingseisen. De magnetische ring van het S-type is standaard voor de hele serie en kan niet worden verwijderd; standaard Rc-draad kan worden aangepast aan G-draad of NPT-draad voor buitenlandse projecten.

SOLH TR-cilinder met dubbele as is vervaardigd in overeenstemming met de industriële normen van JIS. Het maakt gebruik van een dubbele geleidingsasstructuur met één zuiger, gecombineerd met verlengde glijlagerbussen, met een hoge structurele stijfheid, uitstekende torsieweerstand en een sterk anti-doorbuigingsvermogen dat superieur is aan kosteneffectieve TN-cilinders met dubbele as. Boringmaten variëren volledig van φ6 tot 32 mm, inclusief standaard single-rod TR, double through rod TRW en lichtgewicht compacte TRJ-varianten. De anti-rotatienauwkeurigheid bedraagt ​​±0,1° voor boringen ≥16 mm en ±0,2° voor φ6/φ10 kleine boringen; dubbele assen beperken de slingerafwijking om een ​​stabiele werking bij lange slagen te garanderen. Een verstelbaar rubberen kussen aan de voorkant werkt samen met een vaste achterbuffer voor het trimmen van de slag, schokabsorptie en geluidsreductie. Driewegmontage (boven, onder, zijkant) en optionele poort aan beide zijden zijn beschikbaar; zijgroeven maken directe montage van magnetische schakelaars mogelijk zonder extra beugels. Ingebouwde magnetische ringen met het achtervoegsel S zijn standaard, terwijl er niet-magnetische aangepaste versies worden aangeboden voor magnetische interferentiegevoelige gelegenheden. De bedrijfsdruk varieert van 0,15~1,0 MPa met een werktemperatuur van −20℃ tot 70℃. Standaard Rc-draad kan worden omgezet naar G-draad of NPT-draad voor buitenlandse engineeringprojecten. Onderscheiden van CXS-tweelingcilinders: TR levert enkele stuwkracht met prominente mechanische stijfheid en stabiele weerstand tegen zijdelingse belasting bij toepassingen met lange slag; CXS is voorzien van dubbele zuigers voor dubbele stuwkracht, lagere wrijving en soepelere heen en weer gaande hoge snelheid, geschikt voor hoogfrequente pick-and-place met korte slag. Op grote schaal toegepast bij precisiepositionering, werkstukpersen, stoppen en overbrengen over lange afstanden en algemene automatiseringsstations die betrouwbare geleiding vereisen onder middelzware belastingen.

SOLH MK (gewoonlijk MKB genoemd) is een gecombineerde pneumatische cilinder die 90° rotatie en lineaire neerwaartse klemming integreert, uitwisselbaar met de reguliere MKB-serie. Boringmaten bestrijken φ12~φ63 en klemslagen variëren van 5 mm tot 50 mm. De totale lengte is 3~10 mm korter vergeleken met conventionele MK2-modellen, voor een compactere indeling. Het toegestane traagheidskoppel is drievoudig verbeterd om het hogesnelheidsklemmen van werkstukken met hoge traagheid aan te kunnen, en de maximale klemkracht van de φ63-boring bereikt 12,4 kN onder 0,5 MPa voor betrouwbaar vasthouden van zware lasten. Werkcyclus: naar boven intrekken → 90° links/rechts draaien → uitschuiven voor klemmen; vrijgave volgt omgekeerde volgorde. Vaste rotatiehoek van 90° met tolerantie van ±5° zorgt voor een stabiele repetitieve positionering. Behalve φ20- en φ25-boringen met uitsluitend sensormontage aan twee zijden, ondersteunen andere maten de installatie van magnetische schakelaars in 4 richtingen voor nette bedrading zonder interferentie. Doorlopende gaten en dubbele draadgaten maken directe montage en flensinstallatie mogelijk. Dubbelzijdige rubberen buffers verminderen schokken, trillingen en geluid; olievrij ontwerp voldoet aan schone en stofvrije werkomgevingen. Ingebouwde magnetische ringen werken met positiesensoren om de klem-/ontgrendelingsstatus te controleren; De draairichtingen rechtsom RZ en linksom LZ zijn optioneel. Het wordt veel toegepast in gereedschapswerktuigen, laspositionering, stempelbevestiging, precisie 3C-componenten, halfgeleiderbakklemming en beperking van het omdraaien van de armatuur. Het vereenvoudigt het mechanische ontwerp en bespaart installatieruimte door draai- en klemfuncties te integreren. Selecteer de boring met klemkracht ≥ werkelijke belasting × 1,5 veiligheidsfactor en reserveer een slagmarge van 3~5 mm om mechanische botsingen te voorkomen.

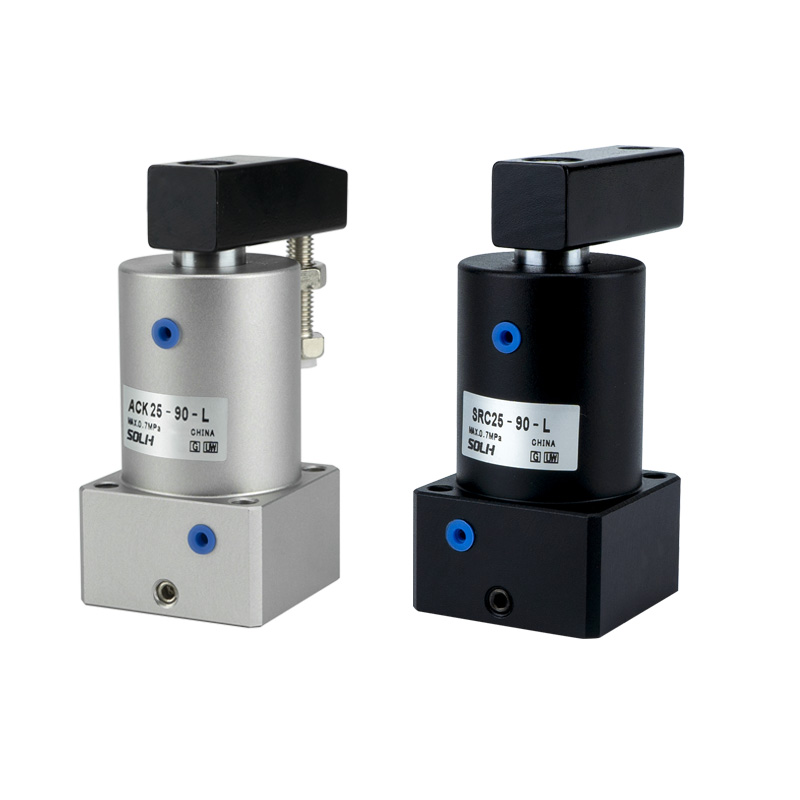

De SOLH ACK-hoekcilinder integreert een geïntegreerde samengestelde beweging van standaard 90° rotatie / optioneel 180° draaien plus lineaire neerwaartse klemming, met boormaten variërend van φ25 tot φ63. Het beschikt over een ondersteunende structuur met drie geleidegroeven als kernontwerp, wat zorgt voor superieure structurele stijfheid en sterke weerstand tegen excentrische belastingen, waardoor een hoge hoekpositioneringsnauwkeurigheid van ± 1,5 ° wordt bereikt, beter dan gewone roterende klemcilinders. Er zijn twee constructietypes beschikbaar: ACK met enkele drukplaat voor smalle werkstukken en ACKD dubbele drukplaat voor brede werkstukken; linksom draaien (L) en rechtsom draaien (R) zijn selecteerbaar, afhankelijk van de lay-out ter plaatse. Werkcyclus: zuigerstang trekt zich terug en gaat omhoog → draait om interferentie van het werkstuk te voorkomen → strekt zich naar beneden uit om vast te klemmen; de vrijgave loopt bij het resetten in omgekeerde volgorde. De zuigerstang is gemaakt van warmtebehandeld gelegeerd staal, de cilinderbuis ondergaat hard anodiseren, gecombineerd met geïmporteerde hoogwaardige afdichtringen om uitstekende slijtvastheid, corrosieweerstand, lage luchtlekkage en een lange levensduur te realiseren. Vier doorlopende gaten aan de onderkant ondersteunen directe installatie en flensmontage; ingebouwde sensorgroeven vergemakkelijken de montage van magnetische schakelaars om de klem- en ontgrendelingsstatus te controleren. Elke boring is voorzien van een vaste standaard klemslag; de maximale klemkracht van φ63 bereikt 1050 N onder een werkdruk van 0,5 MPa. De werkdruk varieert van 0,15 ~ 1,0 MPa met een breed temperatuuraanpassingsvermogen van −20 ℃ tot 80 ℃. Het wordt op grote schaal toegepast bij gereedschapswerktuigen, laspositionering, anti-verschuivingsbevestiging voor stempelprocessen, klemming van elektronische trays en positionering voor omkeermechanismen. Het vervangt afzonderlijke draai- en klemcilinders om de mechanische lay-out te vereenvoudigen en installatieruimte te besparen. Selecteer de juiste boringgrootte met een theoretische klemkracht ≥ werkelijke belasting × 1,5 veiligheidsfactor, en reserveer een slagmarge van 3~5 mm tegen mechanische botsingen.
