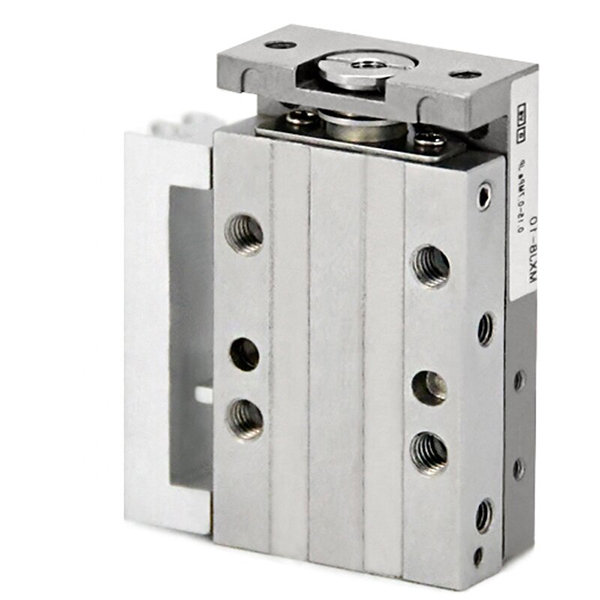

MXJ-serie ultracompacte, uiterst nauwkeurige pneumatische schuiftafel

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MXJ-serie is een ultraminiatuur, uiterst nauwkeurige pneumatische schuiftafel, ontworpen voor lineair rijden met microprecisie. Met een ultracompacte voetafdruk, positioneringsnauwkeurigheid op micronniveau, lichtgewicht constructie en multidirectionele montagecompatibiliteit, is het perfect op maat gemaakt voor geautomatiseerde stations in kleine ruimtes, waaronder 3C elektronische verwerking, precisiedetectie, microassemblage en hoogfrequente cyclische operaties met korte slag. Het dient als de mainstream uiterst nauwkeurige micro-lineaire actuator voor miniatuurautomatiseringsscenario's.

Kernstructuur en ontwerpkenmerken

     - Aandrijfmodus: dubbelwerkende bidirectionele bediening, boringmaten φ4,5/6/8/12/16 mm, geschikt voor een micro- tot licht belastingsbereik van 5 ~ 50N.

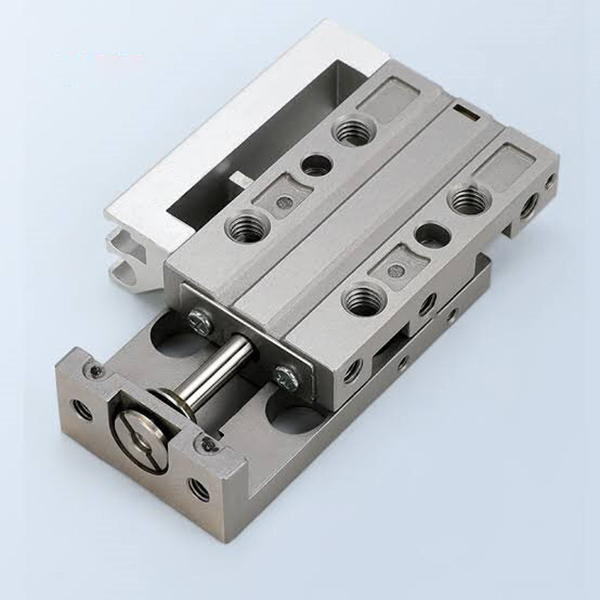

     - Premium structuur: gebruik van martensitische roestvrijstalen behuizing en geïntegreerde lineaire kogelgeleiderail. De dragende structuur is geïsoleerd van de afdichtingsbeweging van de zuigerstang, wat een hoge stijfheid en ultralage wrijving oplevert.

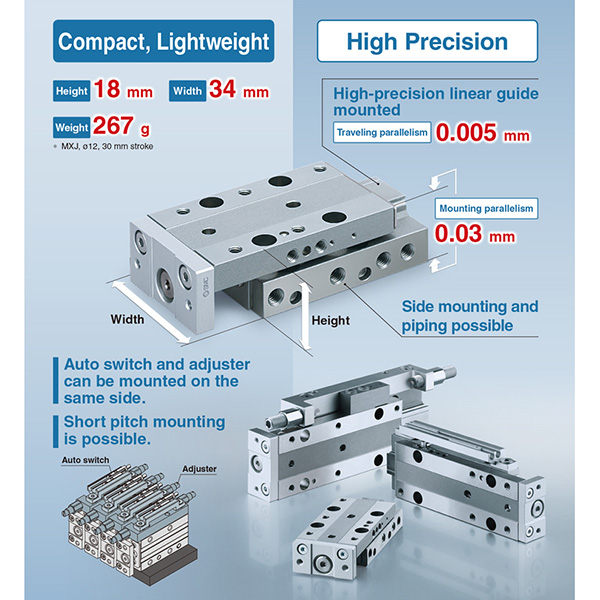

     -- Precisie op micronniveau: verplaatsingsparallelliteit 0,005 mm, montageparallelliteit 0,03 mm, verticaliteit 0,01 mm, waardoor een ultrastabiele precisiepositionering voor geavanceerde processen wordt gegarandeerd.

     -- Ultracompact formaat: ultradun lichaamsontwerp met slechts 10 mm hoogte voor een model met een boring van φ4,5 en een hoogte van 18 mm voor een model met een boring van φ12, 30%~50% kleiner dan vergelijkbare MXQ-schuiftafels, waardoor het ruimtegebruik voor stations met een dichte lay-out wordt gemaximaliseerd.

     -- Flexibele montage aan meerdere zijden: Ondersteunt driezijdige installatie aan de boven-, onder- en zijkant met nauwkeurige positioneringspengaten, die zich aanpassen aan verschillende beperkte en dichte apparatuurindelingen.

     -- Universele sensorcompatibiliteit: standaard uitgerust met dubbele magnetische schakelgroeven. Bij modellen met een slag ≥5 mm zijn de installatie van 2 M9B magnetische schakelaars mogelijk. Het symmetrische structurele ontwerp maakt links/rechts schakelaars en uitwisselbaarheid van leidingen op locatie mogelijk.

     -- Instelbare buffering en beperking: standaard rubberen buffer met twee uiteinden voor vermindering van geluid en impact; optionele single-end/dual-end metalen slagbegrenzers met een instelbaar slagbereik van 0 ~ 5 mm voor uiterst nauwkeurige positionering.

Volledige modelcoderingsregel

   1. Modelvoorbeeld: MXJ6-10-CS-M9B

   2. Voorbeelden van standaardorderreferenties

     -- MXJ4.5-5: Standaardtype, geen magnetische schakelaar, boring 4,5 mm, slag 5 mm, dubbelwerkend

     -- MXJ8-15-B-2M9B: Boring 8 mm, slag 15 mm, dubbele metalen limiet, 2 stuks M9B magnetische schakelaars

     -- MXJ12-20-L: Symmetrisch type, boring 12 mm, slag 20 mm, omkeerbare zijleidingen

Technische kernspecificaties (@0,5 MPa, dubbelwerkend)

   1. Microspecificaties (φ4,5 / φ6 / φ8)

   2.Kleine specificaties (φ12 / φ16)

Kernconcurrentievoordelen

   1. Ultrahoge precisie en stabiliteit op micronniveau

     -- Geïntegreerde bewerking uit één stuk gecombineerd met uiterst nauwkeurige lineaire kogelgeleiderail zorgt voor een herhaalde positioneringsnauwkeurigheid van ± 0,01 mm en een ultralage parallelliteitsfout, waardoor volledig wordt voldaan aan de strikte precisie-eisen voor microdetectie en fijne positioneringsprocessen.

   2. Ultracompact en ruimtebesparend ontwerp

     -- Ultradunne en ultrakorte carrosseriestructuur met een minimale hoogte van slechts 10 mm. Het driezijdige montageontwerp past zich aan de uiterst smalle verticale en horizontale ruimte aan, waardoor meer dan 40% installatieruimte wordt bespaard in vergelijking met conventionele schuiftafels, ideaal voor dichte geautomatiseerde productielijnen.

   3. Lichtgewicht en hoogfrequente snelle respons

    -- Geoptimaliseerde lichtgewicht structuur van roestvrij staal (40 ~ 500 g) vermindert de bewegende traagheid effectief. De bedrijfssnelheid varieert van 50 tot 500 mm/s en ondersteunt een stabiele hoogfrequente werking van meer dan 300 cycli per minuut (cpm) om de productie-efficiëntie te verhogen.

   4. Olievrije werking en superlange levensduur

     - Geschikt voor slijtvaste afdichtingen met lage wrijving en een olievrij ontwerp, compatibel met schone werkplaatsen en licht olieachtige industriële omgevingen. De duurzame structurele configuratie garandeert een levensduur van meer dan 5 miljoen cycli met een langdurige, stabiele, onderhoudsvrije werking.

   5. Symmetrisch omkeerbaar ontwerp voor flexibele installatie

     -- Symmetrische luchtpoort- en schakelgroefstructuur maakt on-site links/rechts uitwisseling van leidingen en sensorinstallatie mogelijk, waardoor richtingsbeperkingen worden geëlimineerd en de debuggen en structurele aanpassingsflexibiliteit ter plaatse aanzienlijk worden verbeterd.

Montagevormen en typische toepassingen

   1. Montagemethoden

     -- Montage aan de bovenkant: bevestigd via doorlopende gaten met nauwkeurige positioneringspingaten, geschikt voor installatie op het werkstuk en scenario's voor uiterst nauwkeurige positionering.

     - Montage aan de onderkant: bevestigd via gaten met schroefdraad aan de onderkant, stabiel en betrouwbaar, toepasbaar voor oppervlakte-installatie van standaardapparatuur.

     -- Zijmontage: bevestigd via gaten met schroefdraad aan de zijkant, perfect voor apparatuur met beperkte verticale ruimte en een dichte parallelle opstelling van meerdere dia's.

   2. Typische toepassingsscenario's

     -- 3C Electronics: verwerking en overdracht van chips, scherpstelling van de cameralens, laminering van microcomponenten, testen van de levensduur van de knoppen

     -- Precisiedetectie: positionering van de sonde, nauwkeurige beweging van de CCD-camera, meting van microdimensies, optische fijne kalibratie

     -- Micro-assemblage: automatische schroefvergrendeling, krimpen van aansluitingen, inbrengen van precisiecomponenten, aandrijven van miniatuurmal

     - Medische apparatuur: precisiecontrole van micropompen, miniatuurklepschakeling, telescopische positionering van kleine instrumenten

Snelle selectiegids in 3 stappen

   1. Boringselectie op basis van belasting

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reserveer een veiligheidsmarge van maar liefst 50% voor een stabiele precisiewerking.

   2. Bevestiging van de beroerte

     -- Standaard slagbereik: 5 ~ 50 mm. Geef prioriteit aan korte slagen (5~20 mm) voor hoogfrequente werkomstandigheden om een ​​hogere precisie en operationele stabiliteit te garanderen.

   3. Configuratie-matching

     - Positiebewaking: rust 2 M9B magnetische schakelaars uit voor bidirectionele slagpositiefeedback.

     -- Precisiebegrenzing: Selecteer de dubbele metalen limiet (B) voor een instelbare, nauwkeurige slagpositionering van 0 ~ 5 mm.

     -- Montageaanpassing: Kies zijmontage voor een dichte stationsindeling, montage aan de onderkant voor standaard opbouwinstallatie.

Samenvatting van één zin

     De ultracompacte, zeer nauwkeurige pneumatische schuiftafel uit de SOLH MXJ-serie beschikt over positioneringsnauwkeurigheid op micronniveau, driezijdige flexibele montage, lichtgewicht hoogfrequente bediening en optioneel verstelbare metalen begrenzers, die dienen als de kosteneffectieve precisie-micro-lineaire actuator die veel wordt gebruikt in 3C-elektronica, precisiedetectie, micro-assemblage en medische automatiseringsapparatuur.
