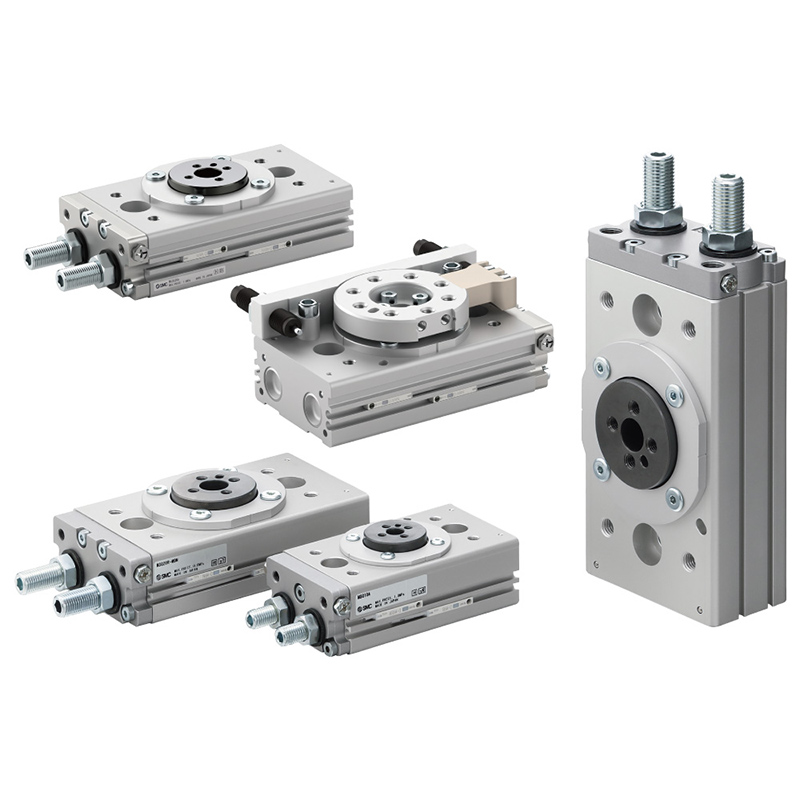

MSQ-serie roterende actuatortafel met tandheugel en rondsel (SOLH Richge-technologie)

Merk:SOLH van Richge Technology

Productoverzicht

     De SOLH MSQ-serie maakt gebruik van een symmetrische tandheugelaandrijfstructuur met dubbele zuigers, opgesplitst in twee subseries: MSQB standaardkwaliteit en MSQA hoge precisiekwaliteit. Het beschikt over een geïntegreerde ronde montagetafel met centraal hol doorgaand gat, zwenkhoek traploos instelbaar van 0~190°.

Het symmetrische tandheugelrondsel met dubbele zuiger levert een 3~4 keer groter uitgangskoppel en een superieur radiaal/axiaal draagvermogen vergeleken met CRQ-rotatiecilinders van het schoepentype. Er zijn twee schokabsorptieopties beschikbaar: ingebouwde rubberen buffer of geïntegreerde hydraulische buffer. Dubbele luchtpoortindeling (eindvlak / zijkant voorkant) vereenvoudigt de indeling van de slangen; compatibele magnetische reedschakelaars voor feedback van het draaipositiesignaal. Op grote schaal gebruikt voor geautomatiseerde indexering, werkstukomkering en precisiepositioneringsstations.

Serieclassificatie- en selectietabel (precisie + buffermatching)

Volledige modelcoderingsregels

  1. Coderingsregel 1: MSQB20A-□-M9BW-□

     Voorbeeld: MSQB20A-M9BW

     -- MSQB / MSQA: serie-ID

        MSQB = Standaard basisserie; MSQA = Hoge precisie-precisieserie

     -- 20: Framemaat (beschikbaar: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Hoekaanpassing en buffercode

        A = Dubbele eindhoekafstelschroeven; R = Ingebouwde hydraulische schokdemper; geen achtervoegsel = alleen rubberen buffer

     -- Middenvak: positie van de luchthaven

        Blanco = luchtpoorten aan het uiteinde; E = Luchtpoorten aan de zijkant aan de voorkant

     -- M9BW: Model met magnetische schakelaar

        Blanco = Zonder magneetschakelaar; Compatibel met M9BW / M9BL universele reed-sensor

     -- Laatste doos: Aantal magnetische schakelaars

        Blanco = Standaard 2 stuks; S = Enkel stuk; Aangepast figuur = aangepaste hoeveelheid

  2. Coderingsregel 2: MSQB10L2-□-M9BW-□-□

     Voorbeeld: MSQB10L2-M9BW

     -- MSQB: Standaardserie; framemaat 10/20/30/50

     -- L / H: kinetische energieklasse hydraulische buffer (alleen voor hydraulische versie R)

        L = hydraulische buffer met lage kinetische energie; H = Hydraulische buffer met hoge kinetische energie

     -- Cijfer 2/3/4/5: Vaste zwenkhoekspecificatie

        2 = Standaard 180°; 3 = 90°; 4 = Symmetrisch 180°; 5 = Symmetrisch 90°

     -- Middendoos: Aangepaste markering X, blanco = standaard voorraadmodel

     -- M9BW: Magnetische schakelaar, blanco = geen sensor aanwezig

     -- Voorlaatste doos: hoeveelheid magnetische schakelaar; blanco=2st., S=1st

     -- Laatste vak: Draadspecificatie van de luchthaven

        Blank = M5 schroefdraad (alleen voor maat 10/20); XF = G1/8; XN = NPT1/8 Amerikaanse draad

Kern structurele voordelen

  1. Symmetrische tandheugel- en rondselaandrijving met dubbele zuiger

     -- Dubbele synchrone zuigers duwen de versnelling synchroon, waardoor eenzijdige speling wordt geëlimineerd; uniforme koppelopbrengst zonder rotatiejitter, veel hoger draagvermogen dan schoepencilinders met één zuiger.

  2. Geïntegreerde draaitafel met pingaten

     - Voorbewerkte positioneringspengaten op de tafel en standaard getapte montagegaten voor directe vergrendeling van mal/werkstuk, eenvoudige uitlijning en hoge integrale stijfheid. Centraal hol doorgaand gat (φ6~φ24) zorgt ervoor dat luchtslangen en sensorbedrading door het centrale, nette interne machine-ontwerp kunnen gaan.

  3. Indeling dubbele luchthaven

     -- Twee leidingopties: luchtinlaat aan het uiteinde of E-type poort aan de voorkant, flexibele leidinggeleiding voor compacte, besloten apparatuur zonder mechanische interferentie.

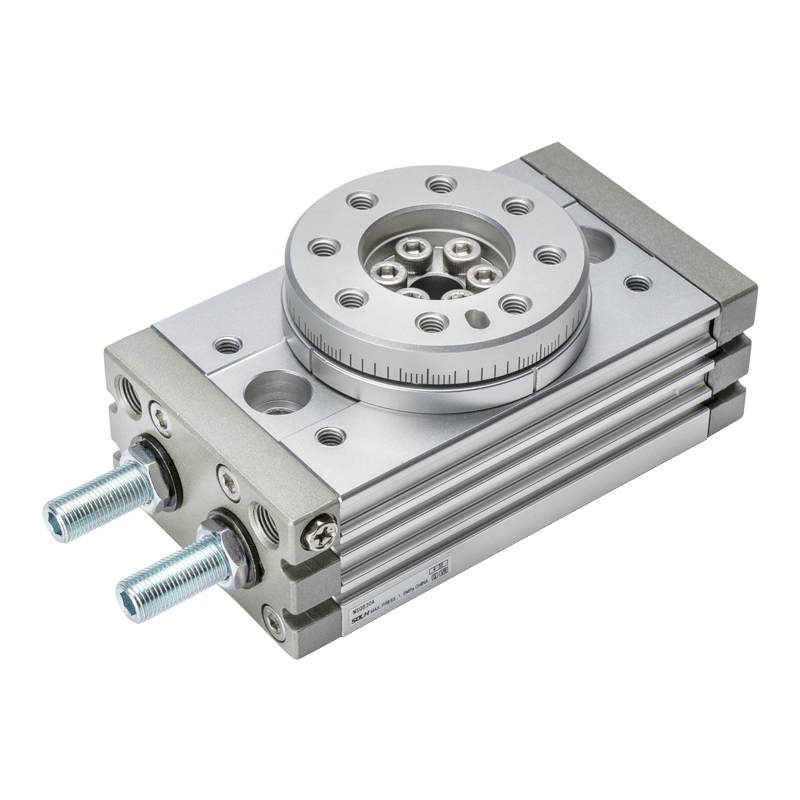

  4. Onafhankelijke hoekafstelschroeven met twee uiteinden (achtervoegsel A)

     -- Afzonderlijke begrenzingsschroeven aan beide uiteinden om de slag met de klok mee en tegen de klok in onafhankelijk te beperken; zwenkbereik traploos instelbaar binnen 0~190°, standaard fabrieksinstelling op 190°.

  5. Twee optionele schokabsorptiesystemen

     -- Standaardversie: rubberen stootbuffer met twee uiteinden voor geluidsreductie bij lichte belasting bij lage snelheid

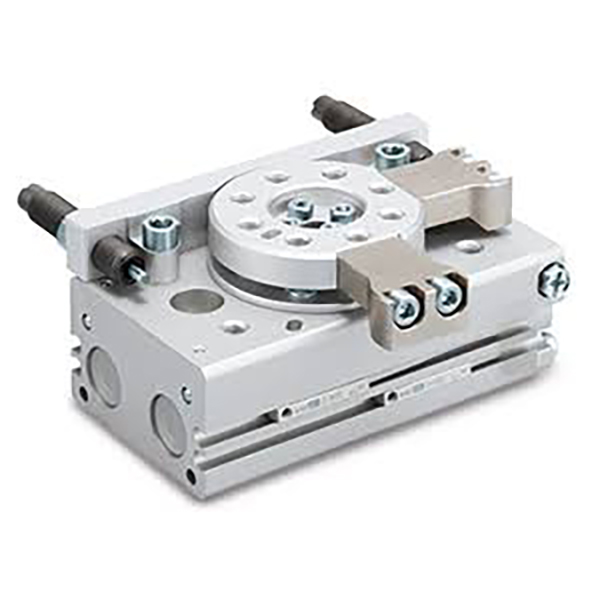

     -- -R hydraulische bufferversie: Geïntegreerde olieschokdemper (L lage kinetische / H hoge kinetische kwaliteiten) absorbeert zware schokken bij hoge snelheid, minimaliseert stoptrilling en beschermt armaturen en werkstukken

  6. Compatibel met magnetische positiefeedback

     -- Ingebouwde permanente magnetische ring in het cilinderlichaam, compatibel met M9BW / M9BL-rietschakelaars om 0°/90°/180° ter plaatse signalen naar PLC te verzenden voor automatische vergrendelingslogica.

  7. Precisiekogellagersteun voor MSQA

     - Het MSQA-model met hoge precisie maakt gebruik van een klasse-precisiekogellager; radiale en axiale slingering ≤0,01 mm, herhaalpositioneringsnauwkeurigheid ±0,01 mm. De MSQB-basisversie voldoet aan de algemene positioneringsvereisten voor automatisering.

Universele standaard technische specificaties

  1. Rijmodus: dubbelwerkend tandheugel en rondsel met dubbele zuiger

  2. Bedrijfsdrukbereik

    -- Rubberbuffertype: 0,1 ~ 1,0 MPa

     -- -R hydraulisch buffertype: 0,1 ~ 0,6 MPa

  3. Bewijstestdruk: 1,05 MPa

  4. Omgevingstemperatuur: 0 ~ 60 ℃ (geen ijs in het luchtcircuit)

  5. Instelbaar zwenkbereik: 0 ~ 190 ° traploos instelbaar, fabrieksinstelling 190 °; vaste hoek 90° / 180° optioneel

  6. Smering: Voorgevuld vet met lange levensduur in de fabriek, smeermiddelvrij ontwerp compatibel met olievrije, schone, droge lucht

  7. Toepasselijk medium: gefilterde droge perslucht (filtratieprecisie ≥40 μm)

Tabel koppel- en draagvermogen (0,5 MPa toevoerlucht)

Vergelijkingstabel voor maximale kinetische energie van buffer

Volledige modelselectieregels

  1. Selectie van precisiekwaliteit

     - Chippositionering, optische PCB-inspectie, precisieassemblage → MSQA-serie met hoge precisie

     -- Algemeen omdraaien van werkstukken, materiaal omleiden en sorteren → MSQB standaard basisserie

  2. Regel voor buffermatching

     -- Lichte belasting bij lage snelheid, kostenbeheersing: niet-R rubberen buffermodel

     -- Hoogfrequente snelle cyclus, zware impact op het werkstuk: Select -R hydraulische buffer; lichte impact L-klasse, zware impact H-klasse

  3. Keuze van de zwenkhoek

     -- 90° kantelen laden/lossen: achtervoegsel 3 / 5

     -- 180° heen en weer gaande indexering, dubbelzijdige detectie: achtervoegsel 2 / 4

     - Aangepast willekeurig beperkt zwenkbereik: universeel model met A-stelschroef

  4. Indeling van de luchthaven

     -- Compacte, beperkte interne machineruimte: versie met poort aan de voorzijde aan de E-zijde

     -- Standaard externe blootliggende leidingen: standaard eindpoort

  5. Positiesignaalfeedback

     - Lokaal signaal vereist voor PLC-vergrendeling: Rust M9BW magnetische schakelaars uit (standaard 2 stuks); alleen enkelzijdige detectie selecteer S enkele schakelaar

  6. Draadspecificatie

     -- Maat 10/20 kleine frames standaard M5-draad; middelgroot 30/50 optioneel G1/8 (XF), NPT1/8 (XN) Amerikaanse draad

Typische industriële toepassingsscenario's

     -- 3C Electronics Precision Automation: roterende positionering van de chip, optische inspectie vanuit meerdere hoeken van de PCB, indexeringsassemblage van microcomponenten

     -- Verpakkingsproductielijnen: flessendopstations, richtingsverandering van 90 ° karton, bevestiging van roterende etiketten

     -- Machinegereedschapsarmaturen: omdraaien van het werkstuk, positionering van de stempelmal

     - Logistieke sorteerapparatuur: materiaalomleiding, roterend stopmechanisme voor pijpleidingen

     - Eindeffector van mini-manipulatoren: rotatie van robotgewrichten, omdraaien van vacuümklauwplaat

     - Precisietestapparatuur: draaitafel voor visuele inspectie, testmal voor luchtdichtheid met meerdere hoeken

Ondersteuning van pneumatische circuitmatchingsoplossingen

  1. Standaard algemeen circuit

     -- AFC luchtbron tweepuntscombinatie → 4V210 5/2 magneetventiel → PU-luchtslang → MSQ-draaitafel (M9BW magnetische schakelaar aangesloten op PLC)

  2. Explosieveilig werkplaatscircuit

     -- Explosieveilige luchtbronbehandelingsunit → 50-VFE explosieveilige 5-weg magneetklep → PU flexibele slang → MSQB/MSQA roterende cilinder voor gevaarlijke omgevingen

  3. Mini-precisie-microstation

     --AC1500 mini-luchtregelaarfilter → 3V-serie 3/2 magneetventiel → PU4 dunne slang → MSQ10 / MSQ20 kleine draaitafel

Samenvatting van één zin

     De SOLH MSQ tandheugel-draaitafel met dubbele zuigers is opsplitsbaar in MSQB-standaard en MSQA-kwaliteiten met hoge precisie, ondersteunt 0~190° verstelbare zwenkbeweging, dubbele rubberen/hydraulische schokabsorptie, dubbele luchtpoortindeling aan het uiteinde/zijde en centrale holle bedradingsopening, waardoor een 3~4x hoger koppel wordt geleverd dan vaancilinders als universele roterende indexeringsactuator voor lijnen voor elektronica, verpakkingen, werktuigmachines en testautomatisering.
