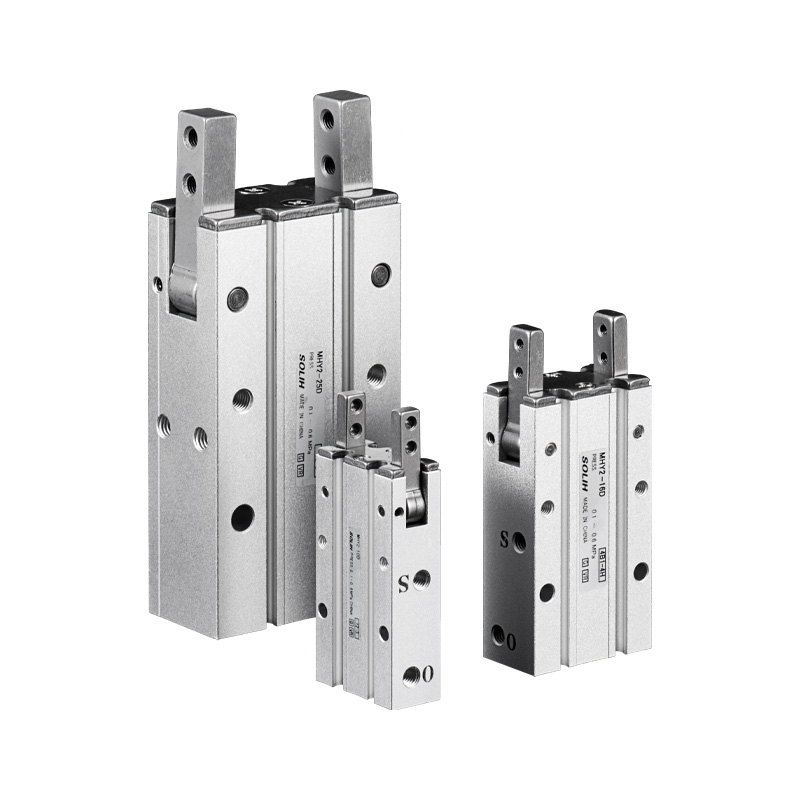

SOLH MHY2 nokkenaangedreven pneumatische grijper met 180° brede draaiing is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het maakt gebruik van nokkentransmissie in plaats van een tandwielmechanisme, waardoor een maximale openingshoek van 180° wordt bereikt met een overgesloten positie van -3° om losraken van het werkstuk te voorkomen. Boringmaten bestrijken 10/16/20/25 mm, puur dubbelwerkend zonder enkelwerkende NO/NC-varianten, en de nauwkeurigheid van de herhaalde positionering bedraagt ​​±0,02 mm. Geoptimaliseerde constructie met smalle doorgang verbetert de stofbestendigheid. Er zijn sensorgroeven aan vier zijden beschikbaar en montage door gaten is optioneel. Ingebouwde magnetische ringen werken met reedschakelaars uit de M9-serie om open/gesloten feedbacksignalen naar PLC te sturen. Door de hefboomoverbrenging neemt de effectieve klemkracht scherp af bij langere bekoverhang; Tijdens de selectie is koppelverificatie vereist en de lengte van de klemarm wordt aanbevolen binnen 35 mm. Ideaal voor het oppakken en omdraaien van buisvormige en onregelmatige werkstukken met een grote diameter bij miniatuurroboteindeffectoren. MHW2 tandwielzwenkgrijper wordt aanbevolen als uitschakeling of een grotere, zware boring vereist is; Voor gecentreerde lineaire klemming wordt de voorkeur gegeven aan de parallelle grijper MHZ2.

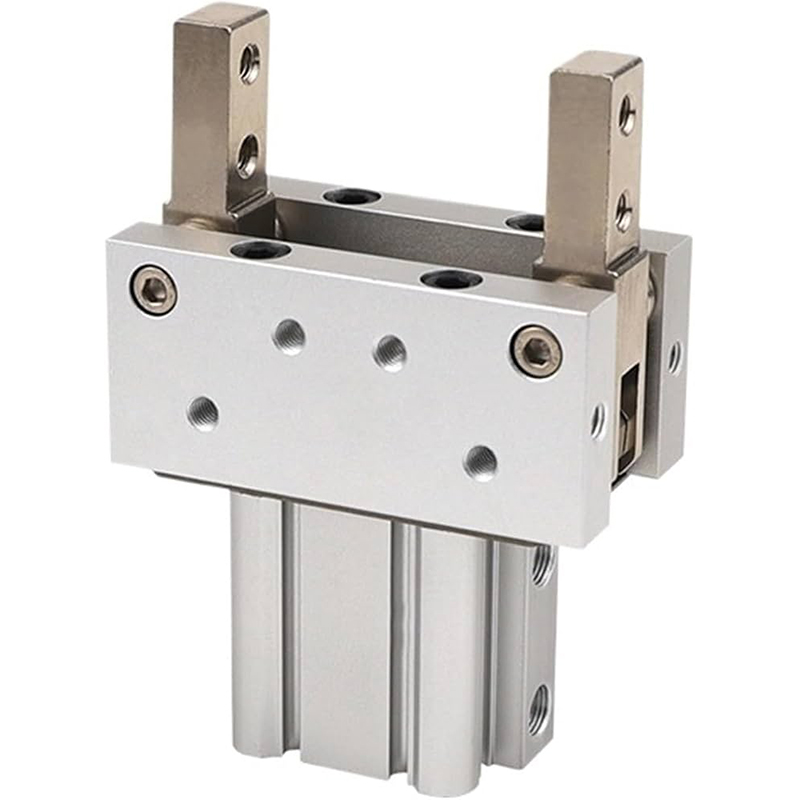

De SOLH MHT2 zelfremmende pneumatische grijper met knevelkoppeling voor zwaar gebruik is volledig uitwisselbaar met gelijkwaardige SMC-modellen. De dodepuntstructuur met knevelkoppeling versterkt de klemkracht 3 tot 5 keer. De mechanische zelfvergrendeling treedt in werking zodra deze volledig gesloten is en behoudt meer dan 80% klemkracht na luchtverlies om te voorkomen dat het werkstuk valt, ideaal voor robothandling boven het hoofd en hoge veiligheidsstations. Boringmaten bestrijken 32/40/50/63 mm, aangeboden in standaard D-type en bijgewerkte lichtgewicht DZ-variant. Magneetschakelaars (M9BW) kunnen aan vier zijden worden gemonteerd voor een flexibele sensoropstelling. Uitgerust met zeer sterke kaken van gelegeerd staal en slijtvaste verbindingen, ondersteunt het een olievrije, langdurige werking. De zwenkhoek is beperkt tussen 23°~28°, dus de speling tussen het werkstuk moet tijdens de selectie worden gecontroleerd. Op grote schaal gebruikt voor auto-onderdelen, gegoten en gesmede onderdelen, het laden van zware werktuigmachines en veiligheidsarmaturen voor persapparatuur. In tegenstelling tot gewone parallelle grijpers zonder vergrendelingsfunctie, is MHT2 de voorkeursoplossing voor zware lasten die valbeveiliging vereisen.

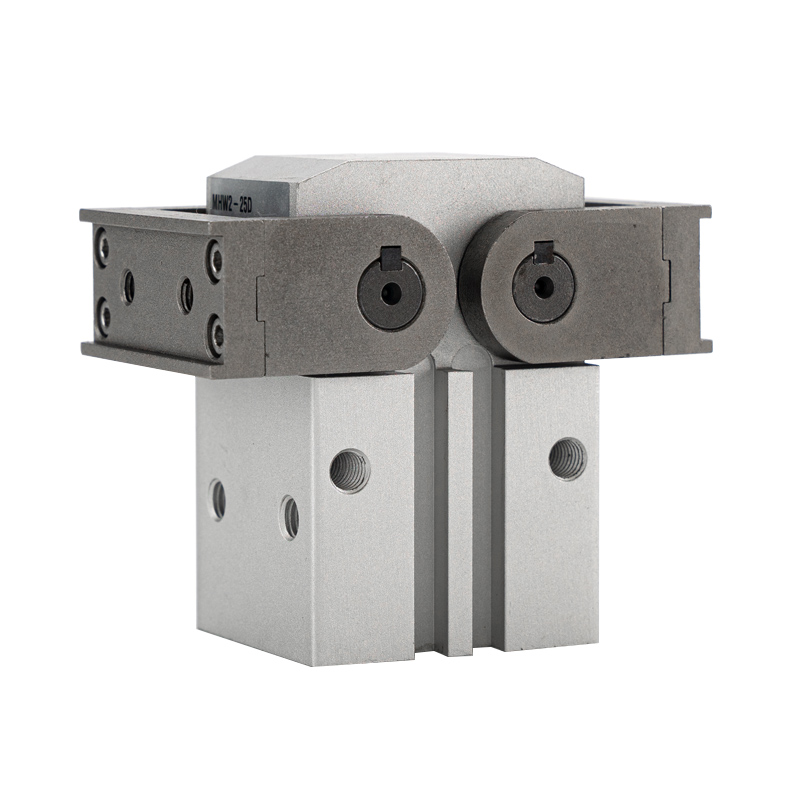

De SOLH MHW2 pneumatische grijper met tandheugel en rondsel, 180° zwenkbaar, is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Tandheugeltandwielaandrijving maakt symmetrische synchrone kaakbeweging mogelijk, elke kaak draait tot 90° voor een totale opening van 180°, met een synchronisatiefout ≤0,1° om een ​​evenwichtige klemming te garanderen en het wegglijden van het werkstuk te voorkomen. Boringmaten variëren van 20 tot 50 mm in een puur dubbelwerkende configuratie. De kaken staan ​​loodrecht op het lichaam bij volledige opening, waardoor de in beslag genomen ruimte wordt geminimaliseerd en mechanisch ontwijken en omdraaien van het werkstuk wordt vergemakkelijkt. De behuizing van hard geanodiseerd vierkant aluminium is voorzien van sensorgroeven aan vier zijden voor onbeperkte installatie van magnetische schakelaars. Geoptimaliseerde stofdichte afdichting ondersteunt langdurig gebruik in stoffige werkplaatsen. Vergeleken met nokkenaangedreven MHY2 levert MHW2 een hoger laadvermogen en betere synchronisatie; In tegenstelling tot de MHT2-schakelaar heeft deze geen zelfremmende uitschakeling, maar biedt hij een veel grotere zwenkhoek. Op grote schaal gebruikt voor het omdraaien en hanteren van middelzware werkstukken (1~20 kg), dozen, grote plastic onderdelen en laden/lossen in beperkte automatiseringsstations.

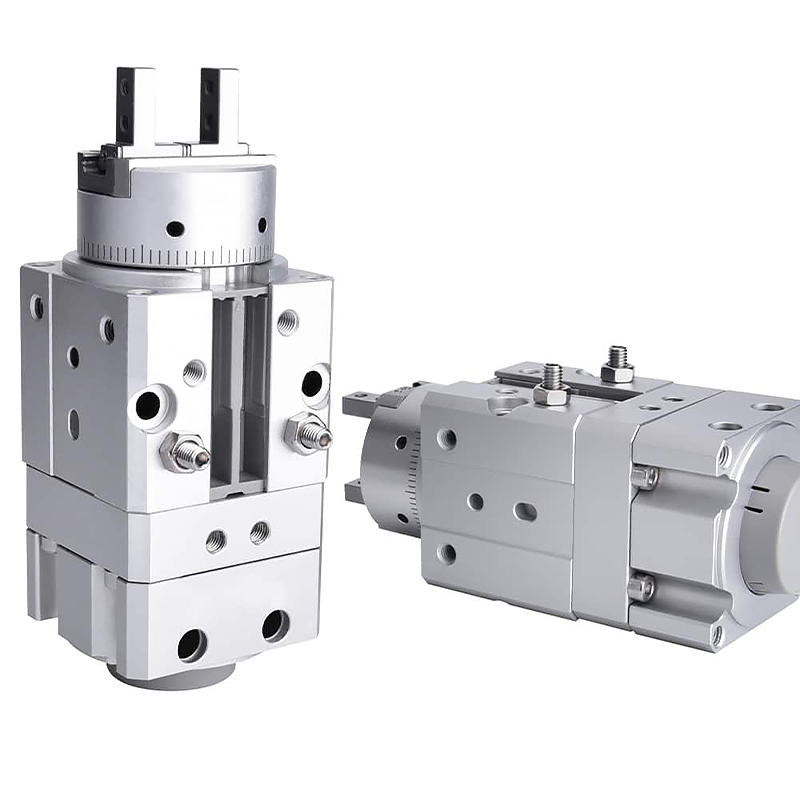

SOLH MRHQ geïntegreerde roterende grijper van het vaantype is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het integreert een schoependraaimodule en een parallelle luchtgrijper in een enkele actuator, ter vervanging van een gesplitste combinatie van een draaitafel en een afzonderlijke vingercilinder. De totale lengte wordt met ongeveer 20% ingekort en interferentie van de buisweerstand tijdens rotatie wordt geëlimineerd. Boringmaten dekken 10/16/20/25 mm met standaard 90° en 180° rotatieversies. Eindstopschroeven maken ±10° totale hoekfijnafstelling mogelijk. De dubbelwerkende parallelle bek bereikt een herhaalpositioneringsnauwkeurigheid van ±0,01 mm. Vijf montageoppervlakken samen met positioneernokken en pingaten maken een snelle centrering en montage in meerdere richtingen mogelijk. Ingebouwde magnetische ringen ondersteunen maximaal vier reedschakelaars uit de M9-serie om zowel de draailimieten als de open/gesloten status van de bek te detecteren voor volledige PLC-vergrendelingscontrole. Het heeft een olievrije, zelfsmerende structuur en wordt veel gebruikt voor het grijpen, omdraaien en richtingconversie van werkstukken in 3C-elektronica en verpakkingsautomatiseringslijnen met beperkte ruimte voor lichte en middelzware belastingen van 0,1 tot 5 kg. Bij het selecteren van de belasting is een veiligheidsmarge van minimaal 30% vereist.

SOLH HFZ parallelle pneumatische grijper met lineaire geleiding is direct uitwisselbaar met de SMC MHZ2-serie. Het maakt gebruik van een synchrone tandheugel- en rondseltransmissie met dubbele zuigers, geïntegreerd met lineaire kogelgeleiding voor hoge stijfheid en uitstekende weerstand tegen offsetbelasting. Er zijn drie bedieningsvarianten beschikbaar: standaard dubbelwerkend HFZ; enkelwerkende normaal gesloten HFSZ (veer houdt het werkstuk vast wanneer de lucht wordt afgesloten); enkelwerkende normaal open HFTZ (veer laat het werkstuk los bij luchtverlies). Boringmaten variëren van 6 tot 40 mm met herhaalde positioneringsnauwkeurigheid ±0,01~±0,02 mm. Meerdere montageopties omvatten tappen aan de onderkant, montage aan de zijkant en N-type met doorgaand gat. Sensorgroeven aan beide zijden en ingebouwde magnetische ringen ondersteunen magnetische schakelaars uit de M9-serie voor open/gesloten feedback. Geschikt voor uitwendig klemmen en inwendig expanderend grijpen. Optionele accessoires zijn onder meer stofkappen, afdichtingen voor hoge temperaturen en NSF-H1-vet voor levensmiddelen. De effectieve klemkracht neemt af naarmate de kaak overhangt; Bij de belastingberekening is een veiligheidsfactor ≥1,5 vereist. Op grote schaal ingezet op roboteindeffectoren, 3C-elektronica, precisiehardware, spuitgiet- en verpakkingsautomatisering, precisiegrijpstations, vooral voor toepassingen die een veilige uitschakeling of vrijgave vereisen en werkomstandigheden met zijdelingse offsetbelastingen.

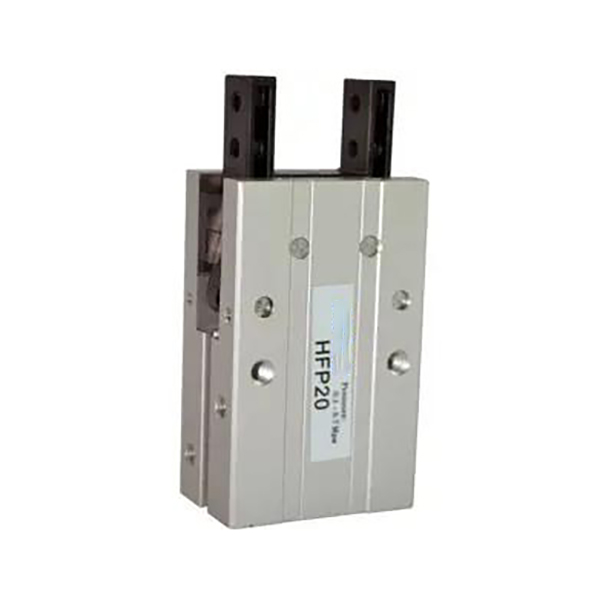

SOLH HFP economische parallelle pneumatische grijper van het hefboomtype maakt gebruik van mechanische hefboomoverbrenging als een kosteneffectieve lichtgewicht grijpoplossing. Boringmaten dekken 10/16/20/25/32 mm. De kaken sluiten wanneer de zuiger uitschuift en openen zich bij het terugtrekken; De klemkracht is 20%~30% hoger dan de openingskracht, zodat het werkstuk betrouwbaar wordt vastgehouden. Er zijn montagegaten beschikbaar op drie zijden: zijkant, onderkant en achterkant. Ingebouwde permanente magneten werken met CS1-G magnetische schakelaars voor open/gesloten statusfeedback. Metalen wrijvingsisolatieplaten verminderen de slijtage en passen zich aan aan continu gebruik met hoge cycli. Gepositioneerd als een economisch alternatief voor lineaire geleidingsgrijpers zoals HFZ en MHZ2, geschikt voor kostengevoelige lichte en middelzware toepassingen. Periodiek vetonderhoud op de hefboomverbindingen wordt aanbevolen. Op grote schaal gebruikt voor hoogfrequente verwerking van 3C-kunststofonderdelen, miniatuurgestempelde hardware en kleine verpakkingscomponenten. Niet aanbevolen voor omstandigheden met aanhoudende zware offsetbelastingen of montagevereisten met ultrahoge precisie.

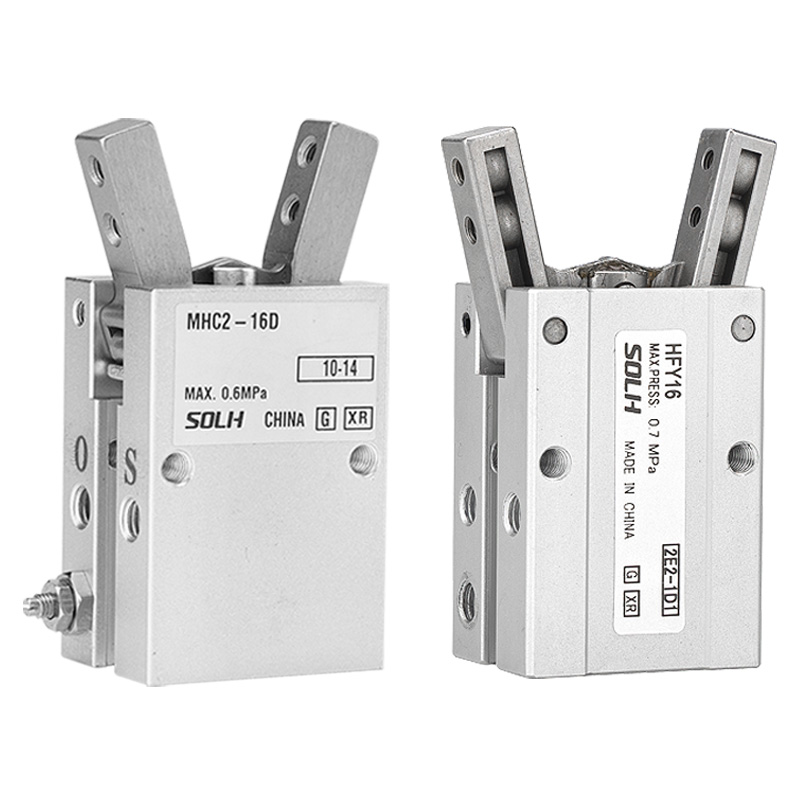

SOLH HFY Y-type pneumatische zwenkgrijper dient als een kosteneffectief uitwisselbaar alternatief voor SMC MHC2. Aangedreven door een draaischarnier met enkele zuiger en koppelversterking door de hendel. Er worden twee varianten aangeboden: dubbelwerkende HFY en enkelwerkende, normaal open HFTY. Het zwenkbereik bereikt +30°/-10° met een totale effectieve zwenkhoek van ongeveer 40°. Ingebouwde verstelbare gaskleppen maken onafhankelijke snelheidsregeling voor openen en sluiten mogelijk, en de nauwkeurigheid van de herhaalde positionering bedraagt ​​±0,02 mm. Boringmaten dekken 6/10/16/20/25/32 mm. Er zijn drie montageoppervlakken (onderkant, zijkant, achterkant) beschikbaar. Ingebouwde magnetische ringen zijn compatibel met CMSH- en DS1-G-magneetschakelaars voor limietsignaalfeedback. Het is ideaal voor het omwikkelen van ronde, gebogen en onregelmatige miniatuuronderdelen in een beperkte installatieruimte en bij hoogfrequente omstandigheden met lichte belasting. Houd er tijdens de selectie rekening mee dat het klemkoppel afneemt naarmate de bek langer oversteekt; voor belastingverificatie is een veiligheidsfactor ≥1,5 vereist. Vergeleken met de originele MHC2 heeft de HFY een iets smallere zwenkhoek, maar ondersteunt hij toch driezijdige montage met superieure kostenprestaties. Originele MHC2 wordt aanbevolen als een groter zwenkbereik of een normaal gesloten houdfunctie vereist is.

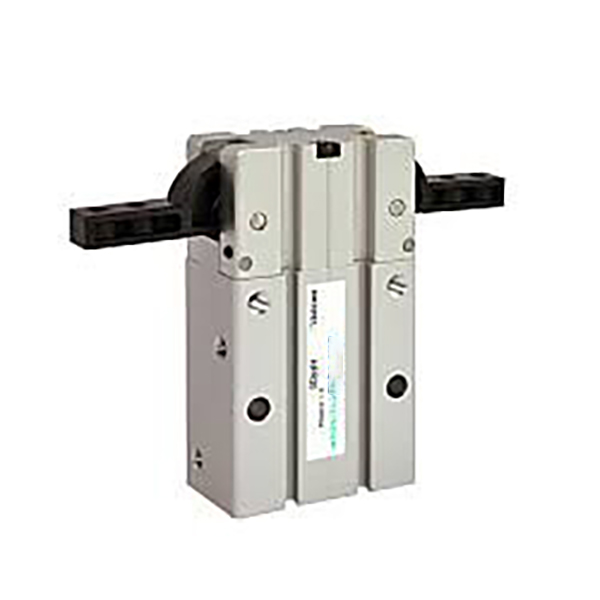

SOLH HFR draaikoppeling De pneumatische grijper met een wijd openende 180° opening wordt aangedreven door een zuigerkoppeling om de kaken te roteren. Elke kaak zwaait tot 90° en vormt een rechte lijn wanneer deze volledig geopend is, om maximale speling te bieden en mechanische interferentie tijdens het oppakken en plaatsen te elimineren. Boringmaten dekken 10/16/20/25/32 mm met puur dubbelwerkend ontwerp. De oversluithoek van -2°~-5° zorgt voor een stabiele klemming. Er zijn drie montageoppervlakken (zijkant, onderkant, achterkant) beschikbaar; Het plaatsen van pingaten op de basis verbetert de nauwkeurigheid van de montage, en montage door het achtervoegsel N is optioneel. Alle modellen worden geleverd met ingebouwde permanente magneten en sensorgroeven die compatibel zijn met CMSH-magneetschakelaars. De geoptimaliseerde stofdichte kaakstructuur en anti-wrijvingsmetaalscheiders zorgen voor een levensduur van meer dan 5 miljoen cycli voor matig stoffige werkplaatsomgevingen. Op grote schaal gebruikt voor het grijpen en omdraaien van werkstukken met diepe holtes, grote kunststof behuizingen en doosmaterialen. De MHW2 tandwielaangedreven zwenkgrijper kan worden overwogen voor toepassingen met middelmatige belasting als extreme speling niet nodig is. Bij de koppelberekening moet een veiligheidsmarge van minimaal 30% worden gereserveerd; De verlengde bekoverhang vermindert het effectieve klemkoppel aanzienlijk.

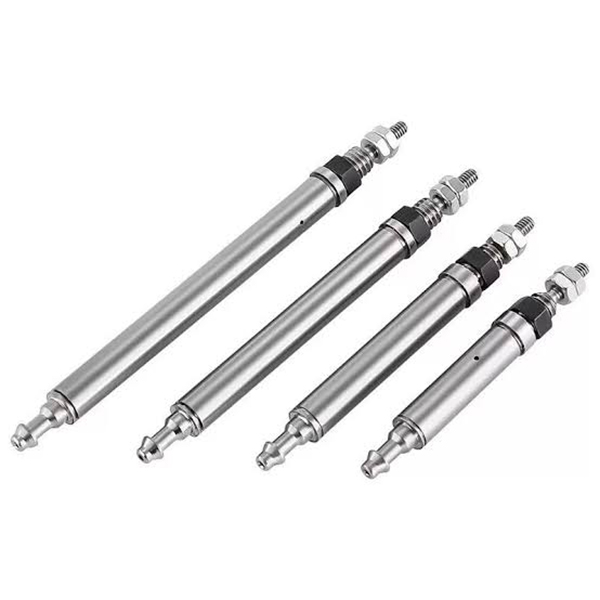

De SOLH CJ1 ultra-miniatuur pneumatische cilinder met pen is uitwisselbaar met gelijkwaardige SMC-modellen, aangeboden in boringen van φ2,5 en φ4. φ2.5 is alleen een enkelwerkende veerretour, terwijl φ4 zowel enkelwerkende als dubbelwerkende versies ondersteunt. Slank en ultralicht (2~3,5 g), zonder ingebouwd kussen voor een snelle respons. De luchtpoort aan de stangzijde kan ±90° worden gedraaid om de lay-out van de slangen te vergemakkelijken. Externe schroefdraad aan beide uiteinden maakt directe axiale bevestiging mogelijk zonder extra beugels. Het levert stuwkracht variërend van 0,64 tot 6,3 N bij 0,5 MPa, geschikt voor microbelastingen van minder dan 100 g om impactschade aan delicate kleine werkstukken te voorkomen. NBR-afdichtingen ondersteunen een olievrije werking voor een schoon milieu. Op grote schaal toegepast bij hoogfrequente push-pull-taken met korte slag, waaronder het testen van de duurzaamheid van 3C-knoppen, het uitwerpen van chips, het positioneren van microcomponenten, het afstemmen van precisie-instrumenten en miniatuuractuators voor medische apparaten. Bij de selectie wordt een stuwkrachtveiligheidsfactor van minimaal 50% aanbevolen.
