CDJ2-serie roestvrijstalen minicilinder (dubbel-/enkelwerkend)

Merk: SOLH van Richge Technology

Productoverzicht

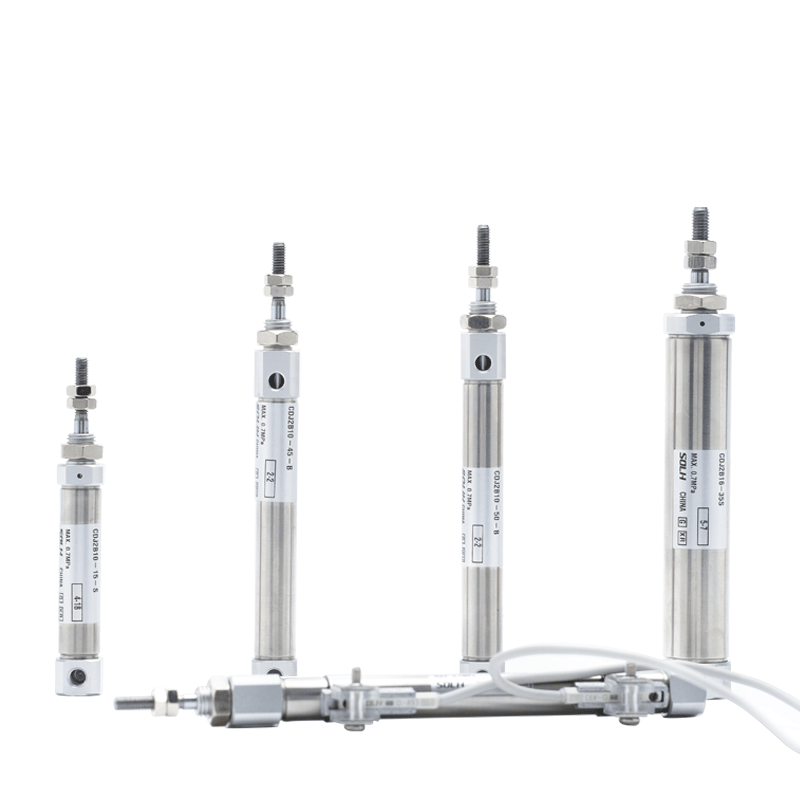

     De SOLH CDJ2-serie is een roestvrijstalen minicilinder van het pentype met magnetische ringen, volledig uitwisselbaar met de SMC CJ2-serie. Boringmaten: φ6 / 10 / 16 mm. Opvallende kenmerken: ultracompact ontwerp, lichtgewicht constructie, corrosieweerstand en stabiele hogesnelheidswerking met hoge frequentie. Op grote schaal gebruikt in besloten ruimtestations op het gebied van de elektronica, de medische sector, de voedselverwerking en de precisieautomatisering; reguliere miniatuur lineaire actuator.

Kernstructuur en ontwerpkenmerken

   1. Standaardspecificatie: komt overeen met de maatnorm voor minicilinders van SMC (niet-ISO-standaard), universele montageafmetingen in de industrie.

   2. Materiaal: 304 roestvrijstalen vat en zuigerstang, roestvrij en corrosiebestendig, geschikt voor vochtige, zwakzure, zwakke alkalische en schone productieomgevingen.

   3. Structuur: rechte ronde loop, geplooide eindkappen, trekstangvrij ontwerp, ultraklein volume. CDJ2-16×100 slechts ca. 120g.

   4. Bedieningsvarianten

      -- CDJ2B Dubbelwerkend: Luchttoevoer aan beide uiteinden, universeel standaardmodel

      -- CDJ2E Enkelwerkend: lenteterugkeer; CDJ2ET: Veerverlenging

     -- CDJ2KB Niet-roterend: zeshoekige zuigerstang voor anti-verdraaiing en nauwkeurige positionering

   5. Kussen: standaard rubberen kussen; luchtkussen (achtervoegsel Z) optioneel voor toepassingen met hoge snelheid om impact en geluid te verminderen.

   6. Afdichting: wrijvingsarme afdichting met oliereservoirgroef. Lage startdruk (0,06 MPa), olievrije werking, levensduur ≥5 miljoen cycli.

   7. Positiedetectie: ingebouwde magnetische ring, compatibel met magnetische schakelaars uit de M9B / A93 / Z73-serie voor bewaking van de zuigerpositie.

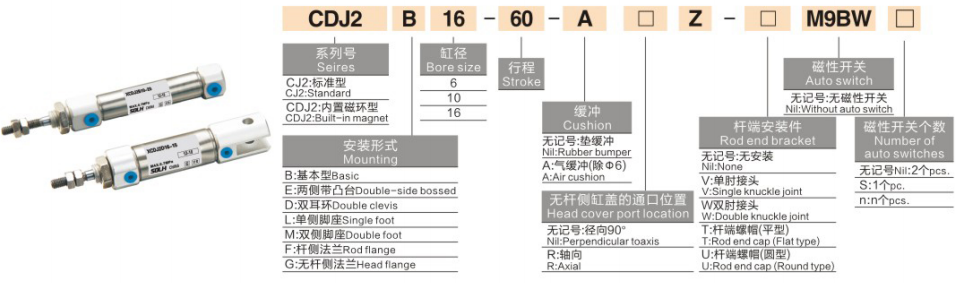

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CDJ2B16-50Z-B

   2. Voorbeelden van standaardorderreferenties

     -- CDJ2B10-30-B: Boring 10, slag 30, dubbelwerkend, rubberen kussen, uitgerust met magneet

     -- CDJ2E6-15-B: Boring 6, slag 15, enkelwerkende veerretour

     -- CDJ2KB16-50-B: Boring 16, slag 50, niet-roterende zeshoekige zuigerstang

Universele kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

   1. Dubbelwerkende CDJ2B

   2. Enkelwerkende CDJ2E (veerretour @0,5 MPa)

Montagevormen en afgeleide modellen

   1. Montageaccessoires

     -- B Basistype: Directe installatie via eindkapschroefdraad (meest gebruikte)

     -- F-flens: flensmontage aan stangzijde/kopzijde

     -- L Voetbeugel: Enkele voetbevestiging

     -- D Dubbele gaffel: Dubbele gaffel achter (φ10/16)

     -- E Boss-montage: montagenokken met meerdere oriëntaties op eindkappen

   2. Belangrijkste afgeleide reeksen

     -- CDJ2B: Standaard dubbelwerkend

     -- CDJ2E: Enkelwerkend, veerintrekken (automatisch intrekken na luchtonderbreking)

     -- CDJ2ET: enkelwerkend, veeruitschuivend (automatisch uitschuiven na luchtonderbreking)

     -- CDJ2KB: Niet-roterende zeshoekige zuigerstang

     -- CDJ2RB: Slanke versie voor directe montage zonder montagenokken

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht/belasting, reserveer een veiligheidsmarge van ≥50%; kies een kleinere boring voor een hogere cyclische snelheid.

   2. Slagbevestiging: voeg een extra marge van 10 ~ 20 mm toe op de effectieve slag; Maximale slag: dubbelwerkend 200 mm, enkelwerkend 100 mm.

   3. Configuratie-matching

     -- Actietype: Dubbelwerkend → B; enkelwerkende veer intrekken → E; anti-twist positionering → KB

     -- Kussen: hoge snelheid, selecteer Z-luchtkussen

     -- Positiefeedback: Selecteer een model met magneet, passend bij de M9B/A93 magnetische schakelaars

Samenvatting van één zin

     SOLH CDJ2 roestvrijstalen minicilinder van het pentype is uitwisselbaar met SMC CJ2, verkrijgbaar in dubbelwerkende, enkelwerkende en niet-roterende zeshoekige staafvarianten, rubber/luchtkussen optioneel, corrosiebestendig olievrij ontwerp, ideale compacte hoogfrequente miniatuur lineaire actuator voor elektronica, medische en geautomatiseerde voedselapparatuur.
