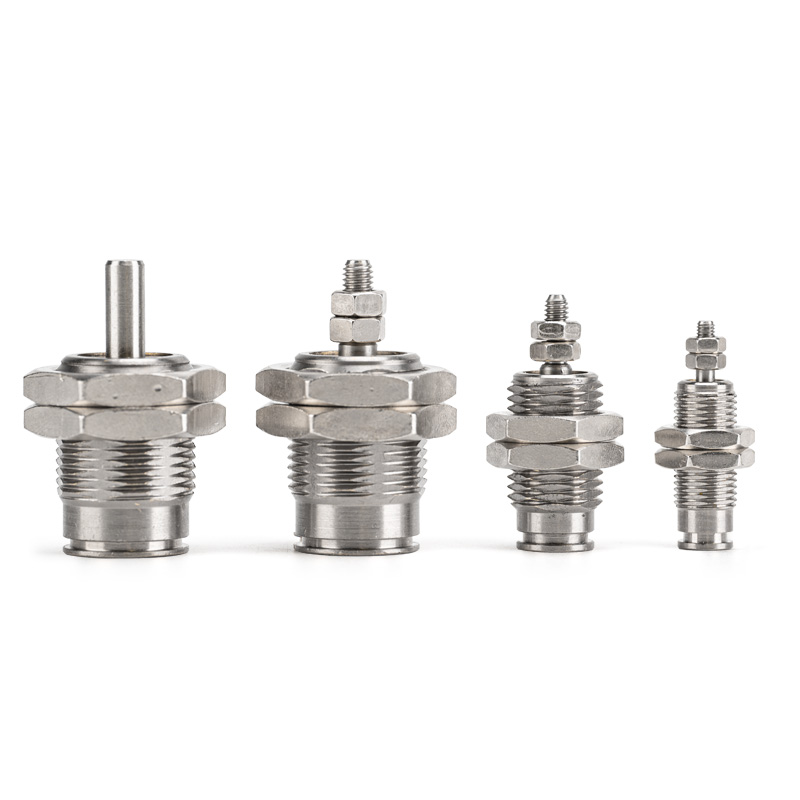

CJP-serie enkelwerkende pencilinder (microcilinder met korte slag)

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH CJP-serie is een enkelwerkende veerretourpencilinder. Kernkenmerken: ultrakorte behuizing, minimale installatievoetafdruk, unidirectionele stuwkracht en automatische veerreset bij luchtafsluiting. Geschikt voor unidirectionele precisie-push-pull-beweging onder beperkte ruimte, lichte belasting en hoogfrequente korteslagstations. Het is een klassiek model voor miniatuur-aandrijftoepassingen in één richting.

Kernstructuur en ontwerpkenmerken

     -- Rijmodus: enkelwerkend (veerretour). Verlengen wanneer lucht wordt toegevoerd; automatisch ingetrokken door een veer zonder luchtdruk voor een veilige werking.

     -- Boringmaten: Ø4 / 6 / 10 / 16 mm, dekking van micro tot licht laadvermogen (0,1 ~ 3 kg).

     - Structuur: behuizing van hard geanodiseerd messing, roestvrijstalen zuigerstang, geen ingebouwd kussen. Extra korte omtrek, beschikbaar voor paneelmontage of verzonken inbouw in apparatuur.

     -- Montagetypen: twee kernconfiguraties: paneelmontage (B) en inbouwmontage (S).

     -- Materiaal en afdichting: messing behuizing + NBR-afdichtingen, olievrije werking, compatibel met schone en licht olieachtige omgevingen. Mechanische levensduur ≥3 miljoen cycli.

     -- Sensoroptie: CDJP-variant met ingebouwde magnetische ring, ondersteunt één magnetische schakelaar voor uitgebreide positiedetectie.

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CJPB6-10

   2. Voorbeelden van standaardorderreferenties

     -- CJPB4-5: Boring 4, slag 5, paneelmontage, geen magnetische ring

     -- CDJPS10-15: Boring 10, slag 15, verzonken montage, ingebouwde magneet

     -- CJPB6-10H4: Boring 6, slag 10, paneelmontage, OD4 push-in-aansluiting

Technische specificaties universele kern (0,5 MPa, enkelwerkende veerretour)

Kernconcurrentievoordelen

   1. Ultracompacte omtrek bespaart installatieruimte

     -- Extra korte behuizing ondersteunt verzonken inbouw in machines of paneelmontage, waardoor de bezette ruimte tot 50% wordt verminderd in vergelijking met standaardcilinders, ideaal voor extreem kleine stations.

   2. Unidirectionele stuwkracht met reset bij uitschakelen

     -- Het terugtrekken van de veer wordt geactiveerd zodra de luchttoevoer wordt onderbroken. Veilig voor het klemmen, uitwerpen en stoppen van unidirectionele bewegingen.

   3. Snelle respons en stabiele hoogfrequente werking

     -- Kussenvrije afdichting met lage wrijving maakt consistente cycluscycli ≥250 cpm mogelijk voor repetitieve taken met korte slagen.

   4. Olievrije werking en langere levensduur

     -- Geschikt voor schone werkplaatsomstandigheden. Messing behuizing en duurzame afdichting garanderen ≥3 miljoen onderhoudsvrije cycli.

   5. Flexibele montageconfiguratie

     -- Paneel- en verzonken inbouwmontage beschikbaar; Het staafuiteinde kan vlak of afgerond zijn, zodat het past bij diverse mechanische ontwerpen.

Montageopties en typische industriële toepassingen

   1. Montageformulieren

     -- Paneelmontage (B): Flens bevestigd op het oppervlak van de apparatuur, handig voor externe duw- en trekbewegingen

     -- Inbouwmontage (S): behuizing ingebed in de boring van de apparatuur, alleen de zuigerstang zichtbaar voor maximale ruimtebesparing in machines

   2. Typische toepassingsscenario's

     -- 3C en elektronica: vastklemmen van microonderdelen, spaanuitworp, miniatuurmalaandrijving, testen van de duurzaamheid van knoppen

     -- Precisie-instrumenten: miniklepschakeling, vezelpositionering, fijnafstelling van het instrument, stoppen met korte slag

     -- Algemene automatisering: hoogfrequent laden/ontladen, etiketten pellen, overdracht van microcomponenten, unidirectioneel klemmen

     -- Medische apparatuur: miniatuurinstrumentverlenging, micro-vloeistofaandrijving, precisiepositioneringsassemblages

Snelle selectiegids in 3 stappen

   1. Boringselectie op basis van laadvermogen

      -- Ø4 ≤0,3 kg; Ø6 = 0,3 ~ 0,7 kg; Ø10 = 0,7 ~ 2 kg; Ø16 = 2 ~ 3 kg. Reserve ≥50% veiligheidsmarge.

   2. Beroertebevestiging

     -- Standaardslag: 5/10/15 mm. Kortere slagen zorgen voor stabielere hoogfrequente prestaties.

   3. Configuratie-matching

     -- Positiefeedback: kies CDJP met ingebouwde magneet plus één M9B-schakelaar om de uitgeschoven positie te controleren.

     -- Montage-indeling: verzonken ingebouwde montage (S) voor interne installatie van apparatuur; paneelmontage (B) voor opbouwmontage.

Samenvatting van één zin

     SOLH CJP enkelwerkende pneumatische cilinder met veerretour en micropin biedt een ultrakorte compacte behuizing met paneel en verzonken montagemogelijkheden; De CDJP-versie ondersteunt detectie van magnetische schakelaars, een ideale economische miniatuuractuator voor unidirectionele uitwerping met korte slag, klem- en positioneringstaken in 3C in kleine ruimtes, precisie-instrumenten en medische automatiseringsapparatuur.
