CJ2K-serie roestvrijstalen minicilinder, niet-roterend staaftype

Merk: SOLH van Richge Technology

Productoverzicht

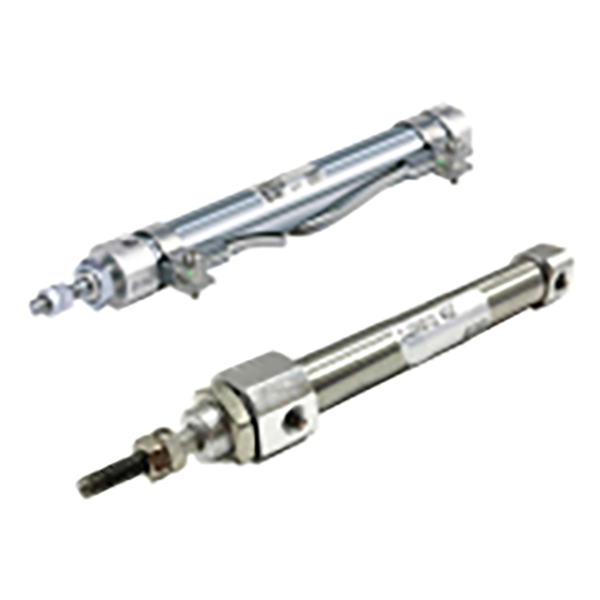

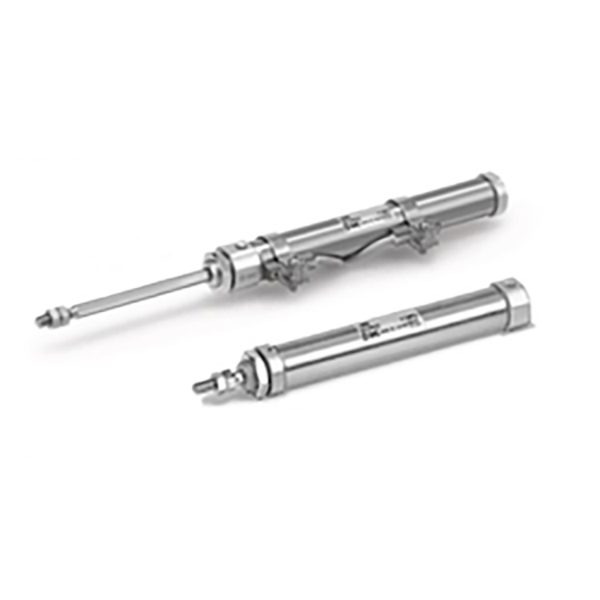

     De SOLH CJ2K-serie is een roestvrijstalen minicilinder met niet-roterende staaf, afgeleid van de CJ2-minicilinderfamilie. Kernkenmerk: zeshoekige anti-rotatiezuigerstang geïntegreerd met interne geleidingsstructuur om te voorkomen dat de zuigerstang draait tijdens het uitschuiven en intrekken. Ideaal voor precisiestations waarbij de eindbevestiging een vaste hoekpositie moet behouden. Goedkeuring van 304 roestvrijstalen vat, compact en lichtgewicht. Ondersteunt drie werkingsmodi: dubbelwerkend, enkelwerkend veerretour, enkelwerkend veerverlenging. Boringmaten: Φ10, Φ16. Volledig dimensionaal uitwisselbaar met geïmporteerde originele CJ2K. Optionele ingebouwde magnetische ring compatibel met M9BW magnetische schakelaars. Op grote schaal toegepast in kleine automatisering, 3C-apparatuur, precisiegereedschap en toepassingen voor het duwen van mallen.

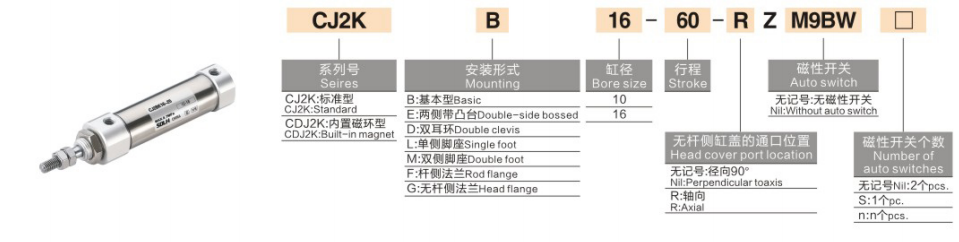

Volledige uitleg van modelcodering

   1. Modelvoorbeeld: CJ2KB10-30SZ-M9BW-B

   2. Bestelvoorbeeld

    CJ2KB10-30SZ-M9BW

     -- Niet roterende minicilinder, basismontage, boring 10, slag 30, enkelwerkende veerretour, ingebouwde magneetring, voorzien van M9BW magneetschakelaar.

Kernstructuur en prestatievoordelen

   1. Zeshoekige zuigerstang mechanische anti-rotatie (Core Advantage)

     -- Zuigerstang met zeshoekige dwarsdoorsnede, gecombineerd met voorste geleidebus om omtrekrotatie te beperken.

     -- Anti-rotatienauwkeurigheid: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Los doorbuigingsproblemen op die worden veroorzaakt door vrije torsie van een gewone ronde zuigerstang tijdens het heen en weer bewegen.

   2. 304 roestvrijstalen vat, compact, slank overzicht

     -- Roestbestendigheid en vochtbestendige prestaties; cilindrische structuur bespaart installatieruimte in compacte apparatuurkasten.

   3. Meerdere bedieningsmodi beschikbaar

     -- Dubbelwerkend: luchttoevoer aan beide zijden, stabiele stuwkracht, bij voorkeur voor continue massaproductie

     -- S Veerretour: uitschuiven bij spanning, automatisch intrekken na stroomuitval

     -- T-veerverlenging: intrekken bij spanning, automatisch uitschuiven na stroomuitval om te voldoen aan de veiligheidsresetvereisten

   4. Gediversifieerde montagemogelijkheden

     -- Basistype, voetsteun L, flens F, dubbele gaffel D. Ondersteunt verticale, horizontale en omgekeerde montage.

   5. Olievrije werking

     -- Voorgecoat duurzaam vet aan de binnenkant, compatibel met droge, olievrije perslucht voor een stabiele werking op lange termijn.

   6. Optionele magnetische positiedetectie

     -- Z-versie uitgerust met ingebouwde magneet, werkt samen met de M9BW-schakelaar om ter plaatse een signaal voor uitschuiven/intrekken naar PLC te sturen voor automatische vergrendelingscontrole.

   7. Standaard rubberen kussen

     -- Ingebouwde rubberen kussentjes aan beide uiteinden om de impact van de zuiger te absorberen en het bedrijfsgeluid te verminderen.

Standaard technische specificaties

   1. Theoretische uitgangsstuwkracht @0,5 MPa (N)

Selectievergelijking: CJ2K niet-roterende VS standaard CJ2 ronde staaf

    1. ✅ Geef de voorkeur aan CJ2K onder deze werkomstandigheden

     -- Platte mallen, schakelvorken of positioneringspennen gemonteerd op het uiteinde van de stang, het doorbuigen van de last is verboden;

     -- Kleine indexeergereedschappen, waarbij werkstukken in geleidingsgroeven worden geduwd;

     -- Lineaire voeding van camera- en inspectiearmaturen die een constante hoek vereisen;

     -- Platte klemmen verbonden met de zuigerstang; torsie veroorzaakt vastlopen van materiaal of falen van de positionering.

   2. ❌ Standaard CJ2 aanvaardbare scenario's

     -- Eenvoudig uitwerpen, rondschuiven van werkstukken, geen hoekbeperking op de belasting, kostenprioriteit.

Selectiegids in 3 stappen

   1. Bevestig de vereiste tegen verdraaiing

     -- Plat/vierkant armatuur met positioneringsgroef → Kies CJ2K niet-roterende versie.

   2. Selecteer de bedrijfsmodus

     -- Continu heen en weer bewegen en maximale stuwkracht → Dubbelwerkend (zonder S/T-achtervoegsel)

     -- Uitschuiven met lucht, automatisch intrekken na uitschakelen → S-veerretour

     -- Intrekken met lucht, automatisch uitwerpen na uitschakelen → T-veer uitschuiven

   3. Sensor & montage configureren

     -- PLC-positiefeedback vereist: voeg achtervoegsel Z (ingebouwde magneet) + M9BW magnetische schakelaar toe

     -- Montagekeuze: Flens F voor montage op het kopvlak; Voet L voor zijframemontage; Dubbele gaffel D voor scharnierende zwenkbeweging

Typische toepassingsscenario's

     -- 3C Automatisering: PCB-platte mal duwen, connectorpositionering in sleuven

     -- Optische inspectieapparatuur: lineaire camera-invoer met vaste detectiehoek

     -- Kleine gereedschappen en armaturen: uitwerpen van platte werkstukken, materiaaltoevoer in geleidingssleuven

     - Verpakkingsmachines: positionering van platte dozen, duwen van kleine etiketten

     -- Laboratoriumautomatisering en vochtige werkplaatsen (roestvrij stalen vat)

Standaard pneumatische circuitreferentie

   1. Dubbelwerkend duwcircuit

     -- AFC Luchtfilterregelaar Smeerapparaat → 4V210-06 5/2 magneetventiel → PU4-slang → CJ2KB16-60Z-M9BW

   2. Enkelwerkend veerresetcircuit

     -- AR-drukregelaar → 3V210 3/2 magneetventiel → CJ2KB10-30SZ

Voorzorgsmaatregelen voor gebruik

     -- Vermijd overmatige radiale zijbelasting op de zuigerstang. Zijwaartse kracht versnelt de slijtage van de geleidebussen en vermindert de anti-rotatieprecisie.

     -- Installeer de eindbelasting coaxiaal om het torsiemoment te minimaliseren.

     -- Installeer het AF-luchtfilter stroomopwaarts om te voorkomen dat stof in de geleidingsconstructie terechtkomt.

     -- Vermijd langdurige werking op hoge snelheid onder volledige druk van 0,7 MPa; maak volledig gebruik van rubberkussen.

     - Versie van fluorrubberafdichtingen, aanpasbaar voor sterk zure en alkalische corrosieve omgevingen.

Samenvatting van één zin

     SOLH CJ2K roestvrijstalen niet-roterende minicilinder met zeshoekige staaf zorgt voor nauwkeurige anti-twist lineaire beweging, verkrijgbaar in dubbel-/enkelwerkende varianten met meerdere montagestijlen, compatibel met M9BW magnetische schakelaars, perfecte actuator voor 3C-testen, optische inspectie en precisie-jig-positioneringsstations waar hoekafwijkingen verboden zijn.
