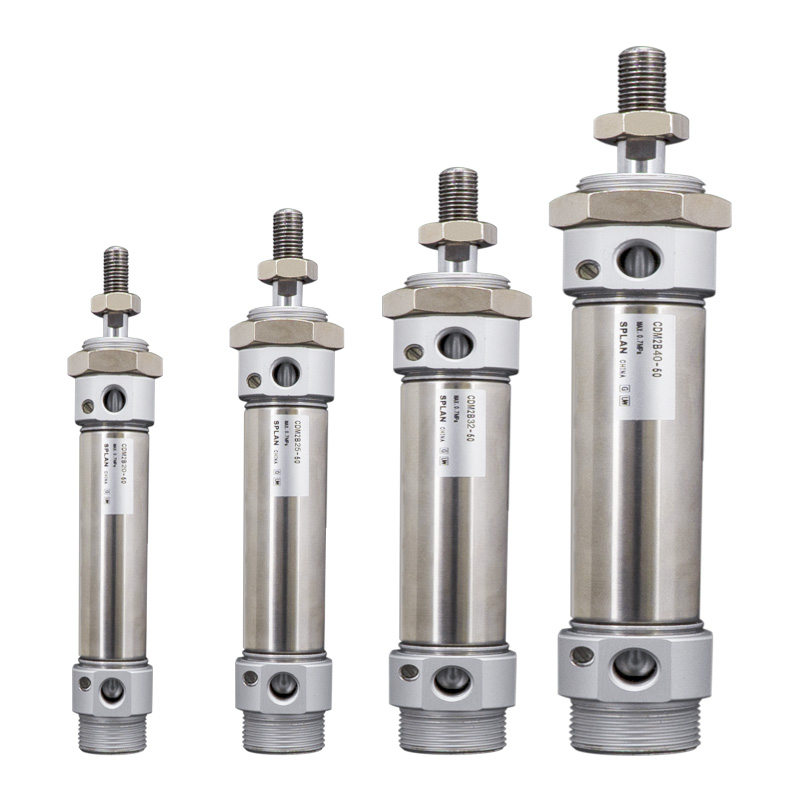

CM2 / CDM2-serie roestvrijstalen minicilinder (dubbel-/enkelwerkend)

Merk: SOLH van Richge Technology

Productoverzicht

     SOLH CM2 / CDM2 zijn JIS B 8356 standaard ronde roestvrijstalen cilinders, boring φ20/25/32/40 mm. Prestaties gepositioneerd tussen micro-minicilinders en standaardcilinders. Kernvoordelen: corrosiebestendigheid, lange levensduur, gediversifieerde montagemogelijkheden, compacte gemiddelde stuwkracht. Op grote schaal toegepast voor medium-load stations in de voedingsmiddelen-, farmaceutische, elektronica-, verpakkings- en schone automatiseringssector.

Kernstructuur en ontwerpkenmerken

   1. Standaard: Voldoet aan JIS B 8356, ronde behuizing met universele montageafmetingen.

   2. Materiaal: 304 roestvrijstalen cilinder, zuigerstang en eindkappen, roestvrij, bestand tegen vochtige, zwakke zuren, zwakke alkaliën en schone omgevingen.

   3. Structuur: eindkappen vergrendeld door schroefdraad, rechte ronde omtrek, hoge mechanische sterkte en eenvoudig onderhoud.

   4. Bedieningsvarianten

     -- CM2B Dubbelwerkend: luchttoevoer aan beide uiteinden, populairste standaardmodel

     -- CM2S / CM2T Enkelwerkend: S=Veerretour; T=Veerverlenging, automatische reset na luchtonderbreking

     -- CM2W dubbele stang: stang aan beide zijden uitgeschoven, synchrone beweging, effectieve verplaatsing verdubbeld

     -- CM2K niet-roterende stang: zeshoekige zuigerstang, anti-twist voor nauwkeurige positionering

   5. Kussen: standaard rubberen kussen; luchtkussen (achtervoegsel A) optioneel om impactgeluid bij hoge snelheid te verminderen.

   6. Afdichting: tweerichtingsafdichting met lage wrijving en oliereservoirgroef. Lage startdruk, olievrije werking, levensduur ≥8 miljoen cycli.

   7. Positiedetectie: CDM2-versie uitgerust met ingebouwde magnetische ring, compatibel met M9B/A93/Z73 magnetische schakelaars voor feedback over de zuigerpositie.

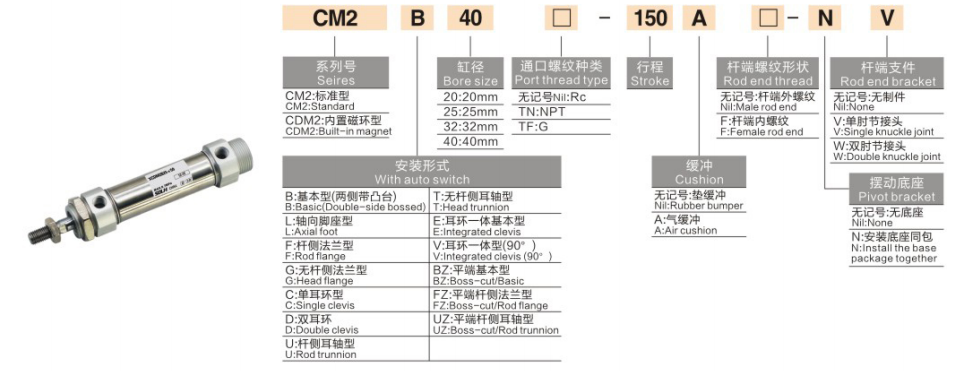

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CDM2B20-100A-B

   2. Voorbeelden van standaardorderreferenties

     -- CDM2B25-50-B: Boring 25, slag 50, dubbelwerkend, ingebouwde magneet, rubberen kussen

     -- CDM2S32-75-B: Boring 32, slag 75, enkelwerkende veerretour

     -- CDM2K40-100-B: Boring 40, slag 100, niet-roterende zeshoekige zuigerstang

Universele kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

   1. Dubbelwerkende CM2B

   2. Enkelwerkende CM2S (veerretour @0,5 MPa)

Montagevormen en afgeleide modellen

   1. Montageopties

     -- B Basistype: Directe installatie via eindkapschroefdraad (meest gebruikelijk)

     -- L-voetbevestiging: bevestiging van axiale voetbeugel

     -- F/G Flens: Flens aan de stangzijde / flens aan de kopzijde

     -- C/D-gaffel: enkele gaffel / dubbele gaffel

     -- E-Tap: Tap aan de kopzijde voor zwenkbeweging

   3. Belangrijkste afgeleide reeksen

     -- CDM2B: Standaard dubbelwerkend met ingebouwde magneet

     -- CDM2S/T: Enkelwerkende veerretour/veerverlenging

     -- CDM2W: Dubbelwerkend dubbelwerkend

     -- CDM2K: Niet-roterende zeshoekige zuigerstang

     -- CDM2R: Slanke versie voor directe montage voor beperkte axiale ruimte

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht en horizontale belasting, reserveer een veiligheidsmarge van ≥50%; selecteer bij voorkeur CM2 voor toepassingen met gemiddelde belasting.

   2. Slagbevestiging: voeg 10 ~ 20 mm extra slagmarge toe; Maximale slag: dubbelwerkend ≤300 mm, enkelwerkend ≤100 mm.

   3. Configuratie-matching

     -- Bediening: Dubbelwerkend → B; enkelwerkende veerretour → S; vereiste tegen verdraaiing → K

     -- Kussen: Voeg het achtervoegsel A (luchtkussen) toe voor een heen en weer gaande beweging met hoge snelheid

     - Positiefeedback: kies een model met CDM2-magneet, passend bij de magnetische schakelaars M9B/A93

Samenvatting van één zin

     SOLH CM2/CDM2 JIS standaard roestvrijstalen ronde pneumatische cilinder is volledig uitwisselbaar met geïmporteerde CM2-series, verkrijgbaar in dubbelwerkende, enkelwerkende, dubbele stang- en niet-roterende stangvarianten, meerdere montageopties, ideale lineaire actuator met gemiddelde stuwkracht voor voedsel-, medische, elektronica- en verpakkingsapparatuur voor schone automatisering.
