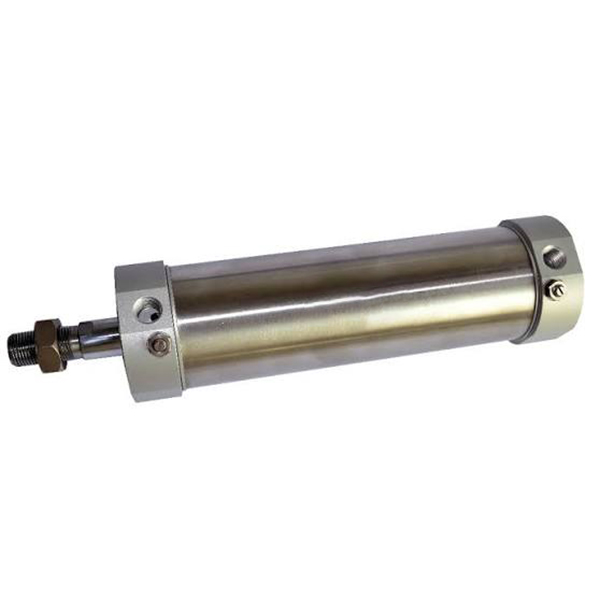

MG-serie roestvrijstalen minicilinder | JIS standaard corrosiebestendige pneumatische cilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

     De SOLH MG-serie is een duurzame volledig roestvrijstalen mini-pneumatische cilinder vervaardigd in overeenstemming met de industriële JIS-normen. Het bestrijkt een boringbereik van φ20 tot φ63 mm, gepositioneerd tussen de economische MA-serie en de hoogwaardige CM2-serie. Met uitstekende corrosieweerstand, trillingsbestendigheid en ultralange levensduur levert het uitstekende kostenprestaties. Volledig uitwisselbaar met de SMC CM2/CM3-serie, wordt het op grote schaal toegepast in automatiseringsscenario's met gemiddelde en hoge standaard, waaronder voedingsmiddelen, farmaceutische producten, verpakkingen, elektronica en werkomgevingen met vochtige en zwakke zuurbases.

  1.1 JIS-standaard en hoge uitwisselbaarheid

     Strikt vervaardigd volgens JIS-standaardspecificaties met uniforme montageafmetingen en interfacenormen. Het bereikt perfecte dimensionale en structurele uitwisselbaarheid met cilinders uit de SMC CM2- en CM3-serie, ondersteunt vervanging zonder aanpassingen, upgrades van batchapparatuur en gestandaardiseerde geautomatiseerde lijnafstemming.

  1.2 Volledige roestvrijstalen anticorrosieve structuur

     Met hoogwaardige SUS304 roestvrijstalen cilinderbuis en zuigerstang, gecombineerd met eindkappen van zeer sterke aluminiumlegering. De geïntegreerde materiaalstructuur biedt uitstekende roest-, corrosie- en drukbestendige prestaties en past zich stabiel aan zware werkomstandigheden aan, zoals hoge luchtvochtigheid, stof, zwak zuur en zwak alkali, en overtreft de gewone economische cilinders wat betreft aanpassingsvermogen aan de omgeving.

  1.3 Klinknagelrollende inkapseling Stevige structuur

     Door gebruik te maken van professionele klinknagel-inkapselingstechnologie voor de integratie van eindafdekkingen en cilinderbuizen. De algehele structuur is strak en stevig met een sterke trillings- en slagvastheid, waardoor losse verbindingen tijdens langdurig hoogfrequent gebruik worden vermeden. De gestroomlijnde ronde, rechte vorm heeft een eenvoudige structuur en gemakkelijk dagelijks onderhoud, waardoor de operationele en onderhoudskosten worden verlaagd.

  1.4 Gediversifieerde bewegings- en functionele derivaten

     • MG dubbelwerkend: Dual-end luchtinlaat heen en weer gaande beweging, het meest universele standaardtype voor conventionele lineaire automatisering.

     • MSG enkelwerkend (uitduwbaar): Uitschuifbare veerstructuur, automatische verlenging na stroomuitval voor veiligheidsresetmechanismen.

     • MTG enkelwerkend (terugtrekken): Veerretourstructuur, automatisch terugtrekken na stroomuitval voor beschermende positioneringsscenario's.

     • MGD dubbele hengel: Dual-end uitgangszuigerstang, waardoor synchrone beweging en verdubbelde effectieve slag worden gerealiseerd voor nauwkeurige synchrone transmissie.

     • MGC verstelbaar kussen: Dubbelwerkend met aan twee zijden verstelbare luchtbuffer, waardoor geluid en impact effectief worden verminderd voor cyclische werking op hoge snelheid.

     • MGCD kussen met dubbele stang: Dubbele staafstructuur uitgerust met verstelbare luchtbuffer, die synchrone werking en stabiele prestaties op hoge snelheid combineert.

  1.5 Betrouwbaar buffer- en afdichtingssysteem met lage wrijving

     Standaard voorzien van hoogwaardig rubberen antibotskussen voor basisbuffering en geluidsreductie; MGC/MGCD-geüpgradede modellen ondersteunen handmatig verstelbare luchtkussens aan twee uiteinden, waardoor ze zich perfect aanpassen aan werkomstandigheden met hoge snelheid en zware belasting. De cilinder heeft een speciaal gevormde bidirectionele composietafdichting met ingebouwde olieopslaggroef en beschikt over een ultralage startdruk, een stabiele olievrije werking en een levensduur van meer dan 8 miljoen cycli.

  1.6 Volledige serie ingebouwde magnetische inductie

     De gehele MG-serie wordt geleverd met een ingebouwde magnetische ring (standaard S-code, niet-verwijderbaar), compatibel met magnetische schakelaars uit de Airtac CS1-G- en SMC M9B-serie. Het ondersteunt realtime nauwkeurige detectie van de zuigerpositie en elektrische signaalkoppeling, waardoor geautomatiseerde cycluspositionering en intelligente apparatuurbewaking worden gerealiseerd.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

 1. Typische modelstructuur: MG25-100S-CM-FA

 2. Standaardbestellingsvoorbeelden

     • Standaard dubbelwerkend magnetisch model: MG32-75S-CM (boring 32 mm, slag 75 mm, ronde staart, ingebouwde magnetische ring)

     • Verstelbaar kussen dubbelwerkend model: MGC40-100S-CA (40 mm boring, 100 mm slag, swing tail, verstelbaar luchtkussen)

     • Enkelwerkend veerretourmodel: MTG20-50S-U (20 mm boring, 50 mm slag, platte staart, enkelwerkende reset)

3. Technische kernparameters (standaardtype)

4. 0,5 MPa theoretische stuwkracht- en spanningsreferentiekaart (enkele hengel)

  4.1 Dubbelwerkende (MG) prestatiegegevens

  4.2 Prestatiegegevens enkelwerkend (MTG veerretour).

5. Montageformulieren en afgeleide modellen

  5.1 Gediversifieerde universele montagemethoden

     • CM ronde staart: Standaard rechte montage, het meest universele type voor conventionele vaste lineaire bediening

     • CA-zwaaistaart: Zwenkbare staartstructuur, speciaal aangepast voor oscillerende en flippende mechanische mechanismen

     • U platte staart: Compact ontwerp met platte staart, geschikt voor ultradunne en smalle installatieruimte

     • FA/FB Voor-/achterflens: Platte flensbevestiging aan voor- en achterzijde, stabiele verticale installatie voor plaatsing bij zware belasting

     • LB Voetbeugel: Axiale voetbasisbevestiging, handige zijdelingse installatie en indeling van de uitrusting

     • SDB dubbele oorbeugel: Dubbele scharnierstructuur, flexibele zwenkbediening voor speciale koppelingsscenario's

  5.2 Kernderivatenreeksen

     • MG standaard dubbelwerkend: Universeel, magnetisch uitgerust model voor algemene automatisering van middelmatige standaard

     • MSG/MTG enkelwerkend: Spring push-out / spring return-types voor veiligheidsreset en beschermende positionering

     • MGD dubbele hengel: Dual-end synchrone uitvoerstructuur, verdubbeling van de slag en verbetering van de bedrijfsstabiliteit

     • MGC verstelbaar kussen: Verbeterde luchtbufferstructuur, bij voorkeur voor frequent cyclisch gebruik op hoge snelheid

     • MGCD kussen met dubbele stang: Integratie van dubbele staafsynchronisatie en instelbare buffering voor uiterst nauwkeurige hogesnelheidsapparatuur

6. MG versus MA versus CM2-selectievergelijking

7. Snelle selectiegids in 3 stappen

     1. Boring selectie: Selecteer de juiste boring op basis van het werkelijke lastgewicht, reserveer een veiligheidsmarge van meer dan 50%. Geef prioriteit aan de MG-serie voor middelhoge belasting en corrosiebestendige werkomstandigheden.

     2. Lijnselectie: Werkelijke werkslag plus een veiligheidsmarge van 10~20 mm; volg de standaard slaglimieten: dubbelwerkend ≤500 mm, enkelwerkend ≤150 mm.

     3. Functionele configuratie: Kies MG voor standaard dubbelwerkend, MTG voor enkelwerkend veerretour, MGC voor snel verstelbare dempingseisen. De volledige serie is vooraf uitgerust met magnetische ringen, compatibel met CS1-G en M9B magnetische schakelaars voor positiedetectie.

Samenvatting van één zin

     De SOLH MG JIS standaard roestvrijstalen minicilinder combineert hoge corrosieweerstand, lange levensduur en kostenprestaties, met gediversifieerde bewegings- en montageopties, en dient als de optimale pneumatische oplossing uit het middensegment voor automatiseringsapparatuur in de voedingsmiddelen-, farmaceutische, verpakkings- en vochtige omgeving.
