Luchtcilinder

SOLH HLS / HLSL schuifcilinders met dubbele as maken gebruik van kruisrolgeleiders met lijncontact, wat een veel hogere stijfheid, herhaalpositioneringsnauwkeurigheid en excentrische belastingsweerstand oplevert dan HLQ-kogelgeleidermodellen. Er zijn twee varianten beschikbaar: standaard HLS met aan de zijkant gemonteerde compacte cilinder voor middelgrote tot kleine ladingen zonder grote offset; symmetrische HLSL met gecentreerde cilinder en dubbele parallelle rollen voor zware belastingen, groot excentrisch koppel en ultraprecieze eisen. Boringmaten bestrijken 6–25 mm en slagen 10–150 mm. Dubbele zuigerstangen zorgen voor krachtige stuwkracht en anti-torsieprestaties, terwijl ingebouwde zwevende verbindingen zijdelingse doorbuigingsspanning elimineren. De basis ondersteunt montagegaten in 3 richtingen, de slede reserveert bevestigingsdraden en positioneringspinnen voor meerdere oppervlakken, en een magnetische ring plus sensorsleuven zijn standaard. Verstelbare luchtbuffers, hydraulische schokdempers en externe mechanische aanslagen zijn optionele accessoires. De bedrijfstemperatuur varieert van -20℃ tot 70℃. Op grote schaal gebruikt in halfgeleiders, medische automatisering, gereedschapswerktuigmallen en andere heavy-duty ultra-precieze overdrachts- en klempositioneringsstations.

SOLH MSQ roterende tandheugelactuator is volledig uitwisselbaar met gelijkwaardige SMC-draaitafels. Aangedreven door een symmetrische tandheugelstructuur met dubbele zuiger, genereert hij een 3 tot 4 keer hoger koppel en een superieur radiaal en axiaal draagvermogen vergeleken met CRQ-cilinders van het schoepentype. Er zijn twee kwaliteiten beschikbaar: MSQB-standaardserie met H9-tolerantie en MSQA-serie met hoge precisie met H8-pasvorm en ± 0,01 mm herhaalde positioneringsnauwkeurigheid. De draaitafel is voorbewerkt met pingaten en tapgaten voor de bevestiging, plus een centraal hol doorgaand gat voor het geleiden van bedrading en buizen. Uitgerust met tweezijdige hoekafstelschroeven voor een traploos verstelbaar zwenkbereik van 0~190°. Vaste 90°/180° zwenkvarianten zijn optioneel. Er worden twee dempingsoplossingen aangeboden: standaard rubberen bumpers en achtervoegsel-R geïntegreerde hydraulische schokdempers (L lage kinetische energie / H hoge kinetische energie). Dubbele leidingindelingen omvatten standaardpoorten aan het uiteinde en poorten aan de voorzijde aan de E-zijde. Ingebouwde magnetische ringen ondersteunen M9BW-rietschakelaars om positiefeedbacksignalen naar PLC te verzenden. Framematen variëren van 10 tot 200, voorgevuld met duurzaam vet voor smeermiddelvrije werking. Op grote schaal toegepast op optische PCB-inspectie, microchip-precisiepositionering, omschakeling van verpakkingsrichting, omdraaien van werktuigmachines en roterende mini-manipulatoreindverbindingen voor indexering, omzet en automatisering van positionering met meerdere hoeken.

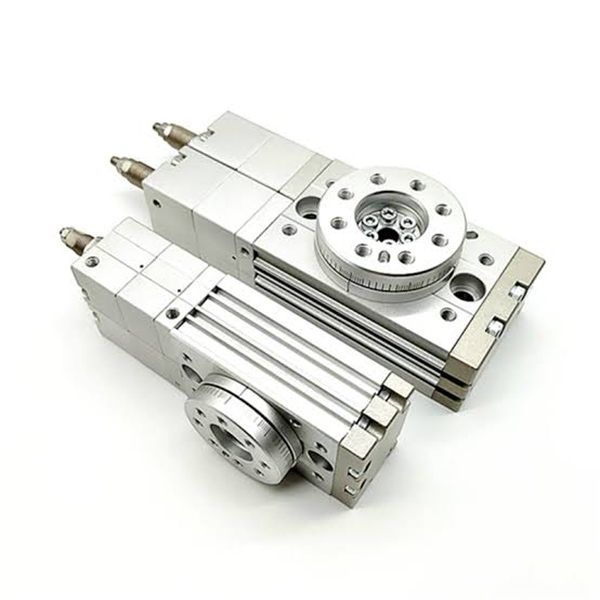

SOLH MSZ pneumatische roterende cilinders met drie posities en rondsel zijn speciale roterende actuatoren die zijn ontworpen om een ​​driepuntsvergrendelingspositionering te bereiken (linkerlimiet / tussenstop / rechterlimiet), waardoor de beperking van conventionele roterende cilinders met twee posities zonder middenstationpositionering wordt opgelost. Deze serie heeft slechts één 5/3-weg magneetventiel met middendruk nodig voor volledige positieomschakeling, waardoor ingewikkelde pneumatische circuits met dubbele kleppen worden geëlimineerd om de systeemindeling te vereenvoudigen en de totale engineeringkosten te verlagen. De tussenliggende vergrendelingspositie ondersteunt een fijne hoekaanpassing van ±10°, terwijl de linker en rechter bewegingslimieten afzonderlijk instelbaar zijn binnen 0~95°, wat een flexibele positionering in meerdere hoeken oplevert. Het is ingedeeld in vier specificaties: basis MSZB, hoge precisie MSZA, rubberen buffer MSZB-R en hydraulische buffer MSZA-R. De interne structuur met dubbele zuiger en dubbele zuiger elimineert effectief de speling van de tandwielen en levert een stabiel koppel tijdens frequente positiewisselingen. De geïntegreerde draaiplaat wordt geleverd met gereserveerde pingaten voor directe installatie van het werkstuk, gecombineerd met een centraal hol doorgaand gat om de bedrading en luchtleidingen netjes door te voeren. Standaard zijsensorgroeven passen op D-M9B en D-A93 magnetische schakelaars om real-time signaalfeedback van drie werkstations te realiseren. MSZA beschikt over een positioneringsnauwkeurigheid tot ±0,02 mm, terwijl varianten met hydraulische buffers grote botsingsenergie perfect absorberen voor zware rotaties op hoge snelheid. Deze roterende cilinder heeft een olievrij zelfsmerend ontwerp voor een stabiele werking op lange termijn en wordt op grote schaal ingezet bij het sorteren van werkstukken, indexering op meerdere stations, elektronische positioneringsinspectie en geautomatiseerde verpakkingsprocedures voor het omdraaien van stuurbewegingen.

SOLH HRQ roterende tandheugel- en rondselcilinder met dubbele zuiger omvat micromaten HRQ2/3/7 en middelgrote tot grote HRQ10~HRQ200 met traploos instelbare zwenkhoek 0~190°. Het levert een hoger koppel en een sterkere buig-/radiale belastingscapaciteit dan roterende schoepenaandrijvingen. Er zijn drie configuraties beschikbaar: mechanische basisstopbuffer (goedkoop voor licht gebruik bij lage snelheden), -A geïntegreerde hydraulische schokdemper (precies stoppen bij zware belasting bij hoge snelheid), en -A(S) hydraulische versie met roestvrijstalen eindkappen voor vochtige en licht corrosieve omgevingen. De draaitafel is voorzien van een centraal hol doorgaand gat voor buizen en bedrading, en sensorsleuven aan de zijkant die compatibel zijn met universele magnetische reedschakelaars. Micro-modellen maken gebruik van montagegaten aan de onderkant, terwijl middelgrote/grote maten voorzien zijn van montagekranen aan meerdere zijden voor een flexibele indeling. Voorgevuld smeervet met lange levensduur maakt smeringsvrije werking mogelijk. Selectie vereist gelijktijdige verificatie van koppel, radiale/axiale belasting en buigmoment. Op grote schaal gebruikt voor roterende indexering bij automatische assemblage, materiaalsortering, verpakkingsafdekking en malomzetstations.

SOLH MHZ2 parallelle luchtgrijpers met standaardslag en MHZL2 lange slag zijn volledig uitwisselbaar met gelijkwaardige SMC-modellen. Aangedreven door symmetrische dubbele zuigers en nauwkeurige lineaire geleiderails voor synchrone kaakbewegingen, leveren ze een ultrahoge herhaalpositioneringsnauwkeurigheid van ±0,01 mm met boringmaten 10/16/20/25 mm. Er zijn drie bedieningsmodi beschikbaar: D dubbelwerkend voor maximale klemkracht en continue massaproductie; S enkelwerkend normaal open, waardoor werkstukken automatisch worden vrijgegeven bij luchtsnijden om verplettering bij heetstempelstations te voorkomen; C enkelwerkend normaal gesloten met veerhoudkracht zonder luchttoevoer om het vallen van het werkstuk te voorkomen bij het hanteren van robots boven het hoofd. Een volledig assortiment verwisselbare kaken (smal, dun, plat, aan de zijkant getapt voor verlengde armaturen) en meerdere lichaamspoortindelingen (standaard zijpoort, eindzijpoort, axiale insteekpoort) zijn optioneel. Ingebouwde magnetische ringen werken met M9BW-rietschakelaars om open/gesloten-positiesignalen naar PLC-vergrendelingssystemen te verzenden. MHZ2 beschikt over een korte slag en hoge cyclussnelheid tot 180 cpm voor kleine miniatuuronderdelen, terwijl MHZL2 verlengde geleiderails gebruikt voor een brede openingsslag voor het hanteren van mallen met diepe holtes en grote dikke platen. Alle kaken, fittingen en sensoren zijn onderling compatibel tussen de twee series. Op grote schaal ingezet voor het sorteren van PCB's en chips, het nauwkeurig laden/ontladen van hardware, het klemmen van verpakkingen en de overdracht van werkstukken bij roboteindeffectoren in 3C-, hardware- en verpakkingsautomatiseringslijnen.

SOLH MHF2 ultradunne lineaire geleiding met dubbele zuiger en parallelle luchtgrijper is volledig uitwisselbaar met gelijkwaardige SMC-modellen. De ultraplatte lichaamshoogte bedraagt ​​slechts ongeveer een derde van MHZ2, waardoor het buigmoment bij de eindeffectoren van de robot effectief wordt verminderd. Boringmaten variëren van 8 tot 32 mm. Het is puur dubbelwerkend met ingebouwde smoorkleppen voor snelheidsaanpassing. Elke boring biedt drie slagvarianten: D kort, D1 medium en D2 lang, met herhaalde positioneringsnauwkeurigheid ±0,04~±0,05 mm. Vierzijdige sensorgroeven maken montage in meerdere richtingen mogelijk, inclusief tappen aan de onderkant en installatie door gaten; -F vast type met enkele kaak is optioneel. Φ25/32 grote maten maken gebruik van recirculerende kogelgeleiders voor verbeterde stijfheid. Ingebouwde magnetische ringen werken met M9B/M9N/M9P-rietschakelaars voor positiefeedback. Ideaal voor compacte ruimtes met beperkte hoogte, miniatuur lineaire modules, kleine robot EOAT, halfgeleider- en 3C-precisieassemblage. Tijdens de selectie moet de oversteeklengte van de kaak worden beperkt en moet het buigmoment worden geverifieerd met een veiligheidsfactor ≥1,5.

SOLH MHL2 parallelle pneumatische grijper met tandheugel en rondsel met brede slag is volledig uitwisselbaar met bijpassende SMC-modellen. De tandheugeltransmissie zorgt voor synchrone kaakbeweging, wat een hoge stijfheid en krachtige klemkracht oplevert, geschikt voor zowel uitwendige klemming als inwendig expanderend grijpen. Boringmaten dekken 10/16/20/25/32/40 mm bij zuiver dubbelwerkend ontwerp. Elke boring biedt drie slagvarianten: D kort, D1 medium en D2 lang, met een herhaalpositioneringsnauwkeurigheid van ±0,1 mm. Geïntegreerde ingebouwde stofafstrijkers zorgen voor een stabiele werking in stoffige, zware omgevingen, zoals werkplaatsen voor werktuigmachines. Vierzijdige sensorgroeven ondersteunen flexibele installatie in meerdere richtingen. De maten 10~25 gebruiken standaard M5-poorten, terwijl 32/40 optionele G / NPT-exportthreads ondersteunen. De effectieve klemkracht neemt af naarmate de kaak overhangt; Bij de belastingberekening is een veiligheidsfactor ≥1,5 vereist. Op grote schaal gebruikt voor plaatmateriaal, het hanteren van trays en zware werkstukken, het laden/ontladen van werktuigmachines en verpakkingsautomatisering voor het grijpen van grote componenten.

SOLH MHS3 3-kaak en MHS4 4-kaak zelfcentrerende holle pneumatische grijpers met wedge-cam zijn volledig uitwisselbaar met gelijkwaardige SMC-modellen. Wedge cam-transmissie zorgt voor synchrone kaakcentrering, waardoor een herhaalpositioneringsnauwkeurigheid van ±0,01 mm wordt bereikt. Boringmaten variëren van 16 tot 125 mm. Standaard dubbelwerkend (D) ontwerp, met optionele enkelwerkende normaal gesloten (C) / normaal open (E) veerretourversies. Het centrale holle doorgangsgat maakt het geleiden van luchtbuizen, uitwerppennen en optische vezels mogelijk, waardoor zowel externe klemming als interne expanderende grip worden ondersteund. De gelijkmatig verdeelde drie kaken van MHS3 zorgen voor superieure coaxialiteit, ideaal voor assen, schijven en ringvormige werkstukken. De orthogonaal opgestelde vier kaken van MHS4 zorgen voor een stabiele klemming voor vierkante, rechthoekige en onregelmatige vlakke onderdelen om kantelen te voorkomen. Ingebouwde permanente magneten zijn compatibel met magnetische schakelaars uit de M9BW-serie. De compacte behuizing met laag profiel past perfect bij roboteindeffectoren. Afgeleide varianten zijn onder meer de tegen stof beschermde MHSJ3 en de verlengde holle MHSH3. Op grote schaal toegepast bij het laden/ontladen van werktuigmachines, het persen van lagers, het hanteren van 3C ronde en vierkante componenten en de concentrische montage van buisvormige werkstukken.

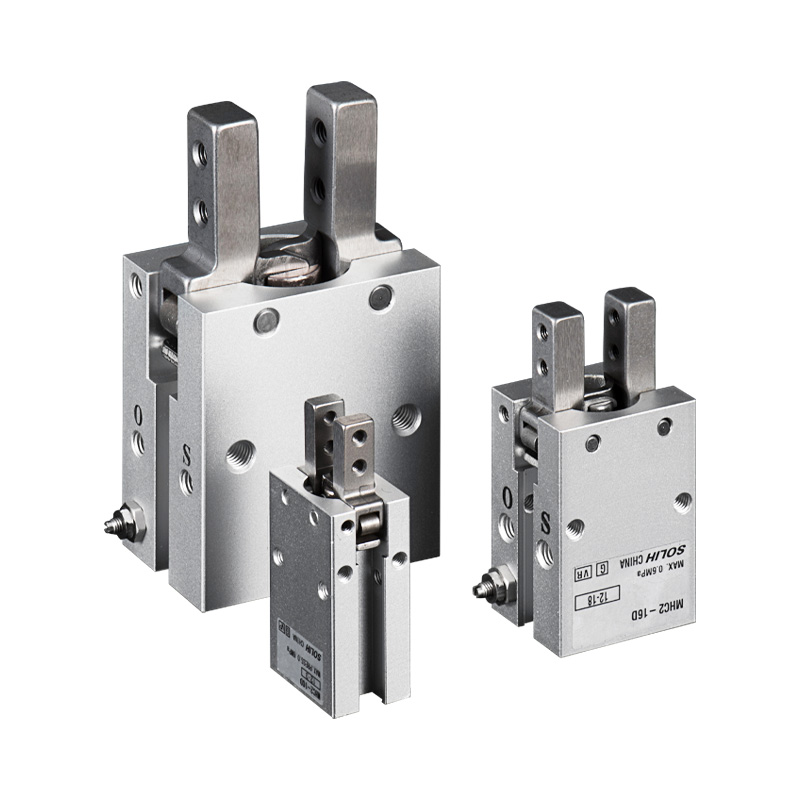

De SOLH MHC2 draaibare pneumatische grijper met hoekzwenk is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Een tuimelaarmechanisme zorgt ervoor dat de kaken rond het onderste draaipunt draaien met een maximale draaihoek van één kaak van 30°, wat verschilt van lineair bewegende MHZ2 parallelle grijpers. Boringmaten dekken 6/10/16/20/25 mm, verkrijgbaar in D dubbelwerkende en S enkelwerkende normaal open varianten (geen NC normaal gesloten versie). Ingebouwde eenrichtingssmoorkleppen maken directe snelheidsaanpassing mogelijk. Vooraf geïnstalleerde magnetische ringen werken met M9BW-rietschakelaars om kaakstatussignalen naar PLC-systemen te verzenden. De compacte behuizing met laag profiel is ideaal voor het klemmen van buitenverpakkingen in apparatuur met een beperkte diepteruimte. Dankzij het hefboomprincipe daalt het effectieve klemmoment scherp bij verlengde opspanningen; belastingverificatie op basis van de lengte van de bekoverhang is verplicht tijdens de selectie. Op grote schaal toegepast voor het buitenklemmen van 3C-kunststof behuizingen, flessendoppen en buisvormige kleine onderdelen, zijtoevoer en pick-and-place voor miniatuurroboteindeffectoren. MHZ2 parallelle grijpers worden aanbevolen voor toepassingen die gecentreerde, uiterst nauwkeurige grijpers, lange armatuurbelastingen of een uitschakelfunctie vereisen.
