DSNU-serie roestvrijstalen minicilinder | ISO 6432 standaard corrosiebestendige pneumatische cilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

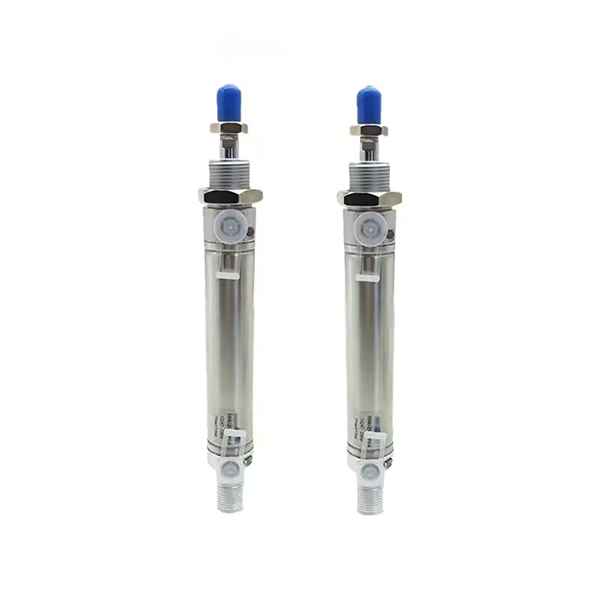

     De SOLH DSNU-serie is een hoogwaardige roestvrijstalen mini-pneumatische cilinder die volledig voldoet aan de internationale normen ISO 6432 en CETOP RP52P. Het bestrijkt een boringbereik van φ8 tot φ63 mm, met volledig SUS304 roestvrijstalen cilinderbuis en zuigerstang, zelfinstellende pneumatische demping, superieure corrosieweerstand en ultralange levensduur. Het is compatibel met de FESTO DSNU-, SMC CM2- en Airtac MG-serie en wordt veel gebruikt in voedsel-, farmaceutische, elektronische, verpakkings-, textiel- en speciale geautomatiseerde scenario's met vochtige, zwak zure en zwak alkalische werkomstandigheden.

  1.1 Mondiale standaard en volledige uitwisselbaarheid

     Vervaardigd in strikte overeenstemming met ISO 6432 en CETOP RP52P universele industriële normen, zijn alle montageafmetingen en interfacespecificaties wereldwijd uniform. Het bereikt volledige uitwisselbaarheid met minicilinders van reguliere internationale merken, en ondersteunt vervanging zonder aanpassingen en batchupgrades van standaard geautomatiseerde apparatuur.

  1.2 Volledige roestvrijstalen corrosiebestendige structuur

     Met hoogwaardige SUS304 roestvrijstalen cilinderbuis en zuigerstang, gecombineerd met eindkappen van gesmede aluminiumlegering. De geïntegreerde materiaalstructuur levert uitstekende roest-, corrosie- en hoge sterkteprestaties en past zich perfect aan in ruwe omgevingen zoals hoge luchtvochtigheid, stof, zwak zuur en zwak alkali, en overtreft de duurzaamheid van gewone aluminium minicilinders veruit.

  1.3 Rolgekrompen stevige structuur

     Door gebruik te maken van professionele rolkrimpafdichtingstechnologie voor de verbinding van eindkappen met een strakke en stevige algehele structuur, uitstekende trillingsweerstand en stabiele werking. De gestroomlijnde ronde, rechte vorm heeft een eenvoudige structuur en gemakkelijke dagelijkse demontage en onderhoud, waardoor de latere bedrijfskosten worden verlaagd.

  1.4 Gediversifieerde bewegings- en korte-type compacte opties

     • DSNU dubbelwerkend: Dual-end luchtinlaat heen en weer gaande beweging, het meest universele standaardtype voor conventionele lineaire automatisering.

     • DSNU-…-P enkelwerkend (uitduwbaar): Uitschuifbare veerstructuur, automatische verlenging na stroomuitval voor veiligheidsresetscenario's.

     • DSNU-…-R enkelwerkend (terugtrekbaar): Veerretourstructuur, automatisch terugtrekken na stroomuitval voor beschermende positioneringsmechanismen.

     • DSNU-…-PPV zelfinstellend kussen: Dual-end intelligente zelfinstellende pneumatische buffer, geen handmatige aanpassing vereist, geschikt voor hogesnelheidswerking over het volledige drukbereik.

     • DSNU-S kort type: 35 mm korter in totale lengte en 40% smaller in breedte dan het standaardtype, aangepast voor installatiescenario's in zeer smalle ruimtes.

  1.5 Verbeterd kussen en afdichtingssysteem met lage wrijving

     Standaard voorzien van elastisch bufferkussen (P) voor basisgeluid- en impactreductie; optioneel innovatief PPV zelfinstellend luchtkussen, aanpasbaar aan een volledig drukbereik van 0,1 ~ 1,0 MPa met automatische adaptieve buffering voor frequente bewegingen op hoge snelheid. Uitgerust met een bidirectionele composietafdichting met lage wrijving en een ingebouwde olieopslaggroef, beschikt de cilinder over een ultralage startdruk, een stabiele olievrije werking en een levensduur van meer dan 8 miljoen cycli.

  1.6 Precisie magnetische inductieconfiguratie

     De optionele ingebouwde magnetische ring (A-code) is compatibel met de magnetische schakelaars uit de FESTO SMT- en SMC M9B-serie, waardoor realtime nauwkeurige zuigerpositiedetectie en PLC-signaalkoppelingscontrole worden gerealiseerd, ter ondersteuning van geautomatiseerde cycluspositionering en intelligente monitoring.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

 1. Typische modelstructuur: DSNU25-100-PPV-A-MQ

  2. Standaardbestellingsvoorbeelden

     • Dubbelwerkend PPV-kussen magnetisch model: DSNU32-75-PPV-A-MQ (32 mm boring, 75 mm slag, zijdelingse flensmontage, magnetisch uitgerust)

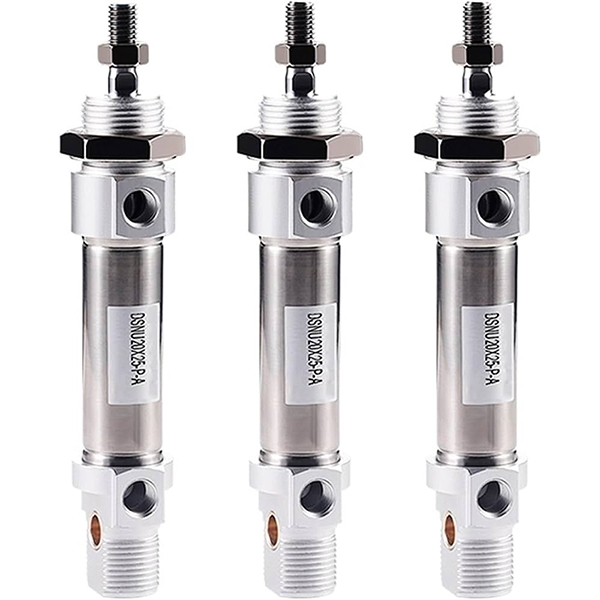

     • Kort dubbelwerkend elastisch kussenmodel: DSNU-S20-50-P-A (20 mm boring, 50 mm slag, ultracompacte korte body, magnetisch uitgerust)

     • Enkelwerkend veerretourmodel: DSNU16-30-R-P-A (16 mm boring, 30 mm slag, veerreset, magnetisch uitgerust)

3. Technische kernparameters (standaardtype)

4. 0,5 MPa theoretische stuwkracht- en spanningsreferentiekaart (enkele hengel)

  4.1 Dubbelwerkende (DSNU) prestatiegegevens

  4.2 Prestatiegegevens enkelwerkend (DSNU-R veerretour).

5. Montageformulieren en afgeleide modellen

  5.1 Gediversifieerde universele montagemethoden

     • MQ laterale poortflens: Standaard vaste flensmontage met zijdelingse luchtinlaat, het meest universele type voor conventionele automatiseringslay-out

     • MA Axiale poortflens: Axiaal luchtinlaatontwerp, speciaal aangepast voor beperkte axiale installatieruimte

     • MH directe montage: Directe bevestigingsstructuur voor eindkap, ultradunne behuizing voor installatie in smalle ruimtes

     • KP-spaneenheid: Ingebouwde vergrendelingsfunctie voor willekeurige slagpositievaststelling en anti-offset positionering

     • FA/FB Voor-/achterflens: Platte flensbevestiging voor en achter, volledig compatibel met ISO-standaard montageaccessoires

  5.2 Kernderivatenreeksen

     • DSNU-standaard: Universeel dubbelwerkend type met elastische of luchtbuffer voor algemene automatisering

     • DSNU-S kort type: Compacte, verkorte behuizing, exclusief voor installatiescenario's in ultrakleine ruimtes

     • DSNU-…-P/R enkelwerkend: Enkelwerkende modellen met veeruitdruk/veerretour voor werkomstandigheden met veiligheidsreset

     • DSNU-…-PPV zelfinstellend kussen: Intelligente adaptieve buffering, bij voorkeur voor frequent cyclisch gebruik op hoge snelheid

6. Vergelijking DSNU versus CM2 versus MG-selectie

7. Snelle selectiegids in 3 stappen

     1. Boring selectie: Selecteer de juiste boring volgens het werkelijke lastgewicht, reserveer een veiligheidsmarge van meer dan 50%. Geef prioriteit aan de DSNU-serie vanwege snelle werking, corrosiebestendigheid en internationale standaardvereisten.

     2. Lijnselectie: Werkelijke werkslag plus een veiligheidsmarge van 10~20 mm; volg de standaard slaglimieten: dubbelwerkend ≤500 mm, enkelwerkend ≤150 mm.

     3. Functionele configuratie: Kies voor een zelfinstellend PPV-luchtkussen voor werking op hoge snelheid (>500 mm/s); selecteer DSNU-S kort type voor smalle installatieruimte; match Een magnetische ring + SMT/M9B-schakelaars voor automatische positiedetectie.

Samenvatting van één zin

     De SOLH DSNU ISO 6432 roestvrijstalen minicilinder beschikt over een volledig corrosiebestendige roestvrijstalen structuur, zelfinstellende intelligente buffering, olievrije werking met lange levensduur en gediversifieerde montageopties, en dient als een hoogwaardige universele minicilinderoplossing voor automatiseringsapparatuur in de voedingsmiddelen-, farmaceutische, elektronische en veeleisende omgevingen.
