CM3-serie korte roestvrijstalen minicilinder | Ultracompacte pneumatische cilinder van de nieuwe generatie

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

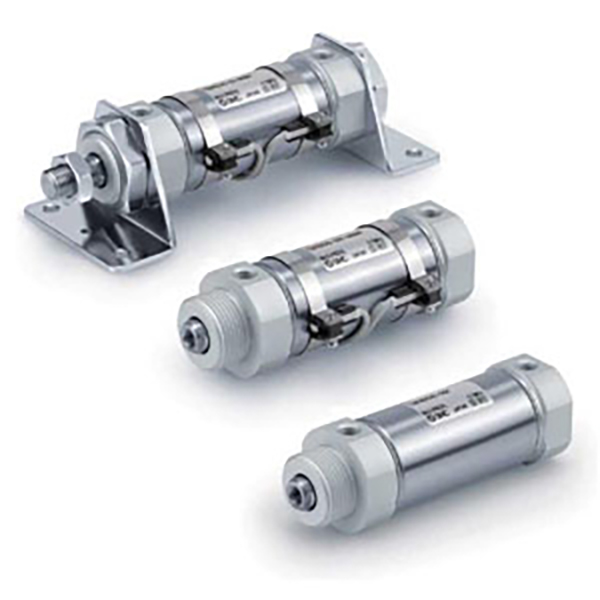

     De SOLH CM3/CDM3-serie is een nieuwe generatie roestvrijstalen minicilinder van het korte type, geoptimaliseerd als verbeterde vervanging voor de traditionele CM2-serie. Het omvat boormaten van φ20 tot φ40, met een maximale totale lengtereductie van 29 mm en 21% lichter gewicht vergeleken met CM2. Met zijn ultracompacte behuizing, volledige 304 roestvrijstalen constructie, olievrije werking en 4-weg leidingontwerp, past hij zich perfect aan aan beperkte ruimte, vochtige, zwakke zuren en alkalische en schone werkomstandigheden. Op grote schaal gebruikt in de voedingsmiddelen-, medische, elektronica- en verpakkingsindustrie voor precisie-lineaire bewegingstaken met gemiddelde belasting.

  1.1 Standaard- en premiummateriaalconstructie

     Volledig compatibel met de verwisselbare normen JIS B 8356. De gehele cilinderbuis, zuigerstang en eindkappen zijn gemaakt van hoogwaardig 304 roestvrij staal en leveren uitstekende roest- en corrosiebestendige prestaties. Het werkt stabiel in vochtige omgevingen, zwakke zuur-/zwak-alkali-werkomstandigheden en schone productiewerkplaatsen met een sterk aanpassingsvermogen aan de omgeving.

  1.2 Geïntegreerde ultracompacte structuur

     Door de schroefdraadvergrendeling van het einddeksel en de geïntegreerde cilinderbuisstructuur toe te passen, wordt de totale grootte aanzienlijk geminimaliseerd. Het innovatieve 4-weg leidingontwerp (interval van 90°) biedt een ultrahoge montagevrijheid, waardoor het installatiedilemma van smalle apparatuurruimte wordt opgelost en een flexibele indeling van geautomatiseerde stations wordt gerealiseerd.

  1.3 Gediversifieerde bewegingstypen voor volledige scenariodekking

     • Dubbelwerkend (CM3B) : Dual-end luchtinlaat heen en weer gaande beweging, het meest universele type voor standaard geautomatiseerd lineair rijden.

     • Enkelwerkend (CM3S/T) : S = veerretour, T = veerverlenging; automatische reset na het uitschakelen voor scenario's met veiligheidsprioriteit.

     • Dubbele staaf (CM3W) : Dual-end hengeluitgang, synchrone stabiele beweging en verdubbelde effectieve slag voor speciale koppelingsmechanismen.

     • Niet-roterende staaf (CM3K) : Zeshoekige anti-torsiezuigerstang, nulrotatie tijdens bedrijf voor zeer nauwkeurige positionering.

  1.4 Hoogwaardige afdichting en lange levensduur

     Uitgerust met een bidirectionele afdichtring met lage wrijving en een ingebouwde olieopslaggroef, beschikt de cilinder over een ultralage startdruk en een stabiele werking. Het standaard olievrije smeerontwerp voldoet aan de normen van de schone industrie. De geoptimaliseerde slijtvaste structuur zorgt voor een levensduur van meer dan 8 miljoen cycli, waardoor de onderhoudsfrequentie van de apparatuur aanzienlijk wordt verminderd.

  1.5 Flexibele buffer- en inductieconfiguratie

     Standaard rubberen buffer voor basisschokabsorptie en geluidsreductie; optionele luchtbuffer van het A-type voor frequent gebruik op hoge snelheid om eindimpact te elimineren. Het CDM3-model wordt geleverd met een ingebouwde magnetische ring, compatibel met magnetische schakelaars uit de M9B/A93/Z73-serie voor realtime positiesignaalfeedback en automatische PLC-koppelingscontrole; CM3 niet-magnetische versie voor eenvoudige cyclische beweging.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelstructuur: CDM3B25-100Z

 2. Standaardbestellingsvoorbeelden

     • Magnetisch dubbelwerkend model: CDM3B32-50Z (boring φ32, slag 50 mm, ingebouwde magnetische ring, dubbelwerkend)

     • Enkelwerkend veerretourmodel: CDM3S20-25Z (boring φ20, slag 25 mm, veerreset)

     • Niet-roterend precisiemodel: CDM3K40-100Z (boring φ40, slag 100 mm, zeshoekige anti-torsiestang)

3. Technische kernparameters (standaardtype)

4. Theoretische stuwkracht- en spanningsgegevens van 0,5 MPa

 4.1 Dubbelwerkende (CM3B) stuwkracht- en spanningstabel

  4.2 Prestatietabel enkelwerkend (CM3S veerretour).

5. Montagetypes en afgeleide modellen

  5.1 Gediversifieerde montagemethoden

     • B Basistype: Directe installatie via schroefdraden van het einddeksel, de meest universele en kosteneffectieve montagemethode.

     • L Voetbevestiging: Vastgezet met axiale voetbeugel voor stabiele horizontale installatie.

     • F/G flensmontage: Stangzijde / stangloze zijflensinstallatie voor verticale vaste positionering.

     • C/D-gaffelbevestiging: Enkele gaffel/dubbele gaffelverbinding voor zwenk- en koppelingsscenario's.

     • E Tapbevestiging: Stangloze zijtapstructuur voor flexibele zwenkbewegingen.

  5.2 Kernderivatenreeksen

     • CDM3B: Magnetisch dubbelwerkend type (standaard mainstream-model)

     • CDM3S/T: Magnetisch enkelwerkend type (veerretour / veerverlenging)

     • CDM3W: Magnetisch dubbelwerkend type met dubbele staaf

     • CDM3K: Magnetisch, niet-roterend, zeshoekig staaftype

     • CDM3R: Direct ultradun montagetype voor stations met extreem beperkte ruimte

6. Vergelijking van CM3 versus CM2-selectie

7. Snelle selectiegids in 3 stappen

     1. Boring selectie: Bevestig de boring volgens het werkelijke lastgewicht, reserveer een veiligheidsmarge van minimaal 50%. Geef prioriteit aan de CM3-serie voor middelhoge, schone en corrosiebestendige werkomstandigheden.

     2. Lijnselectie: Werkelijke werkslag plus een veiligheidsmarge van 10~20 mm. Volg de standaard slagregels: dubbelwerkend ≤300 mm, enkelwerkend ≤100 mm.

     3. Functionele configuratie: Selecteer B voor conventionele dubbelwerkende heen en weer gaande beweging; S voor enkelwerkende veiligheidsscenario's met veerreset; K voor zeer nauwkeurige positionering tegen torsie.

Samenvatting van één zin

     De SOLH CM3 korte roestvrijstalen minicilinder van de nieuwe generatie heeft een ultracompacte lichtgewicht behuizing, 304 volledige roestvrije corrosieweerstand, olievrije werking met lange levensduur en gediversifieerde montagemethoden, waardoor hoge stabiliteit en ruimtebesparende lineaire bewegingsoplossingen met gemiddelde stuwkracht worden geboden voor voedsel-, medische, elektronische en verpakkingsautomatiseringsapparatuur.
