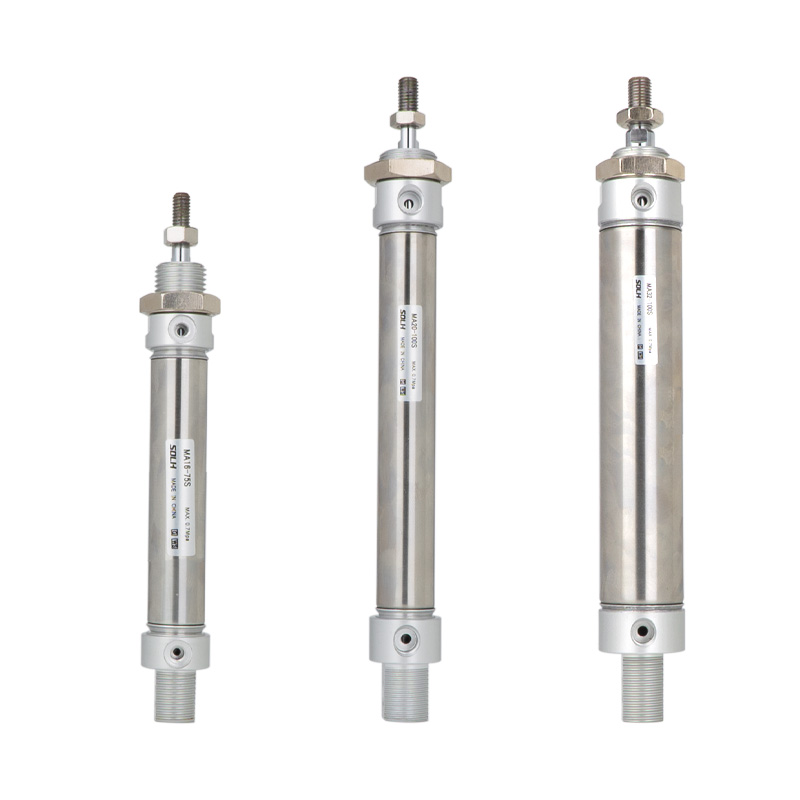

MA-serie roestvrijstalen minicilinder (economisch algemeen type)

SOLH MA economische roestvrijstalen mini-pneumatische cilinder heeft boringen van φ16/20/25/32/40/50/63 mm en is uitwisselbaar met de SMC CM2/CM3-serie met uitstekende kostenprestaties. Het maakt gebruik van een 304 roestvrijstalen cilinder en zuigerstang plus eindkappen van aluminiumlegering, waardoor roestbestendigheid wordt geboden die geschikt is voor vochtige, licht corrosieve omgevingen en schone productielijnen voor de voedingsmiddelen-, elektronica- en verpakkingsindustrie. Complete varianten omvatten het MA standaard dubbelwerkende model, MTA enkelwerkende veerretour, MSA enkelwerkende veerverlenging, MAD dubbele stang synchrone cilinder en MAJ slagverstelbaar type. MAC-versie met verstelbaar luchtkussen is optioneel voor werking op hoge snelheid. Alle modellen zijn uitgerust met een ingebouwde magnetische ring, compatibel met CS1-G en M9B magnetische schakelaars voor positiefeedback. Er wordt een standaard rubberen kussen meegeleverd, en het optionele verstelbare luchtkussen vermindert effectief de impact en het geluid. De op rollen gekrompen eindkapstructuur zorgt voor stabiele prestaties en maakt een olievrije werking mogelijk met een levensduur van meer dan 5 miljoen cycli. Er zijn meerdere montageaccessoires beschikbaar, waaronder een cilindrische staart, gaffelstaart, flens, voetbeugel en dubbele gaffel, passend bij diverse uitrustingsindelingen. Ideaal voor automatiseringsprojecten met lichte en middelzware lasten en beperkte budgetten. Bij de selectie wordt een veiligheidsmarge van minimaal 50% aanbevolen.

Stuur onderzoek

Productomschrijving

MA-serie roestvrijstalen minicilinder (economisch algemeen type)

Merk: SOLH van Richge Technology

Productoverzicht

SOLH MA-serie economische roestvrijstalen minicilinder, boring φ16/20/25/32/40/50/63 mm. Uitwisselbaar met de SMC CM2/CM3-serie. Hoge kostenprestaties, volwassen structuur, universele montageafmetingen en corrosieweerstand. Op grote schaal toegepast in de lichte industrie, elektronica, verpakking, voedingsmiddelen en kleine automatiseringsapparatuur voor lichte en middelzware belasting, budgetgevoelige, schone of vochtige werkomstandigheden.

Kernstructuur en ontwerpkenmerken

1. Standaard: interne bedrijfsstandaard, zeer uitwisselbaar met SMC CM2/CM3.

2. Materiaal: 304 roestvrijstalen cilinder en zuigerstang, eindkappen van aluminiumlegering, roestvrij voor vochtige, zwakke zuren, zwakke alkali en schone omgeving.

3. Structuur: op rol gekrompen eindkap en vatverbinding, stabiele structuur en concurrerende kosten, rechte cilindrische vorm voor eenvoudig onderhoud.

4. Bedieningsvarianten

-- MA Dubbelwerkend: Luchttoevoer aan beide uiteinden, meest voorkomende standaardmodel

-- MSA enkelwerkende veer uitschuiven: automatisch uitschuiven wanneer de lucht wordt afgesloten

-- MTA enkelwerkende veerretour: trekt automatisch in wanneer de lucht wordt uitgeschakeld

-- MAD Double Rod: aan beide zijden uitgestrekte stang, synchrone beweging, dubbele effectieve slag

- MAJ verstelbare slag: dubbelwerkend met fijne slagaanpassing voor nauwkeurige positionering

5. Kussen: standaard rubberen anti-botsingskussen; MAC optioneel verstelbaar luchtkussen om impact en geluid bij hoge snelheid te verminderen.

6. Afdichting: speciale bidirectionele afdichting met olieopslaggroef, lage opstartdruk, olievrije werking, levensduur ≥5 miljoen cycli.

7. Positiedetectie: Alle modellen hebben een ingebouwde magnetische ring (achtervoegsel S), compatibel met AirTAC CS1-G of SMC M9B magnetische schakelaars voor feedback over de zuigerpositie.

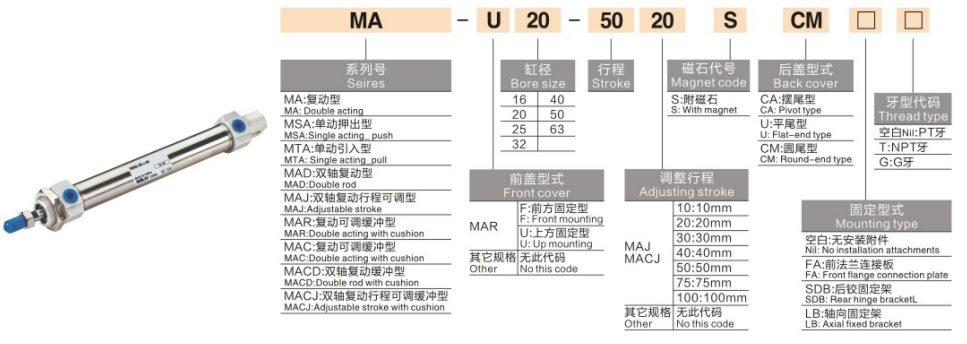

Volledige modelcoderingsregel

1. Modelvoorbeeld: MA25-100S-CM-FA

Segment	Code	Definitie
MA/MSA/MTA/MAD/MAJ	Serievariant	MA=Dubbelwerkend MSA = Enkelwerkende veerverlenging MTA = enkelwerkende veerretour MAD=Dubbele Hengel MAJ=Verstelbare slag
16/20/25/32/40/50/63	Boringmaat (mm)	φ16~φ63
100	Slaglengte	Max. 500 mm dubbelwerkend Max.100 mm enkelwerkend
S	Magnetische ring	Ingebouwde magneet (standaard, verplicht)
CM/CA/U	Type achterkant	CM=Cilindrische staart; CA=Gaffelstaart; U=platte staart
FA/FB/LB/SDB	Montageaccessoire	FA=Voorflens; FB=Achterflens LB=Voetbevestiging; SDB=Dubbele gaffel

Standaard bestelreferentievoorbeelden

-- MA32-75S-CM: Boring32, slag75, dubbelwerkend, cilindrische staart, ingebouwde magneet

-- MTA20-50S-U: Boring20, slag50, enkelwerkende veerretour, platte staart

- MAJ40-100S-CA: Boring 40, slag 100, verstelbare slag, gaffelstaart

Universele technische specificaties

Parameteritem	Specificatie
Boring maten	φ16,20,25,32,40,50,63 mm
Bedrijfsdruk	Dubbelwerkend: 0,1~1,0 MPaEnkelwerkend: 0,2~1,0 MPa
Bewijsdruk	1,5 MPa
Omgevingstemperatuur	-20~+70℃; -10~+60℃ voor model met magneet
Zuigersnelheid	50~750 mm/sec
Kussen	Standaard rubberen kussen; MAC optioneel verstelbaar luchtkussen
Luchtpoort draad	PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63)
Smering	Voorgesmeerde, olievrije werking mogelijk
Slagtolerantie	±1,5 mm

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

1. Dubbelwerkende MA

Boring (mm)	Stuwkracht (N)	Trekkracht (N)	Ongeveer. Horizontale belasting (kg)
16	101	101	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9

2. Enkelwerkende MTA (veerretour @0,5 MPa)

Boring (mm)	Stuwkracht (N)	Veerretourkracht (N)	Ongeveer. Horizontale belasting (kg)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0

Montagevormen en afgeleide modellen

1. Achterlichten en montageopties

-- CM Cilindrische staart: standaard rechte montage (meest populair)

-- CA Gaffelstaart: Achteraan scharnierend voor zwenkmechanisme

-- U Platte staart: vlakke installatie voor beperkte axiale ruimte

-- FA/FB Flens: Bevestiging van flensplaat voor/achter

-- LB-voetmontage: installatie van axiale beugels aan de zijkant

-- SDB Dubbele gaffel: Scharnierende verbinding voor zwenkbeweging

2. Belangrijkste afgeleide versies

-- MA: Standaard dubbelwerkend met ingebouwde magneet

-- MSA/MTA: enkelwerkende veerverlenging/veerretour

-- MAD: Dubbele staaf dubbelwerkend

-- MAJ: Verstelbare slag, dubbelwerkend

-- MAC: Dubbelwerkend met verstelbaar luchtkussen

Snelle selectiegids in 3 stappen

1. Boringselectie: Bereken de vereiste stuwkracht en horizontale belasting, reserveer een veiligheidsmarge van ≥50%; selecteer MA bij voorkeur voor lichte en middelzware belasting en kostengevoelige projecten.

2. Slagbevestiging: voeg een extra slagmarge van 10 ~ 20 mm toe; Maximale slag: dubbelwerkend ≤500 mm, enkelwerkend ≤100 mm.

3. Configuratie-matching

-- Bediening: Dubbelwerkend → MA; enkelwerkende veerretour → MTA; nauwkeurige slagafstemming → MAJ

-- Kussen: Kies een MAC-verstelbaar luchtkussen bij loopsnelheid > 500 mm/s

- Positiefeedback: alle modellen uitgerust met ingebouwde magneet, passen bij CS1-G / M9B magnetische schakelaars

Samenvatting van één zin

SOLH MA economische roestvrijstalen minicilinder is uitwisselbaar met de SMC CM2/CM3-serie, biedt overvloedige varianten en meerdere montagemogelijkheden, kosteneffectieve lineaire actuator voor automatisering van lichte en middelzware belasting, verpakkings-, voedsel- en elektronische productielijnen.
