CJP2-serie pencilinder (dubbelwerkend)

CJP2-serie dubbelwerkende pencilinder (compacte microcilinder)

Merk: SOLH van Richge Technology

Productoverzicht

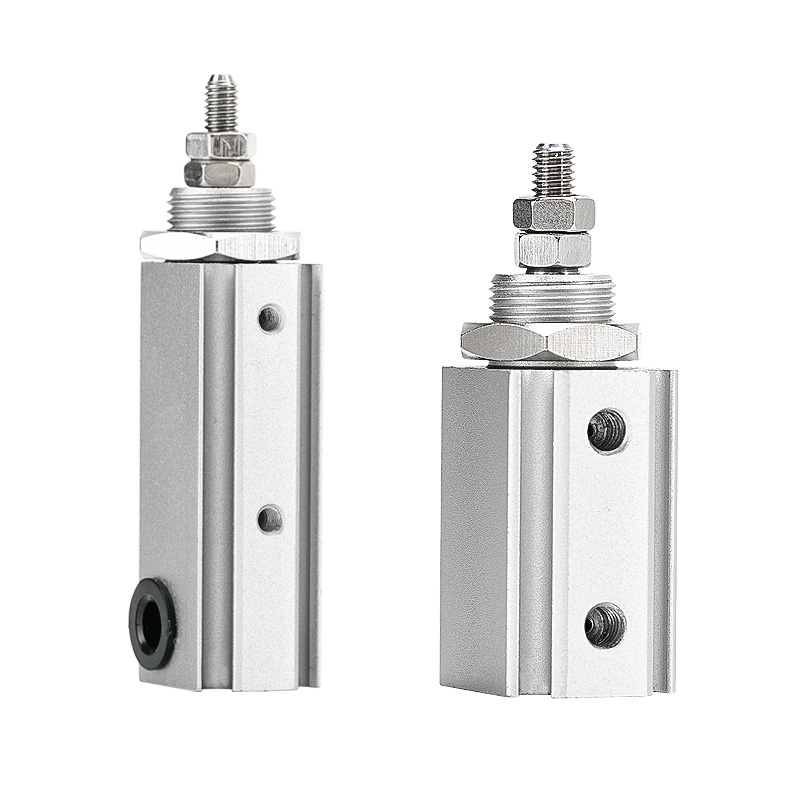

     De SOLH CJP2-serie is een compacte dubbelwerkende pencilinder. Kernvoordelen: ultrakorte behuizing, lichtgewicht structuur, stabiele bidirectionele stuwkracht en betrouwbare hoogfrequente werking. Ontworpen voor bidirectionele precisie-push-pull-beweging in een beperkte ruimte, gemiddelde microbelastingen en geautomatiseerde stations met een hoge cyclus. Het is het mainstreammodel voor microbidirectionele lineaire aandrijftoepassingen.

Kernstructuur en ontwerpkenmerken

     -- Rijmodus: dubbelwerkend (luchttoevoer voor zowel uitschuif- als terugtrekslag). Boringbereik: Ø4 / 6 / 10 / 16 mm, geschikt voor micro- tot kleine ladingen.

     - Structuur: behuizing van geëxtrudeerd aluminium (opgewaardeerd ten opzichte van de traditionele messingversie), 55% ~ 65% lichter. Uitgerust met rubberen kussens aan beide uiteinden om impact en geluid te verminderen.

     -- Veelzijdige montage: 6 montageconfiguraties beschikbaar: basistype, paneelmontage, flensmontage, voetmontage, tapmontage en gaffelmontage voor installatie in meerdere richtingen.

     -- Sensorcompatibiliteit: Alle specificaties gebouwd met magnetische ring, ondersteunen de installatie van twee magnetische schakelaars, inclusief minimale Ø4 boring en 5 mm slag zonder extra beugels.

     -- Materiaal en afdichting: hard geanodiseerd aluminium + NBR-afdichtingen, olievrije werking, geschikt voor schone of licht olieachtige omgevingen. Mechanische levensduur ≥3 miljoen cycli.

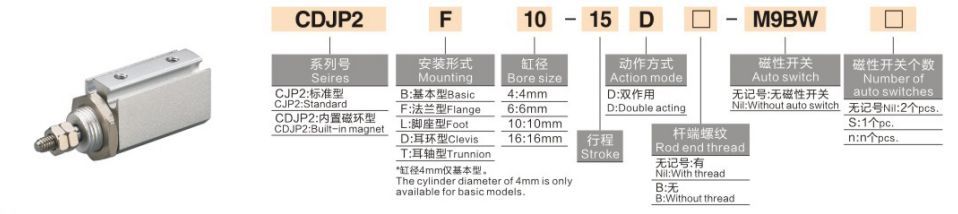

Volledige modelcoderingsregel

  1. Modelvoorbeeld: CDJP2B10-15D-M9B

   2. Voorbeelden van standaardorderreferenties

     -- CJP2B6-20D: Boring 6, slag 20, dubbelwerkend basistype, geen magnetische ring

     -- CDJP2F4-10D: Boring 4, slag 10, paneelmontage, ingebouwde magnetische ring

     -- CDJP2B16-30D-2M9B: Boring 16, slag 30, basistype, uitgerust met twee M9B-schakelaars

Universele technische kernspecificaties (@0,5 MPa, dubbelwerkend)

Kernconcurrentievoordelen

   1. Ultrakorte lichtgewicht body

     -- Totale lengte verkort met 6~9,5 mm vergeleken met het oudere CJP-model, gewicht verminderd met 55%~65%, perfect voor een ultrabeperkte installatie-indeling.

   2. Stabiele bidirectionele uitvoer

     -- Dubbelwerkend ontwerp zonder terugstelveer. De bidirectionele stuwkracht is 30% ~ 50% hoger dan vergelijkbare enkelwerkende cilinders, geschikt voor een laadvermogen van 100 g ~ 5 kg.

   3. Hoge frequentie en geluidsarme werking

     --Rubberen kussen + wrijvingsarme afdichting. Bedrijfssnelheid 50 ~ 500 mm/s, stabiel boven 200 cpm, impactgeluid ≤60 dB.

   4. Meervoudige montage en volledige magnetische ringstandaard

     -- 6 montagevormen passen zich aan de complexe gereedschapsindeling aan. Magnetische ring uitgerust voor alle maten, zelfs een minimale Ø4-boring ondersteunt dubbele magnetische schakelaars voor gemakkelijke positiebewaking.

   5. Olievrij ontwerp en lange levensduur

     -- Compatibel met schone productielijnen. De behuizing van gehard aluminium en slijtvaste afdichtingen zorgen voor een stabiele werking gedurende ≥3 miljoen cycli.

Montageopties en typische industriële toepassingen

    1. Montageformulieren

     -- Basistype (B): Axiale bevestiging met buitendraad voor rechte push-pull

     -- Paneeltype (F): behuizing ingebed in apparatuurpaneel voor ultradunne lay-out

     -- Flenstype (L): flensbevestiging aan de stangzijde voor verticale belastingstoepassingen

     -- Voettype (T): onderste voetbevestiging voor horizontale zijdelingse push-pull

   2. Typische toepassingsscenario's

     -- 3C-elektronica: grijpen van microcomponenten, uitwerpen van spaanders, duurzaamheidstest van knoppen, aandrijven van miniatuurmal

     - Precisieapparatuur: microklepschakeling, vezelpositionering, fijnafstelling van het instrument, miniatuurschuifbediening

     -- Algemene automatisering: hoogfrequent laden/lossen, etiketten pellen, werkstukoverdracht met korte slag

     -- Medische apparatuur: telescopische beweging van kleine instrumenten, voortstuwing van microvloeistoffen, precisiepositioneringsassemblages

Selectievergelijking: CJP2 VS CJ1 VS CJP microcilinders

Snelle selectiegids in 3 stappen

   1. Boringselectie op basis van laadvermogen

     -- Ø4 ≤0,5 kg; Ø6 = 0,5 ~ 1 kg; Ø10 = 1 ~ 3 kg; Ø16 = 3 ~ 5 kg. Reserve ≥30% veiligheidsmarge.

  2. Bevestiging van de beroerte

     -- Kies een slag volgens de vereiste slag; geef prioriteit aan kortere slagen voor stabiel hoogfrequent fietsen.

   3. Configuratie-matching

     -- Positieregeling met gesloten lus: Rust twee M9B magnetische schakelaars uit voor bidirectionele positiefeedback.

     -- Installatie-indeling: Paneeltype (F) voor ingebedde apparatuur; basistype (B) voor axiale schroefdraadmontage.

Samenvatting van één zin

     SOLH CJP2 compacte dubbelwerkende pneumatische cilinder met ultrakorte lichtgewicht behuizing, bidirectionele stabiele stuwkracht, rubberen kussen en 6 montagevarianten; CDJP2-versie ingebouwde magnetische ring compatibel met schakelaars uit de M9-serie, ideale micro-lineaire actuator voor bidirectionele push-pull-taken met korte slag in 3C, precisie-instrumenten en medische automatiseringsapparatuur.
