CXS-serie cilinder met dubbele stang

CXS-serie dubbele stangcilinder | Compacte pneumatische cilinder met hoge stijfheid en nulrotatie

Merk: SOLH van Richge Technology

Productoverzicht en kernstructuur

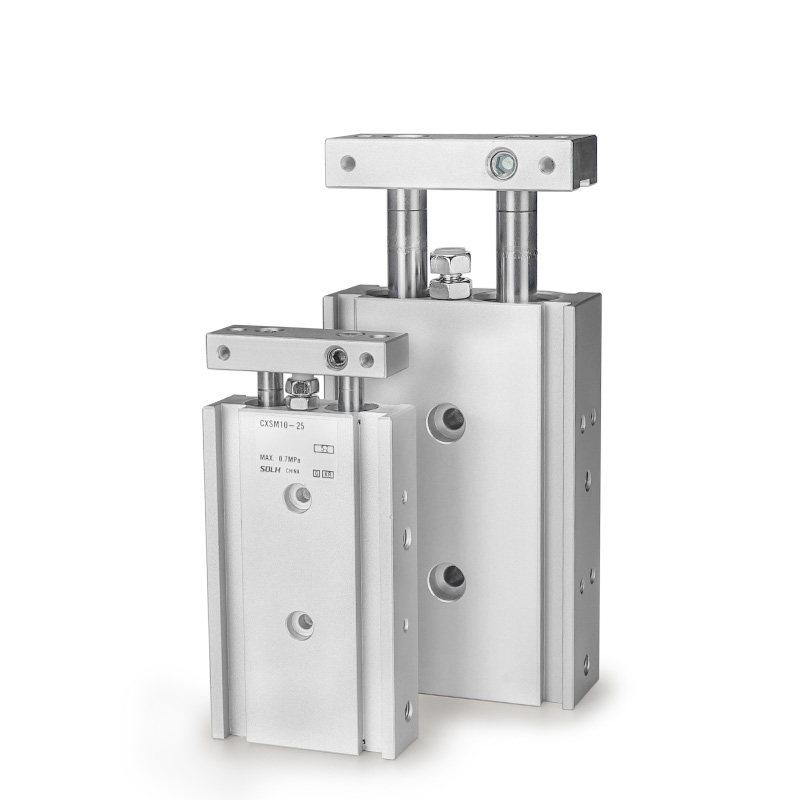

     De SOLH CXS-serie is een dunne dubbele cilinder met hoge stijfheid en een geïntegreerde structuur met dubbele zuiger en dubbele geleidestang. Met coaxiale dubbele stangen en synchrone aandrijving met dubbele zuiger levert hij bijna dubbele stuwkracht vergeleken met enkele cilinders, gecombineerd met ultranauwkeurige prestaties van ± 0,1° nulrotatie. Met zijn uitstekende stijfheid en sterke zijdelingse belastingsweerstand heeft deze cilinder geen extra geleidingsaccessoires nodig, perfect geschikt voor uiterst nauwkeurige lineaire bewegingen zoals pick-and-place, materiaaloverdracht, positionering en licht persen in compacte geautomatiseerde ruimtes.

Kern structurele voordelen

• Dubbele zuiger en dubbele geleidestangintegratie: Optionele configuraties met glijlagers (M) en kogellagers (L) met volledig universele totale afmetingen, compatibel met uiteenlopende werkomstandigheden en kostenbudgetten.

• Standaard magnetisch en bufferontwerp: Ingebouwde magnetische ring (standaard Z-achtervoegsel) reserveert posities voor directe installatie van magnetische schakelaars zonder extra beugels. Dual-end rubberen buffer is standaard; luchtbuffer is optioneel voor modellen met grote boring om impact bij hoge snelheid te elimineren.

• Ingebouwde hoge stijfheid: Geïntegreerde dubbele staafstructuur verbetert de algehele structurele stabiliteit aanzienlijk, is effectief bestand tegen laterale en excentrische belastingen en zorgt voor een stabiele en herhaalbare lineaire bewegingsnauwkeurigheid.

Kernsubserieclassificatie (lager- en stangtype)

De CXS-serie omvat vier reguliere modellen, die volledig aansluiten bij lage snelheden, zware belasting, hoge snelheden en bilaterale through-rod-werkscenario's voor compacte automatiseringsapparatuur.

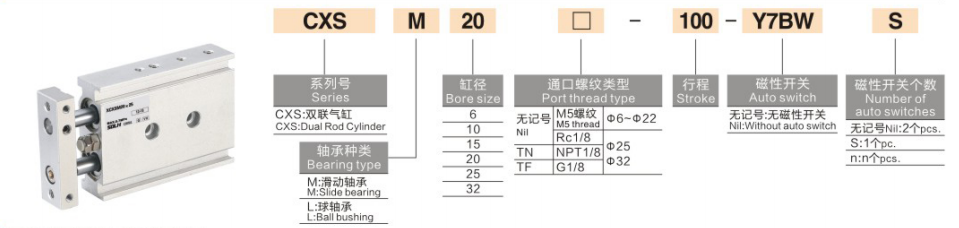

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeeld: CXSM20-50Z-M9B

1. Definitie van naamcodes

1. Seriecode: CXS + lager- en stangtype (M / L / WM / WL)

2. Boring maat: 6 / 10 / 15 / 20 / 25 / 32 mm (volledig standaard boringbereik)

3. Standaard slag: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (max. slag: 100mm)

4. Buffer- en magnetische ringconfiguratie

￮ Z: Standaardconfiguratie (ingebouwde magnetische ring + rubberen buffer aan twee uiteinden, compatibel met installatie van magnetische schakelaars)

￮ AZ: Luchtbuffer (alleen voor φ20/25/32 grote boringen, voor anti-impactscenario's met hoge snelheid en zware belasting)

￮ Geen Z-achtervoegsel: Niet-magnetisch type (installatie van magnetische schakelaars niet beschikbaar)

5. Magnetische schakelaar: Optionele D-M9B, D-A93, D-M9N en andere modellen; direct geïnstalleerd op de zijgroeven van de geleidestang, zonder montagebeugels

6. Apparaat vergrendelen (optioneel): R (eindvergrendeling intrekken), P (eindvergrendeling uitschuiven)

Algemene standaard technische parameters

(Standaard testomstandigheden: 20℃ normale temperatuur, droge lucht)

• Bedrijfsmodus: Dubbelwerkende synchrone aandrijving met dubbele zuiger (dubbele stuwkracht)

• Werkdrukbereik: 0,1 ~ 0,7 MPa (minimale werkdruk: 0,1 MPa)

• Bewijsdruk: 1,05 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije conventionele omgeving)

• Bedrijfssnelheid: 30~300 mm/s (CXSL-hogesnelheidstype tot 400 mm/s)

• Anti-rotatienauwkeurigheid: ±0,1° (ultrahoge precisie, vrijwel geen torsie)

• Buffermodus: Standaard rubberen buffer met twee uiteinden; luchtbuffer (AZ) optioneel voor φ20/25/32 boringen

• Afmeting leidingpoort

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Montagemethode: 3-zijdige montage (onder / boven / zijkant), flexibele installatie die zich aanpast aan verschillende compacte apparatuurindelingen

Theoretische stuwkracht- en spanningsgegevens (@0,5 MPa, eenheid: N)

Dubbele zuigerstructuur zorgt voordubbele uitgangskracht vergeleken met cilinders met één zuiger met dezelfde boring

Snelle selectiegids

1. Keuze van lager- en stangtype: Kies CXSM voor slijtvaste en zwaarbelaste werkomstandigheden; selecteer CXSL voor snelle en ultrasoepele bediening; gebruik CXSWM/CXSWL voor bilaterale through-rod-uitvoer en dubbelzijdige werkingseisen.

2. Magnetische configuratieselectie: Selecteer Z-achtervoegsel met ingebouwde magnetische ring voor slagpositiedetectie; laat het Z-achtervoegsel weg voor niet-magnetische toepassingsscenario's.

3. Selectie van bufferconfiguratie: Rust AZ-luchtbuffer uit voor werkomstandigheden met hoge snelheid, lange slag en hoge impact; gebruik standaard rubberen buffer voor conventionele algemene scenario's.

4. Boring- en slagselectie: Bevestig de boringgrootte volgens de werkelijke stuwkracht- en belastingsvereisten; Het standaard slagbereik is 5~100 mm met een maximale slaglimiet van 100 mm.

Samenvatting van één zin

     De cilinder met dubbele stang uit de SOLH CXS-serie beschikt over dubbele zuigerkracht met dubbele stuwkracht, ± 0,1 ° nulrotatieprecisie, hoge zijdelingse belastingsweerstand en optionele luchtbuffer, en dient als een kosteneffectieve, uiterst nauwkeurige aandrijfoplossing voor compacte geautomatiseerde positionerings-, pers- en overdrachtsstations.
