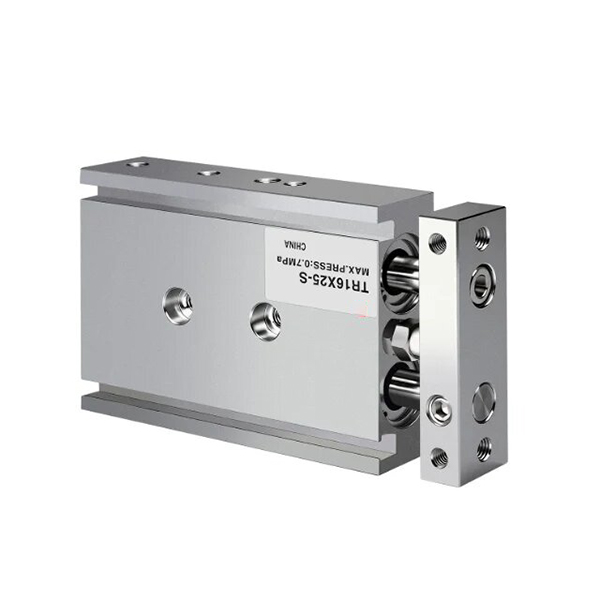

TR-serie cilinder met dubbele as | JIS standaard dubbele stangcilinder met hoge stijfheid

Merk: SOLH van Richge Technology

Productoverzicht en kernstructuur

     De SOLH TR-serie is een JIS-standaardcilinder met dubbele as en een geleidingsstructuur met enkele zuiger, dubbele zuiger en glijlagers (tweelingcilinder zonder dubbele zuiger). Uitgerust met ultrahoge stijfheid, uitstekende anti-torsieprestaties en sterke zijdelingse belastingsweerstand, ondersteunt het 3-zijdige flexibele montage en nauwkeurige slagaanpassing. Deze cilinder is ontworpen voor zeer nauwkeurige geleidingsvereisten en wordt veel gebruikt in geautomatiseerde processen zoals precisiepositionering, werkstukpersen, materiaaloverdracht en werkstukblokkering, en dient als een betrouwbare geleidingsoplossing voor zware lasten voor standaard automatiseringsstations.

1. Structurele kernvoordelen

• Synchrone dubbele staafstructuur met hoge stijfheid: Uitgerust met een enkele zuiger en twee parallelle starre zuigerstangen, gecombineerd met verlengde glijlagerbussen. Het synchrone aandrijfontwerp met twee stangen zorgt voor een werking zonder afbuiging met een anti-rotatienauwkeurigheid van ±0,1°~±0,2°, waardoor het zwaaien van de stang effectief wordt geëlimineerd en een stabiele lineaire beweging wordt gegarandeerd.

• Instelbare buffering en slagfijnafstemming: Ingebouwd aan de voorzijde verstelbaar rubberen anti-botsingspad ondersteunt nauwkeurige fijnafstelling van de slag en zachte buffering, werkt samen met een vaste buffer aan de achterzijde om de impact, trillingen en geluiden van de bediening te verminderen en zich aan te passen aan frequente heen en weer gaande werkomstandigheden.

• Flexibel montage- en leidingontwerp: Gereserveerde montagegaten aan de onder-, boven- en zijvlakken maken een flexibele installatie in 3 richtingen mogelijk. De optionele dubbelzijdige leidingindeling optimaliseert de opstelling van het luchtcircuit voor diverse apparatuurstructuren. Standaard zijschakelaargroeven maken directe installatie van magnetische schakelaars mogelijk zonder extra beugels.

• Standaard magnetische configuratie: Ingebouwde magnetische ring (S-achtervoegsel) is beschikbaar voor slagpositiedetectie; niet-magnetische versie is optioneel voor speciale interferentiegevoelige scenario's om aan diverse functionele eisen te voldoen.

2. Belangrijkste verschil met de CXS / CXSJ-serie

• TR-serie: Structuur met enkele zuiger en dubbele stang met standaard stuwkracht van één cilinder, hogere algehele stijfheid en superieure anti-doorbuigingsprestaties bij zware belasting, ideaal voor geleiding met hoge stijfheid en zware belastingscenario's met lange slag.

• CXS / CXSJ-serie: Structuur met dubbele zuiger en dubbele stang met dubbele stuwkracht, met lagere wrijving en een soepelere werking bij hoge snelheden, meer geschikt voor pick-and-place-werkomstandigheden met hoge snelheid en korte slag met hoge stuwkracht.

Kernsubserieclassificatie (staaftype en montagestijl)

De TR-serie omvat drie kernsubmodellen, die standaard universele, bilaterale synchrone en ultracompacte installatiescenario's volledig dekken om te voldoen aan de gediversifieerde eisen voor automatiseringslay-out.

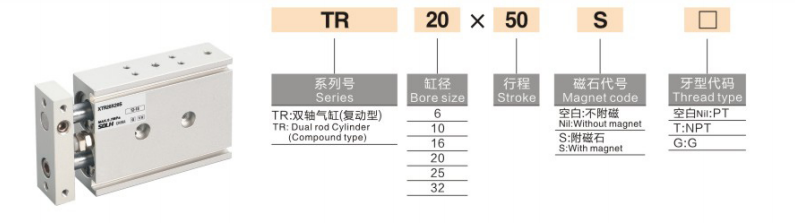

Voltooi de regels voor de naamgeving van modellen

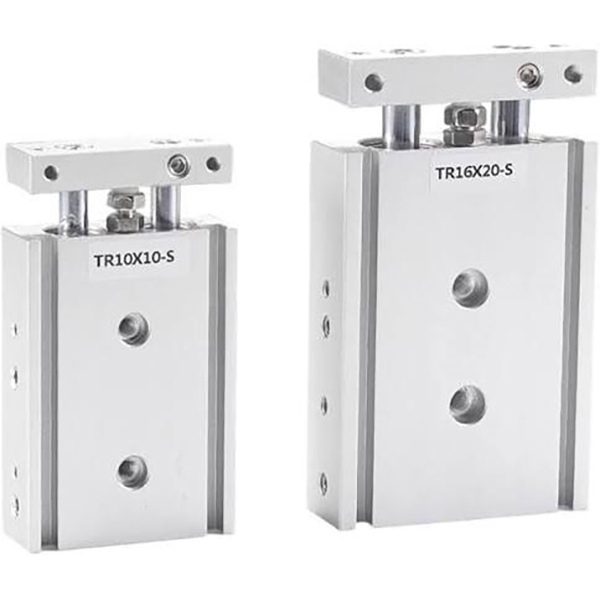

Modelvoorbeeld: TR20×50S

1. Definitie van naamcodes

1. Seriecode: TR (standaard enkele hengel) / TRW (dubbele doorvoerhengel) / TRJ (compact type)

2. Boring maat: 6 / 10 / 16 / 20 / 25 / 32 mm (volledig standaard JIS-boringbereik)

3. Standaard slag: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (max. slag: 200mm)

4. Magnetische ringconfiguratie: S = ingebouwde magnetische ring (magneetschakelaar monteerbaar, standaard standaard); Nee S = niet-magnetisch type (speciaal aangepast, zelden gebruikt)

5. Type poortdraad: Standaard PT (Rc) draad; optioneel G-schroefdraad (achtervoegsel G) / NPT-schroefdraad (achtervoegsel T)

6. Magnetische schakelaar: Optionele D-M9B, D-A93, CS1-J, CS1-G en andere universele modellen, direct geïnstalleerd op gereserveerde groeven aan de zijkant zonder beugels

Algemene standaard technische parameters

(Standaard testomstandigheden: 20℃ normale temperatuur, droge lucht)

• Bedrijfsmodus: Dubbelwerkende aandrijving met één zuiger

• Werkdrukbereik: 0,15~1,0MPa (φ6 boring: 0,2~1,0MPa)

• Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -20℃~70℃ (ijsvrije werkomgeving)

• Bedrijfssnelheid: 30~500 mm/s

• Anti-rotatienauwkeurigheid: ±0,1° (boring ≥16 mm, hoge precisie); ±0,2° (φ6/φ10 kleine boringen)

• Buffermodus: Vooraan verstelbaar rubberen anti-botsingspad + achteraan vaste rubberen buffer (geen luchtbufferoptie)

• Afmeting leidingpoort

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montage en leidingen: 3-zijdige montage (onder / boven / zijkant), optionele dubbelzijdige leidingindeling voor flexibele aanpassing van de indeling

Theoretische stuwkracht- en spanningsgegevens (@0,5 MPa, eenheid: N)

Structuur met één zuiger en standaard stuwkracht met één cilinder, stabiel en betrouwbaar voor zware geleidingsscenario's

Snelle selectiegids

1. Vraag naar stuwkracht en stijfheid: Kies CXS/CXSJ voor dubbele stuwkracht en snelle pick-and-place-taken; selecteer de TR-serie voor geleiding met hoge stijfheid, weerstand tegen zware belasting en stabiele werking bij lange slag.

2. Aanpassing van de installatieruimte: Geef de voorkeur aan CXSJ voor ultracompacte smalle ruimte, CXS voor conventionele compacte ruimte en TR voor scenario's met standaardruimte en zware belasting met lange slag.

3. Selectie van staaftype: Gebruik standaard TR-staaf met één uiteinde voor lineaire beweging in één richting; kies TRW dubbele steekstang voor bilaterale montage en bidirectionele synchrone actie.

4. Configuratie van positioneringsdetectie: Selecteer S-achtervoegsel met ingebouwde magnetische ring (TRxx×xxS) als slagpositiedetectie vereist is.

Samenvatting van één zin

     De standaard JIS-cilinder met dubbele as uit de SOLH TR-serie levert een hoge stijfheid, nauwkeurige anti-rotatieprestaties en een sterke zijdelingse belastingsweerstand, met diverse stangtypes en compacte versies beschikbaar, wat de voorkeursoplossing is voor uiterst nauwkeurige geleiding, geautomatiseerde positionerings- en overdrachtsstations met lange slag en zware belasting.
