TN-serie cilinder met dubbele stang

TN-serie cilinder met dubbele as | Compacte, goedkope pneumatische cilinder met dubbele stang

Merk: SOLH van Richge Technology

Productoverzicht en kernstructuur

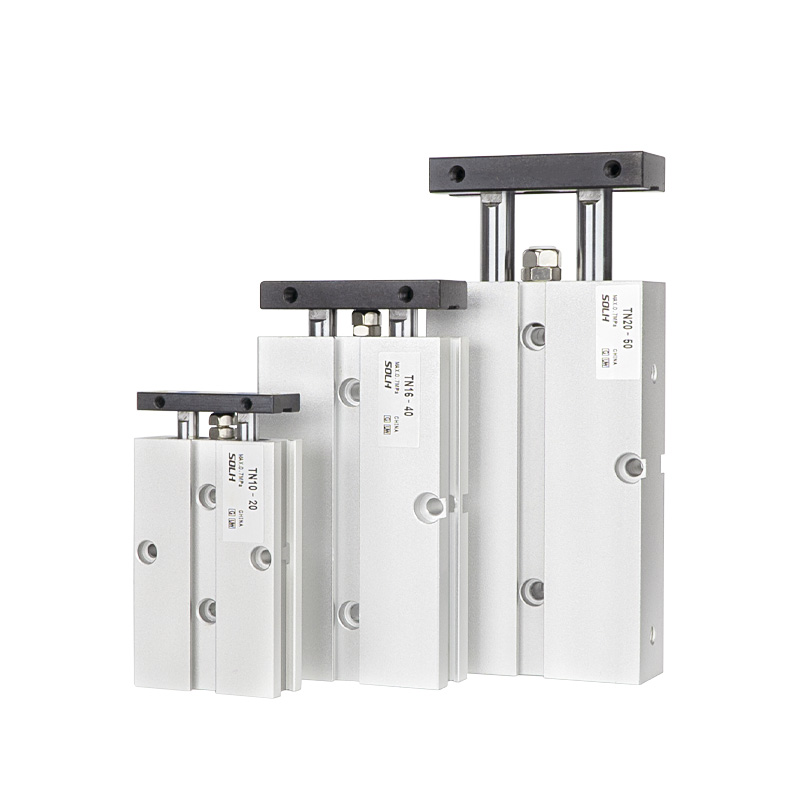

     De SOLH TN-serie is een kosteneffectieve compacte cilinder met dubbele as, een dubbele zuigerstangconstructie met één zuiger en glijlagergeleiding. Ontworpen voor ruimtebesparende installatie en veelzijdige montage, wordt hij standaard geleverd met ingebouwde magnetische ringen en verstelbare slagbuffer. Met een anti-rotatienauwkeurigheid van ±0,2° en uitstekende anti-doorbuigingsprestaties wordt de TN-cilinder op grote schaal toegepast in automatiseringsscenario's met lichte belasting, waaronder precisiepositionering, werkstukpersen, materiaalblokkering en lineaire overdracht, waardoor uitstekende universaliteit en kostenvoordelen worden geboden voor standaard geautomatiseerde stations.

1. Kern structurele voordelen

• Stabiele dubbele synchrone werking: Geschikt voor een enkele zuiger en dubbele parallelle hardverchroomde stangconfiguratie met verlengde glijbus. De synchrone structuur met twee stangen is effectief bestand tegen torsie en slingeren, waardoor betrouwbare anti-doorbuigingsprestaties worden bereikt met een rotatietolerantie van ± 0,2° voor geleidingstaken met lichte belasting.

• Verstelbare buffer- en slagfijnafstemming: Uitgerust met een aan de voorzijde verstelbaar rubberen antibotsingspad voor nauwkeurige afstelling van de slag en zachte buffering; gecombineerd met een vaste achterbuffer om de operationele impact en het geluid te verminderen, waardoor een stabiele heen en weer gaande beweging wordt gegarandeerd.

• Ruimtebesparende montage aan 3 zijden: Het ingebedde lichaamsontwerp ondersteunt flexibele installatie vanaf de onder-, boven- en zijrichting. Gereserveerde zijgroeven maken directe montage van magnetische schakelaars mogelijk zonder extra beugels, waardoor het gebruik van de apparatuurruimte wordt gemaximaliseerd.

• Standaard magnetische configuratie: Ingebouwde magnetische ring (S-achtervoegsel) is standaard uitgerust voor alle modellen uit de TN-serie waarvoor geen niet-magnetische versie beschikbaar is, waardoor handige slagpositiedetectie voor universele geautomatiseerde toepassingen mogelijk is.

2. Differentiatie van kernproducten (referentie voor sleutelselectie)

• TN versus TR-serie: TN hanteert de bedrijfsstandaard met een compacter formaat, lagere kosten en geen φ6-boringoptie; TR volgt de industriële JIS-standaard met hogere stijfheid, weerstand tegen zware belasting en volledige boringmaten inclusief φ6.

• TN versus CXS / CXSJ-serie: TN heeft een structuur met één zuiger en standaard enkele stuwkracht, betaalbaarder en ruimtebesparend; CXS en CXSJ gebruiken een ontwerp met dubbele zuigers, dubbele stuwkracht en superieure prestaties bij hoge snelheden, geschikt voor scenario's met zware belasting en hoge precisie.

Kernsubreeksclassificatie (staaftype)

De TN-serie omvat twee reguliere staaftypen om te voldoen aan de single-end-bediening en bilaterale doorgaande bewegingsvereisten voor diverse automatiseringsstations met lichte belasting.

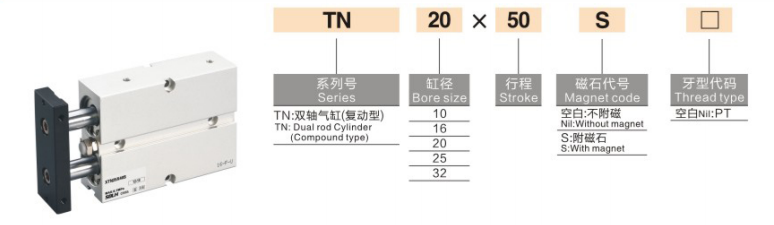

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeeld: TN20×50S

1. Definitie van naamcodes

1. Seriecode: TN (enkele stang) / TNW (dubbele doorvoerstang)

2. Boring maat: 10 / 16 / 20 / 25 / 32mm (φ6 boring niet beschikbaar, anders dan TR-serie)

3. Standaard slag: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (max. slag: 200mm)

4. Magnetische ringconfiguratie: S (standaard ingebouwde magnetische ring, verplichte configuratie, geen niet-magnetische versie)

5. Draadtype: Standaard PT (Rc) draad; optioneel G-schroefdraad (achtervoegsel G) / NPT-schroefdraad (achtervoegsel T)

6. Magnetische schakelaar: Optionele CS1-J, CS1-G, D-M9B en andere modellen, direct geïnstalleerd op gereserveerde groeven aan de zijkant

Algemene standaard technische parameters

(Standaard testomstandigheden: 20℃ normale temperatuur, droge lucht)

• Bedrijfsmodus: Dubbelwerkende aandrijving met één zuiger

• Werkdrukbereik: 0,15~1,0 MPa

• Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -20℃~70℃ (ijsvrije omgeving)

• Bedrijfssnelheid: 30~500 mm/s

• Anti-rotatienauwkeurigheid: ±0,2° (stabiele geleidingsprecisie bij lichte belasting)

• Buffermodus: Vooraan verstelbaar rubberen anti-botsingspad + achteraan vaste rubberen buffer (geen luchtbufferoptie)

• Afmeting leidingpoort

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montagemethode: Ingebedde montage + 3-zijdige montage (onder / boven / zijkant), ultraruimtebesparend ontwerp

Theoretische stuwkracht- en spanningsgegevens (@0,5 MPa, eenheid: N)

Structuur met één zuiger en standaard enkele stuwkracht, kosteneffectief voor conventionele scenario's met lichte belasting

Snelle selectiegids

1. Budget- en ruimteselectie: Kies de TN-serie voor ultracompacte ruimte en lage kosten bij lichte belasting; selecteer TR-serie voor JIS-standaard, zware belasting en φ6-boringvereisten.

2. Stuwkracht- en prestatieselectie: Gebruik CXS/CXSJ-cilinders met dubbele zuiger voor dubbele stuwkracht en snelle pick-and-place-scenario's; selecteer TN/TR-cilinders met één zuiger als de standaard enkele stuwkracht voldoet aan de werkvereisten.

3. Selectie van staaftype: Kies standaard TN single-end stang voor conventionele bediening in één richting; selecteer TNW dubbele steekstang voor bilaterale montage en bidirectionele synchrone beweging.

4. Opmerking over magnetische configuratie: Alle cilinders uit de TN-serie zijn standaard uitgerust met een S-magneetring (verplichte configuratie), geen extra selectie vereist.

Samenvatting van één zin
