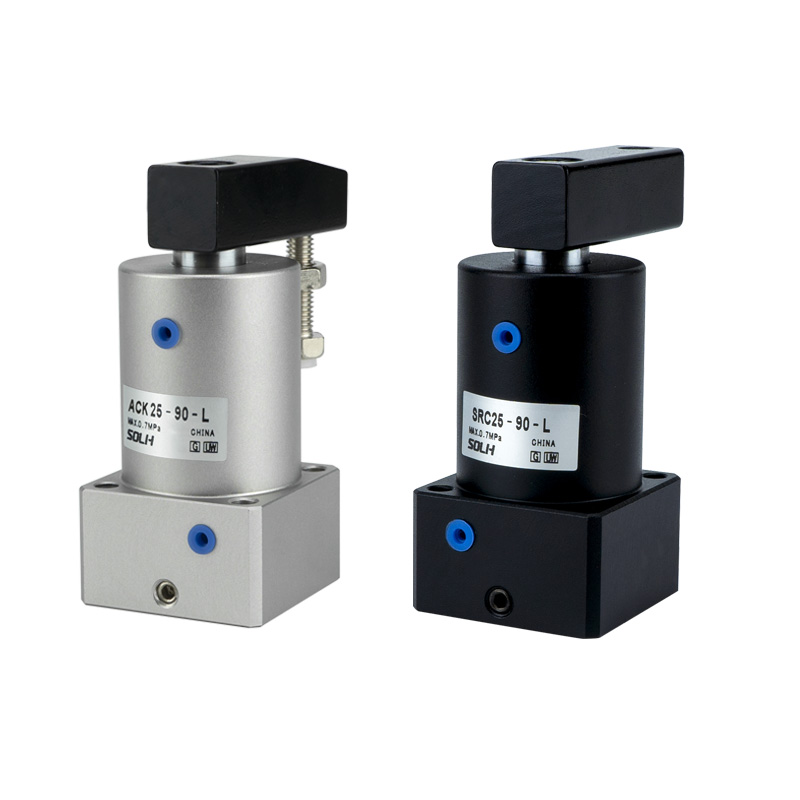

ACK-serie hoekcilinder | 90°/180° rotatie en neerwaartse klem 2-in-1 cilinder

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

     De SOLH ACK-serie is een hoogwaardige 2-in-1 hoekcilinder die een rotatie van 90°/180° en een lineaire neerwaartse klembeweging integreert. Het bestrijkt boormaten van φ25 mm tot φ63 mm en heeft een professionele structuur met drie geleidegroeven voor hoge precisie en sterke excentrische belastingsweerstand. Optionele enkelzijdige/dubbelzijdige drukplaten en links/rechts draairichtingen passen zich volledig aan diverse armatuurindelingen aan. Met zijn hoge stijfheid, lange levensduur en klemvermogen bij zware belasting wordt de ACK-cilinder veel gebruikt voor werkstukklemstations met beperkte ruimte in geautomatiseerde gereedschappen, laspositionering en stempelbevestigingsprocessen.

1. Samengestelde rotatie- en klemactie

• Standaard werkvolgorde: Intrekken → 90°/180° links/rechts draaien → uitschuiven voor neerwaartse klemming

• Volgorde opnieuw instellen: Intrekken om de klem los te maken → rotatie omkeren → uitschuiven en opnieuw instellen

• Zeer nauwkeurige positionering: Standaard rotatiehoek van 90° met ±1,5° hoge nauwkeurigheid; 180° rotatietype optioneel, waardoor een herhaalbare en betrouwbare positionering van het werkstuk wordt gegarandeerd.

2. Hoge stijfheid en langere levensduur

• Structuur met drie geleiders: Geoptimaliseerd geleidingsontwerp in drie richtingen zorgt voor uitstekende bewegingsstabiliteit, hoge geleidingsnauwkeurigheid en sterke anti-doorbuigingsmogelijkheden, waardoor excentrische belasting tijdens het klemmen effectief wordt weerstaan.

• Materiaalconfiguratie met hoge sterkte: De zuigerstang is gemaakt van speciaal gelegeerd staal met een warmtebehandelingsproces voor uitstekende slijtvastheid en duurzaamheid. Het cilinderlichaam ondergaat een harde anodisatiebehandeling om de corrosieweerstand en structurele stijfheid te verbeteren.

• Premium geïmporteerde zeehonden: Gebruikt geïmporteerde afdichtingsmaterialen met uitstekend aanpassingsvermogen aan complexe werkomstandigheden, waardoor luchtlekkage effectief wordt verminderd en de algehele levensduur van de cilinder aanzienlijk wordt verlengd.

3. Flexibele installatie en gediversifieerde configuratie

• Optionele drukplaattypen: ACK enkelzijdige drukplaat voor smalle werkstukken; ACKD dubbelzijdige drukplaat voor brede werkstukken, die diverse werkstukklemeisen dekt.

• Verstelbare rotatierichting: L (linksom draaien naar links) en R (rechtsom draaien naar rechts) optioneel om te passen bij verschillende stationsindelingen ter plaatse.

• Universeel montageontwerp: Uitgerust met 4 doorlopende gaten aan de onderkant voor directe bevestiging, compatibel met flensmontage. Gereserveerde standaard schakelaargroeven maken een gemakkelijke installatie van magnetische schakelaars voor positiedetectie mogelijk.

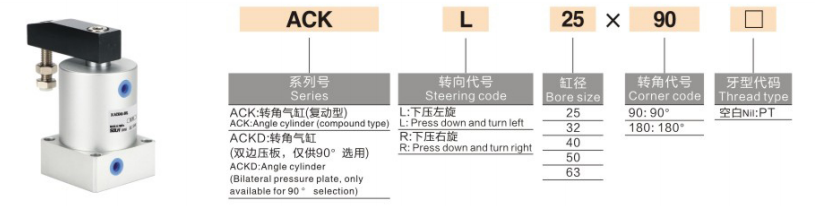

Volledige modelnaamgevingsregels en bestelvoorbeelden

1. Typische modelvoorbeelden: ACKL25-90, ACKDR40-90

2. Standaardbestellingsvoorbeelden

• Enkelzijdige linkerrotatie 90°: ACKL25-90 (boring φ25, rotatie links, standaardhoek 90°)

• Dubbelzijdig rechtsdraaiend 90°: ACKDR32-90 (boring φ32, dubbelzijdige plaat, rechtsdraaiend, hoek van 90°)

• Zware uitvoering met grote boring: ACKL63-90 (φ63 maximale boring, rotatie naar links, hoek van 90° voor vastklemmen van zware lasten)

Algemene technische parameters (20℃, 0,5 MPa standaardconditie)

1. Basisspecificaties

• Bedrijfsmodus: Dubbelwerkende samengestelde beweging (rotatie + neerwaartse klemming)

• Werkdrukbereik: 0,15 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -20℃~80℃

• Bedrijfssnelheid van de zuiger: 50~200 mm/s

• Rotatiehoek: 90° (standaard); 180° (optioneel)

• Standaard klemslag: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Theoretische klemkracht (eenheid: N @0,5 MPa)

3. Productgewicht (eenheid: kg @90° standaardtype)

Typische toepassingsscenario's

• Gereedschapswerktuigen en lasarmaturen: Ideaal voor het positioneren van werkstukken, het fixeren van lassen en het anti-verschuiving van het stempelstation. De geïntegreerde rotatie- en klem-2-in-1-actie vereenvoudigt de mechanische structuur en bespaart installatieruimte.

• Elektronische en nauwkeurige componentverwerking: Geschikt voor palletklemmen, malbevestiging en micro-precieze positionering van onderdelen. Het beschikt over een hoge positioneringsnauwkeurigheid en een lage stofontwikkeling en voldoet aan strenge eisen op het gebied van nauwkeurigheid en zuiverheid.

• Geautomatiseerd overdrachtsmechanisme: Op grote schaal toegepast voor het beperken van draaitafels, positionering van kantelmechanismen en klemstations met korte slag, voor stabiele, soepele en herhaalbare samengestelde bewegingsprestaties.

• Arbeidsomstandigheden voor zware montage: Met een sterke klemkracht en uitstekende anti-excentrische belastingscapaciteit, past hij zich perfect aan bij het spannen van zware werkstukken, het bevestigen van mallen en scenario's voor nauwkeurige positionering van grote belastingen.

Snelle selectiegids in 3 stappen

1. Boringgrootte selectie: Selecteer de boring volgens de werkelijke klembelasting. Zorg ervoor dat de theoretische klemkracht ≥ werkelijke belasting × 1,5 veiligheidsfactor is; geef prioriteit aan een boring van φ40 of groter voor zware werkomstandigheden.

2. Lijnselectie: Standaard klemslag varieert van 12 mm tot 30 mm. Reserveer een slagmarge van 3 ~ 5 mm, afhankelijk van de hoogte van het werkstuk, om mechanische interferentie tijdens het gebruik te voorkomen.

3. Configuratieselectie

￮ Type drukplaat: Kies ACK enkelzijdige plaat voor smalle werkstukken; selecteer ACKD dubbelzijdige plaat voor brede werkstukken.

￮ Rotatierichting: Selecteer L linksom draaien of R rechtsom draaien afhankelijk van de feitelijke stationsindeling en mechanische interferentieomstandigheden.

Samenvatting van één zin

     De hoekcilinder uit de SOLH ACK-serie heeft een uiterst nauwkeurige structuur met drie geleidegroeven, die een rotatie van 90°/180° en een neerwaartse klemintegratie ondersteunt. Met optionele enkel-/dubbelzijdige drukplaten, flexibele links/rechts-rotatie en uitstekende anti-doorbuigingsprestaties bij zware belasting, is het een klemoplossing met hoge stijfheid en lange levensduur voor verschillende geautomatiseerde opspanstations met beperkte ruimte.
