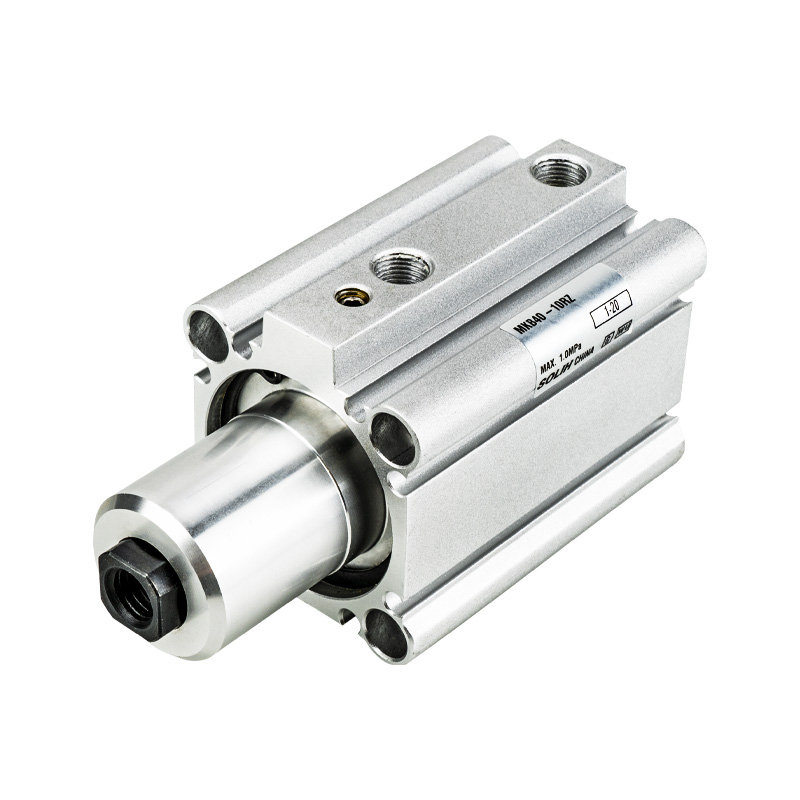

MK-serie roterende klemcilinder | 90° rotatie en lineaire klem 2-in-1 pneumatische cilinder

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

     De SOLH MK-serie is een standaard 2-in-1 roterende klemcilinder die 90° rotatie en lineaire klembeweging integreert. Het omvat boormaten van φ12 mm tot φ63 mm met standaard klemslagen variërend van 5 mm tot 50 mm. Met een ultracompacte installatie, een 3 keer verbeterd toelaatbaar traagheidskoppel, 4-zijdige magnetische schakelaarmontage en optionele links/rechts-rotatie, is deze cilinder ideaal voor geautomatiseerde stations met beperkte ruimte voor het positioneren, klemmen en bevestigen van werkstukken, en dient als pneumatisch kerncomponent voor standaard geautomatiseerde opspansystemen.

1. Samengestelde rotatie en klembeweging

• Werkvolgorde: Intrekken → 90° links/rechts draaien → uitschuiven voor vastklemmen; Omgekeerde volgorde: Intrekken om de klem los te maken → 90° rotatie omkeren → uitschuiven voor reset.

• Zeer nauwkeurige positionering: Vaste rotatiehoek van 90° met ±5° tolerantie, voor uitstekende anti-rotatieprestaties en betrouwbare repetitieve positioneringsnauwkeurigheid.

2. Verbeterd hoog laadvermogen

• 3x hoger traagheidskoppel: De nieuwe geüpgradede MK-serie verdrievoudigt het toegestane traagheidskoppel, passend bij de prestaties bij zware belasting van de traditionele MK2-serie, en past zich perfect aan bij hoge snelheden en werkstukklemscenario's met grote traagheid.

• Krachtige klemkracht: Het model met maximale boring van φ63 biedt een sterke klemkracht tot 12,4 kN bij 0,5 MPa, waardoor een stabiele en stevige klemming voor zware toepassingen wordt gegarandeerd.

3. Compacte behuizing en flexibele multidirectionele installatie

• Slanke en verkorte structuur: Ultradun lichaamsontwerp met een totale lengte die 3 ~ 10 mm korter is dan conventionele MK2-cilinders, waardoor het ruimtegebruik bij smalle en compacte uitrustingsindelingen aanzienlijk wordt verbeterd.

• Montage van meerdere zijschakelaars: Ondersteunt installatie van magnetische schakelaars aan 4 zijden (φ20/φ25 alleen voor 2-zijdig). Het ingebouwde schakelaarontwerp vermijdt externe blootstelling en interferentie, waardoor een flexibele en nette circuitindeling mogelijk is.

• Universele montagemethode: Uitgerust met doorlopende gaten en dubbele draadgaten, compatibel met directe vaste montage en flensmontage om aan verschillende montagevereisten te voldoen.

4. Betrouwbare en duurzame prestaties

• Stabiele buffering: Dubbelwerkende structuur met bilaterale rubberen buffers vermindert effectief de operationele impact, trillingen en loopgeluiden voor een langdurige stabiele cyclische werking.

• Olievrije werking: Neemt een professioneel olievrij smeerontwerp aan, geschikt voor stofvrije en schone werkomgevingen.

• Standaard magnetische configuratie: Ingebouwde magnetische ring met gereserveerde montagegroeven voor magnetische schakelaars, handig voor slagpositiedetectie.

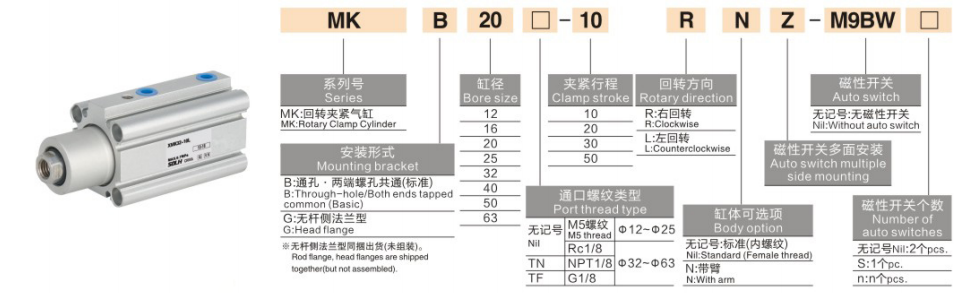

Volledige modelnaamgevingsregels en bestelvoorbeelden

1. Typische modelvoorbeelden: MKB20-10RZ, MKB40-20LZ-M9BW

2. Standaard bestelvoorbeelden

• Standaard rechtsrotatie: MKB25-15RZ (φ25 boring, 15 mm slag, rechtsdraaiend, geen schakelaar)

• Linksdraaiend met dubbele schakelaars: MKB32-20LZ-2S (φ32 boring, 20 mm slag, rotatie tegen de klok in, dubbele positieschakelaars)

• Zware uitvoering met grote boring: MKB63-50RZ (boring φ63, maximale slag 50 mm, rechtsdraaiend voor vastklemmen van zware lasten)

Algemene technische parameters (20℃, 0,5 MPa standaardconditie)

1. Basisspecificaties

• Bedrijfsmodus: Dubbelwerkende samengestelde beweging (90° rotatie + lineaire klemming)

• Werkdrukbereik: 0,1 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -10℃~70℃ (niet-bevriezend); -10℃~60℃ met geïnstalleerde magnetische schakelaars

• Bedrijfssnelheid van de zuiger: 50~200 mm/s

• Buffermodus: Bilaterale rubberen buffer

• Smeringsmodus: Olievrije werking (geen smering nodig)

2. Klemkrachtgegevens (eenheid: kN @0,5 MPa)

3. Toegestaan ​​traagheidskoppel (eenheid: kg·m²)

4. Productgewicht (eenheid: kg bij slag van 20 mm)

Typische toepassingsscenario's

• Werkstuk positioneren en klemmen: Op grote schaal gebruikt voor het bevestigen van werktuigmachines, het positioneren van lassen, het bevestigen van stempels en het vastklemmen van montagestations. Het geïntegreerde 2-in-1 rotatie- en klemontwerp vereenvoudigt de mechanische structuur en bespaart installatieruimte.

• Elektronische en nauwkeurige bevestiging van componenten: Olievrije en stofarme eigenschappen passen perfect bij het klemmen van halfgeleiderplaten, het positioneren van de telefoonbehuizing en het bevestigen van micro-precieze onderdelen, waardoor wordt voldaan aan hoge eisen op het gebied van reinheid en hoge precisie.

• Geautomatiseerde overdrachtsbeperking: Ideaal voor het beperken van draaitafels, positionering van kantelmechanismen en roterende klemstations met korte slag, voor stabiele en herhaalbare samengestelde bewegingsprestaties.

• Zwaar uitgevoerde bevestigingsstations: Uitgerust met een hoge klemkracht en een uitstekend anti-doorbuigingsvermogen, is het toepasbaar voor het spannen van zware werkstukken, het bevestigen van mallen en het nauwkeurig positioneren van grote belastingen.

Snelle selectiegids in 3 stappen

1. Boringgrootte selectie: Selecteer de boring volgens de werkelijke klembelasting. Zorg ervoor dat de theoretische klemkracht ≥ werkelijke belasting × 1,5 veiligheidsfactor is; geef prioriteit aan een boring van φ40 of groter voor zware werkomstandigheden.

2. Lijnselectie: Standaard klemslag varieert van 5 mm tot 50 mm. Selecteer een slag op basis van de werkelijke hoogte van het werkstuk en reserveer een marge van 3~5 mm om mechanische interferentie te voorkomen.

3. Configuratieselectie

￮ Rotatierichting: Kies RZ (rotatie rechtsom) of LZ (rotatie linksom) afhankelijk van de stationsindeling ter plaatse.

￮ Positiedetectie: Selecteer de 2S-configuratie met dubbele schakelaar om dubbele positiesignalen te verkrijgen voor de status van vastklemmen en vrijgeven.

Samenvatting van één zin

     De standaard roterende klemcilinder uit de SOLH MK-serie integreert 90° rotatie- en lineaire klemfuncties, met een drievoudig verbeterd traagheidskoppel, een ultracompact lichaam, montage in meerdere richtingen en sterke klemmogelijkheden voor zware belastingen, wat dient als een optimale ruimtebesparende en zeer stabiele pneumatische oplossing voor geautomatiseerde positionering van armatuur en klemstations.
