MGF-serie geleidetafelcilinder | Pneumatische cilinder met laag profiel en hoge anti-doorbuiging

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

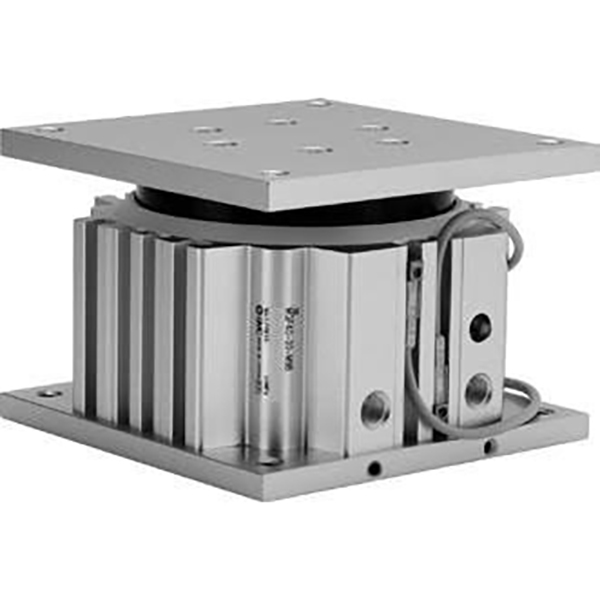

     De SOLH MGF-serie is een geleidetafelcilinder met laag profiel, uitgerust met een grote concentrische geleidehulsstructuur en een 360° uniform anti-doorbuigingsvermogen. Deze cilinder heeft boringmaten van φ40 mm, φ63 mm en φ100 mm met standaard korte slagen variërend van 30 mm tot 100 mm, heeft een ultradun ontwerp met lage hoogte en ondersteunt montage in twee richtingen aan de boven- en onderkant. Het levert uitstekende anti-excentrische belastingsprestaties en uiterst nauwkeurig anti-rotatievermogen, perfect geschikt voor zware werkomstandigheden met korte slag, zoals het heffen van werkstukken, nauwkeurige positionering, stationdraaien en zwaar duwen, en dient als de pneumatische oplossing bij voorkeur voor compacte geautomatiseerde apparatuur.

Belangrijkste structurele voordelen

• Ultralaag profiel en minimale hoogte: De totale installatiehoogte is 15-20% lager dan die van de MGQ-serie, waardoor een ultradunne behuizing ontstaat die past in een zeer compacte apparatuurindeling. Het vervangen van de traditionele dubbele geleidestangstructuur door een concentrische geleidehuls met grote diameter vermindert het totale gewicht met ongeveer 15% en biedt consistente 360° omnidirectionele anti-doorbuigingsprestaties zonder richtingsgevoeligheid.

• Krachtige anti-excentrische belasting en hoge stijfheid: De geïntegreerde grote geleidingshuls en de ingebouwde anti-rotatiepenstructuur voorzien de cilinder van een ultragroot toelaatbaar koppel, dat kan oplopen tot 409 N·m voor het φ100 mm-model. Het draagt ​​stabiel excentrische belastingen vanuit elke richting van 360°, zonder doorbuiging of vastlopen. Hoge precisie anti-rotatienauwkeurigheid zorgt voor stabiele herhaalde positionering: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Flexibele montage- en leidingindeling: Maakt gebruik van een innovatief bidirectioneel montageontwerp aan de boven- en onderkant, waardoor vaste installatie op zowel boven- als onderoppervlakken mogelijk is, ter aanpassing aan horizontaal heffen, verticaal drukken en multidirectionele werkscenario's. Uitgerust met een vierzijdig T-slotontwerp (drie beschikbare zijden exclusief het leidingoppervlak), kunnen magnetische schakelaars aan vier zijden worden geïnstalleerd voor flexibele slagdetectie op meerdere posities.

• Duurzaam en onderhoudsarm ontwerp: Dubbelwerkende heen en weer gaande structuur met rubberen buffers aan twee uiteinden vermindert effectief de bewegingsimpact en het bedrijfsgeluid, waardoor de levensduur van de cilinder en randapparatuur wordt verlengd. Het olievrije, onderhoudsvrije ontwerp ondersteunt de werking in schone omgevingen en verlaagt de dagelijkse onderhoudskosten aanzienlijk.

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeelden: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standaard bestelreferentievoorbeelden

• MGF40-30: 40 mm boring, 30 mm slag, standaardtype zonder magnetische schakelaar

• MGF63-75-2S: 63 mm boring, 75 mm slag, dubbele magnetische schakelaars voor detectie van dubbele posities

• 10-MGF100-100-Y59B: 100 mm boring, 100 mm slag, schone, stofarme serie met Y59B magnetische schakelaar

Standaard technische kernparameters

(Standaard testomstandigheden: 20℃ normale temperatuur, 0,5 MPa nominale druk)

1. Algemene prestatiespecificaties

• Bedrijfsmodus: Dubbelwerkende heen en weer gaande beweging

• Werkdrukbereik: 0,1 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving)

• Bedrijfssnelheid van de zuiger: 50~500 mm/s

• Buffermodus: Dual-end rubberen buffer voor impactvermindering en geluidseliminatie

• Smeringsmodus: Olievrij onderhoudsvrij bedrijf, compatibel met schone werkplaatsen

2. Theoretische stuwkrachtgegevens (eenheid: N)

3. Toegestane koppelgegevens (100 mm/s, eenheid: N·m)

4. Gegevens productgewicht (slag van 50 mm, eenheid: kg)

Typische toepassingsscenario's

• Hef- en positioneringsstations: Ideaal voor het opvijzelen van werkstukken in de productielijn, het positioneren van pallets en het uitwerpen van mallen. De zeer stijve geleidingsstructuur zorgt voor een stabiele werking onder zware belastingsomstandigheden met een korte slag, zonder positieafwijking.

• Station draaien en richting wisselen: Geschikt voor indexplaatrotatie, 90° werkstukomkering en geautomatiseerde richtingswisselprocessen. Ultrahoge anti-rotatieprecisie garandeert een consistente bewerkings- en montagenauwkeurigheid.

• Zware vertalingen voor korte afstanden: Perfect voor het duwen/trekken van zware lasten met een korte slag en het 360° excentrische laden in willekeurige richting. Het uniforme omnidirectionele anti-doorbuigingsvermogen lost de richtingsbeperking van traditionele cilinders met dubbele geleidingsstang op.

• Geautomatiseerde apparatuur met hoge zuiverheid: Het olievrije en stofarme ontwerp past zich aan de strikte werkomgevingen van halfgeleider-, 3C-elektronica en medische apparatuur aan en voldoet aan de productienormen voor schone werkplaatsen met lage onderhoudsvereisten.

MGF versus MGQ Kernverschilvergelijking

Snelle selectiegids in drie stappen

1. Boringgrootte selectie: Selecteer de juiste boring op basis van de werkelijke werkbelasting. Zorg ervoor dat de theoretische stuwkracht ≥ werkelijke belasting × 1,5 is. Geef prioriteit aan grotere boringmaten voor werkomstandigheden met excentrische belasting om de stabiliteit en anti-doorbuigingsprestaties te verbeteren.

2. Lijnselectie: Standaard slagopties zijn 30 mm, 50 mm, 75 mm en 100 mm. Geef de voorkeur aan de MGF-serie voor alle toepassingen met korte slag (≤100 mm) die een laag profiel en een hoge anti-excentrische capaciteit vereisen.

3. Configuratieselectie

￮ Slagdetectie met dubbele positie: Selecteer een 2S dubbele magnetische schakelaarconfiguratie voor nauwkeurige end-to-end positioneringsbewaking.

￮ Zeer zuivere omgeving: Kies de serie met 10 prefixen voor schone en stofarme toepassingen om zich aan te passen aan scenario's met halfgeleider-, medische en elektronische precisieapparatuur.

Samenvatting van één zin

     SOLH MGF-serie geleidetafelcilinder met laag profiel heeft een ultradunne installatiehoogte, 360 ° uniform anti-doorbuigingsvermogen, groot toelaatbaar koppel en bidirectionele montageflexibiliteit, en dient als de optimale pneumatische oplossing voor zware belasting met korte slag voor compacte precisieautomatiseringsapparatuur.
