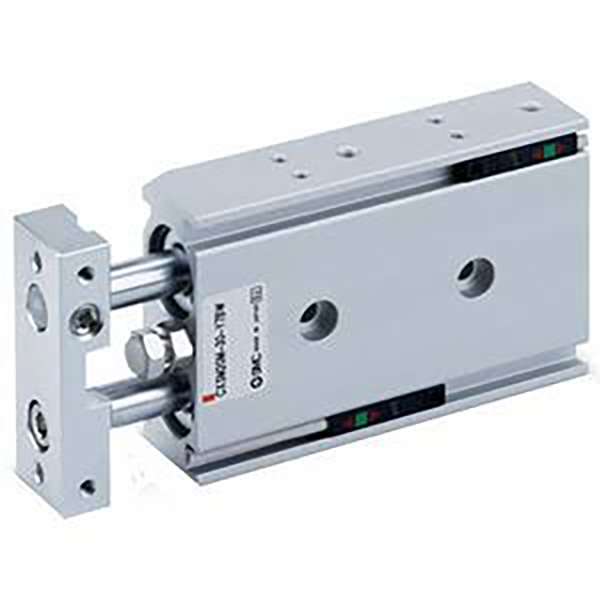

CXSJ-serie compacte tweecilinder | Ultraslanke cilinder met dubbele zuiger en dubbele stang

Merk: SOLH van Richge Technology

Productoverzicht en kernstructuur

De SOLH CXSJ-serie is een verbeterde ultracompacte versie van de standaard CXS-tweelingcilinder. Door gebruik te maken van een geïntegreerde structuur met dubbele zuiger en dubbele geleidestang, levert het resultaatdubbele stuwkracht vergeleken met enkele cilinders en bereikt een nulrotatienauwkeurigheid van ±0,1°. De CXSJ-serie is geoptimaliseerd met een kortere lengte, smallere breedte en een lager gewicht dan traditionele CXS-modellen, beschikt over een flexibelere montage en is speciaal ontworpen voor pick-and-place, materiaaloverdracht, nauwkeurige positionering en perstoepassingen met lichte belasting in uiterst beperkte automatiseringsruimtes.

Kern structurele voordelen

• Dubbele zuiger en dubbele geleidestangintegratie: Optionele configuraties met glijlagers (M) en kogellagers (L) met universele afmetingen, die duurzaamheid, precisie en kosten in evenwicht brengen voor diverse werkomstandigheden.

• Omkeerbare magnetische schakelaarbasis: Ondersteunt installatie in 4 richtingen zonder structurele interferentie, waardoor flexibele positiedetectie vanuit meerdere hoeken en symmetrische links/rechts montage-aanpassing mogelijk is.

• Standaard buffer- en magnetisch ontwerp: Uitgerust met rubberen buffers aan twee uiteinden voor stabiele demping; ingebouwde magnetische ring (achtervoegsel Z) is gereserveerd voor installatie van magnetische schakelaars. Geen luchtbuffer (AZ) optie, rubberen buffer dient standaard als schokdemping.

• Ontwerp met dubbele poorten voor kleine boringen: φ6 en φ10 boringmaten ondersteunen dubbele axiale en zijleidingen, waardoor de lay-out van de pijpleiding in ultracompacte apparatuurlay-outs aanzienlijk wordt geoptimaliseerd.

Kernsubserieclassificatie (lager- en stangtype)

De CXSJ-serie omvat vier kernmodellen die passen bij lage snelheden, zware belasting, hoge snelheden en werkscenario's met dubbele output, waardoor volledige dekking van de compacte automatiseringseisen wordt bereikt.

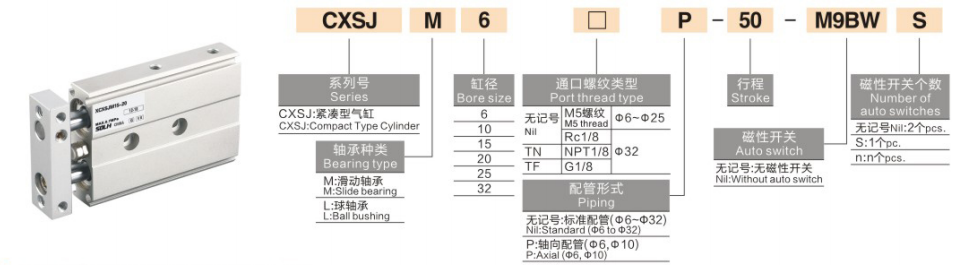

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeeld: CXSJL20-50Z-M9B

1. Definitie van naamcodes

1. Seriecode: CXSJ + lager- en stangtype (M / L / WM / WL)

2. Boring maat: 6 / 10 / 15 / 20 / 25 / 32 mm (volledig standaard boringbereik)

3. Standaard slag: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (max. slag: 100 mm)

4. Buffer- en magnetische ringconfiguratie

￮ Z: Standaardconfiguratie (ingebouwde magnetische ring + rubberen buffer aan twee uiteinden, compatibel met installatie van magnetische schakelaars)

￮ Geen Z-achtervoegsel: Niet-magnetisch type (magneetschakelaar niet beschikbaar)

￮ Opmerking: CXSJ-serie ondersteunt alleen rubberen buffers, geen luchtbuffer (AZ)-optie

5. Magnetische schakelaar: Optioneel D-M9B, D-A93, D-M9N; direct geïnstalleerd op zijgroeven met omkeerbare basiscompatibiliteit in 4 richtingen

6. Apparaat vergrendelen (optioneel): R (vergrendeling intrekken), P (vergrendeling uitschuiven)

Algemene standaard technische parameters

(Standaard testomstandigheden: 20℃ normale temperatuur, droge lucht)

• Bedrijfsmodus: Dubbelwerkende dubbele zuigeraandrijving (dubbele stuwkracht)

• Werkdrukbereik: 0,1~0,7 MPa (φ6: minimaal 0,15 MPa; φ10~φ32: minimaal 0,1 MPa)

• Bewijsdruk: 1,05 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving)

• Bedrijfssnelheid: 30~800 mm/s (CXSJL hogesnelheidstype tot 800 mm/s; CXSJM 30~600 mm/s)

• Anti-rotatienauwkeurigheid: ±0,1° (nul-torsieprecisie, consistent met standaard CXS-serie)

• Buffermodus: Alleen rubberen buffer met twee uiteinden (geen optie voor luchtbuffer)

• Afmeting leidingpoort

￮ φ6 / φ10: M5×0,8 (ondersteuning voor dubbele axiale en zijdelingse leidingen)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (alleen zijleidingen)

• Montagemethode: 3-zijdige montage (onder / boven / zijkant); omkeerbare basis ondersteunt symmetrische installatie links en rechts

Theoretische stuwkracht- en spanningsgegevens (@0,5 MPa, eenheid: N)

Dubbele zuigerstructuur zorgt voordubbele uitgangskracht vergeleken met cilinders met één zuiger met dezelfde boring

Vergelijking van CXSJ versus CXS-kernverschillen

CXSJ is de geüpgradede ultracompacte versie van CXS, speciaal geoptimaliseerd voor automatiseringsscenario's in kleine ruimtes

Snelle selectiegids

1. Keuze van lager- en stangtype: Kies CXSJM voor slijtvaste, zware en stoffige omgevingen; selecteer CXSJL voor snelle, soepele en frequente heen en weer gaande bewegingen; gebruik CXSJWM/CXSJWL voor dual-end staafuitvoer en bilaterale synchrone werking.

2. Selectie van modelversie: Geef de voorkeur aan CXSJ voor ultracompacte ruimte- en axiale leidingvereisten; kies standaard CXS als luchtbuffer of hoge slagvastheid vereist is.

3. Magnetische configuratieselectie: Selecteer Z-achtervoegsel voor positiedetectie met magneetschakelaars; laat Z weg voor niet-magnetische en magnetische interferentiegevoelige scenario's.

4. Boring- en slagselectie: Bepaal de boormaat op basis van de werkelijke belasting en stuwkrachtvraag; het standaard slagbereik is 5~100 mm (max. slaglimiet: 100 mm).

Samenvatting van één zin

     De ultracompacte tweecilinder uit de SOLH CXSJ-serie beschikt over een hoge stuwkracht met dubbele zuiger en dubbele stang, ± 0,1 ° nulrotatieprecisie, ultraslank geoptimaliseerd formaat en 4-voudig flexibele montage, waardoor het de optimale pneumatische oplossing is voor uiterst nauwkeurig pick-and-place, positionering en licht persen in ultra-beperkte geautomatiseerde apparatuur.
