CX2-serie schuifcilinder met dubbele stang | Pneumatische cilinder met laag profiel en hoge stuwkracht

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

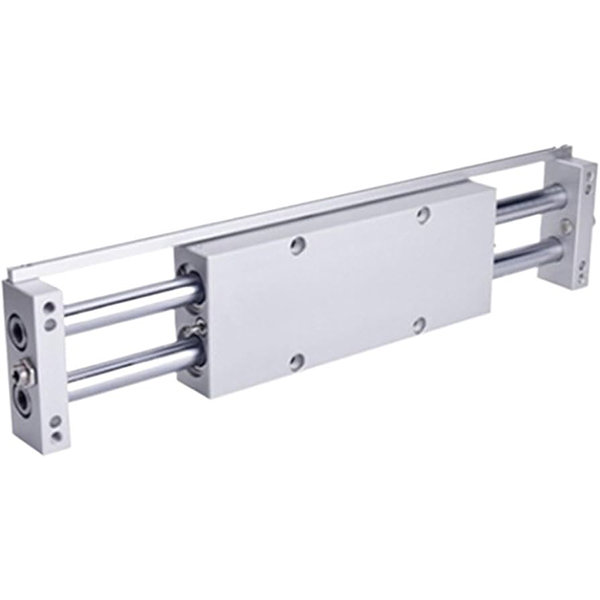

De SOLH CX2-serie is een professionele glijlagercilinder met dubbele zuiger en dubbele stang met een ultralaag profiel, dubbele stuwkracht, superieure anti-rotatienauwkeurigheid en sterke zijdelingse belastingsweerstand. Het omvat boormaten van φ10 mm, φ15 mm en φ25 mm met standaardslaglengtes van 25 mm tot 200 mm. Ontworpen voor compacte installatieruimte, precisiegeleiding en middelzware last-duw-/trekwerkzaamheden, wordt deze serie breed toegepast in diverse geautomatiseerde precisiestations. Uitgebreide modellen, waaronder CXWM (glijlager met hydraulische buffer) en CXWL (kogellager met hydraulische buffer) zijn beschikbaar voor werkomstandigheden met hoge snelheden en hoge impact.

Belangrijkste structurele voordelen

• Dubbele staaf dubbele stuwkracht: Door gebruik te maken van een geïntegreerde structuur met dubbele zuiger en dubbele stang, is de theoretische stuwkracht twee keer zo groot als die van een cilinder met enkele stang met dezelfde boring, wat een krachtige aandrijfkracht en een uitstekende algehele structurele stijfheid oplevert. Het standaard CX2-model maakt gebruik van zeer nauwkeurige glijlagergeleiding voor een stabiele lineaire beweging.

• Ultrahoge anti-rotatie- en positioneringsnauwkeurigheid: De symmetrische structuur met dubbele stangen zorgt voor betrouwbare mechanische anti-rotatieprestaties. De anti-rotatienauwkeurigheid bereikt ±0,1° (φ10) en ±0,02° (φ25), wat een uitstekende stabiliteit bij herhaalde positionering garandeert. De uiterst nauwkeurige parallelle bewerking tussen het montageoppervlak en de zuigerstangen verbetert de weerstand tegen zijdelingse en excentrische belastingen aanzienlijk.

• Laag profiel en flexibele multidirectionele montage: Ultradun, compact behuizingsontwerp dat zich perfect aanpast aan smalle en beperkte apparatuurruimte. Zowel het cilinderlichaam als de eindplaat ondersteunen een vaste installatie, waardoor twee werkmodi mogelijk zijn:cilinderlichaam vast met bewegende eindplaat ofeindplaat vast met bewegend cilinderlichaam. Uitgerust met montagegaten aan vier zijden en leidingpoorten in drie richtingen, ondersteunt het de bevestiging van boven-, onder- en zijrichtingen met een flexibele lay-out van de luchtpijpleiding.

• Soepele bediening en lange levensduur: Dubbelwerkende heen en weer gaande structuur met rubberen buffers aan twee uiteinden als standaardconfiguratie vermindert effectief de bewegingsimpact en het bedrijfsgeluid. Optionele CXWM/CXWL hydraulische bufferversies bieden uitstekende schokabsorptie bij zowel hoge als lage snelheid, waardoor geluidsreductie en onderhoudsvrije bufferprestaties worden gerealiseerd. Het olievrije ontwerp past zich aan een schone werkomgeving aan en minimaliseert de dagelijkse onderhoudskosten.

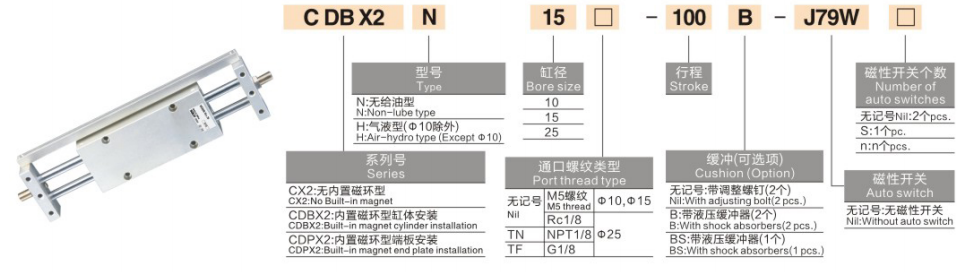

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeelden: CX2N15-50 | CX225-100-M9BW

Standaard bestelreferentievoorbeelden

• CX210-25: 10 mm boring, 25 mm slag, standaardtype zonder magnetische schakelaar

• CX215-75-2S: 15 mm boring, 75 mm slag, dubbele magnetische schakelaars voor detectie van dubbele posities

• CX2N25-100: boring van 25 mm, slag van 100 mm, magneetvrij type voor magneetgevoelige scenario's

Standaard technische kernparameters

(Standaard testomstandigheden: 20℃ normale temperatuur, 0,5 MPa nominale druk)

1. Algemene prestatiespecificaties

• Bedrijfsmodus: Dubbelwerkend (synchrone aandrijving met dubbele zuiger)

• Werkdrukbereik: 0,15 ~ 0,7 MPa; Bewijsdruk: 1,05 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije conventionele omgeving)

• Bedrijfssnelheid van de zuiger: 50~500 mm/s (standaard CX2); tot 800 mm/s (CXWM/CXWL hogesnelheidsversies)

• Buffermodus: Dual-end rubberen buffer (standaard); optionele hydraulische buffer voor CXWM/CXWL-modellen

• Smeringsmodus: Olievrij onderhoudsvrij bedrijf, geschikt voor schone industriële omgevingen

2. Theoretische gegevens over dubbele stuwkracht (eenheid: N)

3. Toegestane laterale koppelgegevens (eenheid: N·m)

4. Gegevens productgewicht (slag van 50 mm, eenheid: kg)

Typische toepassingsscenario's

• Precisiemateriaaloverdracht: Ideaal voor het vertalen van elektronische en halfgeleiderwerkstukken, het uitwisselen van pallets en het duwen/trekken van mallen. Ultrahoge anti-rotatienauwkeurigheid zorgt voor nul-offset tijdens uiterst nauwkeurige positionerings- en overdrachtsprocessen.

• Middelzware lasten heffen: Geschikt voor het heffen van werkstukken op de productielijn, het uitwerpen van mallen en het rijden met korte slag en zware lasten. De unieke dubbele stuwkrachtstructuur en het sterke anti-excentrische laadvermogen zorgen voor stabiele en krachtige rijprestaties.

• Automatiseringsstations voor besloten ruimten: Perfect voor installatie van apparatuur met smalle tussenruimte, horizontale compacte lay-out en dichte opstelling met meerdere cilinders. De onopvallende behuizing en het multidirectionele montageontwerp maximaliseren het gebruik van de ruimte.

• Zeer zuivere werkomgevingen: Olievrij en stofarm ontwerp, geschikt voor medische, voedsel- en elektronische precisieapparatuur. De optionele magneetvrije (N-type) versie past perfect bij magneetgevoelige toepassingsscenario's zonder magnetische interferentie.

Snelle selectiegids in drie stappen

1. Boringgrootte selectie: Selecteer de boring volgens de werkelijke werkbelasting. Zorg voor een theoretische dubbele stuwkracht ≥ werkelijke belasting × 1,5 met voldoende veiligheidsmarge. Geef prioriteit aan het φ25-model met grote boring voor werkomstandigheden met zware zijdelingse belastingen.

2. Lijnselectie: Standaardslagbereik van 25 mm tot 200 mm, selecteer op basis van de werkelijke slagvereisten. Geef de voorkeur aan CXWM/CXWL-buffermodellen voor werkomstandigheden met lange slag, hoge snelheid en frequente impact.

3. Functionele configuratieselectie

￮ Dubbele eindpositiedetectie: Selecteer de 2S dubbele magnetische schakelaarconfiguratie voor nauwkeurige positionering van de slaglimiet.

￮ Werkomstandigheden met hoge snelheid en impact: kies voor verbeterde versies CXWM (glijlager + hydraulische buffer) / CXWL (kogellager + hydraulische buffer).

￮ Magnetisch gevoelige scenario's: gebruik een magnetische vrije cilinder van het N-type om magnetische interferentie te voorkomen.

Samenvatting van één zin

     De schuifcilinder met dubbele stang uit de SOLH CX2-serie integreert dubbele stuwkracht, ultrahoge anti-rotatieprecisie, compacte structuur met laag profiel en montageflexibiliteit in meerdere richtingen, waardoor stabiele en betrouwbare oplossingen voor het aandrijven van middelzware lasten worden geboden voor geautomatiseerde precisieapparatuur in kleine ruimtes.
