TC-serie triaxiale geleidestangcilinder | TCL/TCM Pneumatische cilinder met hoge stijfheid en torsie

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

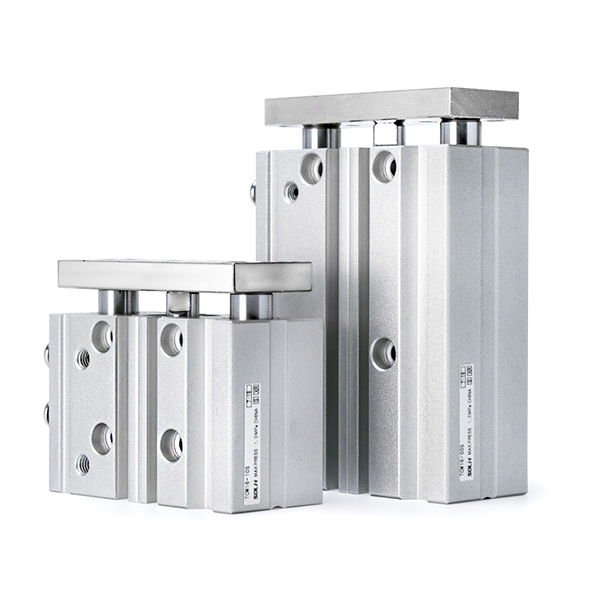

     De SOLH TC-serie is een hoogwaardige triaxiale geleidestangcilinder met een geïntegreerde dubbele geleidestang + centrale zuigerstangstructuur. Uitgerust met ultrahoge stijfheid, uitstekend anti-torsievermogen, sterke zijdelingse belastingsweerstand en nauwkeurige positioneringsnauwkeurigheid, bestrijkt deze serie een volledig boringbereik van φ6 mm tot φ100 mm, inclusief twee kernmodellen: TCL-precisiekogellagertype en TCM heavy-duty glijlagertype. Het wordt veel gebruikt voor compacte duw-, hef-, stop- en nauwkeurige vertaalstations en dient als perfecte vervanging voor de SMC MGP-serie in standaard automatiseringsscenario's.

Belangrijkste structurele voordelen

• Triaxiale structuur met ultrahoge stijfheid: Uitgerust met twee zeer sterke geleidestangen van gelagerd staal en één centrale zuigerstang, biedt de geïntegreerde triaxiale structuur meer dan tweemaal de torsieweerstand en het laterale draagvermogen van gewone cilinders. Het voorkomt effectief buigen en verschuiven, en past zich met uitstekende stabiliteit aan excentrische belasting en dwarse impactomstandigheden aan.

• Dubbele lagerconfiguraties voor volledige scenario's

￮ TCL (kogellager): Ultralage wrijving, ultragladde slag en stabiele hoogfrequente werking, ideaal voor nauwkeurig opvijzelen, fietsen op hoge snelheid en bewegingsvereisten met lage wrijving.

￮ TCM (glijlager): Door gebruik te maken van een glijbus van messinglegering, beschikt deze over uitstekende slijtvastheid, slagvastheid en zijdelingse belastingstolerantie, perfect geschikt voor zware belasting, stoffige en remmende werkomstandigheden.

• Geïntegreerd dun en compact ontwerp: De aandrijfeenheid en geleidingseenheid zijn sterk geïntegreerd om de totale installatieruimte te minimaliseren. Dubbele luchtinlaten aan de boven- en zijkant ondersteunen een flexibele leidingindeling, die zich aanpast aan verschillende leidingrichtingen ter plaatse en compacte apparatuurstructuren.

• Uiterst nauwkeurige herhaalde positionering: Precisiepositioneringsgaten zijn gereserveerd op de basis, de achterkant en de bevestigingsplaat om een ​​ultrahoge herhaalpositioneringsnauwkeurigheid te garanderen. Magnetische schakelaargroeven aan vier zijden ondersteunen de multidirectionele schakelaarinstallatie, waardoor een flexibele en uitgebreide slagpositiedetectie wordt gerealiseerd.

• Standaard Premium-configuratie: Ingebouwde magnetische ring (standaard S-magneet), rubberen buffers aan twee uiteinden en olievrij, onderhoudsvrij ontwerp, voldoet aan de normen voor schone werkplaatsen. Het dubbelwerkende ontwerp met een standaardslag van 5 mm tot 500 mm dekt vrijwel alle conventionele automatiseringsaandrijfslagen.

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeelden: TCM20-50S | TCL16-30J-20S-T

Standaard bestelreferentievoorbeelden

• TCM25-75S: 25 mm boring, 75 mm slag, glijlagertype met ingebouwde magneet

• TCL20-50J-20S: 20 mm boring, 50 mm standaardslag, 20 mm verstelbare slag, precisietype met kogellagers met magneet

• TCM32-100S-T: 32 mm boring, 100 mm slag, glijlagertype met hoge temperatuurbestendigheid

Standaard technische kernparameters

(Standaard testomstandigheden: 20℃ normale temperatuur, 0,5 MPa nominale druk)

1. Algemene prestatieparameters

• Bedrijfsmodus: Dubbelwerkende heen en weer gaande beweging

• Werkdrukbereik: 0,1 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -20℃~70℃ (ijsvrije conventionele omgeving); -20℃~120℃ (-T versie voor hoge temperaturen)

• Bedrijfssnelheid van de zuiger: 50~500 mm/s (φ6~63 kleine en middelgrote boring); 50~400 mm/s (φ80/100 grote boring)

• Buffermodus: Standaard rubberen buffer met twee uiteinden; optionele luchtkussenbuffer voor scenario's met hoge impact

• Smeringsmodus: Olievrij onderhoudsvrij bedrijf, geschikt voor schone industriële omgevingen

2. Theoretische stuwkrachtgegevens (@0,5 MPa, eenheid: N)

3. Gegevens productgewicht (slag van 50 mm, eenheid: kg)

Vergelijking van TCL versus TCM-kernselectie

Montagemethoden en typische toepassingsscenario's

1. Flexibel ontwerp met meerdere montages

• Directe montage op het lichaam: Gereserveerde schroefgaten aan de onder-, zij- en kopse kanten voor directe bevestiging zonder dat extra beugels nodig zijn, waardoor snelle montage en demontage voor installatie ter plaatse mogelijk is.

• Optionele hulpaccessoires: Er zijn montageaccessoires voor flens (F) en voetbeugel (L) verkrijgbaar, die een flexibele horizontale en verticale lay-out ondersteunen om zich aan te passen aan diverse structurele ontwerpen van apparatuur.

2. Industriële kerntoepassingen

• Automatisering van transportbanden: Werkstukstoppen, materiaalheffen en palletpositionering; sterke slagvastheid en anti-offsetprestaties zorgen voor stabiel transport en beperkende werking.

• 3C elektronische precisieverwerking: PCB-hantering, terminal-crimppositionering en lichte werkstukvertaling; hoge anti-rotatienauwkeurigheid garandeert precisiemontage en -verwerking zonder afbuiging.

• Verpakkingsmachines: rijden van materiaalschotten, schakelen van silopoorten en duwen van materiaal over korte afstanden; compacte behuizing past zich perfect aan de sterk geïntegreerde lay-out van verpakkingsapparatuur.

• Algemene industriële automatisering: Heffen van kalibers, uitwerpen van onderdelen en indrijven van excentrische lasten; integreert cilinder- en geleidingsfuncties ter vervanging van traditionele combinaties van gedeelde cilinders en geleidestangen, waardoor de structuur van de apparatuur wordt vereenvoudigd en de kosten worden verlaagd.

Vergelijking van vervanging van de TC-serie versus de SMC MGP-serie

Snelle selectiegids in drie stappen

1. Boringgrootte selectie: Bereken de benodigde stuwkracht op basis van de werkelijke werklast; selecteer de boringgrootte met theoretische stuwkracht ≥ werkelijke belasting × 1,5, waarbij u een veiligheidsmarge van 50% reserveert om overbelasting te voorkomen.

2. Keuze lagertype: Kies TCL-kogellagers voor nauwkeurige positionering en hoogfrequente, soepele fietsscenario's; kies TCM-glijlagers voor zware, stoffige en belastende werkomstandigheden.

3. Functionele configuratieselectie

￮ Vraag naar fijnafstelling van de slag: Selecteer een verstelbare slag van het J-type (instelbaar bereik van 0 ~ 50 mm)

￮ Positiedetectievraag: Selecteer S-magneetconfiguratie + multidirectionele magneetschakelaars (vierzijdig installeerbaar)

￮ Werkomgeving bij hoge temperaturen: Selecteer -T-optie die bestand is tegen hoge temperaturen (-20℃~120℃)

Samenvatting van één zin

      De triaxiale geleidestangcilinder uit de SOLH TC-serie integreert hoge stijfheid, superlaterale belastingsweerstand en uiterst nauwkeurige anti-rotatieprestaties, met dubbele lageropties en instelbare slag- en optionele functies voor hoge temperaturen, die dienen als de meest kosteneffectieve directe vervanging voor de SMC MGP-serie voor volledig geautomatiseerd heffen, stoppen en positioneren van de scène.
