MGJ-serie ultracompacte mini-geleidestangcilinder | Anti-rotatietype met hoge precisie

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MGJ-serie is een ultrakleine, uiterst nauwkeurige en lichtgewicht geleidestangcilinder, speciaal ontworpen voor micro-automatiseringsscenario's. Met een ultracompacte geminiaturiseerde structuur, ±0,1° nauwkeurige anti-rotatieprestaties, montage in twee richtingen en gecentraliseerd leiding- en bedradingsontwerp aan één zijde, dekt deze serie alleen boormaten van φ6 en φ10 met een ultrakorte slag variërend van 5 mm tot 20 mm. Het is perfect op maat gemaakt voor positioneringstoepassingen met microbelasting, beperkte ruimte en hoge precisie in elektronische apparatuur, medische instrumenten en precisiemachines, en dient als de belangrijkste uitvoerende component voor miniatuurgeautomatiseerde systemen.

Kernpositionering en structurele kenmerken

1.Extreme miniaturisatie en ultracompact formaat

• Ultrakleine specificatiedekking: Verkrijgbaar in φ6 mm en φ10 mm ultrakleine boringmaten, met bijpassende korte slagen van 5/10/15 mm (φ6) en 5/10/15/20 mm (φ10), exclusief ontworpen voor aandrijfeisen met microslagen.

• Slanke en dunne lichaamsafmetingen: Het ultracompacte MGJ6-model heeft een ultradunne en smalle behuizing van 23+slag (lengte) x 29 mm (breedte) x 14,5 mm (hoogte), neemt minimale installatieruimte in beslag en past zich aan de sterk geïntegreerde compacte lay-out van de apparatuur aan.

2.Hoge precisie anti-rotatieprestaties

• Uitgerust met ingebouwde dubbele geleidestangen en geïntegreerde geleideframestructuur, bereikt de MGJ-serie uitstekende anti-doorbuigingsmogelijkheden. De ultra-lage rotatietolerantie bereikt±0,1°, waardoor positieafwijkingen tijdens het klemmen, assembleren en fijnafstellen van microonderdelen effectief worden vermeden, en een consistente, uiterst nauwkeurige positioneringsnauwkeurigheid wordt gegarandeerd.

3.Flexibele montage en gecentraliseerdLeidingen ontwerp

• Montagesteun in twee richtingen: Zowel de onder- als de achterkant zijn gereserveerd voor vaste installatie, waardoor een opstelling met meerdere hoeken in smalle en beperkte ruimtes met een sterke aanpassingsmogelijkheid aan scènes wordt ondersteund.

• Enkelzijdige gecentraliseerde leidingen en bedrading: Luchtleidingen en magnetische schakelleidingen zijn uniform aan één zijde gerangschikt, waardoor een nette en gestandaardiseerde bedrading wordt gerealiseerd tijdens een dichte opstelling met meerdere cilinders, wat de installatie en het latere onderhoud ter plaatse vereenvoudigt.

• Dubbele schakelaarinstallatie voor ultrakorte slag: Zelfs de minimale slag van 5 mm kan worden uitgerust met twee magnetische schakelaars, waardoor uitgebreide positiedetectie van beide slaguiteinden wordt gerealiseerd zonder dode hoek.

4.Lichtgewicht en duurzame cyclische werking

• Ultralicht lichaamsgewicht: Extreem laag totaalgewicht - MGJ6-5 weegt slechts 27,3 gram, en de MGJ10-20 met maximale specificaties is slechts 63,2 gram, wat de belasting van de apparatuur aanzienlijk vermindert en geschikt is voor lichtgewicht micro-geautomatiseerde mechanismen.

• Onderhoudsvrije en stabiele werking: Door het gebruik van een olievrij smeerontwerp met rubberen buffers aan twee uiteinden, ondersteunt het langdurige, hoogfrequente, lichtbelaste cyclische bewegingen, met een laag geluidsniveau, een stabiele werking en een lange levensduur.

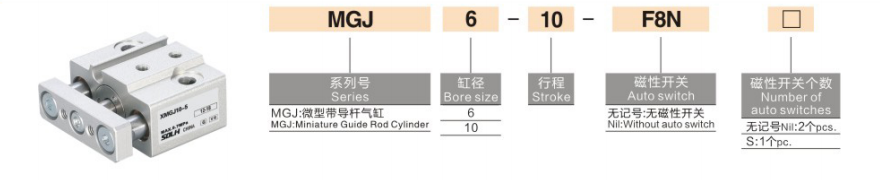

Volledige modelcoderingsregel

Modelvoorbeelden: MGJ6-10-F8N | MGJ10-15S

Standaard bestelreferentievoorbeelden

• MGJ6-5: φ6 boring, 5 mm slag, standaardtype zonder magnetische schakelaar

• MGJ10-15-2S: φ10 boring, 15 mm slag, uitgerust met 2 magnetische schakelaars voor dubbele eindpositiedetectie

• MGJ6-10-F8N: φ6 boring, 10 mm slag, gecombineerd met D-F8N magnetische schakelaar

Kerntechnische specificaties (20℃, 0,5 MPa standaardconditie)

1. Algemene basisspecificaties

• Bedrijfsmodus: Dubbelwerkende heen en weer gaande beweging

• Werkdrukbereik: 0,15 ~ 0,7 MPa; Bewijsdruk: 1,05 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije werkomgeving)

• Bedrijfssnelheid van de zuiger: 50~500 mm/s

• Buffermodus: Dual-end rubberen buffer voor stabiele schokabsorptie

• Smeringsmodus: Olievrij onderhoudsvrije werking

2.Theoretische uitgangsstuwkracht (@0,5 MPa)

3.Specificatie productgewicht (g)

Typische industriële toepassingsscenario's

• Elektronische precisieapparatuur: Micro-klemmen van mobiele telefoon- en cameracomponenten, het duwen van kleine printplaten, positionering van terminal-krimp en precisie-assemblage van micromodules.

• Medische instrumentatie: Miniatuurklepschakeling, het omhoog en omlaag brengen van de bemonsteringsnaald en het nauwkeurig aandrijven van minimaal invasieve medische apparatuur, die voldoet aan de vereisten voor schoon en stabiel gebruik van medische kwaliteit.

• Precisiemachines en optica: Positionering van de micro-onderdelen, fijnafstelling van de optische lens, kalibratie van de microverplaatsing van de detectiesonde en mechanismen voor uiterst nauwkeurige microafstelling.

• Halfgeleiderindustrie: Microvertaling van kleine wafeltjes, het optillen en positioneren van miniatuurmallen, en uitvoerende handelingen met lichte belasting in stofvrije, schone halfgeleiderwerkplaatsen.

Kernvergelijking MGJ-serie versus MGP-serie (mini versus standaard)

Snelle selectiegids

1. Boringgrootte selectie: Kies φ6mm voor werklast ≤10N; kies φ10 mm voor werkbelasting ≤30N, match met veiligheidsfactor ≥2 voor stabiele werking.

2. Selectie van slagspecificatie: Selecteer een ultrakorte slag van 5/10/15/20 mm op basis van de werkelijke rijvereisten voor microverplaatsing.

3. Magnetische schakelaarconfiguratie: Selecteer 2S voor dubbele eindpositiedetectie; selecteer enkele S voor signaalfeedback aan één kant; geen markering voor schakelaarvrij basismodel.

Samenvatting van één zin

     De ultracompacte mini-geleidingsstangcilinder uit de SOLH MGJ-serie heeft micro-afmetingen, ± 0,1 ° hoge anti-rotatienauwkeurigheid, lichtgewicht olievrije werking en flexibele montage, en is de optimale, zeer nauwkeurige micro-pneumatische actuator voor miniatuurautomatisering, medische en elektronische apparatuur met beperkte ruimte.
