MGG-serie zware geleidestangcilinder met lange slag | Pneumatische cilinder met ultrahoge stijfheid

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

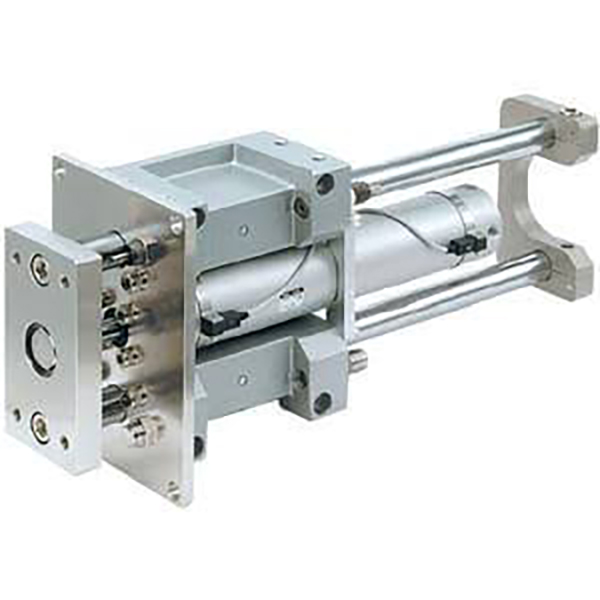

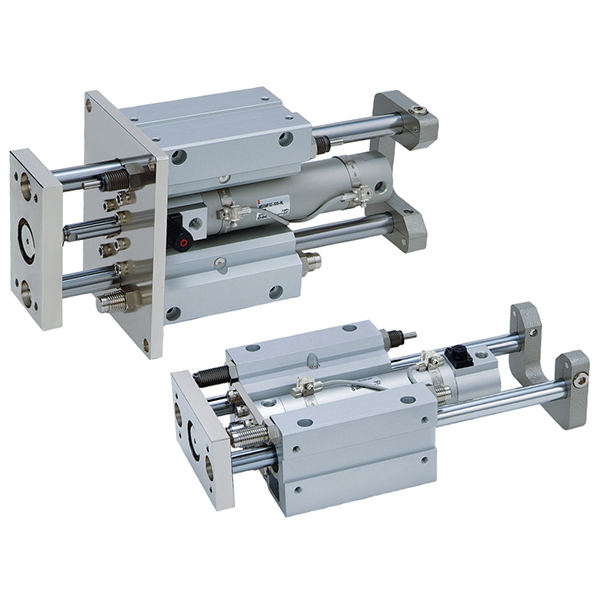

     De SOLH MGG-serie is een professionele zware geleidestangcilinder met lange slag, voorzien van een ronde cilinderbuis + externe dubbele geleidestangstructuur. Deze serie is ontworpen voor ultrahoge stijfheid, extreme laterale belastingsweerstand, stabiele werking bij lange veerwegen en uiterst nauwkeurige anti-rotatieprestaties. De serie omvat boormaten van φ20 mm tot φ100 mm en biedt twee configureerbare modellen: MGGM-glijlager van koolstoflegering en MGGL-type met hoge precisie kogellagers. Het is speciaal ontworpen voor werkomstandigheden met lange slag, zware belasting, hoge impact en excentrische werkomstandigheden, en wordt op grote schaal toegepast in geautomatiseerde hef-, translatie-, stop- en duwstations.

Belangrijkste structurele voordelen

• Ultrahoge stijfheid, robuuste structuur: Door gebruik te maken van dikke ronde cilinderbuizen en externe dubbele geleidestangen met een grote diameter en een ontwerp met grote overspanning, levert de MGG-serie toonaangevende weerstand tegen buiging, torsie en zijdelingse krachten. Het zijlaadvermogen bereikt meer dan drie keer dat van gewone cilinders, waardoor er geen sprake is van doorzakken bij lange slagen en geen offset bij zware belasting.

• Toonaangevende prestaties op lange slag: De volledige serie ondersteunt een maximale standaardslag van 1300 mm, wat ruimschoots de slaglimieten van de MGP- en MGQ-serie overschrijdt. Hij past zich perfect aan bij materiaaltransport over lange afstanden, platformheffen met hoge verplaatsingen en uitgebreide lineaire rijscenario's.

• Dubbele lagerconfiguraties voor volledige scenario's

￮ MGGM (glijlager): Uitgerust met een schuifbus van koolstoflegering, beschikt hij over superieure zijdelingse belastingsweerstand, slagvastheid en slijtvastheid, en is hij de eerste keuze voor zware, stoffige en zware werkomstandigheden.

￮ MGGL (kogellager): Door gebruik te maken van zeer nauwkeurige lineaire kogellagers, wordt ultralage wrijving, ultrasoepele slagbeweging en stabiele hoogfrequente cycli bereikt, ideaal voor nauwkeurige positionering bij lange slag en snelle heen en weer gaande beweging.

• Standaard ingebouwde hydraulische buffer: Anders dan conventionele rubberen buffercilinders, is de MGG-serie standaard uitgerust met ingebouwde hydraulische buffers aan twee uiteinden. Het absorbeert op efficiënte wijze de enorme impactenergie die wordt gegenereerd door lange slagen en snelle bewegingen, waardoor botsingsgeluiden worden geëlimineerd en apparatuur en werkstukken worden beschermd tegen impactschade.

• Ultrahoge anti-rotatieprecisie: Bereikt een uitzonderlijke anti-rotatienauwkeurigheid van ±0,02°~±0,07°, waarbij grotere boormaten een hogere precisie opleveren. Het φ100 mm-model bereikt een topprecisie van ±0,02°, wat een extreem stabiele en betrouwbare herhaalde positionering garandeert.

• Modulair onderhoudsarm ontwerp: Het cilinderlichaam en het geleidingsframe hebben een onafhankelijke modulaire structuur, waardoor afzonderlijke vervanging van cilinderbuis- en zuigercomponenten mogelijk is, wat de latere onderhoudskosten aanzienlijk verlaagt. Multidirectionele magnetische schakelgroeven ondersteunen een flexibele positiedetectie-installatie.

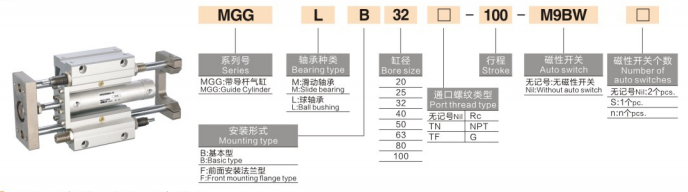

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeelden: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standaard bestelreferentievoorbeelden

• MGGM40-300S: 40 mm boring, 300 mm lange slag, glijlagertype met ingebouwde magneet

• MGGL25-200J-30S: 25 mm boring, 200 mm standaardslag, 30 mm verstelbare slag, precisiekogellagertype

• MGGM63-400F-XB6: 63 mm boring, 400 mm slag, flensmontage, hittebestendige zware cilinder

Standaard technische kernparameters

(Standaard testomstandigheden: 20℃ normale temperatuur, 0,5 MPa nominale druk)

1. Algemene prestatieparameters

• Werkdrukbereik: 0,1 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije conventionele omgeving); -10℃~150℃ (-XB6 versie voor hoge temperaturen)

• Bedrijfssnelheid van de zuiger: 50~1000 mm/s, speciaal geoptimaliseerd voor gebruik bij hoge snelheden met lange slag

• Buffermodus: Standaard dual-end hydraulische buffer met krachtige impactenergieabsorptie

• Smeringsmodus: Olievrij onderhoudsvrije werking, geschikt voor diverse industriële omgevingen

2. Theoretische stuwkrachtgegevens (@0,5 MPa, eenheid: N)

3. Gegevens productgewicht (slag van 100 mm, eenheid: kg)

MGGM versus MGGL kernselectievergelijking

Montagemethoden en typische toepassingsscenario's

1. Dubbele montageopties

• Basistype (B): Vooraf gereserveerde schroefgaten aan de onder- en zijkant voor directe bevestiging. Beschikt over eenvoudige montage en demontage, geschikt voor conventionele horizontale en verticale apparatuurindeling.

• Flenstype (F): Montagestructuur aan de voorkant, speciaal ontworpen voor verticale neerwaartse duw-, trek- en hangende lasten, waardoor een stabiele belasting wordt gegarandeerd.

2. Industriële kerntoepassingen

• Hefplatform met lange slag: Heffen van apparatuur en verticaal rijden op de werkbank, ondersteunt een ultralange slag van maximaal 1300 mm, waardoor de stabiliteit zonder doorzakken behouden blijft bij zware belasting met volledige slag.

• Zware transportbandvertaling: Werkstukvertaling, palletoverdracht en materiaaltransport over lange afstanden; uitstekende anti-excentrische en anti-offset prestaties zorgen voor een consistente bedieningsnauwkeurigheid.

• Stopstation met hoge impact: Stoppen, positioneren en impactbeperking van werkstukken in de productielijn; standaard hydraulische buffer absorbeert onmiddellijke kinetische impactenergie volledig om apparatuur te beschermen.

• Algemene automatisering Zwaar rijden: Heffen van kalibers, uitwerpen van zware onderdelen en excentrisch indrijven van lasten; vervangt traditionele combinaties van gedeelde cilinders en zware geleidepalen om de mechanische structuur te vereenvoudigen en de systeemstabiliteit te verbeteren.

MGG versus MGP versus MGQ Kernverschilvergelijking (sleutelselectiegids)

Snelle selectiegids in drie stappen

1. Boringgrootte selectie: Selecteer de boring volgens de werkelijke werkbelasting. Houd de theoretische stuwkracht ≥ werkelijke belasting × 1,5; reserveer een veiligheidsmarge van 80% voor werkomstandigheden met lange slag om doorzakken van de hengel en positieafwijking te voorkomen.

2. Keuze lagertype: Kies MGGM-glijlagers voor scenario's met zware belasting, stoffige omstandigheden en zware impact; kies MGGL-kogellagers voor nauwkeurige positionering met lange slag en hoogfrequente cyclische bewegingen.

3. Functionele configuratieselectie

￮ Vraag naar ultralange slag: geef prioriteit aan de MGG-serie (max. slag van 1300 mm, meer dan MGP/MGQ-capaciteit)

￮ Vraag naar positiedetectie: Equip S-magneetconfiguratie + multidirectionele magnetische schakelaars

￮ Omgeving met hoge temperaturen: Selecteer -XB6 hittebestendige optie (-10℃~150℃)

Samenvatting van één zin

     De SOLH MGG-serie zware geleidestangcilinder met lange slag beschikt over maximale stijfheid, extreme slagvastheid en toonaangevende stabiliteit bij een lange slag van 1300 mm, uitgerust met standaard hydraulische buffer en ultrahoge anti-rotatieprecisie, waardoor de optimale oplossing wordt voor geautomatiseerde rijstations met zware belasting, lange reizen en hoge impact.
