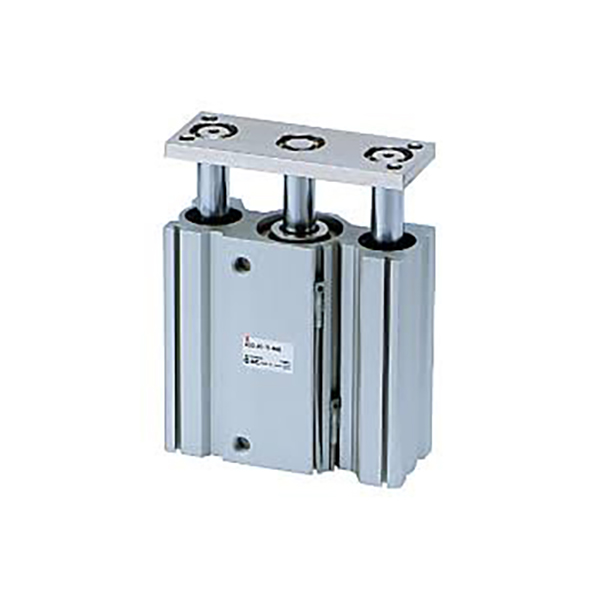

MGQ-serie compacte geleidestangcilinder

MGQ-serie dunne compacte geleidestangcilinder | Hoge stijfheid anti-rotatie pneumatische cilinder

Merk: SOLH van Richge Technology

Productoverzicht en structurele kernkenmerken

     De SOLH MGQ-serie is een dunne geïntegreerde geleidingsstangcilinder, ontworpen voor automatiseringsstations met beperkte ruimte. Door gebruik te maken van een ultradunne geïntegreerde geleidestangstructuur, levert het een uitstekende zijdelingse belastingsweerstand en uiterst nauwkeurige anti-rotatieprestaties. De serie bestrijkt een volledig boringbereik van φ12 mm tot φ100 mm en biedt twee kernlagerconfiguraties: MGQM-glijlager en MGQL-kogellager. Het wordt op grote schaal toegepast voor scenario's voor nauwkeurig duwen, heffen, stoppen van werkstukken en positioneren die een compacte installatie, stijve geleiding en een werking zonder afbuiging vereisen.

Belangrijkste structurele voordelen

• Ultradunne geïntegreerde behuizing: De geleidestangen en het cilinderlichaam zijn integraal gegoten, waardoor de totale dikte met 50% wordt verminderd in vergelijking met traditionele geleidestangcilinders. Het is de optimale keuze voor zeer compact apparatuurontwerp en installatie-indelingen met beperkte ruimte.

• Dual-Guide structuur met hoge stijfheid: Symmetrische dubbele geleidestangondersteuning verbetert de zijdelingse belastingsweerstand aanzienlijk, met een zijbelastingscapaciteit die meer dan tweemaal zo groot is als die van gewone stopcilinders. Het is effectief bestand tegen buigen en torsie en past zich aan excentrische belasting en impactwerkomstandigheden aan.

• Toonaangevende anti-rotatienauwkeurigheid: MGQL-kogellagertype bereikt een ultrahoge niet-rotatienauwkeurigheid van ±0,04°~±0,08° (hogere precisie met grotere boring); Het MGQM-glijlagertype biedt een stabiele positioneringsnauwkeurigheid van ±0,05°~±0,10° en voldoet aan diverse vereisten voor precisiepositionering.

• Dubbele lagerconfiguratie voor volledige scenario's: Glijlager (MGQM) voor zware, stoffige en zware omgevingen tegen lage kosten; kogellager (MGQL) voor ultrasoepele bewegingen met lage wrijving en hoogfrequent nauwkeurig fietsen.

• Standaard Premium-configuratie: Ingebouwde magnetische ring voor compatibiliteit met magnetische schakelaars, rubberen buffers met twee uiteinden voor stabiele werking en olievrij onderhoudsvrij ontwerp, geschikt voor schone industriële omgevingen.

• Volledige standaardspecificaties: Complete boormaten van φ12 mm tot φ100 mm, met standaardslag variërend van 25 mm tot 250 mm, geschikt voor de meeste automatiseringsscenario's voor middelgrote en grote ladingen.

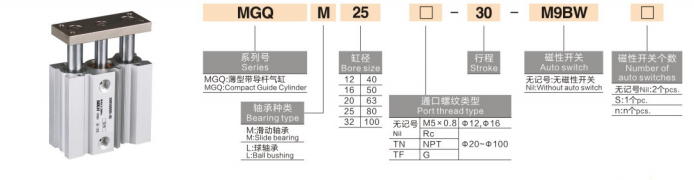

Voltooi de regels voor de naamgeving van modellen

Modelvoorbeeld: MGQM32-50-M9BW-XB6

Standaard bestelreferentievoorbeelden

• MGQM25-30: 25 mm boring, 30 mm slag, standaard glijlager

• MGQL40-75-2M9B: 40 mm boring, 75 mm slag, kogellagertype met dubbele magnetische schakelaars

• MGQM50-100-XB6: 50 mm boring, 100 mm slag, hittebestendig glijlagermodel

Standaard technische kernparameters

(Standaard testomstandigheden: 20℃ normale temperatuur, 0,5 MPa nominale druk)

1. Algemene prestatieparameters

• Werkdrukbereik: 0,12~1,0 MPa (φ12/16); 0,1~1,0 MPa (φ20~100)

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije conventionele omgeving); -10℃~150℃ (XB6-versie voor hoge temperaturen)

• Bedrijfssnelheid van de zuiger: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 grote boring)

• Buffermodus: Standaard rubberen buffer met twee uiteinden; optionele luchtkussenbuffer voor zware werkomstandigheden

• Smeringsmodus: Olievrij onderhoudsvrije werking, geschikt voor schone werkplaatsen

2. Theoretische stuwkrachtgegevens (@0,5 MPa, eenheid: N)

3. Gegevens productgewicht (slag van 50 mm, eenheid: kg)

Vergelijking van MGQM versus MGQL-kernselectie

Montagemethoden en typische toepassingsscenario's

1. Flexibel ontwerp met meerdere montages

• Directe montage op het lichaam: Gereserveerde schroefgaten aan boven-, onder- en zijvlakken voor directe bevestiging; modellen boven φ32 mm zijn voorzien van 4-zijdige schakelaargroeven voor omnidirectionele installatie van magnetische schakelaars, waardoor snelle montage en onderhoud mogelijk zijn.

• Optionele extra montage: Flens- (F) en voetbeugel- (L)-accessoires zijn verkrijgbaar, ter ondersteuning van een horizontale en verticale indeling met meerdere hoeken, om zich aan te passen aan diverse structurele ontwerpen van apparatuur.

2. Industriële kerntoepassingen

• Automatisering van transportbanden: Werkstukstoppen, palletpositionering en materiaalheffen; sterke slagvastheid voorkomt verplaatsing van het werkstuk tijdens transport en begrenzing op hoge snelheid.

• 3C elektronische precisieverwerking: Uitwerpen van PCB-pinnen, positionering van klemkrimp en lichte werkstukvertaling; hoge anti-rotatienauwkeurigheid zorgt voor een nauwkeurige montage zonder afbuiging.

• Verpakkingsmachines: rijden van materiaalschotten, schakelen van silopoorten en duwen van materiaal over korte afstanden; ultradunne behuizing past zich perfect aan de lay-out van de compacte verpakkingsapparatuur aan.

• Algemene industriële automatisering: Heffen van kalibers, uitwerpen van onderdelen en indrijven van excentrische lasten; vervangt traditionele afzonderlijke combinaties van cilinder en geleidingsstang om de structuur van de apparatuur te vereenvoudigen en de kosten te verlagen.

Uitgebreide vergelijking van MGQ versus MGP versus MGG-serie

Snelle selectiegids in drie stappen

1. Boringgrootte selectie: Bereken de benodigde stuwkracht op basis van de werkelijke belasting; selecteer de boringgrootte met theoretische stuwkracht ≥ werkelijke belasting × 1,5, waarbij u een veiligheidsmarge van 50% reserveert om overbelasting te voorkomen.

2. Keuze lagertype: Kies MGQM-glijlagers voor zware, stoffige en excentrische werkomstandigheden; kies MGQL-kogellagers voor uiterst nauwkeurige positionering en hoogfrequente cyclische bewegingen.

3. Functionele configuratieselectie

￮ Vraag naar positiedetectie: Equip M9B/M9BW magnetische schakelaars (4-zijdige installatie beschikbaar voor boring ≥32 mm)

￮ Omgeving met hoge temperaturen: Selecteer -XB6-optie die bestand is tegen hoge temperaturen (max. 150 ℃)

￮ Hoge impactwerking: Upgrade naar optionele luchtkussenbuffer (standaard met rubberen buffer)

Samenvatting van één zin

     De ultradunne geleidingsstangcilinder uit de SOLH MGQ-serie integreert een ruimtebesparend ontwerp, een sterk anti-lateraal laadvermogen en een ultrahoge anti-rotatienauwkeurigheid, waardoor kosteneffectieve en zeer stabiele lineaire aandrijfoplossingen worden geboden voor compacte, nauwkeurige en zware automatisering van stop-, hef- en duwstations.
