MXF-serie ultradunne pneumatische schuiftafel met hoge stijfheid

Merk: SOLH van Richge Technology

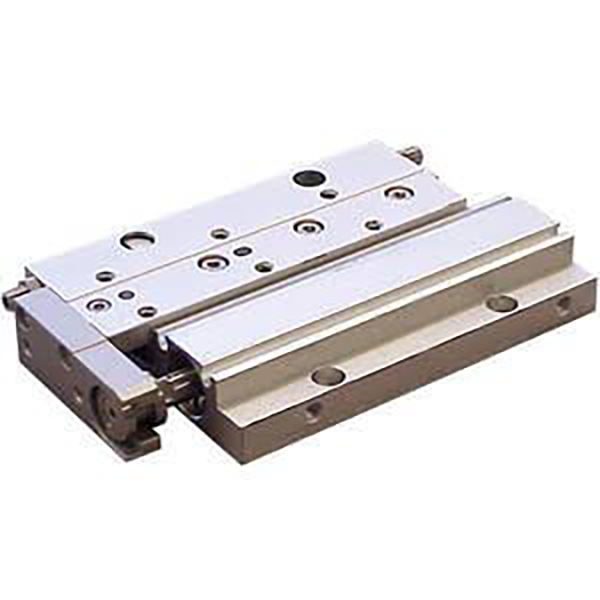

Productoverzicht

     De SOLH MXF-serie is een ultradunne, zeer stijve pneumatische schuiftafel met lange slag, ontworpen voor automatiseringsapparatuur met beperkte hoogte. Met een parallelle lay-out van cilinder- en dwarsrolgeleiderail, dubbelzijdige montagestructuur aan de boven- en onderkant en een middelhoog draagvermogen, bereikt hij een ultralage lichaamslengte die 40% slanker is dan conventionele MXS-glijbanen met dezelfde specificatie. Met een stabiele, medium-precieze positionering, soepele werking met lange slag en hoogfrequente cyclische duurzaamheid, dient het als de belangrijkste mainstream schuifoplossing met laag profiel voor nauwkeurige materiaalhantering, assemblage en stationwisseling in compacte geautomatiseerde systemen.

Kernpositionering en structurele kenmerken

     -- Dubbelwerkende aandrijfstructuur: Maakt gebruik van een stabiele dubbelwerkende werking met boringgroottes variërend van φ8 tot φ20 mm, waardoor een betrouwbare gemiddelde belasting van 20~180N wordt geboden, wat perfect past bij scenario's voor middelzware precisiehantering.

     -- Ontwerp met parallelle cilinder en kruisrolgeleiding: De geleiderail en cilinder zijn parallel opgesteld, waardoor de belasting wordt gescheiden van de afdichtingsbeweging van de zuigerstang. Deze structuur zorgt voor hoge stijfheid, lage wrijving, werking zonder tussenruimte en extreem soepele lineaire beweging.

     -- Ultradunne body met laag profiel: De lichaamslengte is slechts 16 ~ 27 mm, 40% lager dan vergelijkbare MXS-modellen. Het is de optimale keuze voor ultralage speling en een zeer compacte uitrustingsindeling.

     --Betrouwbare prestaties met gemiddelde precisie: Garandeert 0,03 mm lopende parallelliteit, 0,05 mm verticaliteit en ± 0,02 mm herhaalde positioneringsnauwkeurigheid, en voldoet volledig aan de standaard automatiseringspositioneringsvereisten met gemiddelde precisie.

     -- Dubbelzijdige montage met hoge precisie: Uitgerust met doorlopende gaten aan de bovenzijde en getapte gaten aan de onderzijde, plus pingaten voor nauwkeurige positionering. Ondersteunt positieve en omgekeerde installatie, waardoor een hoge nauwkeurigheid van herhaalde montage wordt gegarandeerd na demontage en hermontage.

     -- Flexibele leiding- en sensorinstallatie: Compatibel met transversale en axiale bidirectionele leidingen. Ingebouwde magnetische ring met verborgen schuifgroefontwerp voor installatie van magnetische schakelaars, waardoor installatieruimte wordt bespaard zonder structurele interferentie.

     -- Instelbare slag- en multi-bufferopties: Standaard polyurethaanbuffers aan beide uiteinden voor stabiele demping. Met 5 mm instelbare slag per uiteinde (10 mm totaal standaard trimbereik), met optionele X11-specificatie voor 15 mm ultralange fijnafstelling en optionele hydraulische buffers voor hoogfrequente impactscenario's.

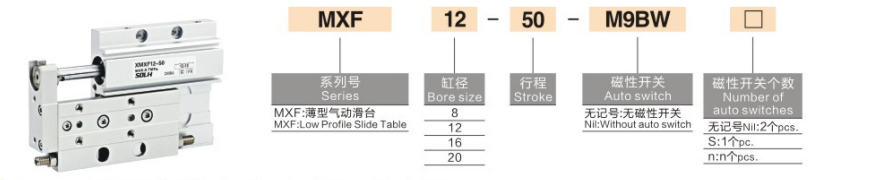

Volledige modelcoderingsregel

   1. Modelvoorbeeld: MXF12-50-M9BW

   2. Voorbeelden van standaardorderreferenties

     -- MXF8-20: Standaardmodel zonder schakelaar, boring 8 mm, slag 20 mm, dubbelwerkend

     -- MXF20-100-2M9B: 20 ​​mm boring, 100 mm lange slag, dubbele magnetische schakelaars voor bidirectionele positiebewaking

     -- MXF16-75-X11: 16 mm boring, 75 mm slag, 15 mm verlengde slagaanpassing

Technische kernspecificaties (@0,5 MPa, dubbelwerkend)

Kernprestaties en productvoordelen

     -- Ultradunne compacte structuur voor extreme ruimtebesparing: Met een ultralage lichaamshoogte van 16~27 mm, 40% slanker dan de MXS-serie, past hij zich perfect aan apparatuur met ultralage speling en dichte modulaire lay-outscenario's aan waarbij conventionele glijbanen niet kunnen worden geïnstalleerd.

     -- Hoge stijfheid en stabiele werking bij lange slag: De dwarsrolgeleider gecombineerd met het geïntegreerde monolithische lichaam elimineert loopspleten en vervorming. Het handhaaft een jittervrije, stabiele werking onder een maximale slag van 100 mm en hoogfrequente cyclusomstandigheden.

     -- Dubbelzijdige montage met sterk aanpassingsvermogen: Ondersteunt montage door gaten aan de bovenkant en installatie met tapgaten aan de onderkant, compatibel met zowel positieve als omgekeerde montage. Uitgerust met nauwkeurige positioneringspingaten om een ​​hoge herhalingsnauwkeurigheid te garanderen na herhaalde demontage en montage.

     -- Flexibele instelbare slag en aanpassing aan meerdere stations: Standaard fijnafstelling van 5 mm per uiteinde (totaal trimbereik van 10 mm). De optionele X11-specificatie biedt een verlengde slagaanpassing van 15 mm, waarmee wordt voldaan aan de nauwkeurige slagkalibratievereisten voor geautomatiseerde processen met meerdere stations.

     -- Olievrij en lange levensduur met weinig onderhoud: Maakt gebruik van afdichtingen met lage wrijving en een olievrij bedrijfsontwerp, met een levensduur van meer dan 5 miljoen cycli. Het is toepasbaar in zowel schone industriële omgevingen als conventionele geautomatiseerde productielijnen met minimale dagelijkse onderhoudsvereisten.

Montagemethoden en typische toepassingsscenario's

   1. Dubbele montagemethoden

     -- Montage bovenaan: Vastgezet via doorlopende gaten aan de bovenzijde met bovenlastopstelling. Afgestemd op positioneringspennen voor uiterst nauwkeurige positionering en stabiel draagvermogen.

     -- Montage onderaan: Bevestigd via getapte gaten aan de onderkant voor directe installatie op het oppervlak van de apparatuur. Beschikt over een stevige montage en is ideaal voor omgekeerde montagetoepassingen.

   2. Typische industriële toepassingen

     -- 3C Elektronica-industrie: Schermlaminering, modulehantering, overdracht van printplaten, schakelen tussen detectiestations en nauwkeurige positionering van elektronische componenten.

     -- Automatisering van precisie-assemblage: Persen van kleine onderdelen, montage van aansluitingen, aandrijven van schroefvergrendelingen en cyclische bediening van lichtgewicht gereedschap.

     -- Verpakkingsmachines: Materiaal duwen, snijgereedschap aandrijven, labels lamineren en materiaal transporteren over korte afstanden.

     -- Algemene automatiseringsapparatuur: Deurbehuizing van apparatuur glijden, schakelen van productielijnstations en middelhoogfrequente cyclische lineaire aandrijving met gemiddelde belasting.

MXF versus MXH versus MXS | Low-profile en compacte vergelijking van schuiftafels

Snelle selectiegids in drie stappen

   1. Boringmaatselectie op basis van belasting: Pas de boringdiameter aan volgens het gewicht van het werkstuk: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Reserveer niet minder dan 50% laadmarge om een ​​stabiele werking op de lange termijn te garanderen.

   2. Bevestiging van de beroerte: Standaardslagbereik van 10 mm tot 100 mm. Geef de voorkeur aan de MXF-serie voor scenario's met lange slag (≥50 mm); selecteer de MXH-serie voor werkomstandigheden met korte slag en hoogfrequente cycli.

   3. Configuratie-matching:
     --  Positiedetectie: Uitgerust met dubbele M9B magnetische schakelaars voor nauwkeurige bidirectionele slagpositiebewaking.

     -- Fijne aanpassing van de slag: Kies standaard -X10 (5 mm trimmen) voor regelmatig gebruik; selecteer -X11 (15 mm verlengd trimmen) voor nauwkeurige kalibratie bij meerdere slagen.

     --  Bufferoptimalisatie: Gebruik standaard polyurethaanbuffers voor conventioneel gebruik; upgrade naar hydraulische buffers voor hoogfrequente impact- en geluidsreductiescenario's.

Samenvatting van één zin

     De ultradunne pneumatische schuiftafel uit de MXF-serie uit de SOLH MXF-serie heeft een 40% lagere lichaamshoogte dan MXS, een zeer stijve geleider met kruisrollen, dubbelzijdige montage en stabiliteit bij middellange belasting bij lange slag, en dient als de kernoplossing met hoge kostenprestaties voor compacte automatisering met beperkte hoogte en middelhoge precisie bij hoogfrequente handling.
