RM-serie magnetische koppeling Stangloze cilinder | Airtac Compact Geleide Lange Slag Type

Merk: SOLH van Richge Technology

RMT
RMTL

Productoverzicht

     De SOLH RM-serie is een mainstream stangloze cilinder met magnetische koppeling in Airtac-stijl, ontworpen voor compacte, lange slag- en geleide lineaire rij-eisen. Door gebruik te maken van contactloze magnetische synchrone transmissie tussen de interne zuiger en de externe schuiftafel, bereikt de volledig gesloten structuur een volledige lekkagevrije en stofvrije werking. De boring omvat vier kernmodellen, waaronder het basistype en het type met geleide staaf, en varieert van φ10 tot φ40 mm met een maximale slag van 2000 mm. Met ingebouwde geleiding, brede temperatuuraanpassingsmogelijkheden en hoge kostenprestaties is hij perfect geschikt voor lineaire overdracht met lange slag en automatiseringsscenario's in schone ruimtes, en dient hij als het geprefereerde binnenlandse alternatief voor de SMC CY1/CY3-serie.

Kernmodelclassificatie en structurele kenmerken

1. Voltooi de classificatie van het RM-familiemodel

• RMS-basistype: Ultra-minimalistische structuur zonder ingebouwd geleidingssysteem. Vereist externe steunbeugels en lineaire geleiderails voor installatie. Het heeft de laagste kosten en is ideaal voor budgetgevoelige projecten met gereserveerde geleidingsstructuren.

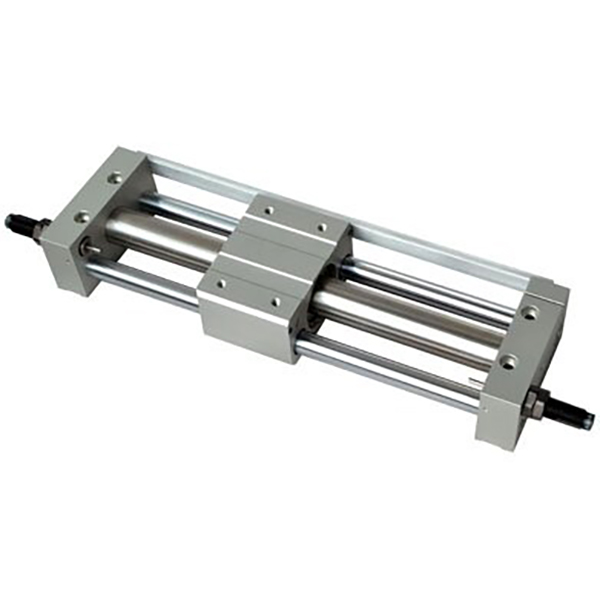

• RMT standaard geleid type: Uitgerust met dubbele geleidestangen en glijlagers voor geïntegreerde geleidingsfunctie. Het kan zijdelingse en excentrische belastingen dragen zonder externe geleiderails, waardoor een eenvoudige en snelle installatie onder conventionele werkomstandigheden mogelijk is.

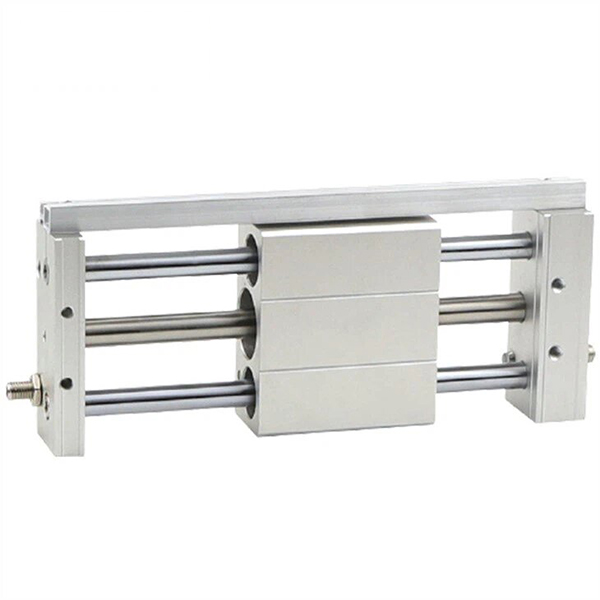

• RMTL Precisiegeleid type: Gebruikt verlengde, zeer nauwkeurige geleidestangen en zeer stijve lagers om de nauwkeurigheid van de lineaire beweging te verbeteren. De nauwkeurigheid van de herhaalde positionering bedraagt ​​±0,1 mm, wat voldoet aan de vereisten voor uiterst nauwkeurige slagpositionering en overdracht op microafstand.

• RMH-sledetype voor hoge belasting: Geoptimaliseerd met versterkte glijrails en zeer sterke geleidestangstructuur, met uitstekende laadcapaciteit en anti-doorbuigingsprestaties. Hij kan direct worden gebruikt als zelfstandige schuiftafel voor gebruiksscenario's met zware belasting en hoge stabiliteit.

2. Structurele kernvoordelen

• Magnetische koppelingsaandrijving en schone prestaties zonder lekkage: Ingebouwde, krachtige magnetische array realiseert niet-mechanische synchrone transmissie. De volledig gesloten cilindercilinder isoleert de interne luchtcircuits volledig van de externe omgeving, waardoor er geen luchtlekkage en een stofvrije werking wordt bereikt. Het voldoet volledig aan de hygiënische normen voor toepassingen in de voedingsmiddelen-, elektronica- en medische schone werkplaats.

• Stangloos compact ontwerp en ruimtebesparend: Het ontbreken van een zuigerstangverlengingsstructuur vermindert de installatieruimte met 50% vergeleken met traditionele trekstangcilinders. Het handhaaft een stabiele lineaire werking zonder te buigen, zelfs onder omstandigheden met een maximale slaglengte van 2000 mm, waardoor het ontwerp van compacte apparatuur perfect wordt ondersteund.

• Geïsoleerde stofdichte structuur en langere levensduur: De zuigerkamer en schuiftafel zijn volledig geïsoleerd om te voorkomen dat stof, vuil en onzuiverheden van buitenaf het interieur van de cilinder binnendringen. De geoptimaliseerde combinatie van slijtvaste ring en stofdichte ring vermindert effectief wrijvingsverlies en verlengt de algehele levensduur.

• Geïntegreerd ontwerp met dubbele geleidestang (RMT/RMTL/RMH): Op zichzelf staande geleidingsstructuur elimineert de noodzaak voor externe schuifrails. Het is effectief bestand tegen zijdelingse krachten en excentrische belastinginterferentie, waardoor een soepele en stabiele heen en weer gaande beweging wordt gegarandeerd met een hogere installatie-efficiëntie.

• Multibufferconfiguratie voor stabiele werking: Standaard vaste rubberen buffers met twee uiteinden absorberen de impact tijdens het rijden en verminderen het loopgeluid. Optionele verstelbare buffers en hydraulische buffers ondersteunen een stabiele werking bij een maximale snelheid van 500 mm/s, waardoor harde schokken tijdens cyclische bewegingen met hoge snelheid worden vermeden.

Volledige modelcoderingsregel

1.Modelvoorbeelden: RMT20-500 | RMS16-300-S

2.Standaard bestelreferentievoorbeelden

• RMS16-300: 16 mm boring, 300 mm slag, basis niet-geleid type zonder magnetische schakelaar

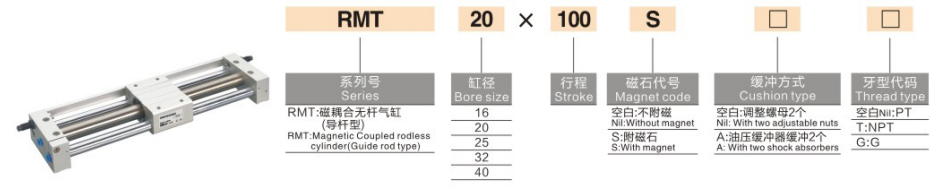

• RMT20-500-S: 20 mm boring, 500 mm slag, standaard geleid type met magnetisch accessoire

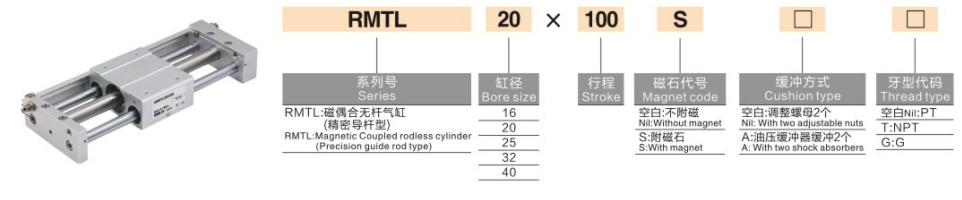

• RMTL25-800: 25 mm boring, 800 mm slag, uiterst nauwkeurig geleid type

Kerntechnische specificaties (20℃ standaardconditie)

1. Algemene basisspecificaties

• Bedrijfsmodus: Dubbelwerkende magnetische koppeling contactloze synchrone transmissie

• Werkvloeistof: Gefilterde perslucht (40μm filtratie, olievrije werking mogelijk)

• Omgevingstemperatuur: -20℃~70℃ (industriële kwaliteit met ultrabrede temperatuur)

• Werkdrukbereik: 0,15 ~ 0,7 MPa; Bewijsdruk: 1,0 MPa

• Standaard bedrijfssnelheid: 50~500 mm/s

• Buffermodus: Standaard vaste rubberen buffer met twee uiteinden; optioneel verstelbare buffer / hydraulische buffer

• Magnetische houdkracht: 55~1400N (neemt geleidelijk toe met de boring)

2. Grafiek van belangrijkste prestatieparameters (@0,5 MPa)

Kernconfiguratie- en selectierichtlijnen

1. Selectie van de boringgrootte op basis van belasting en stuwkracht

• φ10~φ16 (Micro lichte belasting): Geschikt voor belastingen ≤2 kg, bestemd voor precisieoverdracht van componenten met een korte slag en micropositionering in miniatuur elektronische automatiseringsapparatuur.

• φ20~φ25 (algemeen licht gebruik): Gecombineerd met een lichte belasting van 4~6 kg, ideaal voor conventionele duw- en trekwerkzaamheden met lange slag (≤1000 mm) in algemene geautomatiseerde productielijnen.

• φ32~φ40 (middelzware belasting): Toepasbaar voor scenario's met gemiddelde belasting van 10 ~ 16 kg, perfect aangepast aan materiaaltransport met lange slag en hoogfrequente cyclische werkomstandigheden in verpakkings- en logistieke automatiseringsapparatuur.

2. Keuze van model en geleidingssysteem

• RMS-basistype: Ultra-goedkope oplossing zonder ingebouwde geleiding. Geschikt voor budgetgevoelige projecten en apparatuur met vooraf geïnstalleerde externe lineaire geleiderails, waarvoor dubbele beugelbevestiging vereist is.

• RMT standaard geleid type: Alles-in-één dubbel geleidestangontwerp met ingebouwde lagergeleiding. Het is bestand tegen conventionele zijdelingse belastingen zonder externe geleidingsaccessoires, met een eenvoudige installatie en brede aanpasbaarheid voor standaard werkomstandigheden.

• RMTL Precisiegeleid type: Verlengde, zeer nauwkeurige geleidestangen optimaliseren de lineaire bewegingsstabiliteit en bereiken een herhaalde positioneringsnauwkeurigheid tot ± 0,1 mm. De beste keuze voor nauwkeurige positionering, nauwkeurige montage en scenario's met hoge lineaire eisen.

• RMH-sledetype voor hoge belasting: Versterkte glijrail en zeer sterke geleidestangstructuur verbeteren het anti-doorbuigingsvermogen en het laadvermogen aanzienlijk. Het kan onafhankelijke schuiftafels vervangen om zware rijtaken met lange slag uit te voeren.

3. Selectie van omgevings- en functionele configuratie

• Toepassing voor schone omgeving: Geen lekkage en stofvrije contactloze magnetische transmissie voorkomt secundaire vervuiling. RMT- en RMTL-zelfgeleide modellen hebben de voorkeur voor langdurig stabiel gebruik in voedsel-, medische en elektronische schone werkplaatsen.

• Hoge snelheid upgrade van de arbeidsomstandigheden: Uitgerust met externe hydraulische buffers om eindimpact te elimineren, waardoor continue hogesnelheidswerking tot 500 mm/s voor hoogfrequente cyclische productielijnen stabiel wordt ondersteund.

• Precisiepositiefeedback: Add -S magnetisch uitgeruste configuratie, compatibel met magnetische schakelaars uit de D-M9-serie, waardoor meerpuntsslagpositionering en realtime elektrische signaalfeedback voor geautomatiseerde koppelingscontrole worden gerealiseerd.

Typische industriële toepassingsscenario's

• Cleanroom elektronische materiaaloverdracht: De stofvrije en vervuilingsvrije magnetische koppelingsstructuur wordt veel gebruikt voor materiaaltransport over lange afstanden in stofvrije halfgeleider- en LCD-werkplaatsen, waardoor schone productieomgevingen effectief worden beschermd.

• Verplaatsing van voedsel- en farmaceutische verpakkingslijnen: Het zelfgeleide geïntegreerde ontwerp vereenvoudigt de installatie en het dagelijks onderhoud en voldoet perfect aan de eisen voor het duwen en trekken van werkstukken met lange slag van lichte en middelzware verpakkingsapparatuur met hygiënische en betrouwbare prestaties.

• Geautomatiseerde apparatuurdeur- en schildcontrole: Stangloze compacte structuur bespaart 50% installatieruimte, geschikt voor het stabiel openen en sluiten van beschermende deuren, stofschermen en veiligheidsafdekkingen met lange slag.

• Precisiepositionering op de lange slag van de assemblagelijn: Het zeer nauwkeurige RMTL-geleide model zorgt voor uitstekende lineariteit en herhaalpositioneringsnauwkeurigheid, en voldoet aan de 1~2m ultra-langeafstandsnauwkeurige positionering en cyclische transportvereisten van productielijnen.

• Renovatie en ruimtebesparing van compacte apparatuur: Het dient als een ideale vervanging voor traditionele trekstangcilinders in scenario's met lange slag (>500 mm), waardoor de lay-out van de apparatuur aanzienlijk wordt geoptimaliseerd en een compact geautomatiseerd apparatuurontwerp wordt gerealiseerd.

Vergelijking van kernparameters van de RM-serie versus de CY1/CY3-serie

Snelle selectiegids in drie stappen

1. Bevestiging van de boringmaat: Bereken de vereiste stuwkracht op basis van het werkelijke lastgewicht met een veiligheidsfactor ≥2. Aanbevolen regels: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Bevestiging van modeltype: Kies RMS voor een ultralaag budget; RMT voor standaard algemene arbeidsomstandigheden; RMTL voor zeer nauwkeurige positioneringseisen; RMH voor scenario's met zware belasting en anti-doorbuiging.

3. Bevestiging slagspecificatie: Selecteer een standaard slag van 50~1000 mm voor conventioneel gebruik; Optioneel verlengde slag tot 2000 mm voor ritten over middellange afstanden.

Samenvatting van één zin

     De SOLH RM-serie Airtac-stijl stangloze cilinder met magnetische koppeling integreert gediversifieerde zelfgeleide structuren, ultrabrede temperatuuraanpassingsmogelijkheden en schone prestaties zonder lekkage, en dient als de kostenefficiënte binnenlandse lineaire aandrijfoplossing met lange slag voor geautomatiseerde apparatuur met een gemiddeld budget.
