CY3-serie magnetische koppeling Stangloze cilinder | CY3B Basic / CY3R Direct-montagetype

CY3-serie magnetische koppeling Stangloze cilinder | CY3B Basic / CY3R Direct-montagetype

Merk: SOLH van Richge Technology

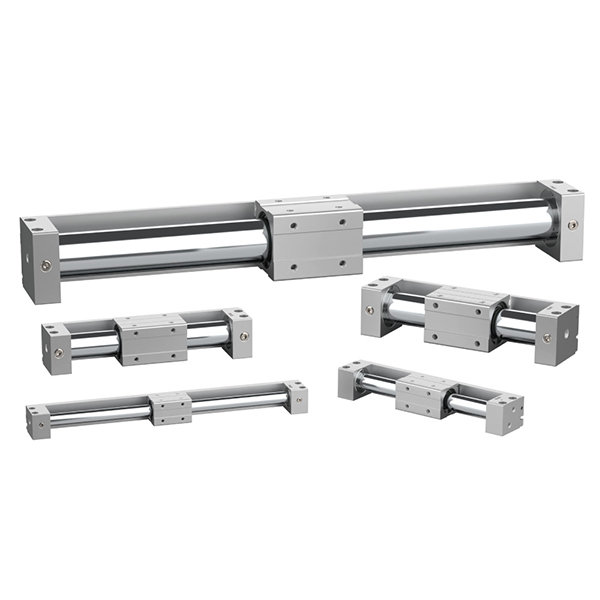

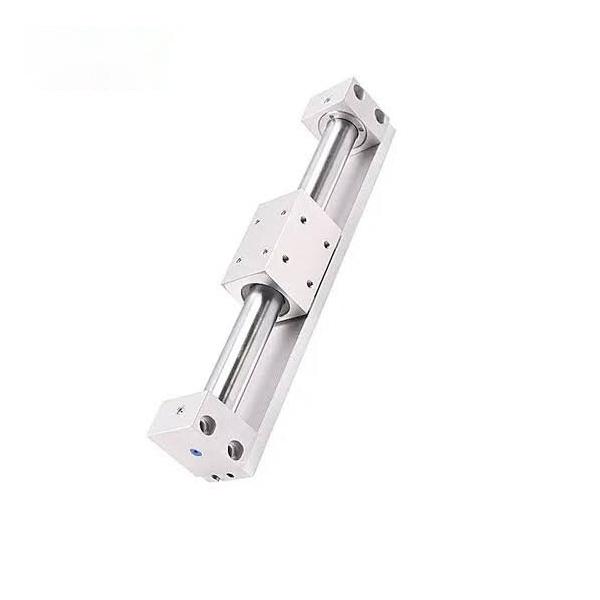

CY3R

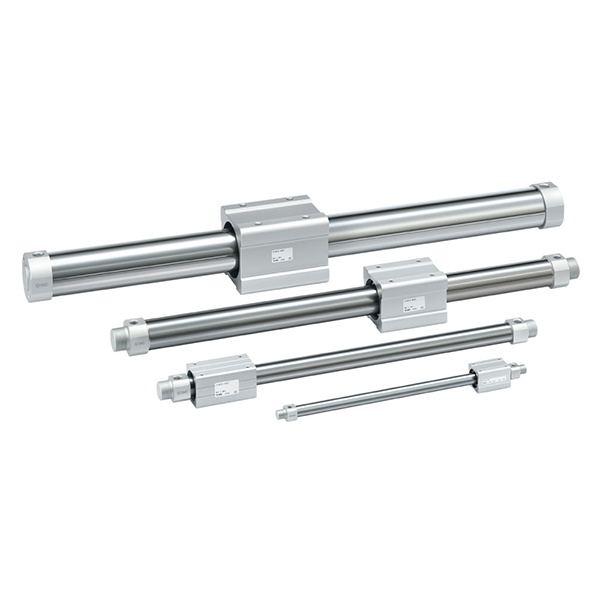

CY3B

Productoverzicht

     De SOLH CY3-serie is een verbeterde stangloze cilinder met magnetische koppeling, gebaseerd op de klassieke SMC CY1-serie, verdeeld in twee reguliere modellen: CY3B-basistype zonder montageoppervlak en CY3R-type met directe montage. Het maakt gebruik van een volledig gesloten magnetische contactloze transmissiestructuur, waardoor synchrone beweging van de interne zuiger en de externe schuiftafel wordt gerealiseerd door middel van een sterke magnetische koppeling. Met nul lekkage, stof- en vervuilingsvrije werking, ultralange slag en compacte installatie, is het breed toepasbaar in lineaire rijscenario's met lichte tot middelmatige belasting en lange afstanden. Met een boringbereik van φ6 tot φ63 mm en een maximale slag van 5000 mm bespaart het 50% installatieruimte in vergelijking met traditionele trekstangcilinders en dient het als de geprefereerde schone aandrijfoplossing met lange slag voor hoogwaardige geautomatiseerde productielijnen.

Kernpositionering en structurele kenmerken

• Magnetische koppelingstransmissie en schone werking zonder lekkage: De zuiger- en schuiftafel maken gebruik van magnetisch synchroon rijden met een volledig gesloten cilindercilinderontwerp. Geen enkele zuigerstang steekt naar buiten uit, waardoor volledige luchtdichtheid, geen lekkage en geen stofvervuiling wordt bereikt. Het past perfect bij strikte productieomgevingen zoals voedselverwerking, medische apparatuur en halfgeleiderelektronica.

• CY1 Verbeterde versie met verbeterde duurzaamheid: Vergeleken met de traditionele CY1-serie is de slijtvaste ringlengte met 70% vergroot, waardoor het draagvermogen en de glijstabiliteit effectief worden verbeterd. De ingebouwde smeerhouder van de stofdichte ring vormt een duurzame beschermende smeerfilm, waardoor de minimale werkdruk wordt verlaagd tot 0,12 MPa en de levensduur aanzienlijk wordt verlengd. Met uitzondering van de φ6-specificatie behouden alle andere modellen dezelfde montageafmetingen als CY1 voor directe vervanging en upgrade.

• CY3B Basistype Minimalistische structuur: De gladde cilindercilinder heeft geen gereserveerd montageoppervlak en vereist tweezijdige steunbeugels voor bevestiging. De schuiftafel is niet uitgerust met een ingebouwde geleidingsstructuur, dus externe lineaire geleidingen of geleidingsstangen zijn verplicht om excentrische belasting en magnetische ontkoppelingsfouten te voorkomen.

• Standaard rubberen buffer en optionele hogesnelheidsspecificatie: Ingebouwde rubberen buffers met twee uiteinden absorberen de impact tijdens het rijden en verminderen het loopgeluid voor een stabiele conventionele cyclische werking. De optionele hogesnelheidsspecificatie X160 ondersteunt een maximale werksnelheid van 1500 mm/s om zich aan te passen aan hoogfrequente, snel veranderende werkomstandigheden.

• Handige installatie van magnetische schakelaars: Vooraf gereserveerde schakelaargroeven aan beide zijden van het cilinderlichaam zijn compatibel met magnetische schakelaars uit de D-M9-serie, waardoor flexibele en nauwkeurige realtime positiefeedback voor slagpositionering wordt gerealiseerd.

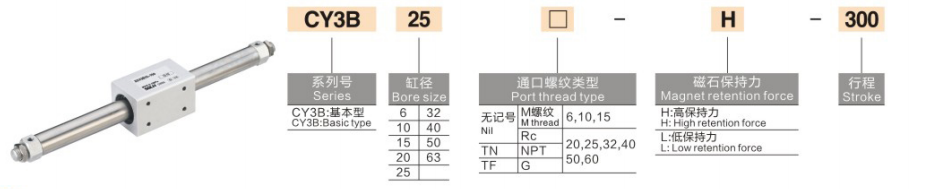

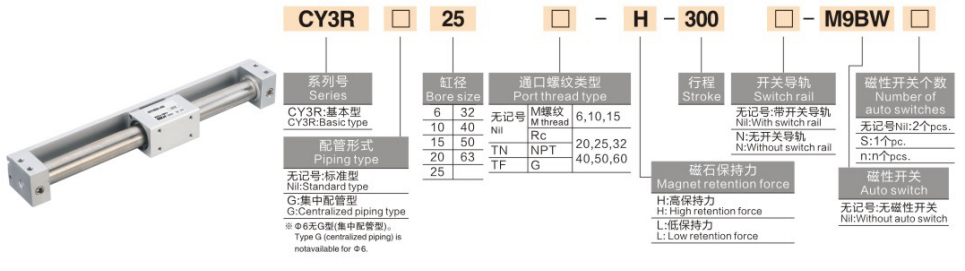

Volledige modelcoderingsregel

1.Modelvoorbeelden: CY3B20-500 | CY3B40-800-M9PL

2. Voorbeelden van standaard bestelreferenties

• CY3B20-500: 20 mm boring, 500 mm slag, basistype zonder magneetschakelaar

• CY3B40-800-M9PL: 40 mm boring, 800 mm slag, basistype met magnetische positieschakelaar

Kerntechnische specificaties (20℃ standaardconditie)

1 Algemene basisspecificaties

• Bedrijfsmodus: Dubbelwerkende magnetische koppeling contactloze transmissie

• Werkvloeistof: Perslucht (olievrije werking standaard)

• Omgevingstemperatuur: 5~60℃ (geen vriesomgeving)

• Werkdrukbereik: 0,12 ~ 0,7 MPa; Bewijsdruk: 1,0 MPa

• Bedrijfssnelheid: 50~500 mm/s (standaard); max. 1500 mm/s (optionele X160 hogesnelheidsspecificatie)

• Buffermodus: Standaard rubberen buffer met twee uiteinden

• Magnetische houdkracht: 19,6~2450N (neemt toe met de boring)

Grafiek met 2 belangrijkste prestatieparameters (@0,5MPa)

Kernconfiguratie- en selectierichtlijnen

1 Boringmaatselectie op basis van belasting en stuwkracht

• φ6~φ15 (Micro lichte belasting): Geschikt voor lasten ≤2,5 kg, bedoeld voor precisieoverdracht met korte slag van minicomponenten in elektronische en medische apparatuur.

• φ20~φ32 (algemeen licht gebruik): Gecombineerd met een lichte belasting van 4 ~ 10 kg, ideaal voor conventioneel duwen en trekken met lange slag (≤1000 mm) in algemene geautomatiseerde productielijnen.

• φ40~φ63 (middelzware belasting): Toepasbaar voor scenario's met gemiddelde belasting van 16 ~ 40 kg, perfect voor zware handling met lange slag en hoogfrequente cyclische werking in de voedingsmiddelen- en verpakkingsindustrie.

Selectie van 2 slag- en geleidingssysteem

• Slagbereik: Standaardslag bestrijkt 50 ~ 1000 mm; verlengde ultralange slag tot 5000 mm voor speciale rij-eisen over lange afstanden.

• Verplicht extern geleidend ontwerp: Het CY3B basistype heeft geen ingebouwde geleidingsstructuur. Externe lineaire schuifrails of geleidestangen moeten zijn uitgerust om de lading te ondersteunen en magnetische ontkoppeling als gevolg van excentrische krachtafwijkingen te voorkomen.

• Standaard bevestigingsmethode: Vastgezet door optionele steunbeugels aan twee uiteinden met opgehangen cilinderlichaam en nulcontactwrijving, waardoor een stabiele werking van de magnetische koppeling wordt gegarandeerd.

3 Selectie van omgeving en functionele configuratie

• Prioriteit voor schone omgevingen: Ontwerp zonder lekkage en vervuiling, geschikt voor strikte stofvrije en steriele werkomstandigheden in de voedingsmiddelen-, medische en elektronische halfgeleiderindustrie.

• Hoge snelheid upgrade van de arbeidsomstandigheden: Selecteer de optionele X160-hogesnelheidsspecificatie (max. 1500 mm/s), uitgerust met externe hydraulische buffers om schokken bij hoge snelheden te elimineren en een stabiele werking te garanderen.

• Precisiepositiefeedback: Uitgerust met magnetische schakelaars uit de D-M9-serie om twee- of meerpunts nauwkeurige slagpositionering en signaalfeedback te realiseren.

CY3B versus CY3R | Vergelijking van modelverschillen

Typische industriële toepassingsscenario's

• Materiaaloverdracht in cleanrooms: Zero-lekkage en stofvrije magnetische koppelingsstructuur is ideaal voor materiaaltransport over lange afstanden in elektronische, halfgeleider- en medische stofvrije werkplaatsen zonder schone omgevingen te vervuilen.

• Verpakkingslijnen voor voedingsmiddelen en dranken: Roestvaste roestvrijstalen cilindercilinder met gemakkelijk schoon te maken oppervlak, voldoet aan hygiënische productienormen, geschikt voor verplaatsing met lange slag van lichte en middelzware werkstukken in voedselverwerkingsapparatuur.

• Uitrusting Deur en deksel Rijden: Ontwerp zonder stangverlenging bespaart externe ruimte, perfect toegepast voor het compact openen en sluiten met lange slag van beschermende deuren en afschermingsafdekkingen voor geautomatiseerde apparatuur.

• Precisiepositioneringsplatform met lange slag: Werkt samen met externe, zeer nauwkeurige geleidingsrails om een ​​stabiele herhaalde positioneringsnauwkeurigheid te bereiken, geschikt voor nauwkeurige positionering over 1 ~ 2 m over lange afstanden en cyclisch transport van assemblagelijnen.

• Ruimtebesparende vervanging voor trekstangcilinders: Lost het ruimtebeslagprobleem van traditionele trekstangcilinders op in scenario's met lange slag (>500 mm), waardoor de totale installatieruimte van apparatuur met 50% wordt verminderd voor een compact apparatuurontwerp.

Snelle selectiegids in drie stappen

1. Bevestiging van de boringmaat: Bereken de vereiste stuwkracht op basis van het lastgewicht met een veiligheidsfactor ≥2. Aanbevolen regels: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Bevestiging slagspecificatie: Selecteer een standaardslag van 50 ~ 1000 mm voor conventionele eisen; kies voor uitgebreide specificatie voor ultralange slag tot 5000 mm.

3. Functionele configuratie-matching: Prioriteitsselectie voor schone, vervuilingsvrije arbeidsomstandigheden; upgrade naar X160 hogesnelheidsspecificatie + hydraulische buffer voor snelle werking; voeg magnetische schakelaars uit de D-M9-serie toe voor realtime positiedetectie.

Samenvatting van één zin

     De SOLH CY3-serie stangloze cilinder met magnetische koppeling is een verbeterde CY1 olievrije actuator van schone kwaliteit, met nul lekkage, een ultralange slag van 5000 mm, een lage startdruk en dubbele montagetypes, die dient als de optimale ruimtebesparende lineaire aandrijfoplossing met lange slag voor lichte tot middelzware belasting, schone automatiseringsapparatuur.
