CY1-serie magnetische koppeling Stangloze cilinder | Klassiek economisch basismodel

Merk: SOLH van Richge Technology

CY1S
CY1L

Productoverzicht

     De SOLH CY1-serie is een klassieke en economische stangloze cilinder met magnetische koppeling, die dient als de fundamentele voorloper van de verbeterde CY3-serie. Het maakt gebruik van een contactloze magnetische synchrone aandrijfstructuur, waarbij de interne zuiger en de externe schuiftafel gelijktijdig bewegen door sterke magnetische kracht. Met een volledig gesloten werking zonder lekkage, een compacte structuur en kosteneffectieve prestaties, is hij bedoeld voor lineaire aandrijftoepassingen met lichte tot middelmatige belasting en middellange slagslagen. Met een boringbereik van φ6 tot φ63 mm, een standaard slag tot 1000 mm en een maximale verlengde slag van 1500 mm, omvat deze serie gediversifieerde geleidingsmodellen om te voldoen aan de eisen in meerdere scenario's, waardoor het de geprefereerde budgetvriendelijke, schone stangloze actuator is voor algemene geautomatiseerde productielijnen.

Kernpositionering en structurele kenmerken

• Magnetische koppelingsaandrijving en schone prestaties zonder lekkage: Ingebouwde, zeer sterke permanente magneten op de zuiger en schuiftafel realiseren een niet-mechanische synchrone transmissie. De volledig gesloten cilindercilinder elimineert luchtlekkage en stofemissie en is volledig aangepast aan strikt schone werkomgevingen in de elektronica-, medische apparatuur- en voedselverwerkende industrie.

• Klassieke basisstructuur en hoge kostenprestaties: Door gebruik te maken van een minimalistische mechanische structuur met minder componenten, verlaagt de CY1-serie effectief de productiekosten en biedt een hoger kostenconcurrentievermogen dan de geüpgradede CY3-serie. Het basismodel CY1B heeft geen geïntegreerd montageoppervlak en vereist tweezijdige steunbeugels voor installatie. Uitgerust met een slijtvaste basisring en een stofdichte ringconfiguratie, beschikt hij over een minimale werkdruk van 0,18 MPa, met een iets kortere levensduur, maar volledig geschikt voor conventionele standaardwerkomstandigheden.

• Gediversifieerde derivatenmodellen voor volledige dekking: Het complete productassortiment omvat meerdere geleidingstypes om te voldoen aan verschillende precisie- en belastingseisen:

• CY1B: Basistype zonder geleidingsstructuur en montageoppervlak, waarvoor externe geleiderails en dubbele eindbeugels nodig zijn.

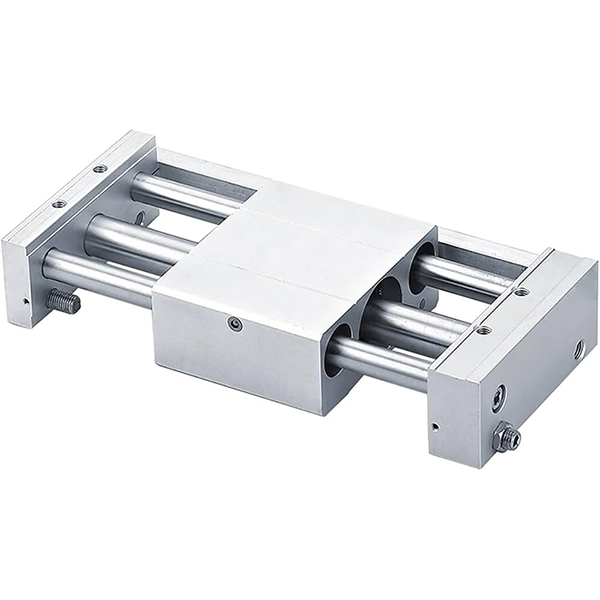

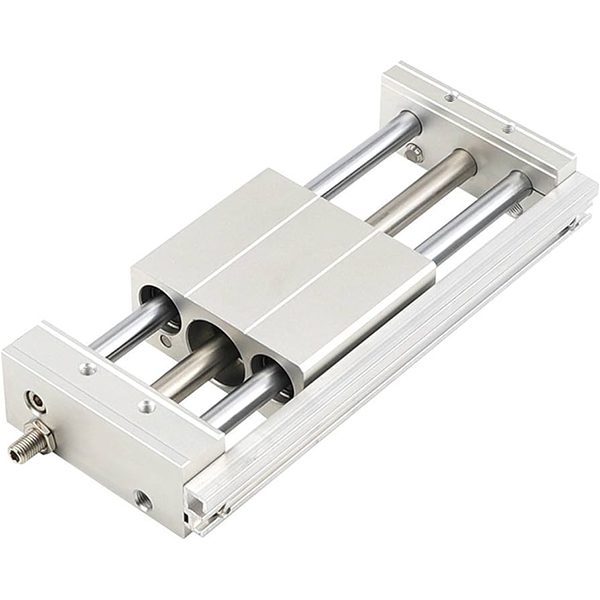

• CY1S: Glijgeleidingstype met ingebouwd glijlager, ondersteunt werking bij lichte belasting zonder externe geleidingen.

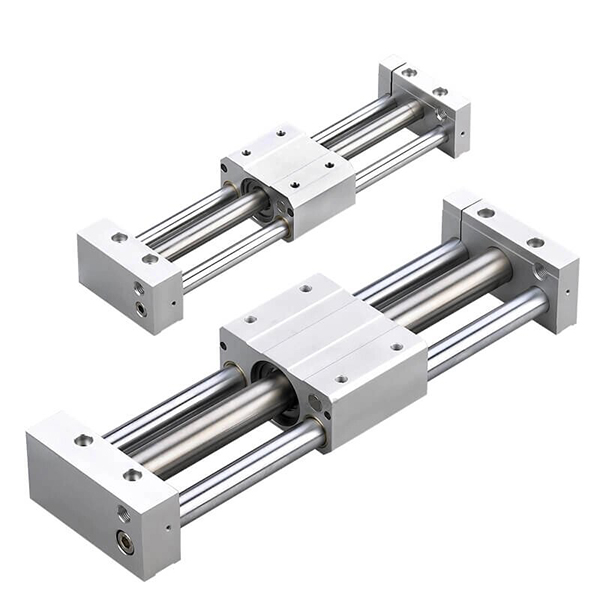

• CY1L: Kogellagergeleidingstype met ultrasoepel glijden en verbeterd draagvermogen voor stabiele hoogfrequente beweging.

• CY1H: Uiterst nauwkeurig geleidingstype met uitstekende herhaalpositioneringsnauwkeurigheid voor nauwkeurige overdrachtsscenario's.

• CY1F: Laag profiel dun type met 29% verminderde totale hoogte, perfect geschikt voor ultracompacte installatieruimtes voor apparatuur.


• Standaardbuffer en optionele hogesnelheidsconfiguratie: Standaard rubberen buffers met twee uiteinden absorberen effectief de operationele impact en verminderen het loopgeluid. Optionele externe hydraulische buffers ondersteunen een stabiele werking bij een maximale snelheid van 500 mm/s voor cyclische werkomstandigheden met middelhoge snelheid.

• Brede compatibiliteit van magnetische schakelaars: Gereserveerde universele schakelaargroeven op het cilinderlichaam zijn compatibel met magnetische schakelaars uit de D-M9-serie en D-A9-serie, waardoor willekeurige positie-installatie en flexibele slagsignaalfeedback mogelijk zijn.

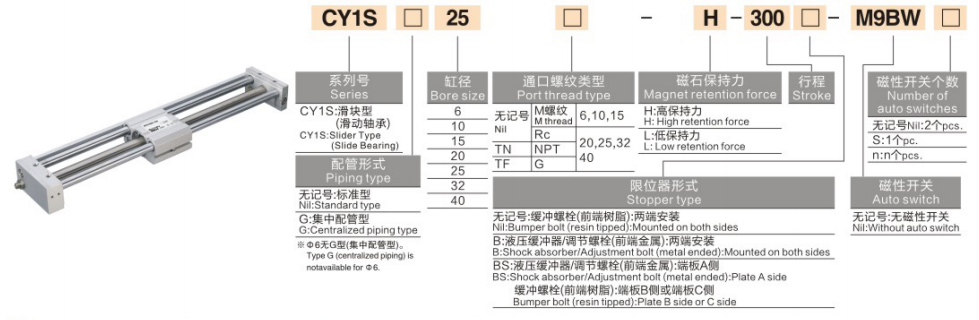

Volledige modelcoderingsregel

Modelvoorbeelden: CY1B20-500 | CY1S40-800-M9PL

Standaard bestelreferentievoorbeelden

• CY1B20-500: 20 mm boring, 500 mm slag, basistype zonder magneetschakelaar

• CY1S40-800-M9PL: 40 mm boring, 800 mm slag, schuifgeleidingstype met magnetische positieschakelaar

Kerntechnische specificaties (20℃ standaardconditie)

1. Algemene basisspecificaties

• Bedrijfsmodus: Dubbelwerkende magnetische koppeling contactloze synchrone transmissie

• Werkvloeistof: Perslucht (olievrije werking standaard)

• Omgevingstemperatuur: 5~60℃ (geen ijskoude werkomgeving)

• Werkdrukbereik: 0,18 ~ 0,7 MPa; Bewijsdruk: 1,05 MPa

• Standaard bedrijfssnelheid: 50~500 mm/s

• Buffermodus: Standaard rubberen buffer met twee uiteinden; optionele externe hydraulische buffer voor hogesnelheidsscenario's

• Magnetische houdkracht: 49~2450N (neemt geleidelijk toe met de boring)

2. Grafiek van belangrijkste prestatieparameters (@0,5 MPa)

Kernconfiguratie- en selectierichtlijnen

1. Selectie van de boringgrootte op basis van belasting en stuwkracht

• φ6~φ15 (Micro lichte belasting): Geschikt voor lasten ≤2,5 kg, bestemd voor de overdracht van precisiecomponenten met een korte slag in miniatuur elektronische precisieapparatuur.

• φ20~φ32 (algemeen licht gebruik): Gecombineerd met een lichte belasting van 4~10 kg, ideaal voor conventionele duw- en trekoperaties met lange slag (≤1000 mm) in algemene geautomatiseerde productielijnen.

• φ40~φ63 (middelzware belasting): Toepasbaar voor scenario's met gemiddelde belasting van 16 ~ 40 kg, perfect aangepast aan het hanteren van lange slagbewegingen en hoogfrequente cyclische werkomstandigheden in verpakkings- en logistieke automatiseringsapparatuur.

2. Keuze van model en geleidingssysteem

• CY1B Basistype: Het meest kosteneffectieve model zonder ingebouwde geleidingsstructuur. Externe lineaire geleiderails zijn verplicht, geschikt voor budgetgevoelige projecten en apparatuur met gereserveerde geleidingsstructuren.

• CY1S Type schuifgeleider: Uitgerust met ingebouwde glijlagergeleider, waarvoor geen externe hulpgeleiders nodig zijn voor lichte belastingen (≤10kg), met eenvoudige installatie en brede universaliteit.

• CY1L kogellagergeleidingstype: Neemt een uiterst nauwkeurige kogellagerstructuur aan met een ultralage glijweerstand en een langere levensduur, speciaal ontworpen voor cyclische werkomstandigheden met hoge snelheid en hoge frequentie.

• CY1H-type met hoge precisie: Geconfigureerd met een nauwkeurig lineair geleidingsmechanisme, waardoor een herhaalde positioneringsnauwkeurigheid tot ± 0,02 mm wordt bereikt, toepasbaar voor zeer nauwkeurige positionering en overdrachtsscenario's op microafstand.

• CY1F Laag profieltype: Geoptimaliseerde dunne structuur met 29% verminderde totale hoogte, waardoor het probleem van de beperkte verticale installatieruimte voor compacte geautomatiseerde apparatuur wordt opgelost.

3. Selectie van omgevings- en functionele configuratie

• Aanpassing aan een schoon milieu: Zero-lekkage en stofvrij contactloos magnetisch transmissieontwerp voldoet aan hygiënische productienormen; CY1S- en CY1L-modellen hebben de voorkeur voor langdurig gebruik in cleanrooms.

• Hoge snelheid upgrade van de arbeidsomstandigheden: Uitgerust met externe hydraulische buffers om eindimpact te elimineren, waardoor een continue bedrijfssnelheid tot 500 mm/s stabiel wordt ondersteund.

• Precisiepositiefeedback: Combineer met magnetische schakelaars uit de D-M9-serie of D-A9-serie om meerpuntsslagpositionering en realtime signaaluitvoer te realiseren.

Typische industriële toepassingsscenario's

• Materiaaloverdracht in cleanrooms: Magnetische koppelingsstructuur zonder vervuiling wordt veel gebruikt voor materiaaltransport over lange afstanden in stofvrije halfgeleider- en LCD-werkplaatsen, waardoor secundaire verontreiniging van schone werkomgevingen wordt vermeden.

• Verpakkingslijn Werkstukverplaatsing: Het ontwerp met hoge kostenprestaties is geschikt voor het duwen en trekken met lange slagen van lichte en middelzware werkstukken in verpakkingsapparatuur voor voedingsmiddelen en farmaceutische producten, met een laag uitvalpercentage en eenvoudig dagelijks onderhoud.

• Geautomatiseerde apparatuurdeurcontrole: Stangloze compacte structuur bespaart externe installatieruimte, geschikt voor het openen en sluiten met een lange slag van beschermende deuren en stofschermen voor apparatuur.

• Positionering van de assemblagelijn met lange slag: Werkt samen met bijpassende geleidingsmodules om een ​​stabiele, nauwkeurige positionering te bereiken binnen een ultralange slag van 1 ~ 1,5 m, waardoor wordt voldaan aan de continue cyclische positioneringseisen van productielijnen.

• Economische alternatieve oplossing: Een ideale kostenbesparende vervanging voor de dure CY3-serie in automatiseringsprojecten met een beperkt budget, die volledig voldoet aan de basisvereisten voor lineaire aandrijving met lange slag.

Vergelijking van kernprestaties uit de CY1- en CY3-serie

Snelle selectiegids in drie stappen

1. Bevestiging van de boringmaat: Bereken de vereiste stuwkracht op basis van het lastgewicht met een veiligheidsfactor ≥2. Aanbevolen regels: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Bevestiging van modeltype: Kies CY1B voor ultralow budget; CY1S voor geleidingsvrije installatie met lichte belasting; CY1L voor hogesnelheids- en hoogfrequente werking; CY1H voor zeer nauwkeurige positioneringseisen.

3. Bevestiging slagspecificatie: Selecteer een standaard slag van 50~1000 mm voor conventioneel gebruik; Optioneel verlengde slag tot 1500 mm voor ritten over middellange afstanden.

Samenvatting van één zin

     De klassieke stangloze cilinder met magnetische koppeling uit de SOLH CY1-serie is een economische, lekkagevrije schone actuator met gediversifieerde geleidingsmodellen, die dient als de budgetvriendelijke basislineaire aandrijfoplossing met lange slag voor lichte tot middelzware belasting algemene automatisering en cleanroomapparatuur.
