MIJN1B-serie mechanisch scharnierende stangloze cilinder | Basistype

Merk: SOLH van Richge Technology

Productoverzicht

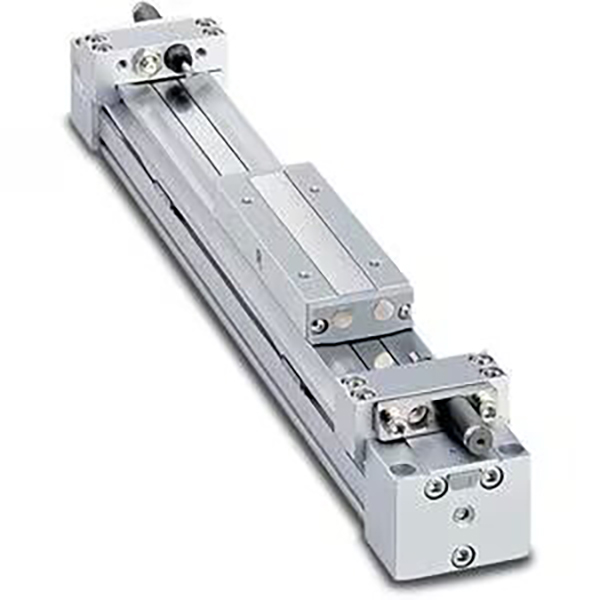

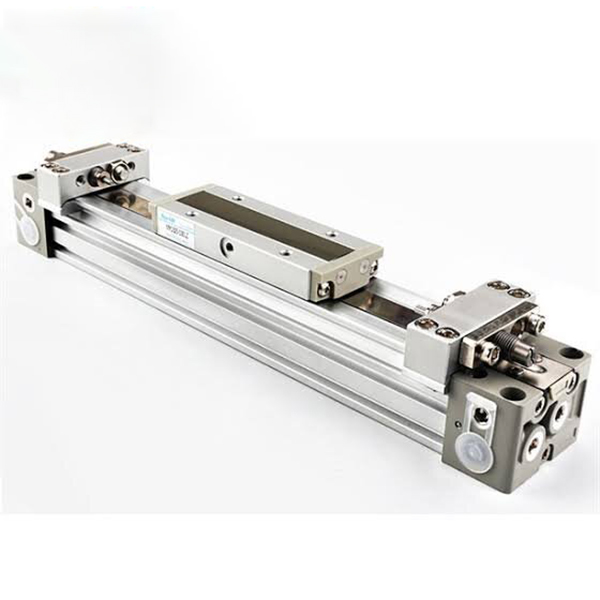

     De SOLH MY1B-serie is een klassieke mechanisch scharnierende stangloze cilinder, ontworpen voor lineaire aandrijftoepassingen met ultralange slag. Door gebruik te maken van een interne drukafdichtingsband en een externe stofdichte bandstructuur, wordt de traditionele verlenging van de stang geëlimineerd, waardoor een installatielengte wordt bereikt die bijna gelijk is aan de werkelijke slag en meer dan 50% installatieruimte wordt bespaard in vergelijking met conventionele trekstangcilinders. Met boringmaten van φ10 tot φ100 mm en een maximale slag van 5000 mm, levert het een stabiele lineaire beweging met gemiddelde snelheid en gemiddelde belasting. Het is de optimale kosteneffectieve oplossing voor het overbrengen van materiaal over lange afstanden, het verplaatsen van stations en het duwen/trekken van werkstukken in algemene automatiseringsapparatuur.

Kernpositionering en structurele kenmerken

• Mechanisch gewricht Stangloos ontwerp: Geïntegreerde zuiger- en schuiftafelstructuur zonder uitschuifbare zuigerstang. De interne afdichtingsband handhaaft de luchtdruk, terwijl de externe stofdichte band volledige bescherming biedt. De totale lengte is gelijk aan de slag, waardoor een extreem hoog ruimtegebruik wordt gerealiseerd voor beperkte installatiescenario's.

• Geïntegreerde schuiftafel met hoge stijfheid: De schuiftafel is star verbonden met de zuiger en biedt een uitstekende weerstand tegen buigmomenten. Voor lichte toepassingen kunnen lasten direct op de schuiftafel worden gemonteerd zonder extra geleidingsstructuren, waardoor het mechanische ontwerp en de montage worden vereenvoudigd.

• 4-weg leidingen en lichtgewicht upgrade: De geoptimaliseerde cilinderkop ondersteunt leidingen in vier richtingen (voor/achter/zij/onder), waardoor aanpassing van de leidingrichting ter plaatse mogelijk is voor een flexibele lay-out. De verbeterde cilindercarrosseriestructuur vermindert het gewicht met 17% voor φ25/32/40-modellen vergeleken met oude versies, waardoor de totale uitrustingsbelasting wordt verlaagd.

• Standaard verstelbaar luchtkussen: Ingebouwde verstelbare luchtbuffers aan beide uiteinden absorberen effectief de impact van het werk en verminderen het loopgeluid voor een stabiele werking op gemiddelde snelheid. Externe hydraulische buffers zijn optioneel om zich aan te passen aan werkomstandigheden met hoge snelheid en zware belasting.

• Olievrij en lange levensduur: Het standaard olievrije bedrijfsontwerp past zich aan schone industriële omgevingen en algemene geautomatiseerde productielijnen aan. De slijtvaste afdichtingsband zorgt voor een langdurige werking met lage onderhoudskosten.

• Eenvoudige installatie van magnetische schakelaars: Voorgereserveerde montagegroeven aan de voor- en tegenoverliggende zijden van de cilinder maken directe installatie aan de voorzijde van magnetische schakelaars uit de D-M9-serie mogelijk, waardoor gemakkelijke positiesignaaldetectie en flexibele elektrische integratie mogelijk zijn.

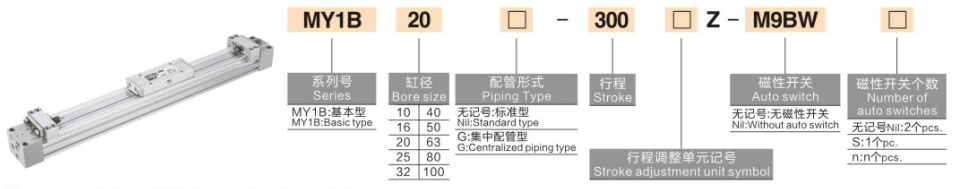

Volledige modelcoderingsregel

Modelvoorbeelden: MY1B25-500Z | MY1B40-800AZ

Standaard bestelreferentievoorbeelden

• MIJN1B25-500Z: 25 mm boring, 500 mm slag, standaard luchtkussen met twee uiteinden

• MIJN1B40-800AZ: 40 mm boring, 800 mm slag, luchtkussen + dubbele slagafstelschroeven

Kerntechnische specificaties (20℃ standaardconditie)

1 Algemene basisspecificaties

• Bedrijfsmodus: Dubbelwerkende mechanische gewrichtsaandrijving

• Werkvloeistof: Perslucht (olievrije werking mogelijk)

• Omgevingstemperatuur: 5~60℃ (geen vriesomgeving)

• Werkdrukbereik: 0,1 ~ 0,8 MPa; Bewijsdruk: 1,2 MPa

• Bedrijfssnelheid van de zuiger: 100~1000 mm/s (met standaard luchtkussen); 100~1500 mm/s (met externe hydraulische buffer)

• Slagtolerantie: ≤1000 mm slag: ±1,8 mm; Slag van 1001 ~ 3000 mm: ± 2,8 mm

• Buffermodus: Standaard ingebouwd luchtkussen (Z); optionele externe hydraulische buffer (L/H)

Grafiek met 2 belangrijkste prestatieparameters (@0,5MPa)

Kernconfiguratie- en selectierichtlijnen

1 Boringmaatselectie op basis van belasting en stuwkracht

• φ10~φ20 (licht gebruik): Toepasbaar voor scenario's met een belasting van ≤8kg en micro-lange slag (≤1000 mm), ideaal voor elektronische apparatuur en de overdracht van kleine geautomatiseerde apparaten.

• φ25~φ40 (middelzware belasting): Geschikt voor middelmatige tot lichte belasting van 12 ~ 30 kg en conventionele werking met een lange slag van 1000 ~ 2000 mm, veel gebruikt bij het duwen van lopende banden en het laden/lossen van materiaal.

• φ50~φ63 (middelzware belasting): Gecombineerd met een gemiddelde belasting van 50 ~ 80 kg en het overbrengen van zware werkstukken, perfect voor het rijden met lange slag van werktuigmachines en verwerkingsstations.

• φ80~φ100 (zwaar gebruik): Ontworpen voor zware lasten van 130 ~ 200 kg, grootschalige apparatuur en logistieke afhandeling over lange afstanden, aangepast aan hoogfrequente, zware cyclische werkomstandigheden.

2 slag- en bufferconfiguratieselectie

• Slagbereik: Standaardslag bestrijkt 100 ~ 2000 mm; De uitgebreide XB11-specificatie ondersteunt ultralange slag tot 5000 mm voor speciale rij-eisen over lange afstanden.

• Luchtkussen (Z): Standaard verplichte configuratie voor werking op gemiddelde snelheid (≤1000 mm/s), waardoor de eindimpact en het bedrijfsgeluid effectief worden verminderd voor een stabiele cyclische beweging.

• Hydraulische buffer (l/u): Aanbevolen voor gebruik bij hoge snelheid (>1000 mm/s) of zware belasting (>50 kg) om ultrastabiele bewegingen en geluidsreductie te bereiken.

• Slagafstelschroef (A): Uitgerust voor scenario's waarbij een nauwkeurige limietpositionering vereist is (nauwkeurigheid ± 0,1 mm), met ondersteuning van dual-end fijne slagkalibratie.

3 Montage- en leidinginstructies

• Montagemethode: Het cilinderlichaam kan worden bevestigd via montagegaten aan de onderkant of zijkant; lasten kunnen direct op de geïntegreerde schuiftafel worden geïnstalleerd, zonder dat er een extra geleidingsstructuur nodig is voor lichte toepassingen.

• Flexibele 4-wegleiding: Ondersteunt het wisselen van leidingen aan de voor-, achter-, zij- en onderkant, waardoor richtingsaanpassing ter plaatse mogelijk is om aan te passen aan diverse lay-outvereisten van de apparatuur.

• Installatie van magnetische schakelaars: Gereserveerde dubbelzijdige montagegroeven die compatibel zijn met schakelaars uit de D-M9B/D-M9N-serie, waardoor flexibele en nauwkeurige slagpositiefeedback wordt gerealiseerd.

Typische industriële toepassingsscenario's

• Materiaaloverdracht met ultralange slag: Ideaal voor het over lange afstanden duwen en trekken van elektronische, voedsel- en verpakkingsassemblagelijnen over een afstand van 1 tot 5 meter, met ruimtebesparende installatie en stabiele werking op hoge snelheid.

• Apparatuurdeur en deksel openen/sluiten: Toegepast op het aandrijven van grote werktuigmachines en geautomatiseerde apparatuur met lange slag, met compacte structuur en betrouwbare cyclische werkingsprestaties.

• Zware verplaatsing van het werkstuk: Geschikt voor het hanteren van zware werkstukken met een lange slag van 30 ~ 200 kg in de auto- en mechanische verwerkingsindustrie, met een hoge stijfheid en uitstekende anti-buigmomentmogelijkheden.

• Positionering en transport van assemblagelijnen: Gebruikt voor positionering met lange slag en cyclisch duwen van productielijnen, met standaard luchtkussenontwerp om geluid en impact te verminderen tijdens hoogfrequente start-stop-bediening.

• Aangepaste automatiseringsapparatuur: Universele lineaire aandrijfoplossing met lange slag voor diverse niet-standaard geautomatiseerde stations, vooral geschikt voor beperkte ruimte en kostengevoelige automatiseringsprojecten.

Snelle selectiegids in drie stappen

• Bevestiging van de boringmaat: Bereken de vereiste stuwkracht op basis van het lastgewicht met een veiligheidsfactor ≥1,5. Aanbevolen selectieregels: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Bevestiging slagspecificatie: Selecteer een standaardslag van 100 ~ 2000 mm voor conventionele eisen; kies voor de uitgebreide XB11-specificatie voor ultralange slag tot 5000 mm.

• Functionele configuratie-matching: Gebruik standaard luchtkussen (Z) voor werking op gemiddelde snelheid; upgrade naar hydraulische buffer (L/H) voor werkomstandigheden met hoge snelheid of zware belasting; voeg slaginstelschroef (A) toe voor nauwkeurige limietpositioneringsvereisten.
