MGP-serie dunne compacte geleidestangcilinder | Hoge stijve niet-roterende pneumatische cilinder

Merk: SOLH van Richge Technology

Productoverzicht en structurele kenmerken

     De SOLH MGP-serie is een zeer stijve dunne cilinder met dubbele geleidingsstang, waarin een cilinderlichaam, dubbele geleidingsstangen en precisielagers zijn geïntegreerd. Met ingebouwde anti-torsieprestaties en sterke zijdelingse belastingsweerstand, vereist het geen extern geleidingsmechanisme. Met een platte, ultradunne behuizing en lichtgewicht ontwerp (gewicht verminderd met 17% ~ 24% vergeleken met conventionele cilinders), past hij perfect in compacte automatiseringslay-outs voor scenario's voor drukken, positioneren, heffen en werkstukoverdracht. Drie verwisselbare lagertypen zijn geschikt voor zware, snelle en uiterst nauwkeurige werkomstandigheden, waardoor universele lineaire aandrijfoplossingen voor de hele scène worden gerealiseerd.

Kern structurele voordelen

• Coaxiaal ontwerp met dubbele geleidestang: De zuiger en dubbele geleidestangen hebben een geïntegreerde coaxiale lay-out om een ​​synchrone werking te garanderen, waardoor doorbuiging en torsie tijdens beweging effectief worden geëlimineerd en de algehele stijfheid en stabiliteit aanzienlijk worden verbeterd.

• Optionele buffering van meerdere typen: Standaard rubberen buffers met twee uiteinden voor conventionele stabiele werking; optionele luchtkussenbuffer (AZ-type, beschikbaar voor boring ≥20 mm) om harde schokken te elimineren tijdens cyclische bewegingen met hoge snelheid en zware belasting.

• Ultradun lichtgewicht lichaam: Geoptimaliseerde platte dunne structuur bespaart installatieruimte en vermindert het totale gewicht van de apparatuur, geschikt voor sterk geïntegreerd compact geautomatiseerd apparatuurontwerp.

• Ingebouwde magnetische groef: Gereserveerde geleidestanggroef voor directe installatie van magnetische schakelaars zonder extra beugels, waardoor een eenvoudige en nette configuratie van positiesignaalfeedback mogelijk is.

Drie kernsubseries (lagerclassificatie en sleutelselectiebasis)

     De MGP-serie is onderverdeeld in drie submodellen op basis van interne lagerstructuren, die lage wrijving, hoge snelheid, slijtvaste, zware en ultraprecieze scenario's met nulspeling dekken, wat de kernbasis vormt voor een snelle modelselectie.

Voltooi de regels voor de naamgeving van modellen

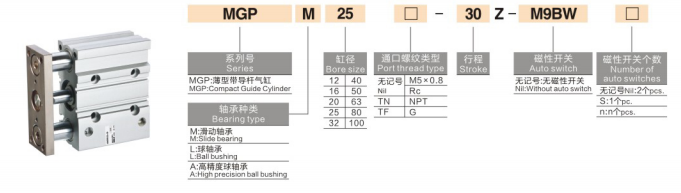

Modelvoorbeeld: MGPM20-50Z-M9B

1. Codesegmentdefinitie

• Seriecode: MGP + lagerachtervoegsel (M/L/A), wat neerkomt op een dunne cilinder met dubbele geleidestang en verschillende lagerconfiguraties

• Boring maat: 12/16/20/25/32/40/50/63/80/100 (mm, volledige industriële standaardspecificaties)

• Slaglengte: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (standaard volledig slagbereik)

• Buffer- en magnetische ringconfiguratie

￮ Z: Standaardtype, rubberen buffer met twee uiteinden + ingebouwde magnetische ring, compatibel met installatie van magnetische schakelaars

￮ AZ: Luchtkussenbuffertype (alleen voor boring ≥20 mm), is effectief bestand tegen schokken tijdens hoge snelheden en zware belasting

￮ Geen achtervoegsel: Zonder magnetische ring kan er geen magnetische schakelaar worden geïnstalleerd

• Magnetische schakelaar: Optionele M9B, A93, D-M9N en andere modellen, rechtstreeks geïnstalleerd in geleidestanggroeven zonder montagebeugels

2. Typische bestelvoorbeelden

• MGPM20-50Z: 20 mm boring, 50 mm slag, glijlager, standaard rubberen buffer met magnetische ring

• MGPL25-100Z-A93: 25 mm boring, 100 mm slag, hogesnelheidstype met kogellager, met A93 magnetische schakelaar

• MGPA32-75AZ: 32 mm boring, 75 mm slag, uiterst nauwkeurig lager, luchtkussenbuffer voor uiterst nauwkeurige anti-impactwerking

Algemene kerntechnische parameters

(Standaard testomstandigheden: 20℃ normale temperatuur, nominale werkdruk)

• Bedrijfsmodus: Dubbelwerkende heen en weer gaande beweging

• Werkdrukbereik: 0,12 ~ 1,0 MPa; Minimale startdruk: 0,1 MPa

• Bewijsdruk: 1,5 MPa

• Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving vereist)

• Bedrijfssnelheid: 50~500 mm/s (MGPL max. 500 mm/s; MGPM/MGPA max. 400 mm/s)

• Buffermodus: Standaard rubberen buffer met twee uiteinden; luchtkussenbuffer optioneel voor boring 20 ~ 100 mm

• Niet-rotatienauwkeurigheid: MGPM ± 0,05 ~ 0,07 mm; MGPL ± 0,03 ~ 0,05 mm; MGPA ±0,01 mm

Specificatie poortgrootte

• Boring 12/16 mm: M5×0,8

• Boring 20/25/32 mm: PT1/8

• Boring 40/50 mm: PT1/4

• Boring 63/80/100 mm: PT3/8

Theoretische stuwkracht- en spanningsgegevens (@0,5 MPa, eenheid: N)

Richtlijnen voor snelle selectie in één zin

1. Keuze lagermodel: Kies MGPM voor zware, slijtvaste en stoffige omgevingen; kies MGPL voor hoge snelheid, lage wrijving en frequent fietsen; kies MGPA voor uiterst nauwkeurige positionering en hoge herhaalnauwkeurigheidseisen.

2. Magnetische ringconfiguratie: Selecteer het Z-achtervoegsel voor apparatuur die positiedetectie en signaalfeedback vereist; kies niet-Z basistype als er geen schakelfunctie nodig is.

3. Selectie van buffermodus: Gebruik AZ-luchtkussenbuffer voor werkomstandigheden met hoge snelheid, lange slag en grote impact; standaard rubberen buffer is toepasbaar voor conventionele algemene scenario's.

4. Boring- en slagafstemming: Selecteer de juiste boring volgens de werkelijke belasting- en stuwkrachtvereisten; Het standaard slagbereik is 5~300 mm om aan de meeste industriële automatiseringseisen te voldoen.

Typische toepassingsscenario's

• Elektronische automatisering: positionering van printplaten, persen van componenten, optillen van micromodules en nauwkeurige montage van elektronische onderdelen.

• Precisiedetectieapparatuur: Heffen van de detectiesonde, positioneren en klemmen van werkstukken, uiterst nauwkeurige montage en kalibratie.

• Verpakkings- en logistieke machines: Overbrengen van werkstukken over korte afstanden, materiaal opvijzelen en positioneren, stabiele heen en weer gaande voedingsactie.

• Algemene industriële automatisering: Compacte uitrusting voor het beperken van de positionering, het stempelen van hulppersen, zware cyclische werking op lage snelheid in stoffige werkplaatsen.

Samenvatting van één zin
