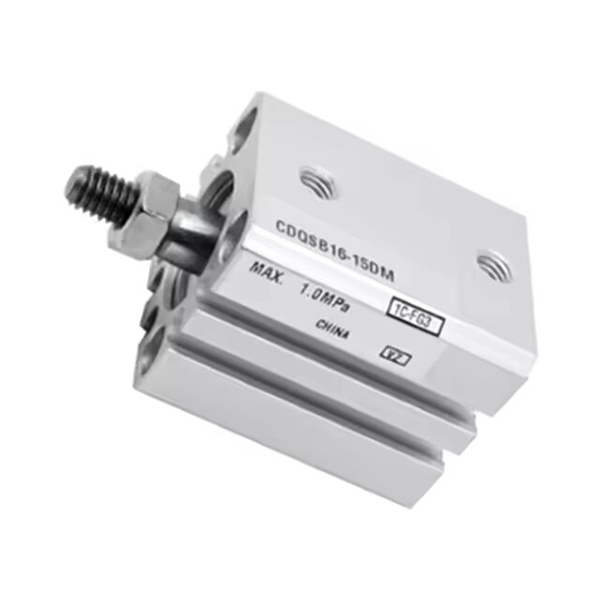

CQS-serie compacte dunne cilinder

Merk: SOLH van Richge Technology

Productoverzicht

     De dunne compacte cilinder uit de SOLH CQS-serie is uitwisselbaar met de SMC CQS-serie. Ontworpen voor beperkte installatieruimte en uiterst nauwkeurige korteslagtoepassingen. Vierkant ultraslank lichaam, boring φ12 ~ 25 mm, verbeterde versie met hoge precisie gebaseerd op de CQ2-serie. Op grote schaal gebruikt in halfgeleider-, 3C-elektronica en precisie-automatiseringsarmaturen voor klemmen, duwen en positioneren.

Structuur en belangrijkste kenmerken

     -- Vierkant ultradunne body, kortere totale lengte dan het CQ2-model;

     - Hard geanodiseerde aluminium cilinder, verchroomde zuigerstang, hoge stijfheid;

     -- Complete varianten: standaard enkele hengel, dubbele hengel, niet-roterende hengel, XB24-versie met lange levensduur;

     -- CDQS ingebouwde magneet voor positiesensordetectie; sensorsleuven aan meerdere zijden, sensor steekt niet uit buiten cilinder;

     -- Vast rubberen kussen aan beide uiteinden, geen luchtkussen;

     -- Wrijvingsarme afdichting met oliereservoir, olievrije werking, levensduur ≥5 miljoen cycli.

Modelcoderingsregel

   1. Voorbeeld: CDQSB20-50D-M9BW

     -- C: Ingebouwde magneet (CDQS); geen C = niet-magnetische CQS

     -- DQS: Serienaam

     -- B=enkele hengel; W=dubbelstaaf; K=niet-roterende staaf; KW=dubbele anti-rotatiestang

     -- 20: Boringmaat 12/16/20/25 mm

     -- 50: Slaglengte 5 ~ 300 mm

     -- D: Nieuwe standaardstructuur

     -- M9BW: Magnetische schakelaaroptie

Technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa

Samenvatting van één zin

     SOLH CQS ultracompacte dunne pneumatische cilinder met meerdere structurele varianten, hoge stijfheid en korte behuizing, ideale uiterst nauwkeurige korteslagactuator voor 3C- en halfgeleiderautomatiseringsapparatuur met beperkte ruimte.
